SP8AV - Parasurtenseur Panamax - Notice d'utilisation et mode d'emploi gratuit

Marque	Panamax
Modèle	SP8AV
Type de produit	Parasurtenseur avec protection des lignes de signal
Nombre de prises CA	8 prises commandées par interrupteur marche/arrêt et disjoncteur
Technologie de protection	Protect-or-Disconnect™ pour surtensions catastrophiques
Témoins lumineux	DEL vertes : Sous tension et protection OK, Mise à la terre OK
Protection des lignes téléphoniques	Une ligne téléphonique ou LAN via prises RJ-45 (RJ-11 compatible)
Protection des câbles coaxiaux	Une ligne : câblodistribution, antenne TV, satellite ou modem câble (bidirectionnel)
Tension d'alimentation	120 V CA (prise à 3 broches avec mise à la terre)
Fréquence	50/60 Hz
Garantie des appareils connectés	Jusqu'à 100 000 $ (sous conditions)
Dimensions (estimées)	Environ 30 x 10 x 5 cm
Poids (estimé)	Environ 1 kg
Conditions d'installation	Intérieur, sec, distance minimale de 10 m du panneau électrique
Sécurité	Ne pas utiliser avec adaptateur 2 broches ; prise correctement câblée et mise à la terre requise
Entretien	Aucun entretien nécessaire ; vérifier régulièrement les témoins lumineux
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le service client en cas de défaut

FOIRE AUX QUESTIONS - SP8AV Panamax

Comment installer le parasurtenseur SP8AV ?

Assurez-vous que tous les appareils sont hors tension et que le commutateur est en position d'arrêt. Branchez le limiteur dans une prise murale correctement mise à la terre. Vérifiez que le témoin Ground OK est allumé. Branchez ensuite vos appareils un par un.

Que signifient les témoins lumineux verts ?

Le témoin Sous tension et protection OK (vert) indique que le parasurtenseur fonctionne et protège vos appareils. Le témoin Mise à la terre OK (vert) confirme que la prise est correctement câblée et mise à la terre.

Quelle est la garantie des appareils connectés ?

Panamax offre une garantie jusqu'à 100 000 $ sur les appareils branchés, à condition que tous les fils entrants et sortants soient connectés à des limiteurs Panamax appropriés et que la prise soit correctement mise à la terre.

Comment brancher une ligne téléphonique ou LAN ?

Identifiez les prises LINE (venant du mur) et EQUIP(vers l'équipement). Branchez la ligne du mur dans LINE, puis reliez EQUIP à votre appareil. Le circuit de protection ne fonctionne que si le branchement est correct.

Le SP8AV protège-t-il les câbles coaxiaux ?

Oui, il offre une protection pour une ligne coaxiale optimisée pour la câblodistribution, l'antenne TV, le satellite ou le modem câble. Le circuit est bidirectionnel et compatible avec la télé à la carte.

Puis-je utiliser le SP8AV en extérieur ?

Non, le parasurtenseur doit être utilisé à l'intérieur dans un endroit sec, à l'abri de l'humidité et des sources de chaleur.

Que faire si le témoin de mise à la terre ne s'allume pas ?

Cela indique que la prise murale n'est pas correctement câblée ou mise à la terre. Ne branchez pas vos appareils et faites vérifier l'installation électrique par un électricien qualifié.

Puis-je utiliser une rallonge électrique ?

S'il est nécessaire d'utiliser une rallonge, utilisez uniquement une rallonge de marque Panamax pour garantir la protection.

Que signifie la technologie Protect-or-Disconnect™ ?

En cas de surtension catastrophique (foudre), le parasurtenseur se déconnecte automatiquement pour protéger vos appareils, sacrifiant sa propre protection.

Comment nettoyer le parasurtenseur ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon sec pour enlever la poussière. N'utilisez pas de liquides ou de produits abrasifs.

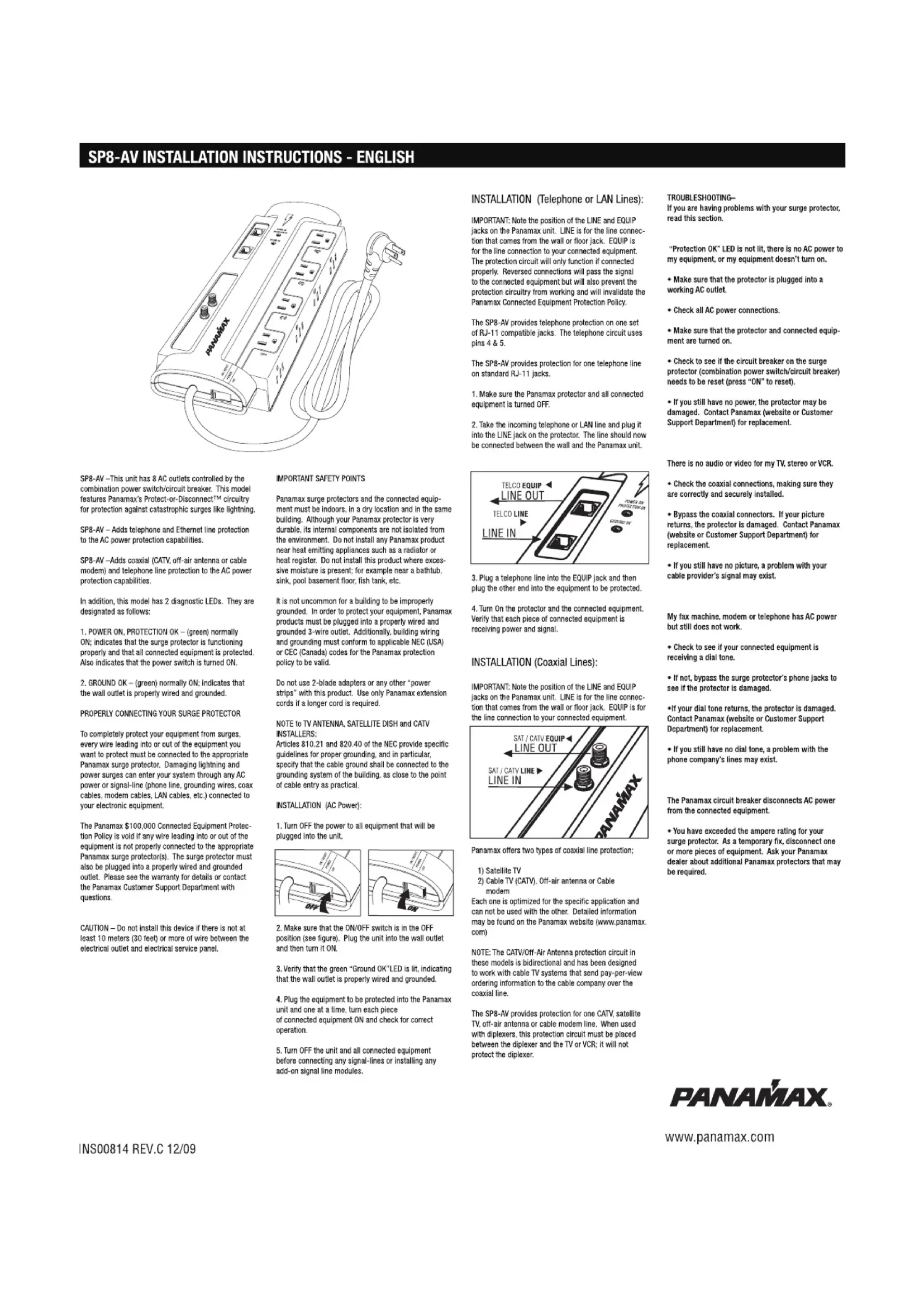

MODE D'EMPLOI SP8AV Panamax

SP8-AV – Protège les appareils électroniques à tension alternative uniquement sans autres connexions..

SP8-AV —En plus de la protection du modèle de base, ce limiteur offre la protection de ligne téléphonique et coaxiale (Câblodistribution, antenne de télévision standard ou modem câble).

Tous ces appareils sont dotés de 8 prises CA commandées par un combiné interrupteur marche/arrêt et disjoncteur. Ces modèles sont dotés de la technologie Protect-or-Disconnect™ de Panamax pour la protection contre les surtensions catastrophiques telle la foudre.

De plus, ces modèles de limiteur ont 2 témoins de diagnostic DEL. L'assignation de ces témoins est la suivante :

1. Sous tension et protection OK – ((vert) en temps normal ce témoin est allumé, il indique que le limiteur de surtension fonctionne correctement, qu'il est sous tension et qu'il protège les appareils qui lui sont raccordés. Indique également que l'appareil est mis sous tension.

2. Mise à la terre OK —(vert) en temps normal ce témoin est allumé, il indique que la prise de courant murale est correctement câblé et mise à la terre

Si vous avez besoin d'aide dans la sélection du produit qui convient le mieux à votre application, veuillez consulter notre site Web (www.panamax.com) ou communiquez avec le service à la clientèle.

Raccordement correct du limiteur de surtension

Pour assurer la protection complète de vos appareils contre les surtensions, chaque fil entrant ou sortant des appareils à protéger doit être raccordé à un limiteur de surtension Panamax convenable à ces appareils.

Les effets endommageant de la foudre et des surten- sions peuvent atteindre votre système via toutes les entrées de courant alternatif et toutes les lignes de signaux (lignes téléphoniques, fils de mise à la terre, câbles coaxiaux, câbles modem, câbles LAN, etc.) raccordées à votre équipement électrique.

La garantie de 100,000 \$ sur les appareils branchés deviendra invalide si quelque fil que soit, entrant ou sortant des appareils, n'est pas raccordé correctement à un limiteur de surtension Panamax convenable. Le limiteur de surtension doit être branché dans une prise de courant correctement câblée et mise à la terre. Veuillez consulter la garantie pour plus de détails, si vous avez des questions, veuillez communiquer avec le Service à la clientèle.

ATTENTION - Ne pas installer cet appareil s'il n'ya pas au moins 10 mètres (30 pieds) ou plus de fil entre la prise électrique et panneau de service électrique.

Avis de sécurité important

Les limiteurs de surtension Panamax ainsi que les appareils qui lui sont raccordés doivent être à l'intérieur, dans un emplacement sec et dans le même bâtiment. Quoique votre limiteur Panamax est très résistant, les composants internes ne sont pas à l'épreuve de l'environnement. Les produits Panamax ne doivent pas être installés en proximité d'appareils qui émettent de la chaleur tels que des radiateurs ou les registres d'air chaud. Ce produit ne doit pas être installé dans un endroit humide tel que proche d'une baignoire, un lavabo, une piscine, un plancher de sous-sol, un aquarium etc.

Il arrive fréquemment que le câblage d'un bâtiment ne soit pas correctement mis à la terre. Afin de bien protéger vos appareils, les produits Panamax doivent être branchés dans des prises de courant à 3 broches correctement câblées et mises à la terre. De plus, pour que la garantie Panamax soit valide le câblage et la mise à la terre du bâtiment doivent être conformes aux normes NEC (É.U.) ou CEC (Canada).

N'utilisez pas d'adaptateurs à deux broches ou autres limiteurs avec ce produit. S'il est nécessaire d'utiliser une rallonge électrique, utilisez uniquement celle de marque Panamax.

Note à l'intention des installateurs d'antenne de télévision, de système satellite et de câblodistribution: Ce rappel à pour objet de souligner l'article 810.21 et 820.40 de la norme NEC qui prévoit des directives spécifiques concernant la mise à la terre, notamment, la norme exige que la mise à la terre du câble soit raccordée au système de mise à la terre du bâtiment et qu'elle soit située aussi proche que possible du point d'entrée du câble.

Installation (Alimentation CA):

1. Assurez-vous que tous les appareils qui seront branchés au limiteur sont hors tension.

1. Assurez-vous que le commutateur Marche/Arrêt (ON/OFF) est en position d'arrêt (voir l'illustration). Branchez le limiteur à la prise de courant murale et mettez-le sous tension.

2. Assurez-vous que le témoin vert de Mise à la terre OK (Ground OK) est allumé, indiquant que la prise de courant murale est correctement câblée et mise à la terre

3. Branchez tous les appareils que vous désirez protéger au limiteur Panamax, ensuite les mettre sous tension un à la fois et vérifiez qu'ils fonctionnent correctement.

4. Assurez-vous de mettre le limiteur ainsi que tous les appareils qui lui sont raccordés hors tension avant de brancher des lignes de signaux ou avant l'installation de module de ligne de signal d'appoint.

Installation (Lignes téléphoniques et LAN):

IMPORTANT: Prenez note de la position des prises ligne (LINE) et équipement (EQUIP) sur le limiteur Panamax. La prise ligne (LINE) sert à la ligne provenant de la prise murale ou au sol. La prise équipement (EQUIP) sert au branchement de ligne pour l'équipement qui y sera raccordé. Le circuit de protection ne fonctionne que s'il est branché correctement.

Si le branchement est inversé, le signal est acheminé vers les appareils, cependant le circuit de protection ne fonctionne pas et la garantie de Panamax sur les appareils branchés sera invalide

Le limiteur SP8-AV offre une protection pour ligne téléphonique et LAN sur un jeu de prises RJ-45 (RJ-11 compatible). Le circuit téléphonique utilise les prises 4 et 5.

Les limiteurs SP8-AV offre la protection pour une ligne téléphonique sur prises standards RJ-11.

1. Assurez-vous que le limiteur Panamax et les appareils qui lui sont raccordés sont hors tension.

2. Insérez la ligne téléphonique ou LAN entrante dans la prise ligne (LINE) appropriée sur le limiteur. La ligne devrait maintenant être branchée entre le mur et le limiteur Panamax.

TELCO EQUIP LINE OUT TELCO LINE LINE IN POWER ON PROTECTION ON GROUND ON

1. Insérez une ligne téléphonique ou LAN dans la prise équipement (EQUIP) et ensuite branchez l'autre extrémité du câble à l'appareil que vous désirez protéger.

2. Mettez le limiteur et tous les appareils branchés sous tension. Assurez-vous que chaque appareil est alimenté et qu'il reçoit un signal.

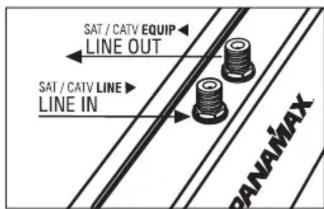

Installation (Câbles coaxiaux):

IMPORTANT: Prenez note de la position des prises ligne (LINE) et équipement (EQUIP) sur le limiteur Panamax. La prise ligne (LINE) sert à la ligne provenant de la prise murale ou au sol. La prise équipement (EQUIP) sert au branchement des appareils que vous désirez protéger.

SAT / CATV EQUIP LINE OUT SAT / CATV LINE LINE IN PANAMAX

Panamax offre deux types de protection des câbles coaxiaux:

1) Système satellite

2) Câblodistribution, antenne de télévision standard ou modem câble.

Chaque ligne est optimisée pour une application spécifique et ne peut être utilisée avec l'autre application. Pour de plus amples détails, visitez le site Web de Panamax (www.panamax.com).

NOTE: Le circuit de protection Câble/ Antenne dans ces modèles est bidirectionnel et a été conçu pour être compatible avec les systèmes de télévision par câble afin d'acheminer au câblodistributeur par ligne coaxiale toute l'information nécessaire à la commande de télé à la carte.

Le SP8-AV offre une protection pour une ligne de câblodistribution, les systèmes satellite, d'antenne de télévision standard ou pour un modem câble. Lorsque le limiteur est utilisé avec des duplexeurs, le circuit de protection doit être placé entre le duplexeur et le téléviseur ou le magnétoscope.

Dépannage

Si vous éprouvez des difficultés avec votre limiteur de surtension, consultez cette rubrique
