Marque	Florabest
Modèle	IAN 70349
Type de produit	Parasol à mât déporté
Dimensions (parasol déployé)	Environ 300 x 258 cm (diamètre x hauteur)
Dimensions (pied en croix)	Environ 100 x 100 cm
Poids estimé	Environ 15 kg
Alimentation	Aucune (manuelle)
Mécanisme d'ouverture	Manivelle avec système d'engrenage
Orientation et inclinaison	Oui, par poignée réglable avec vis de serrage
Matière de la toile	Non spécifié (probablement polyester enduit)
Matière du mât	Aluminium (estimation)
Utilisation prévue	Pare-soleil dans un espace de plein air privé
Nécessite des dalles de stabilisation	Oui (4 dalles béton 50x50 cm, non fournies)
Entretien et nettoyage	Chiffon légèrement humidifié non pelucheux
Stockage hivernal	Endroit frais et sec, hors gel
Consignes de sécurité principales	Ne pas laisser sans surveillance par vent fort ; ne pas utiliser comme jouet ; risque de basculement
Pièces détachées et réparabilité	Pièces disponibles sur demande auprès du fabricant
Nombre de pages de la notice	9 pages

FOIRE AUX QUESTIONS - IAN 70349 FLORABEST

Comment assembler le pied en croix du parasol Florabest IAN 70349 ?

Insérez l'entretoise 2 du pied en croix dans l'entretoise 1, puis vissez le mât inférieur avec les vis M8x20 et les rondelles fournies. Ensuite, fixez le mât supérieur à l'aide de l'écrou-raccord.

Comment ouvrir la toile du parasol ?

Tirez la console jusqu'au stoppeur, abaissez la cheville plastique pour bloquer le rail. Remontez la poignée jusqu'au stoppeur et serrez la vis de serrage. Tournez la manivelle dans le sens des aiguilles d'une montre pour déployer la toile.

Comment orienter la toile du parasol ?

Desserrez la vis de serrage de la poignée, orientez la toile dans la position désirée, puis resserrez la vis.

Comment incliner la toile du parasol ?

Desserrez la vis de serrage, abaissez la poignée pour obtenir l'angle d'inclinaison souhaité, puis resserrez la vis.

Comment fermer et ranger le parasol ?

Tournez la manivelle dans le sens contraire des aiguilles pour replier la toile. Relevez la cheville plastique, abaissez la console, desserrez la vis de serrage et abaissez la poignée complètement.

Quelles sont les précautions de sécurité à respecter ?

Ne laissez jamais les enfants sans surveillance. Assurez-vous que le pied en croix est lesté par 4 dalles béton pour éviter le basculement. Ne déplacez pas le parasol ouvert. Fermez-le par vent fort ou orage.

Comment nettoyer le parasol ?

Utilisez un chiffon légèrement humidifié et non pelucheux. N'utilisez pas de produits abrasifs.

Où ranger le parasol en hiver ?

Rangez-le dans un endroit frais et sec, à l'abri du gel. Ne le stockez pas dans une pièce chauffée.

Que faire si la toile est endommagée ?

Contactez le fabricant ou un revendeur agréé pour obtenir des pièces de rechange. La réparation est possible via des pièces détachées.

Puis-je utiliser ce parasol par temps venteux ?

Non, fermez le parasol par vent fort ou en cas de tempête. Ne le laissez jamais ouvert sans surveillance, car une rafale pourrait le faire basculer.

MODE D'EMPLOI IAN 70349 FLORABEST

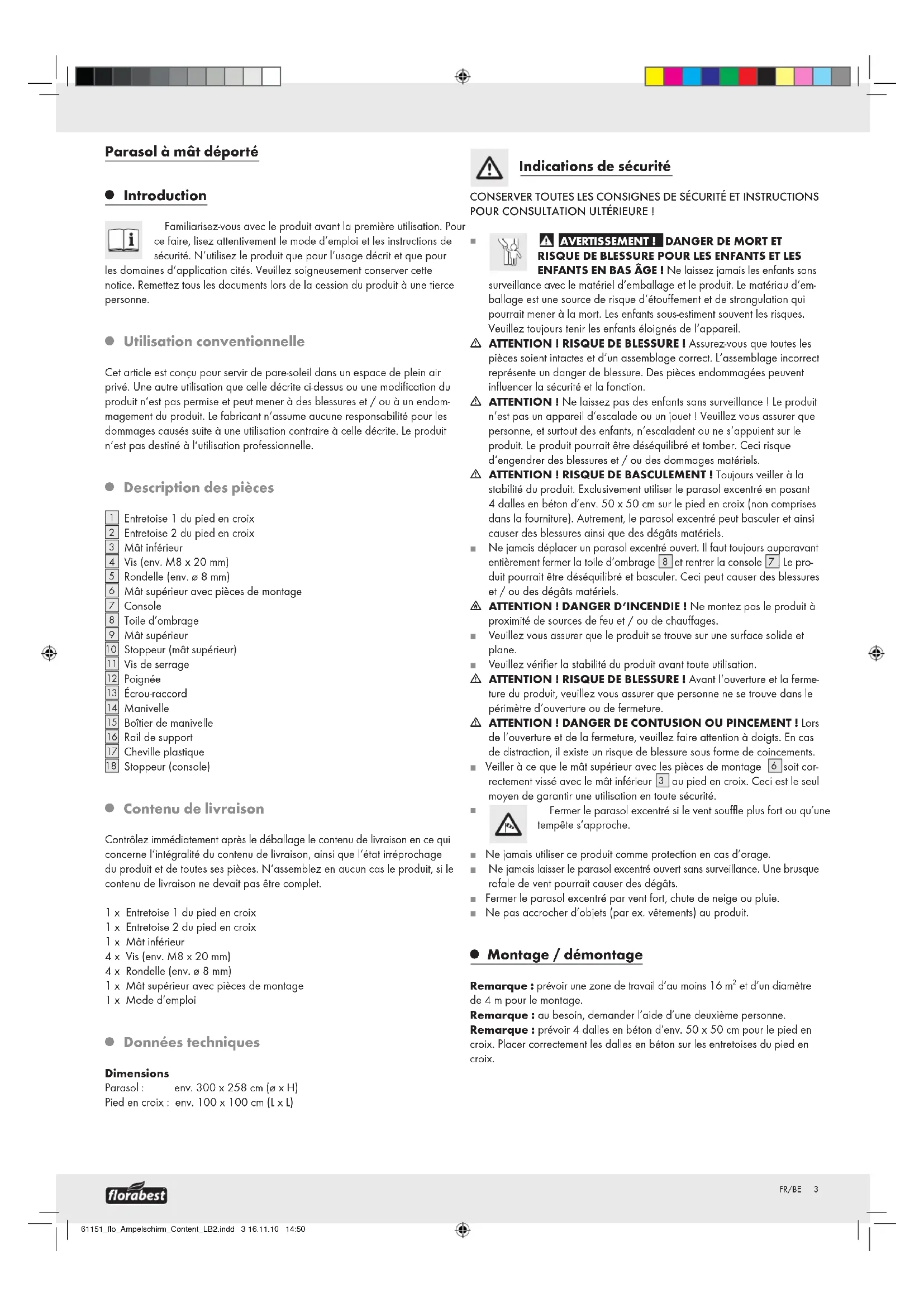

Parasol à mât déporté

- Introduction

Familiarisez-vous avec le produit avant la première utilisation. Pour ce faire, lisez attentivement le mode d'emploi et les instructions de sécurité. N'utilisez le produit que pour l'usage décrit et que pour

les domaines d'application cités. Veuillez soigneusement conserver cette notice. Remettez tous les documents lors de la cession du produit à une tierce personne.

• Utilisation conventionnelle

Cet article est conçu pour servir de pare-soleil dans un espace de plein air privé. Une autre utilisation que celle décrite ci-dessus ou une modification du produit n'est pas permise et peut mener à des blessures et / ou à un endommagement du produit. Le fabricant n'assume aucune responsabilité pour les dommages causés suite à une utilisation contraire à celle décrite. Le produit n'est pas destiné à l'utilisation professionnelle.

• Description des pièces

1 Entretoise 1 du pied en croix
2 Entretoise 2 du pied en croix
3 Mât inférieur
4 Vis (env. M8 x 20 mm)
5 Rondelle (env. ø 8 mm)
6 Mât supérieur avec pièces de montage
7 Console
8 Toile d'ombrage
9 Mât supérieur
10 Stoppeur (mât supérieur)
11 Vis de serrage
12 Poignée
13 Écrou-raccord
14 Manivelle
15 Boîtier de manivelle
16 Rail de support
17 Cheville plastique
18 Stoppeur (console)

- Contenu de livraison

Contrôlez immédiatement après le déballage le contenu de livraison en ce qui concerne l'intégralité du contenu de livraison, ainsi que l'état irréprochage du produit et de toutes ses pièces. N'assemblez en aucun cas le produit, si le contenu de livraison ne devait pas être complet.

1 x Entretoise 1 du pied en croix
1 x Entretoise 2 du pied en croix
1 x Mât inférieur
4 x Vis (env. M8 x 20 mm)
4 x Rondelle (env. ø 8 mm)
1 x Mât supérieur avec pièces de montage
1 x Mode d'emploi

- Données techniques

Dimensions

Parasol : env. 300 x 258 cm (ø x H)

Pied en croix : env. 100 x 100 cm (L x L)

Indications de sécurité

CONSERVER TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTIONS POUR CONSULTATION ULTÉRIEURE !

■

AVERTISSEMENT ! DANGER DE MORT ET RISQUE DE BLESSURE POUR LES ENFANTS ET LES ENFANTS EN BAS ÂGE ! Ne laissez jamais les enfants se

surveillance avec le matériel d'emballage et le produit. Le matériau d'emballage est une source de risque d'étouffement et de strangulation qui pourrait mener à la mort. Les enfants sous-estiment souvent les risques, Veuillez toujours tenir les enfants éloignés de l'appareil.

ATTENTION ! RISQUE DE BLESSURE ! Assurez-vous que toutes les pièces soient intactes et d'un assemblage correct. L'assemblage incorrect représente un danger de blessure. Des pièces endommagées peuvent influencer la sécurité et la fonction.
ATTENTION ! Ne laissez pas des enfants sans surveillance ! Le produit n'est pas un appareil d'escalade ou un jouet ! Veuillez vous assurer que personne, et surtout des enfants, n'escaladent ou ne s'appuient sur le produit. Le produit pourrait être déséquilibré et tomber. Ceci risque d'engendrer des blessures et / ou des dommages matériels.
ATTENTION ! RISQUE DE BASCULEMENT ! Toujours veiller à la stabilité du produit. Exclusivement utiliser le parasol excentré en posant 4 dalles en béton d'env. 50 x 50 cm sur le pied en croix (non comprises dans la fourniture). Autrement, le parasol excentré peut basculer et ainsi causer des blessures ainsi que des dégâts matériels.
- Ne jamais déplacer un parasol excentré ouvert. Il faut toujours auparavant entièrement fermer la toile d'ombrage 8 et rentrer la console 7 Le produit pourrait être déséquilibré et basculer. Ceci peut causer des blessures et / ou des dégâts matériels.
ATTENTION ! DANGER D'INCENDIE ! Ne montez pas le produit à proximité de sources de feu et / ou de chauffages.
■ Veuillez vous assurer que le produit se trouve sur une surface solide et plane.
■ Veuillez vérifier la stabilité du produit avant toute utilisation.
ATTENTION ! RISQUE DE BLESSURE ! Avant l'ouverture et la fermeture du produit, veuillez vous assurer que personne ne se trouve dans le périmètre d'ouverture ou de fermeture.
ATTENTION ! DANGER DE CONTUSION OU PINCEMENT ! Lors de l'ouverture et de la fermeture, veuillez faire attention à doigts. En cas de distraction, il existe un risque de blessure sous forme de coincements.
■ Veiller à ce que le mât supérieur avec les pièces de montage 6 soit correctement vissé avec le mât inférieur 3 au pied en croix. Ceci est le seul moyen de garantir une utilisation en toute sécurité.
Fermer le parasol excentré si le vent souffle plus fort ou qu'une tempête s'approche.
■ Ne jamais utiliser ce produit comme protection en cas d'orage.
- Ne jamais laisser le parasol excentré ouvert sans surveillance. Une brusque rafale de vent pourrait causer des dégâts.
■ Fermer le parasol excentré par vent fort, chute de neige ou pluie.
■ Ne pas accrocher d'objets (par ex. vêtements) au produit.

- Montage / démontage

Remarque : prévoir une zone de travail d'au moins 16 m² et d'un diamètre de 4 m pour le montage.

Remarque : au besoin, demander l'aide d'une deuxième personne.

Remarque : prévoir 4 dalles en béton d'env. 50 x 50 cm pour le pied en croix. Placer correctement les dalles en béton sur les entretoises du pied en croix.

●Montage du pied en croix

□ Insérer l'entretoise 2 du pied en croix 2 dans l'entretoise 1 du pied en croix 1 (voir illustration B).
□ Visser le mât inférieur 3 dans le pied en croix assemblé. Utiliser pour cela les vis (env. M8 x 20 mm) 4 et les rondelles (env. ∅ 8 mm) 5 (voir illustration C).
Insérer le mât supérieur avec les pièces de montage 6 dans le mât inférieur 3 du pied en croix et visser les mâts avec l'écrou-raccord 13 (voir illustration D, étape ①).

• Ouverture de la toile

Extraire la console 7 jusqu'au stoppeur 18 (voir illustration E, étape ①). Bloquer le rail de support 16 en abaissant la cheville plastique 17 (voir illustration E, étape ②).
Remonter la poignée 12 jusqu'au stoppeur 10 (voir illustration F, étape ①). Bloquer la poignée 12 avec la vis de serrage 11. Pour cela, serrer la vis de serrage 11 en la tournant dans le sens des aiguilles d'une montre (voir illustration F, étape ②).
Tourner la manivelle 14 dans le sens des aiguilles d'une montre, jusqu'à ce que la toile d'ombrage 8 soit entièrement déployée (voir illustration G, étape ①).

- Orienter la toile

☐ Desserrer le blocage de la poignée 12. Pour cela, tourner la vis de serrage 11 dans le sens contraire des aiguilles d'une montre jusqu'à ce que la poignée 12 soit libérée (voir illustration G, étape ②).
Orienter la toile d'ombrage 8 dans la position désirée (voir illustration G, étape 3).
Bloquer la poignée 12 à l'aide de la vis de serrage 11. Pour cela, serrer la vis de serrage 11 en la tournant dans le sens des aiguilles d'une montre (voir illustration G, étape 4).

Inclinaison de la toile d'ombrage

☐ Desserrer le blocage de la poignée 12. Tourner la vis de serrage 11 dans le sens contraire des aiguilles d'une montre jusqu'à ce que la poignée 12 soit libérée (voir illustration H, étape 1).
□ Abaisser la poignée 12 jusqu'à ce que la toile se trouve dans l'angle d'inclinaison désiré (voir illustration H, étape ②).
Bloquer la poignée 12 à l'aide de la vis de serrage 11. Pour cela, serrer la vis de serrage 11 en la tournant dans le sens des aiguilles d'une montre (voir illustration H, étape 3).

- Fermeture de la toile d'ombrage, déplacement du parasol excentré

Tourner la manivelle 14 dans le sens contraire des aiguilles d'une montre jusqu'à ce que la toile d'ombrage 8 soit entièrement repliée (voir illustration I, étape ①).
Remonter la cheville plastique 17 du rail de support 16 (voir illustration J, étape ①).
□ Abaisser la console 7 du boîtier de manivelle 15 (voir illustration J, étape 2).
☐ Desserrer le blocage de la poignée 12. Pour cela, tourner la vis de serrage 11 dans le sens contraire des aiguilles d'une montre jusqu'à ce que la poignée 12 soit libérée (voir illustration K, étape ①).
□ Abaisser la poignée 12 jusqu'à l'écrou-raccord 13 (voir illustration K, étape ②).

- Nettoyage et entretien

Nettoyer le produit avec un chiffon légèrement humidifié et non peluchant.
En hiver, ranger le produit dans un endroit frais et sec. Ne pas le ranger dans une pièce chauffée.

- Recyclage

L'emballage se compose de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales.

Les possibilités de recyclage des produits usés sont à demander auprès de votre municipalité.
