BAT.PAR 3 RGBW - Éclairage Varytec - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BAT.PAR 3 RGBW Varytec au format PDF.
| Type de produit | Projecteur LED à batterie rechargeable |
| Marque | Varytec |
| Modèle | BAT.PAR 3 RGBW |
| Source lumineuse | 3 × LED RGBW, 8 W chacune |
| Angle de dispersion | 25° |
| Dimensions (L × H × P) | 250 mm × 254 mm × 130 mm |
| Poids | 1,9 kg |
| Alimentation secteur | 100-240 V ~50/60 Hz via bloc d'alimentation 15 V / 3 A (inclus) |
| Batterie intégrée | Lithium-ion 10,8 V, 1500 mAh, rechargeable et échangeable (réf. 385488) |
| Consommation électrique | 24 W |
| Contrôle | DMX (1, 4, 6 ou 7 canaux), touches/écran sur l'appareil, télécommande IR incluse |
| Modes de fonctionnement | Autonome (couleurs fixes, programmes automatiques), maître/esclave, commande par la musique |
| Connecteurs DMX | Entrée et sortie XLR 3 broches |
| Indice de protection | IP20 (usage intérieur uniquement) |
| Montage | Suspendu, debout ou sur pied (étrier inclus) |
| Température ambiante | 0 °C à 40 °C |
| Nettoyage | Lentilles : chiffon doux et nettoyant pour lentilles (réf. 280122). Grilles : dépoussiérage régulier. |
| Entretien batterie | Stockage à 50 % de charge, recharger tous les 3 mois en cas d'inutilisation prolongée |
| Sécurité | Ne pas regarder directement la source lumineuse, risque d'épilepsie pour les personnes sensibles, utiliser un câble de sécurité pour montage suspendu |
| Accessoires inclus | Bloc d'alimentation, télécommande IR, piles bouton AG10 (2×), étrier |
| Garantie et service | Contact : +49 (0) 9546 9223-0, info@thomann.de |
FOIRE AUX QUESTIONS - BAT.PAR 3 RGBW Varytec
Questions des utilisateurs sur BAT.PAR 3 RGBW Varytec
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Éclairage au format PDF gratuitement ! Retrouvez votre notice BAT.PAR 3 RGBW - Varytec et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BAT.PAR 3 RGBW de la marque Varytec.
MODE D'EMPLOI BAT.PAR 3 RGBW Varytec
Téléphone : +49 (0) 9546 9223-0
Courriel: info@thomann.de
1 Remarques générales.... 6
1.1 Informations complémentaires.... 7
1.2 Conventions typographiques.... 8
1.3 Symboles et mots-indicateurs.... 8
2 Consignes de sécurité.... 11
3 Performances.... 16
4 Installation.... 17
4.1 Manipulation des batteries au lithium.... 23
5 Mise en service.... 25
6 Connexions et éléments de commande.... 27
7 Utilisation.... 33
7.1 Mise en marche de l'appareil.... 33
7.2 Commande sur l'appareil.... 33
7.3 Commande par télécommande infrarouge.... 37
7.4 Vue d'ensemble du menu.... 38
Table des matières
7.5 Fonctions en mode DMX 1 canaux.... 39
7.6 Fonctions en mode DMX 4 canaux.... 39
7.7 Fonctions en mode DMX 6 canaux.... 40
7.8 Fonctions en mode DMX 7 canaux.... 41
8 Données techniques.... 44
9 Câbles et connecteurs.... 47
10 Dépannage.... 48
11 Nettoyage.... 50
12 Protection de l'environnement.... 51

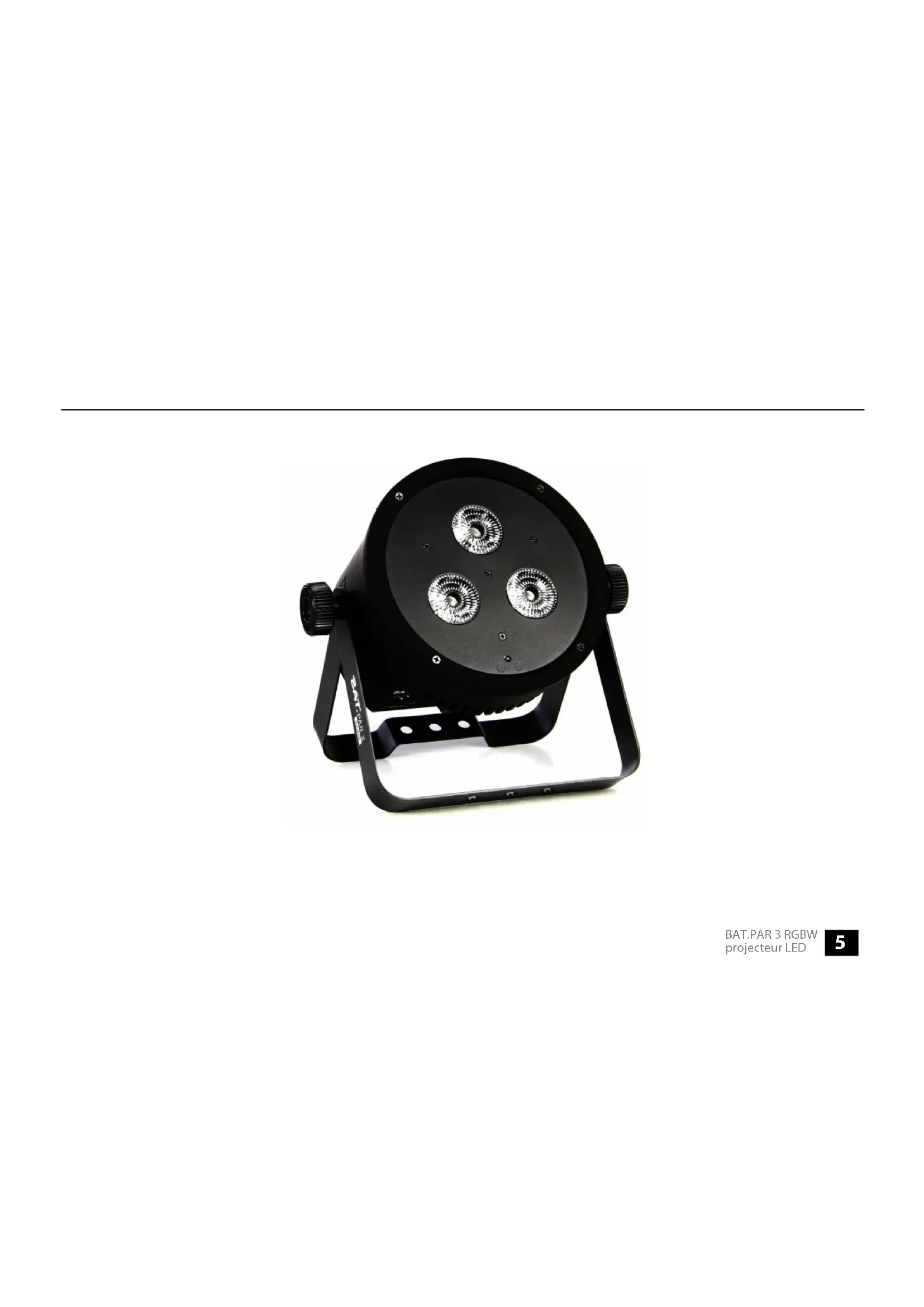

BAT.PAR 3 RGBW projecteur LED
1 Remarques générales
La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.
Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.
1.1 Informations complémentaires
Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :
| Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. | |
| Recherche par mot-clé | Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent. |
| Guides en ligne | Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques. |
| Conseils personnalisés | Pour obtenir des conseils, veuillez contacter notre hotline technique. |
| Service | Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider. |
1.2 Conventions typographiques
Cette notice d'utilisation utilise les conventions typographiques suivantes :
Inscriptions
Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.
Exemples : bouton [VOLUME], touche [Mono].
1.3 Symboles et mots-indicateurs
Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.
Terme générique Signification
| DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. |
| AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée. |
| REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée. |
Symbole d'avertissement Type de danger
Symbole d'avertissement Type de danger
 | Avertissement : rayonnement optique dangereux. |
 | Avertissement : charge suspendue. |
 | Avertissement : emplacement dangereux. |
2 Consignes de sécurité
Utilisation conforme
Cet appareil est conçu pour produire un effet d'éclairage électronique au moyen de la technique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.
L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.
Prolongez la durée de vie de l'appareil par des arrêts réguliers en évitant de mettre l'appareil souvent en marche et en arrêt. L'appareil ne convient pas au fonctionnement en continu.
Sécurité
DANGER!
Dangers pour les enfants
Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.
DANGER!
Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil
Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.
DANGER!
Décharge électrique due à un court-circuit
Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.
AVERTISSEMENT!
Blessures des yeux dues à une intensité lumineuse élevée
Ne regardez jamais directement dans la source lumineuse.
AVERTISSEMENT!
Danger de crise d'épilepsie
Les flashes (effets stroboscopiques) peuvent provoquer des crises d'épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les flashes.
AVERTISSEMENT!
Risque de blessure par manipulation non-conforme des batteries au lithium.
Les batteries au lithium peuvent entraîner de graves blessures en cas de court-circuit, surchauffe ou dommage mécanique. Respectez les recommandations de la section présente pour la manipulation correcte des batteries au lithium.
REMARQUE!
Risque d'incendie
Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.
REMARQUE!
Conditions d'utilisation
L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.
REMARQUE!
Alimentation électrique
Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.
REMARQUE!
Risque d'incendie en cas d'inversion de la polarité
Les piles et batteries insérées dans le mauvais sens peuvent détruire l'appareil ainsi que les piles et batteries en soi. Lors de l'insertion des piles et batteries, respectez la polarité.
REMARQUE!
Risque de dommages dus aux piles qui fuient
Les piles et batteries qui fuient peuvent durablement endommager l'appareil. Lorsque vous ne l'utilisez pas durant une période prolongée, retirez les piles et batteries de l'appareil.
REMARQUE!
Formation possible de taches
Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement du support et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le support et utilisez une sous-couche apropriée si nécessaire, p.ex. des patins en feutre ou similaire.
REMARQUE!
Éventuels dommages des batteries lithium-ion causés par un mauvais entreposage
Les batteries lithium-ion peuvent être endommagées par une décharge profonde ou perdent une partie de leur capacité. Avant des temps de pause prolongés, chargez les batteries à environ 50 % de leur capacité, puis mettez l'appareil hors tension. Entreposez l'appareil à température ambiante ou inférieur dans un environnement aussi sec que possible. Chargez les batteries lors d'un entreposage prolongé à 50 % tous les trois mois. Chargez les batteries complètement peu avant l'utilisation à température ambiante.
3 Performances
Caractéristiques particulières de l'appareil :
- Équipement LED : trois LED RGBW (rouge, vert, bleu, blanc, respectivement 8 W)
■ Fonctionnement en mode autonome, maître/esclave ou DMX
Contrôle par DMX (quatre modes différents), par les touches et l'écran de l'appareil et télécommande à infrarouges fournie (n° art. 405611)
■ Fonctionnement en mode autonome avec des couleurs statiques
■ Commande par la musique
■ Fonctionnement sur piles et secteur possible
■ Bloc d'alimentation et télécommande fournis
Convient à l'utilisation dans des clubs, bars, scènes ou lors des expositions, etc.ou à une utilisation mobile
Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez prolonger la durée d'utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.
4 Installation
Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.
AVERTISSEMENT!
Risque de blessures par la chute de l'appareil
Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.
REMARQUE!
Risque de surchauffe
La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m.
Vérifiez que la ventilation est toujours suffisante.
La température ambiante doit toujours être inférieure à 40 °C.
REMARQUE!
Utilisation de trépieds
En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.
REMARQUE! Risque de perturbations durant la transmission des données
Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.
Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.
Possibilités de fixation
Vous pouvez installer l'appareil debout ou avec la tête en bas. Pendant son utilisation, l'appareil doit toujours être fixé sur une surface solide ou un support certifié. Utilisez les ouvertures prévues pour la fixation de l'étrier en deux parties.
Travaillez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant ce temps, la zone située en-dessous de l'appareil doit être bloquée.
Le câble de retenue doit être attaché à l'étrier.
Installation
Assurez vous que cet appareil ne soit pas raccordé à un gradateur.
Mise en place des piles dans la télécommande

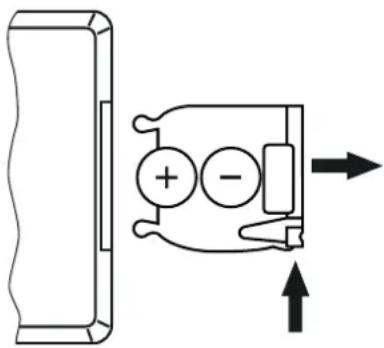

Déplacez le curseur sur le support de pile vers le milieu du boîtier et tirez le support à la manière d'un tiroir. Placez les piles à l'intérieur. Veillez à respecter exactement la polarité comme illustré au dos de la télécommande. Repoussez le support de pile dans la télécommande jusqu'à enclenchement.
Lors de l'expédition, les piles sont déjà placées dans la télécommande et protégées de la décharge par un film plastique transparent. Ôtez le film plastique avant la première utilisation.
REMARQUE!
Risque de dommages dus aux piles qui fuient
Les piles et batteries qui fuient peuvent durablement endommager l'appareil. Lorsque vous ne l'utilisez pas durant une période prolongée, retirez les piles et batteries de l'appareil.
REMARQUE!
Risque d'incendie en cas d'inversion de la polarité
Les piles et batteries insérées dans le mauvais sens peuvent détruire l'appareil ainsi que les piles et batteries en soi.
Lors de l'insertion des piles et batteries, respectez la polarité.
4.1 Manipulation des batteries au lithium
AVERTISSEMENT!
Risque de blessure par manipulation non-conforme des batteries au lithium.
Les batteries au lithium peuvent entraîner de graves blessures en cas de court-circuit, surchauffe ou dommage mécanique.
Respectez les recommandations de la section présente pour la manipulation correcte des batteries au lithium.
Il n'y a aucun danger lors d'une manipulation professionnelle et correcte des batteries au lithium.
Stockez les batteries au lithium dans un endroit froid et sec, de préférence dans l'emballage original.
Maintenir les batteries au lithium éloigné des sources de chaleur (par exemple, les corps chauds ou les rayons directs du soleil). Les batteries au lithium sont hermétiquement étanches. Ne tentez jamais d'ouvrir les batteries au lithium.
En cas d'endommagement du boîtier de la batterie, des quantités réduites d'électrolyte peuvent s'échapper. Dans ce cas, emballer les batteries au lithium hermétiquement et essuyer les traces d'électrolyte avec du papier buvard, après avoir enfilé des gants en caoutchouc. Nettoyer la surface et les mains à l'eau froide.
Ne tentez jamais de recharger des batteries au lithium qui ne sont pas conçues pour ça. Pour le rechargement, seuls des chargeurs adaptés peuvent être employés.
Retirez les batteries au lithium de l'appareil avec l'élimination. Protégez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles.
Les batteries au lithium en feu peuvent uniquement être éteintes avec des extincteurs à poudre ou avec des autres agents extincteurs appropriés.
5 Mise en service
Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.
Connexions en mode DMX
Raccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite. Vérifiez que la sortie du dernier appareil DMX de la chaîne est terminée avec une résistance (110 Ω, ¼ W).
6 Connexions et éléments de commande


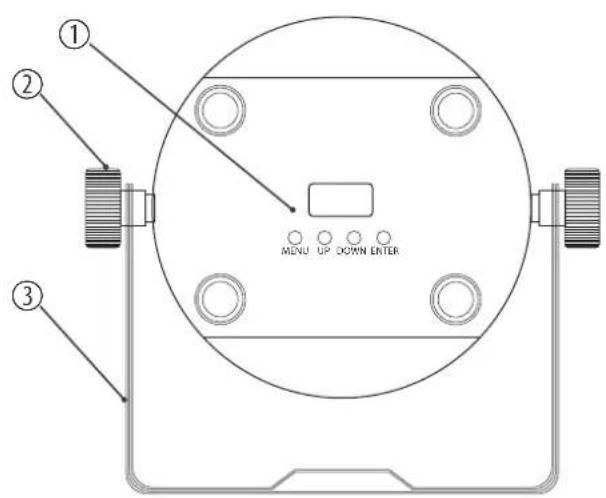

① ② MENU UP DOWN ENTER ③
1 Écran et touches de fonction
[MENU]
Sert à activer le menu principal et à passer d'une option de menu à l'autre. Ferme un sous-menu ouvert.
[UP], [DOWN]
Passe d'une option d'un menu à l'autre et incrémente ou décrémente la valeur affichée d'une unité.
[ENTER]
Sélectionne une option du mode de fonctionnement concerné ou confirme la valeur réglée.
2 Vis de blocage de la poignée
3 Poignée étrier pour la mise en place ou l'accrochage

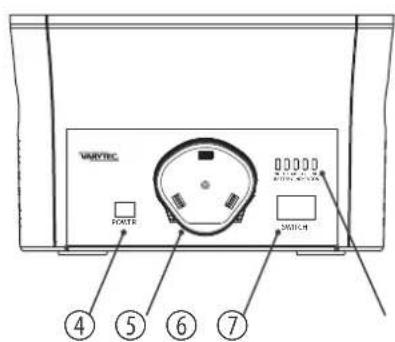

4 [POWER]
Prise de raccordement pour le bloc d'alimentation 15 V pour l'alimentation électrique
5 Compartiment à accumulateur
6 [SWITCH]
Interrupteur principal. Met l'appareil sous et hors tension.
7 [BATTERY INDICATOR]
Affichage de la capacité restante de la batterie. Lorsque toutes les LED sont allumées, la batterie est entièrement chargée. Si seule la LED rouge s'allume, l'appareil doit être le plus rapidement possible branchée sur le secteur pour être rechargée.
8 [DMX IN]
Entrée DMX
9 [DMX OUT]
Sortie DMX
Télécommande à infrarouge (n° art. 405611)
Comme la télécommande universelle peut être utilisée pour plusieurs types d'appareils, il se peut que certaines touches ne soient pas attribuées et n'aient donc aucune fonction.
Met l'appareil sous et hors tension.
2 [DMX]
Commute entre le mode DMX et autonome.
3 [SLAVE]
Commute entre le mode maître et esclave
4 [AUTO 1], [AUTO 2]
Active le mode automatique 1 ou 2.
[SPEED]
Active le mode de réglage pour la vitesse de programme. Réglez la vitesse avec [UP] et [DOWN].
5 [SOUND 1], [SOUND 2]
Active le mode automatique 1 ou 2 pour la commande par la musique. Réglez le mode avec [UP] et [DOWN].
6 [UP]
Commute entre les programmes. Incrémente la valeur réglée.
[DOWN]
Commute entre les programmes. Décrémente la valeur réglée.
7 [STROBE]
Active l'effet stroboscopique.
8 [0 ... 9]
Touches numériques pour la saisie directe de valeurs.
9 Boutons de sélection d'une couleur
Utilisez
■ [W] pour la lumière blanche,
[R], [G] ou [B] pour les couleurs primaires rouge, vert et bleu.
7 Utilisation
7.1 Mise en marche de l'appareil
Mettez l'appareil sous tension avec l'interrupteur principal. Le mode de fonctionnement actuellement sélectionné s'affiche sur l'écran.
7.2 Commande sur l'appareil
Patientez environ 15 secondes jusqu'à ce que l'écran s'éteigne après la confirmation de la dernière modification des réglages. Puis, les réglages sont enregistrés.
Adresse DMX
Appuyez sur [MENU] ou [UP] | [DOWN] à plusieurs reprises jusqu'à ce que l'écran affiche « Addr ». Confirmez avec [ENTER].
Vous pouvez maintenant régler le numéro du premier canal DMX utilisé par l'appareil (adresse DMX). Utilisez [UP] et [DOWN] pour sélectionner une valeur entre 1 et 512 (affichage «A001» ... «A512»). Confirmez avec [ENTER].
Assurez-vous que ce numéro est adapté à la configuration de votre contrôleur DMX.
Commande par la musique
Appuyez sur [MENU], [UP] ou [DOWN] à plusieurs reprises jusqu'à ce que l'écran affiche « Soun ». Confirmez avec [ENTER].
Utilisez [UP] et [DOWN] pour sélectionner le mode souhaité « Sou1 » ou « Sou2 ». Confirmez avec [ENTER].
Vous pouvez maintenant régler la sensibilité du microphone intégré pour la commande par la musique. Utilisez [Up] ou [Down] pour sélectionner une valeur entre 0 (faible sensibilité) et 9 (sensibilité élevée), affichage « Se0 » ... « Se9 ».
Réglages du gradateur
Appuyez sur [MENU], [UP] ou [DOWN] à plusieurs reprises jusqu'à ce que l'écran affiche « Stat ». Confirmez avec [ENTER].
Utilisez [UP] et [DOWN] pour sélectionner la couleur fixe, qui doit être adaptée pour le réglage du gradateur : rouge, vert, bleu, blanc et définissez la fréquence de clignotement de l'effet stroboscopique.
Adaptez le réglage comme souhaité dans une plage de 0 ... 255 (0 % à 100 %) et confirmez respectivement avec [ENTER] pour passer à la couleur suivante du menu.
| Couleur constante | Appuyez sur [MENU], [UP] ou [DOWN] à plusieurs reprises jusqu'à ce que l'écran affiche « Colo ». Confirmez avec [ENTER].Utilisez [UP] et [DOWN] pour sélectionner une couleur constante dans la plage de « Col1 » ... « Col51 ». Confirmez avec [ENTER] |
| Mode de fonctionnement Auto | Appuyez sur [MENU], [UP] ou [DOWN] à plusieurs reprises jusqu'à ce que l'écran affiche « Auto ». Confirmez avec [ENTER].Utilisez [UP] et [DOWN] pour sélectionner le mode souhaité « Aut1 », « Aut2 » ou « Aut3 ». Confirmez avec [ENTER]. Vous pouvez maintenant régler la vitesse de déroulement du programme entre « SP 1 » et « SP 9 ». |
| Informations appareils | Appuyez sur [MENU], [UP] ou [DOWN] à plusieurs reprises jusqu'à ce que l'écran affiche « Info ». Confirmez avec [ENTER]. La version actuelle du logiciel installé s'affiche sur l'écran.Utilisez [UP] et [DOWN ] pour sélectionner l'option « tenP ». Confirmez avec [ENTER]. La température actuelle de l'appareil s'affiche à l'écran.ouUtilisez [UP] et [DOWN ] pour sélectionner l'option « uer ». Confirmez avec [ENTER]. La version actuelle du logiciel installé s'affiche sur l'écran. |
Mode de fonctionnement esclave
Appuyez sur [MENU], [UP] ou [DOWN] à plusieurs reprises jusqu'à ce que l'écran affiche « SLav ». Confirmez avec [ENTER].
L'écran affiche « Sla », l'appareil fonctionne alors en mode esclave.
Mode DMX
Appuyez sur [MENU], [UP] ou [DOWN] à plusieurs reprises jusqu'à ce que l'écran affiche « Chnd ». Confirmez avec [ENTER].
Vous pouvez maintenant sélectionner l'un des modes DMX suivants avec [UP] ou [DOWN].
« 1Ch » (un canal)
« 4Ch » (quatre canaux)
« 6Ch » (six canaux)
« 7Ch » (sept canaux)
Confirmez la sélection par [ENTER].
7.3 Commande par télécommande infrarouge
Appuyez sur [MENU], [UP] ou [DOWN] à plusieurs reprises jusqu'à ce que l'écran affiche « reno ». Confirmez avec [ENTER].
Utilisez [UP] et [DOWN] pour sélectionner l'option « on » pour commander l'appareil par télécommande IR. Confirmez avec [ENTER].

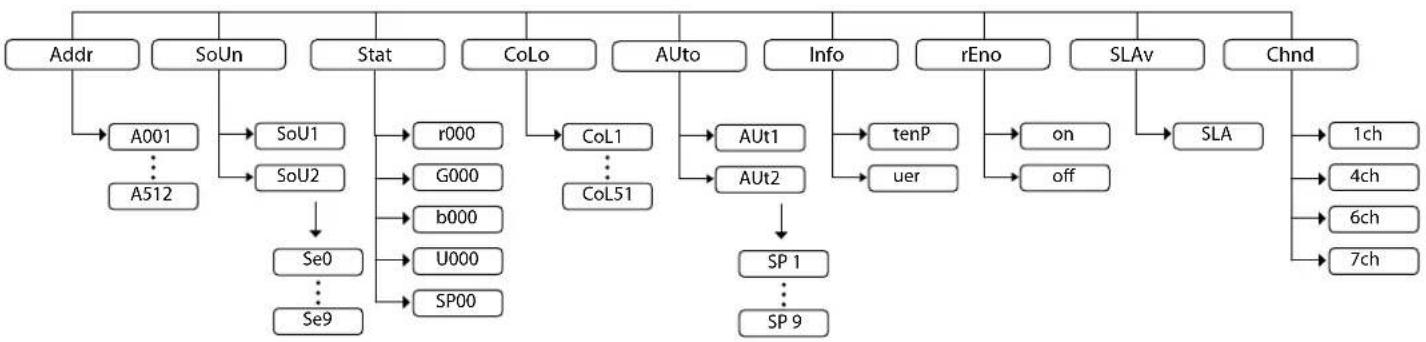

7.4 Vue d'ensemble du menu
7.5 Fonctions en mode DMX 1 canaux
| Canal Valeur Fonction | |
| 1 | 0...255 Sélection macros de couleur 1 ... 51 |
7.6 Fonctions en mode DMX 4 canaux
| Canal Valeur Fonction | |
| 1 | 0...255 Intensité du rouge (de 0 % à 100 %) |
| 2 | 0...255 Intensité du vert (de 0 % à 100 %) |
| 3 | 0...255 Intensité du bleu (de 0 % à 100 %) |
| 4 | 0...255 Intensité du blanc (de 0 % à 100 %) |
7.7 Fonctions en mode DMX 6 canaux
| Canal Valeur Fonction | |
| 1 0...255 Gradateur maître (de 0 % à 100 %) | |
| 2 0...255 Intensité du rouge (de 0 % à 100 %) | |
| 3 0...255 Intensité du vert (de 0 % à 100 %) | |
| 4 0...255 Intensité du bleu (de 0 % à 100 %) | |
| 5 0...255 Intensité du blanc (de 0 % à 100 %) | |
| 6 0...255 Effet stroboscopique (0 % à 100 %) | |
7.8 Fonctions en mode DMX 7 canaux
| Canal Valeur Fonction | |
| 1 0...255 Gradateur maître (de 0 % à 100 %) | |
| 2 0...255 Intensité du rouge (de 0 % à 100 %) | |
| 3 0...255 Intensité du vert (de 0 % à 100 %) | |
| 4 0...255 Intensité du bleu (de 0 % à 100 %) | |
| 5 0...255 Intensité du blanc (de 0 % à 100 %) | |
| 6 0...15 Sans fonction | |
| 16...31 Programme 1 | |
| 32...47 Programme 2 | |
| 48...63 Programme 3 | |
| 64...79 Programme 4 | |
| 80...95 Programme 5 | |
| 96...111 Programme 6 | |
| 112...127 Programme 7 | |
| 128...143 Programme 8 | |
| 144...159 Programme 9 | |
| 160...175 Programme 10 | |
| 176...191 Programme 11 | |
| 192...207 Programme 12 | |
| 208...223 Programme 13 | |
| 224...239 Mode de son 1 | |
| 240...255 Mode de son 2 | |
| 7 0...255 Effet stroboscopique (de 0 % à 100 %), quand canal 6 = 0 | |
| Canal Valeur Fonction | |
| Vitesse de déroulement du programme quand canal 6 = 16...223 | |
| Sensibilité du microphone quand canal 6 = 224...255 | |
8 Données techniques
| Caractéristiques optiques Angle de dispersion 25° | ||
| Contrôle DMX, télécommande à infrarouges, touches et écran sur l'appareil | ||
| Nombre de canaux DMX 1, 4, 6 ou 7 | ||
| Connexions d'entrée Alimentation électrique | Prise de raccordement pour bloc d'alimentation 15 V | |
| Connexions de sortie Contrôle par DMX Prise XLR, 3 pôles | ||
| Puissance consommée 24 W | ||
| Alimentation électrique | Bloc d'alimentation, 100 - 240 V ~50/60 Hz | |
| Pack d'accumulateurs échangeable, n° art. 385488 (accu ions lithium, 10,8 V, 1500 mAh) | ||
| Tension de service | 15 V min. 3 A, polarité positive à l'intérieur | |
| Pile de la télécommande 2 × pile bouton AG10, 1,5 V | ||
| Indice de protection IP20 | ||
| Options de montage Suspendu, debout, sur pied | ||
| Dimensions (L × H × P) 250 mm × 254 mm × 130 mm | ||
| Poids 1,9 kg | ||
| Conditions d'environnement Plage de température 0 °C...40 °C | ||
| Humidité relative 20%...80 % (sans condensation) | ||
Informations complémentaires
| Construction Flat Par | |
| Type LED x-in-1 | |
| Boîtier de sol Oui | |
| Sans ventilateur Non | |
| Télécommande Inclu | |
| DMX sans filNon | |
| Couleur du boîtier Noir |
9 Câbles et connecteurs
Préambule
Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie.
Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas.
Connexions DMX
Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d'entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d'un couplage adapté.
1 Terre (blindage)
2 Signal inverse, (DMX-, point froid)
3 Signal (DMX+, point chaud)
10 Dépannage
REMARQUE!
Risque de perturbations durant la transmission des données
Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.
Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.
Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :
| Symptôme Remède | |
| L'appareil ne fonctionne pas, pas de lumière | Vérifiez le branchement électrique et le fusible. |
| Aucune réaction sur le contrôleur DMX | 1. Vérifiez le bon raccordement des connexions et du câble DMX. |
| 2. Vérifiez le réglage des adresses et la polarité DMX. | |
| 3. Faites un essai avec un autre contrôleur DMX. | |
| 4. Vérifiez si le câble DMX se trouve à proximité ou à côté de câbles à haute tension, ce qui pourrait induire des perturbations ou créer des dommages à un circuit d'interfaçage DMX. | |
| La batterie intégrée ne peut pas être rechargée | Ne tentez pas de remplacer la batterie intégrée vous-même. Adressez-vous à notre centre de service. |
Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.
11 Nettoyage
Lentilles optiques
Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur le système optique de l'appareil.
Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122).
■ Séchez toujours les pièces avec soin.
Grilles d'aération
Les grilles d'aération de l'appareil doivent être débarrassées des impuretés comme la poussière, etc. Éteignez l'appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l'appareil avec un chiffon légèrement humide qui ne peluche pas.
12 Protection de l'environnement
Recyclage des emballages
Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.
Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.
Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.
Recyclage des batteries
Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.
Éliminez les batteries au lithium uniquement en état de décharge. Retirez les batteries au lithium interchangeables de l'appareil avant l'élimination. Protégez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles. Recyclez les batteries au lithium intégrées avec l'appareil. Renseignez-vous sur un site de collecte correspondant.
Recyclage de votre ancien appareil
Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.
Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
Remarques

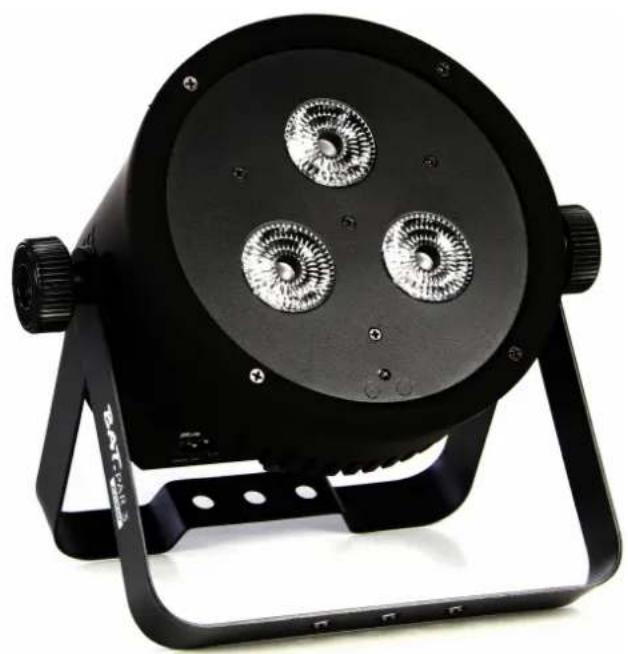

BAT.PAR 3 RGBW projecteur LED
Remarques
