Marque	Extron
Modèle	SF 3CT LP
Type de produit	Haut-parleur plafonnier
Utilisation	Système de sonorisation distribué (haute impédance) ou mode 8 ohms
Nombre de voies	3 voies
Impédance nominale	8 ohms (mode basse impédance)
Puissance admissible	50 W RMS (estimation)
Réponse en fréquence	60 Hz - 20 kHz (estimation)
Sensibilité	88 dB SPL (1 W/1 m) (estimation)
Dimensions (diamètre x hauteur)	230 mm x 120 mm (estimation)
Découpe au plafond	200 mm (estimation)
Poids	1,8 kg (estimation)
Matériau du boîtier	Acier ou plastique ignifugé (estimation)
Couleur	Blanc (standard)
Connectivité	Bornier à vis
Réglage des prises (taps)	Plusieurs niveaux de puissance pour système 70 V/100 V (estimation)
Alimentation	Passif (alimenté par l'amplificateur)
Température de fonctionnement	0 °C à 40 °C
Humidité relative	10 % à 90 % sans condensation
Installation	À confier à un professionnel qualifié
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la puissance nominale de l'amplificateur ; respecter l'impédance minimale
Pièces détachées et réparabilité	Contacter le support technique Extron

FOIRE AUX QUESTIONS - SF 3CT LP Extron

Quel est le type de haut-parleur SF 3CT LP ?

Le SF 3CT LP est un haut-parleur plafonnier 3 voies conçu pour les systèmes de sonorisation distribués.

Comment brancher plusieurs haut-parleurs SF 3CT LP en mode 8 ohms ?

Assurez-vous que l'impédance totale combinée ne soit pas inférieure à l'impédance minimale de l'amplificateur. Par exemple, deux enceintes de 8 ohms en parallèle donnent 4 ohms.

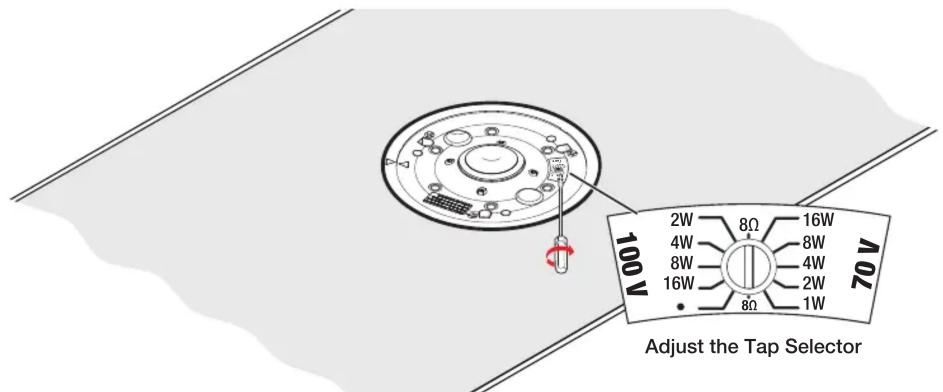

Qu'est-ce que le réglage des prises (taps) sur le SF 3CT LP ?

Les prises permettent de sélectionner la puissance absorbée par l'enceinte dans un système 70 V ou 100 V. Ne réglez jamais une prise au-dessus de la puissance nominale de l'amplificateur.

Puis-je utiliser le SF 3CT LP avec un amplificateur basse impédance ?

Oui, en mode 8 ohms. Vérifiez que l'impédance totale ne descende pas sous la valeur minimale supportée par l'amplificateur.

Quelles sont les précautions de sécurité à prendre lors de l'installation ?

L'installation doit être effectuée par un personnel autorisé. Coupez l'alimentation avant toute intervention et respectez les normes électriques en vigueur.

Comment nettoyer le haut-parleur SF 3CT LP ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager la surface.

Quelle est la puissance recommandée pour l'amplificateur avec le SF 3CT LP ?

Pour un usage en système distribué, ne dépassez pas la puissance totale des prises sélectionnées. En mode 8 ohms, utilisez un amplificateur capable de délivrer au moins 50 W RMS par canal.

Le SF 3CT LP est-il compatible avec les systèmes 70 V et 100 V ?

Oui, il dispose de prises (taps) pour les deux standards. Référez-vous à la notice pour les valeurs exactes.

Que faire en cas de dysfonctionnement du haut-parleur ?

Vérifiez les connexions et l'impédance. Si le problème persiste, contactez le support technique Extron. N'ouvrez pas l'enceinte vous-même.

Où trouver la notice complète du SF 3CT LP ?

La notice est disponible gratuitement en téléchargement sur les sites spécialisés comme notice-facile.com. Consultez la section dédiée à votre appareil.

MODE D'EMPLOI SF 3CT LP Extron

AVERTISSEMENT : Risque potentiel de blessure grave ou de mort. L'installation et l'entretien doivent être effectués par le personnel autorisé uniquement.

• When setting the taps for a distributed (high impedance) system, do not tap the system above the rated power of the amplifier.
• Lors de la mise en place des capteurs pour un système distribué (haute impédance), n'exploitez pas le système au delà du niveau d'alimentation de l'amplificateur.
• When connecting multiple speakers in 8-ohm mode, be sure that the combined rated impedance does not equal a value less than the minimum rated impedance of the amplifier.
• Lors de la connexion de plusieurs enceintes en mode 8 ohm, assurez vous que le niveau d'impédance combinée ne soit pas équivalent à une valeur inférieure à l'impédance minimum de l'amplificateur.
