Type de produit	Récepteur amplificateur compact
Marque	Kathrein
Modèle	VCA 20
Référence	230053
Dimensions (L x l x h)	145 x 76 x 48 mm
Poids	0,6 kg
Alimentation secteur	230 V ± 10 %, 50/60 Hz
Consommation électrique	4 W
Classe de protection	II
Plage de température	-20 à +55 °C
Indice de bruit	7 dB
Gain AM (0,15-10 MHz)	-1,5 dB
Gain FM (87,5-108 MHz)	20 dB
Gain Bande I (47-68 MHz)	20 dB
Gain Bande III (174-230 MHz)	20 dB
Gain UHF (470-862 MHz)	20 dB
Niveau de sortie max (IMA2)	100 dBµV
Niveau de sortie max (KMA)	108 dBµV
Alimentation à distance	15 V / 100 mA possible via sortie
Courant sur alimentation 15 V	120 mA
Entrée	1 entrée, connecteur IEC 2.4/9.5
Installation	Intérieur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher avant tout entretien. Ne pas exposer à l'humidité.
Réparation et pièces détachées	Réparation par un professionnel qualifié. Contacter le service après-vente Kathrein.

FOIRE AUX QUESTIONS - VCA 20 KATHREIN

Comment brancher le récepteur VCA 20 ?

Connectez l'antenne à l'entrée IEC 2.4/9.5 et reliez la sortie au téléviseur ou au répartiteur. Branchez l'alimentation secteur 230 V.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur secteur 230 V ± 10 % à 50/60 Hz. Une alimentation à distance en 15 V est possible via la sortie.

Que faire si le récepteur ne s'allume pas ?

Vérifiez la prise secteur et le câble d'alimentation. Assurez-vous que la tension est de 230 V. Si le problème persiste, contactez un technicien.

Peut-on utiliser le VCA 20 en extérieur ?

Non, cet appareil est conçu pour une installation intérieure uniquement. La plage de température est de -20 à +55 °C, mais il n'est pas étanche.

Quelles bandes de fréquence supporte-t-il ?

Il couvre les bandes AM (0,15-10 MHz), FM (87,5-108 MHz), Bande I (47-68 MHz), Bande III (174-230 MHz) et UHF (470-862 MHz).

Comment régler le gain de l'amplificateur ?

Le gain est fixe : -1,5 dB en AM et 20 dB sur les autres bandes. Aucun réglage manuel n'est disponible.

Y a-t-il une télécommande fournie ?

Non, le VCA 20 est un amplificateur compact sans télécommande. Il fonctionne de manière autonome après installation.

Quelle est la consommation électrique ?

La consommation est de 4 W sur secteur. En alimentation à distance, le courant est de 120 mA sous 15 V.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez jamais de produits chimiques ou abrasifs. Débranchez avant nettoyage.

Où trouver la notice d'utilisation complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI VCA 20 KATHREIN

Order number: 230053

Open text field 1:

KATHREIN CCT 100 ISO 100 CE 244 MΩ 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5G 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5S 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5N 1.5O 1.5O 1.5O 1.5O 1.5O 1.5O 1.5O 1.5O 1.5O 1.5O 1.5O 1.5O 1.5O 1.5O 1.5O 1.5O 1.5O

Multi-range amplifier for individual and communal antenna systems

Remote feeding +15 V to +18 V via output possible

One input

Connections: IEC socket 2.4/9.5

For indoor installation

Mains connection: 230 V ± 10 %, 50/60 Hz

Protection class II

Temperature range: -20 to +55 °C

Hersteller: Kathrein

VCA 20

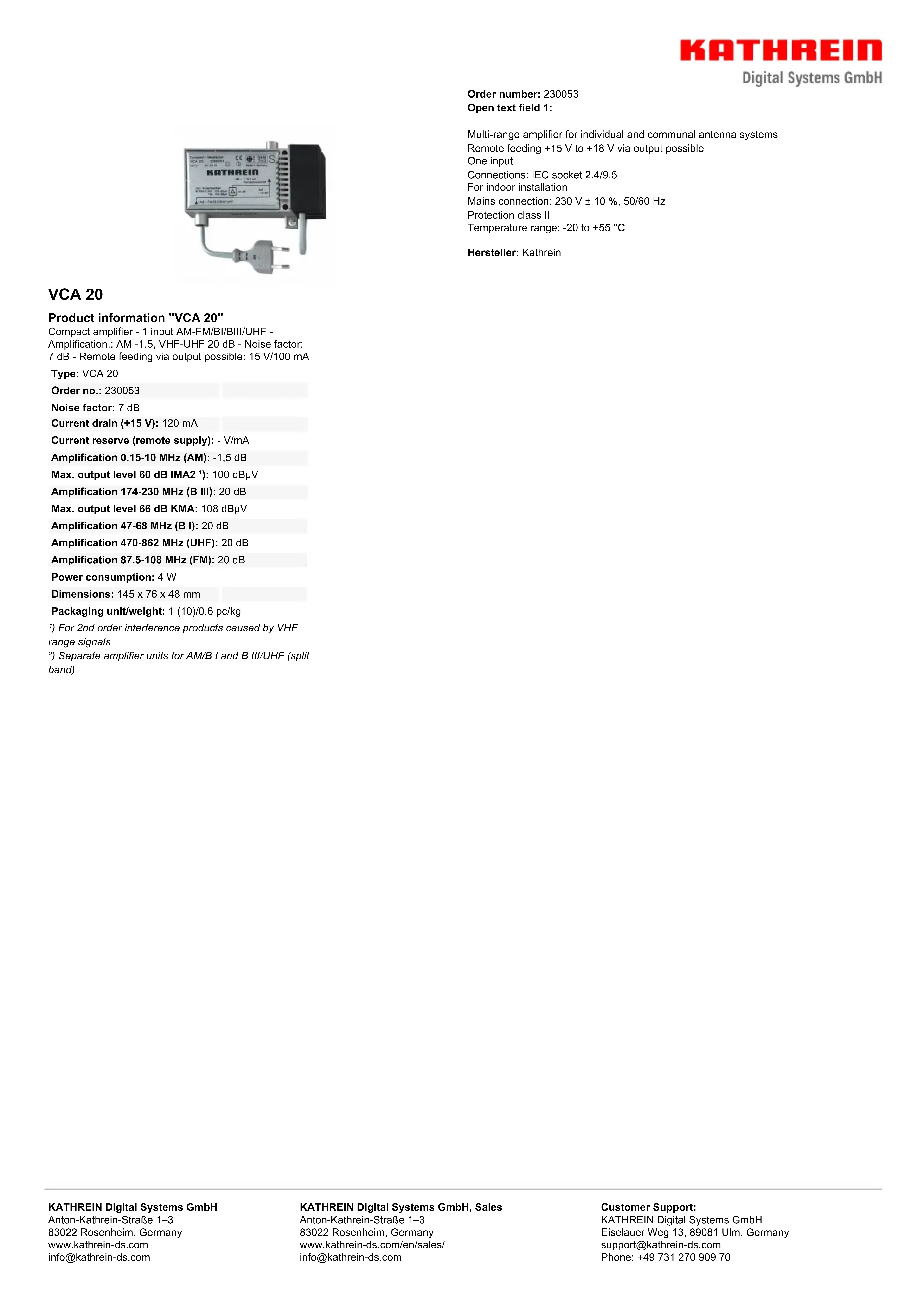

Product information "VCA 20"

Compact amplifier - 1 input AM-FM/BI/BIII/UHF -

Amplification.: AM -1.5, VHF-UHF 20 dB - Noise factor:

7 dB - Remote feeding via output possible: 15 V/100 mA

Type: VCA 20

Order no.: 230053

Noise factor: 7 dB

Current drain (+15 V): 120 mA

Current reserve (remote supply): - V/mA

Amplification 0.15-10 MHz (AM): -1,5 dB

Max. output level 60 dB IMA2 ^1) : 100 dBμV

Amplification 174-230 MHz (B III): 20 dB

Max. output level 66 dB KMA: 108 dBμV

Amplification 47-68 MHz (B I): 20 dB

Amplification 470-862 MHz (UHF): 20 dB

Amplification 87.5-108 MHz (FM): 20 dB

Power consumption: 4 W

Dimensions: 145 x 76 x 48 mm

Packaging unit/weight: 1 (10)/0.6 pc/kg

^1) For 2nd order interference products caused by VHF range signals
2) Separate amplifier units for AM/B I and B III/UHF (split band)
