Type de produit	Amplificateur compact à 4 entrées
Marque	Kathrein
Modèle	VCB 20
Entrées disponibles	AM-FM / B I / B III / UHF
Amplification FM / B I / B III / UHF	20 dB
Amplification AM	-1,5 dB
Facteur de bruit	7 dB
Alimentation secteur	230 V ±10 %, 50/60 Hz
Consommation électrique	4 W
Téléralimentation via sortie	15 V / 100 mA
Courant absorbé (+15 V)	120 mA
Niveau de sortie max. (60 dB IMA2)	100 dBµV
Niveau de sortie max. (66 dB KMA)	108 dBµV
Température de fonctionnement	-20 °C à +55 °C
Classe de protection	II
Dimensions (L × H × P)	145 × 76 × 48 mm
Poids	0,6 kg
Installation	Intérieure
Connecteurs	IEC 2.4/9.5 (prises femelles)
Référence commande	230054

FOIRE AUX QUESTIONS - VCB 20 KATHREIN

Comment brancher le Kathrein VCB 20 ?

Reliez les câbles antenne aux entrées correspondantes (AM-FM, B I, B III, UHF) via les connecteurs IEC 2.4/9.5. Branchez la sortie vers le téléviseur. L'alimentation se fait sur secteur 230 V.

Puis-je alimenter un préamplificateur via ce récepteur ?

Oui, la téléralimentation est possible via la sortie avec une tension de 15 V et un courant max de 100 mA.

Quelle est la consommation électrique de l'appareil ?

La consommation est de 4 W en fonctionnement normal.

Quels types d'antennes puis-je raccorder ?

L'amplificateur accepte les signaux AM (ondes longues/moyennes), FM, bande I (47-68 MHz), bande III (174-230 MHz) et UHF (470-862 MHz).

Le VCB 20 est-il adapté à une installation extérieure ?

Non, il est conçu pour installation intérieure uniquement (classe de protection II).

Que faire si la réception est mauvaise ?

Vérifiez les connexions, l'orientation de l'antenne et l'absence d'obstacles. Assurez-vous que l'alimentation secteur fonctionne. Le facteur de bruit de 7 dB est normal.

Puis-je raccorder plusieurs téléviseurs ?

Oui, en utilisant un répartiteur approprié en aval de la sortie. Le niveau de sortie max est de 108 dBµV (66 dB KMA).

Quelles sont les dimensions et le poids ?

Il mesure 145 × 76 × 48 mm et pèse 0,6 kg.

Comment nettoyer l'appareil ?

Débranchez-le puis essuyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de liquides.

Où trouver des pièces de rechange ?

Contactez le service après-vente Kathrein ou un revendeur agréé. La référence commande est 230054.

MODE D'EMPLOI VCB 20 KATHREIN

KATHREIN MOS. 100V/120V R. 500 V 100V P. 700 V 100V CE +458 S +458 +458 +458 +458 +458 +458 +458 +458 +458 +458 +458 +458 +458 +458 +458 +458 +458 +458 +458 +458 +456 +456 +456 +456 +456 +456 +456 +456 +456 +456 +456 +456 +456 +456 +456 +456 +456 +456 +456 +456 +453 +453 +453 +453 +453 +453 +453 +453 +453 +453 +453 +453 +453 +453 +453 +453 +453 +453 +453 +453 +452 +452 +452 +452 +452 +452 +452 +452 +452 +452 +452 +452 +452 +452 +452 +452 +452 +452 +452 +452 +451 +451 +451 +451 +451 +451 +451 +451 +451 +451 +451 +451 +451 +451 +451 +451 +451 +451 +451 +451 +450

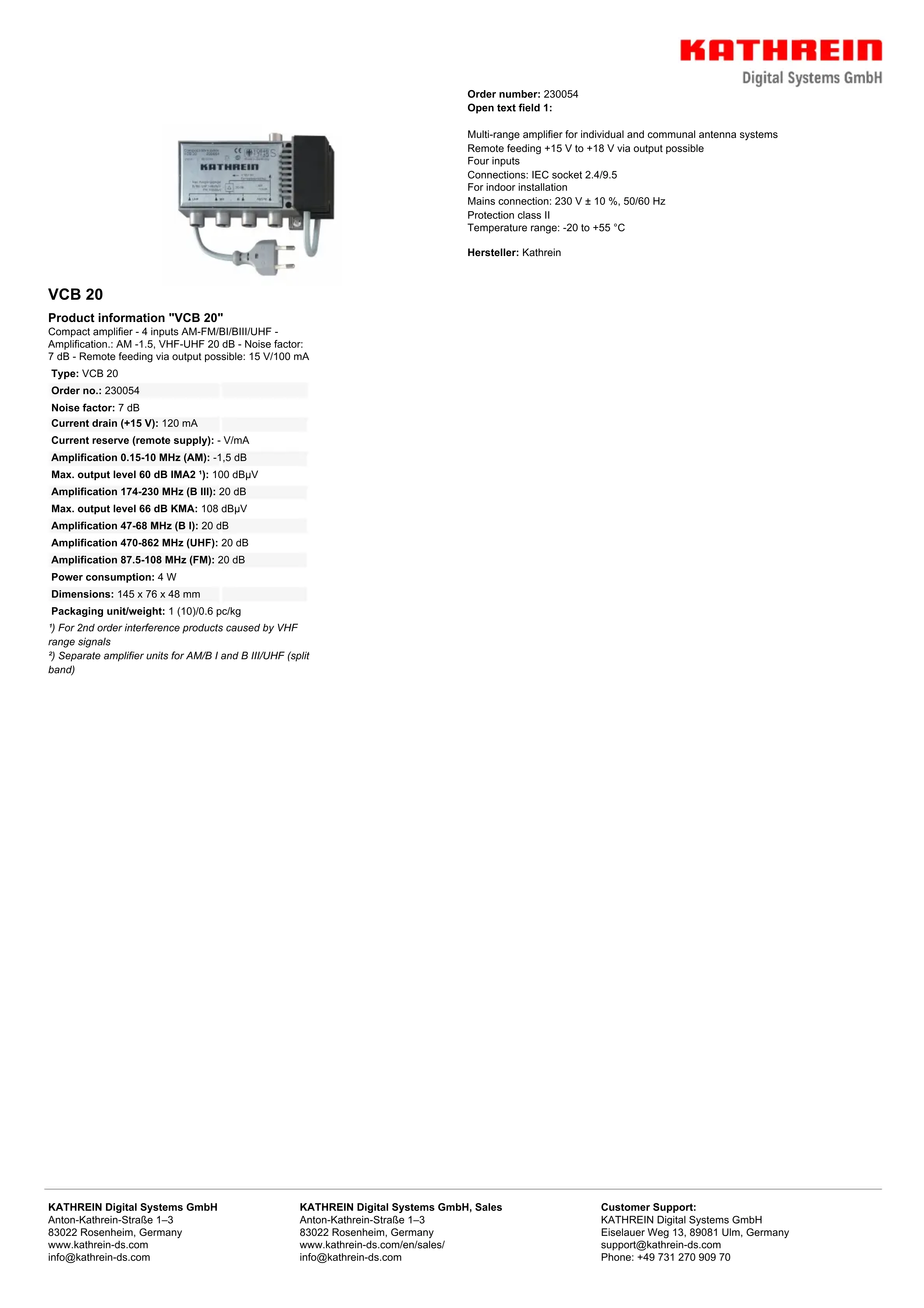

Order number: 230054

Open text field 1:

Multi-range amplifier for individual and communal antenna systems

Remote feeding +15 V to +18 V via output possible

Four inputs

Connections: IEC socket 2.4/9.5

For indoor installation

Mains connection: 230 V ± 10 %, 50/60 Hz

Protection class II

Temperature range: -20 to +55 °C

Hersteller: Kathrein

VCB 20

Product information "VCB 20"

Compact amplifier - 4 inputs AM-FM/BI/BIII/UHF -

Amplification.: AM -1.5, VHF-UHF 20 dB - Noise factor:

7 dB - Remote feeding via output possible: 15 V/100 mA

Type: VCB 20

Order no.: 230054

Noise factor: 7 dB

Current drain (+15 V): 120 mA

Current reserve (remote supply): - V/mA

Amplification 0.15-10 MHz (AM): -1,5 dB

Max. output level 60 dB IMA2 ^1 ): 100 dBμV

Amplification 174-230 MHz (B III): 20 dB

Max. output level 66 dB KMA: 108 dBμV

Amplification 47-68 MHz (B I): 20 dB

Amplification 470-862 MHz (UHF): 20 dB

Amplification 87.5-108 MHz (FM): 20 dB

Power consumption: 4 W

Dimensions: 145 x 76 x 48 mm

Packaging unit/weight: 1 (10)/0.6 pc/kg

^1) For 2nd order interference products caused by VHF range signals
2) Separate amplifier units for AM/B I and B III/UHF (split band)
