| Type de produit | Amplificateur pour réseaux d'immeuble |
| Marque | Kathrein |
| Modèle | VOS 20FR |
| Gamme de fréquences | 47 à 862 MHz |
| Gain | 20 dB |
| Plage de réglage du gain | 0 à 20 dB |
| Réglage d'égalisation | 0 à 20 dB (intégré) |
| Voie de retour passive | 4 à 30 MHz |
| Niveau max. d'exploitation (CTBA/CSOA) | 90 dBµV (selon ANGA/ZVEI) |
| Facteur de bruit | 6 dB |
| Alimentation | 230 V~ (50-60 Hz), plage 207-253 V |
| Consommation | 4,5 W typique |
| Température ambiante | -20 à +55 °C |
| Classe de sécurité | II (avec fil de mise à la terre) |
| Indice de protection | IP 30 |
| Raccordement | Connecteurs F selon EN 61169-24, serre-fil ≤ 4 mm² pour mise à la terre |
| Dimensions (L x H x P) | Environ 145 x 79 x 48 mm |
| Poids | Environ 0,5 kg |
| Montage | Intérieur, mural, avec 2 vis Ø 4,5 mm max |
| Entretien | Maintenir propre et sec, vérifier les connexions périodiquement |
| Sécurité | Ne pas ouvrir, débrancher avant entretien, respecter les normes EN 50083-1 et EN 60065 |
FOIRE AUX QUESTIONS - VOS 20FR KATHREIN
Questions des utilisateurs sur VOS 20FR KATHREIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice VOS 20FR - KATHREIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VOS 20FR de la marque KATHREIN.

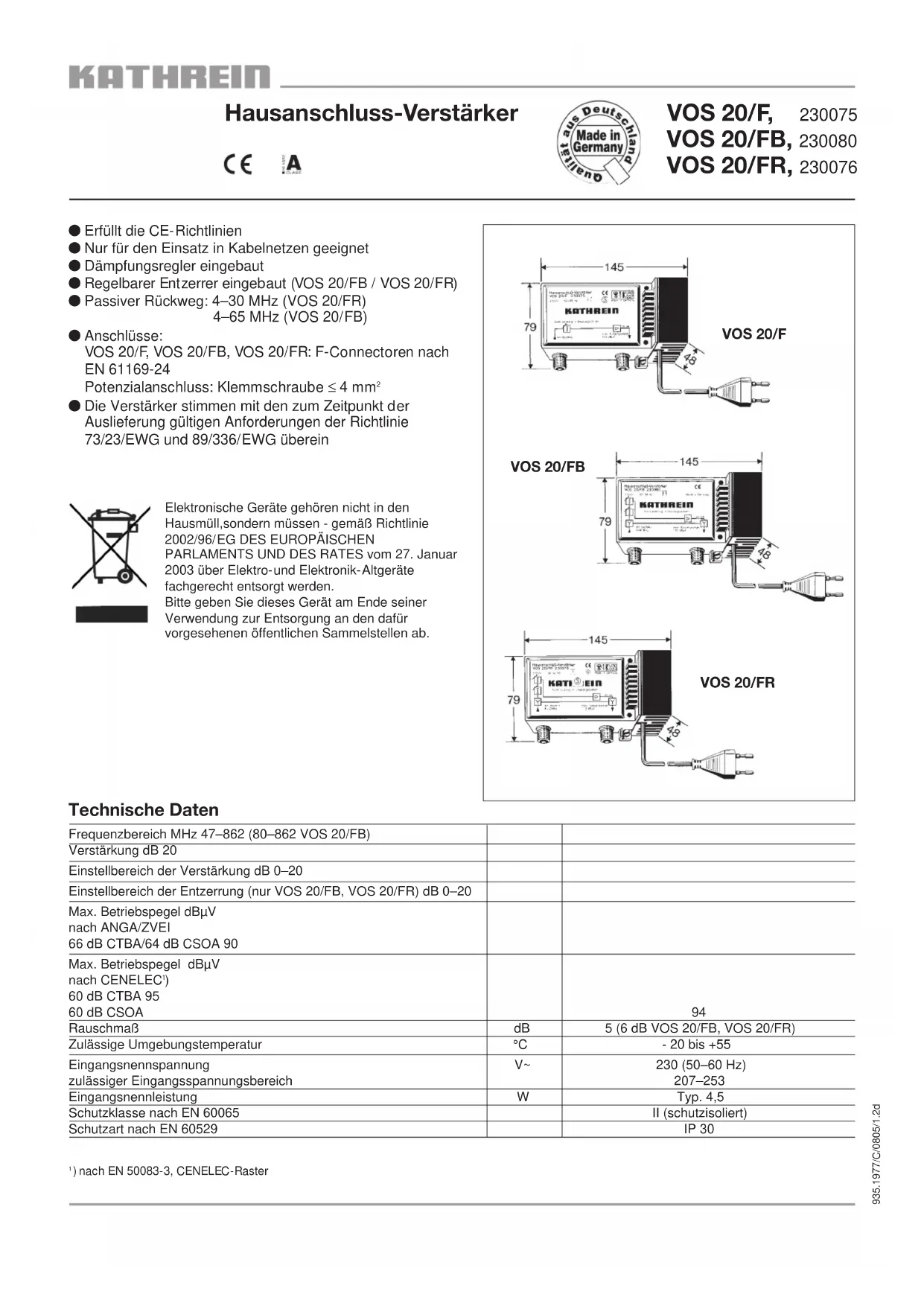

MODE D'EMPLOI VOS 20FR KATHREIN
