246910 - Meuble TV Biltema - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	Biltema
Modèle	246910
Compatibilité VESA	200x200, 300x200, 400x200, 500x200, 600x200, 300x300, 400x300, 500x300, 600x300, 400x400, 500x400, 600x400
Taille d'écran compatible	32" à 65"
Charge maximale	48 kg
Distance au mur	22 mm
Matériau	Métal laqué noir
Type de montage	Sur montants bois ou mur béton massif
Contenu de l'emballage	1 plaque murale, 2 consoles, 2 capots plastique, 4 vis M4x25, 4 vis M5x25, 4 vis M6x25, 4 vis M8x25, 4 entretoises, 4 rondelles carrées
Fixations non incluses	4 vis longues, 4 chevilles, 4 rondelles (à acheter séparément)
Utilisation	Intérieur uniquement
Niveau de difficulté d'installation	Moyen (nécessite 2 personnes)
Outils requis	Perceuse, niveau à bulle, tournevis (non fournis)
Sécurité	Ne pas dépasser la charge max, utiliser des équipements de sécurité, monter à deux personnes
Entretien	Nettoyer avec un chiffon sec, pas de produits abrasifs
Réparabilité	Pièces détachées disponibles (plaques, consoles, capots) – contacter le fabricant
Garantie	Consulter la notice ou le site Biltema

FOIRE AUX QUESTIONS - 246910 Biltema

Comment déterminer si mon téléviseur est compatible ?

Vérifiez que les dimensions de votre TV se situent entre 32" et 65" et que la norme VESA (distance entre les trous de fixation à l'arrière) correspond à l'une des configurations listées : 200x200, 300x200, 400x200, etc. Consultez la fiche technique de votre TV.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle (de préférence magnétique comme celui fourni), d'un tournevis et d'une clé adaptée aux vis. Les outils ne sont pas inclus.

Puis-je monter ce support sur un mur en placoplâtre ?

Non, ce support est conçu uniquement pour les murs en bois (montants) ou en béton massif. Le placoplâtre n'offre pas une résistance suffisante pour supporter le poids.

Quelle est la charge maximale supportée ?

La charge maximale est de 48 kg. Ne jamais dépasser cette limite pour éviter tout risque de chute et de blessure.

Les vis fournies sont-elles adaptées à tous les téléviseurs ?

Les vis fournies (M4, M5, M6, M8) couvrent la plupart des TV. Si aucune ne convient, vous devrez vous procurer des vis adaptées. Utilisez les entretoises et rondelles carrées si nécessaire.

Comment installer le support sur un mur en béton ?

Percez des trous de 10 mm de diamètre à 60 mm de profondeur aux emplacements marqués. Insérez les chevilles (non fournies), puis fixez la plaque murale avec les longues vis et rondelles.

Comment installer le support sur des montants bois ?

Percez des trous de 5 mm de diamètre dans les montants (espacement 50 mm). Fixez la plaque murale avec les longues vis et rondelles directement dans le bois.

Puis-je utiliser ce support à l'extérieur ?

Non, le support est prévu pour une utilisation en intérieur uniquement. Une exposition extérieure peut entraîner des dysfonctionnements ou des dommages.

Que faire si les vis fournies ne correspondent pas à mon téléviseur ?

Vérifiez le pas et la longueur nécessaires. Si aucune vis de la boîte ne convient, achetez des vis adaptées (M4, M5, M6 ou M8) de longueur appropriée. Utilisez les entretoises pour ajuster l'espacement.

Comment nettoyer et entretenir le support ?

Nettoyez avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez périodiquement le serrage des vis.

MODE D'EMPLOI 246910 Biltema

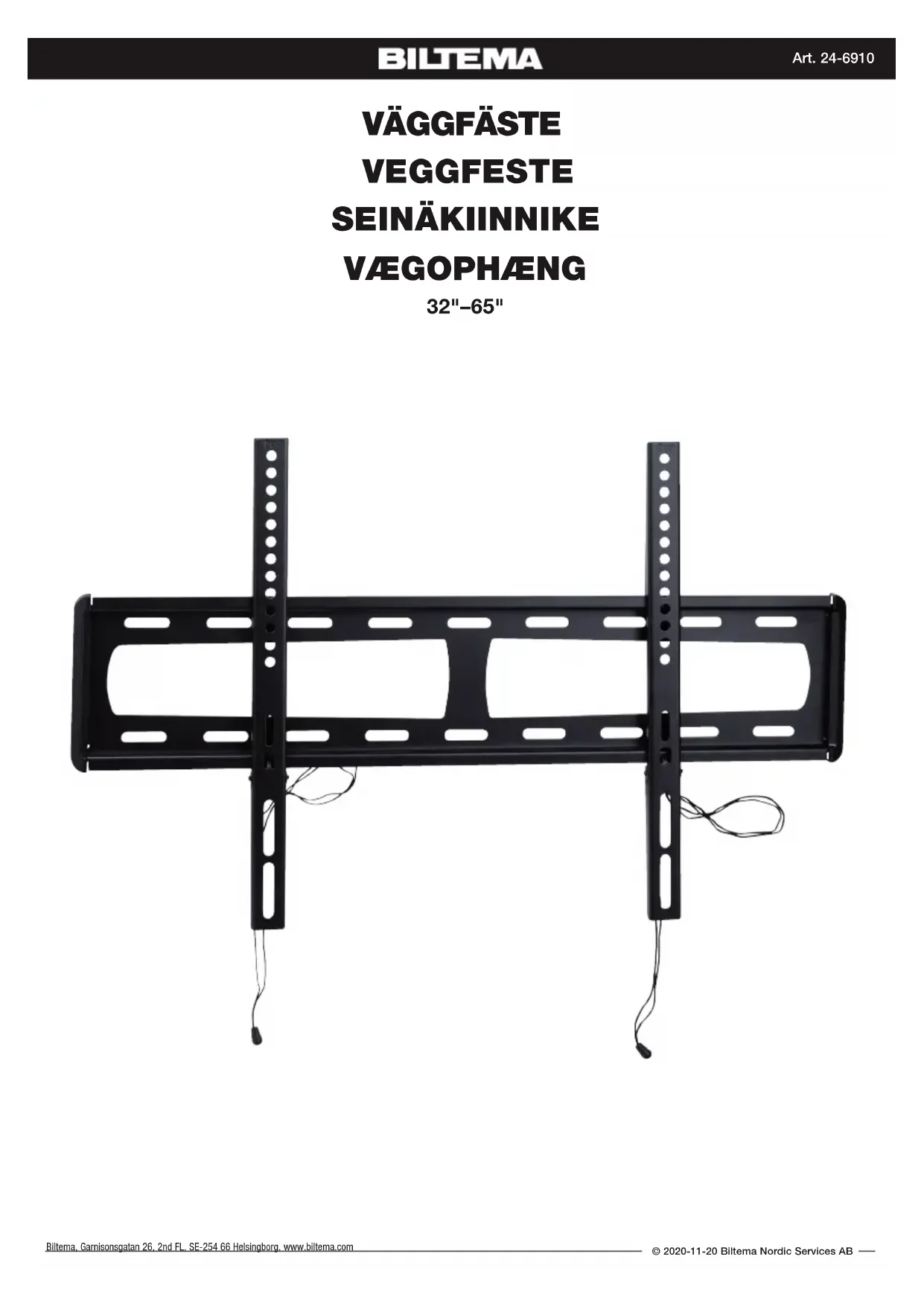

VÄGGFÄSTE

VEGGFESTE

SEINÄKIINNIKE

VÆGOPHÆNG

32"-65"

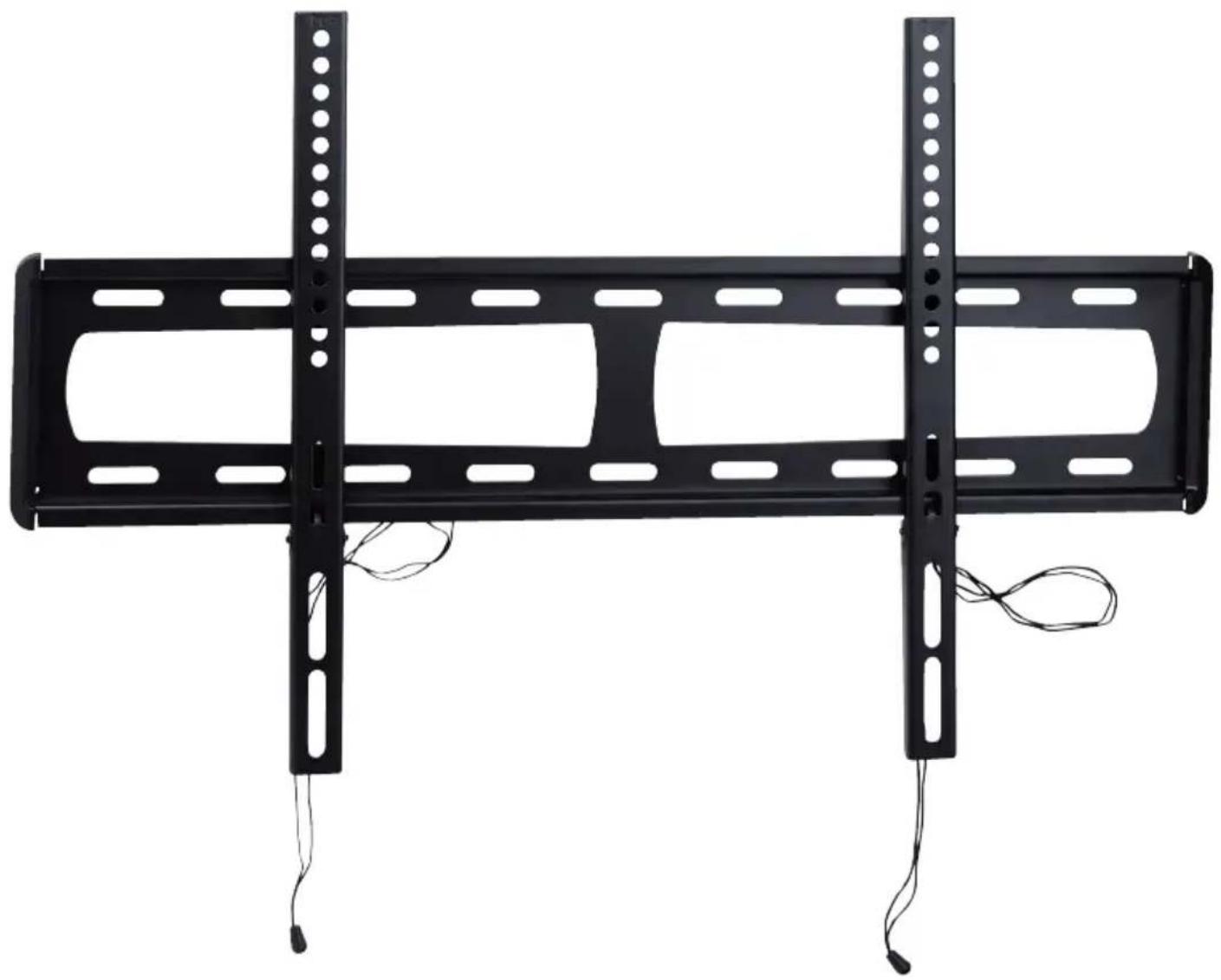

Black metal TV wall-mounted frame with two vertical connectors and cable, no text or symbols visible

VÄGGFÄSTE 32"-65"

TEKNISKA DATA

Passar platt-TV med storleken: 32" - 65"

VESA: 200 x 200, 300 x 200, 400 x 200, 500 x 200, 600 x 200, 300 x 300, 400 x 300, 500 x 300, 600 x 300, 400 x 400, 500 x 400, 600 x 400

Max belastning: 48 kg

Distans till vägg: 22 mm

WARNING!

Denna produkt är framtagen för att monteras på väggar med träreglar eller på massiva betongväggar. Väggen måste kunna belastas med vikten av både fästet och skärmen. Överskrid aldrig gränsen för max belastning.

OBS: produkten är avsedd för inomhusbruk. Användning utomhus kan orsaka felaktig funktion eller personskada.

Magnetiskt vattenpass A1-A4 A5 A6 B1 B2 B3

OBS: Plugg och lång skruv måste köpas separat. Verktyg medföljer ej.

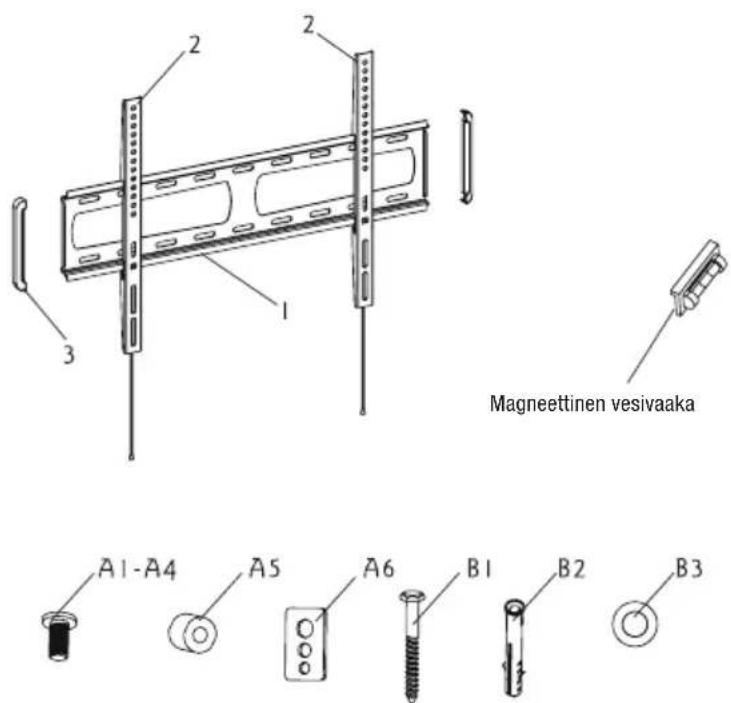

ID BESKRIVNING ANTAL
1 Väggplatta 1
2 Konsol 2
3 Plastkåpa 2
A1 Skruv M4 x 25 mm 4
A2 Skruv M5 x 25 mm 4
A3 Skruv M6 x 25 mm 4
A4 Skruv M8 x 25 mm 4
A5 Distans 4
A6 Fyrkantsbricka 4
B1 Lång skruv (medföljer ej) 4
B2 Plugg (medföljer ej)		4
B3	Bricka till lång skruv (medföljer ej)	4

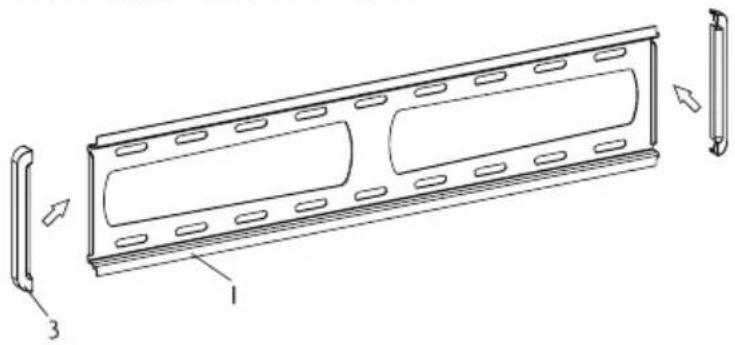

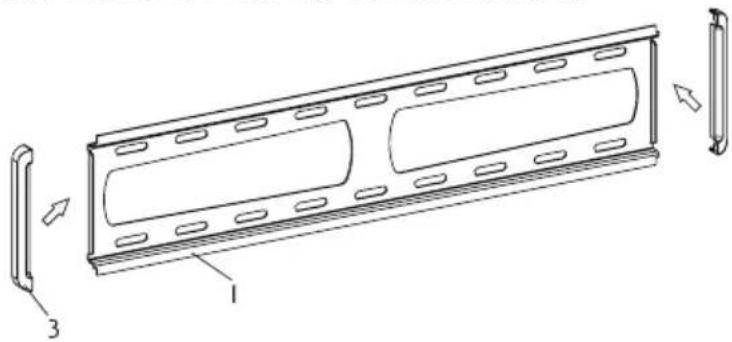

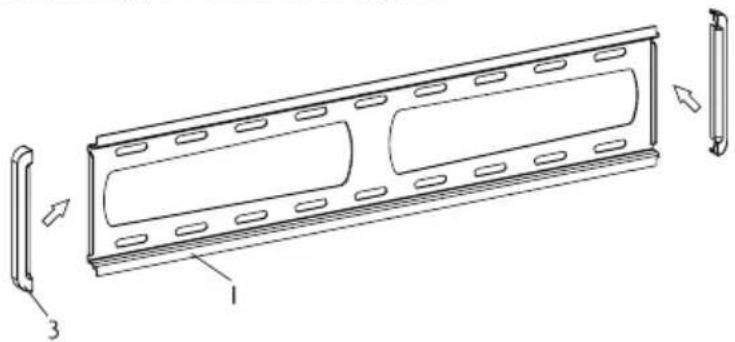

MONTERA PLASTKÅPORNA

Technical line drawing of a mechanical component with labeled parts (1, 3), showing internal structure and assembly (no text or symbols beyond labels)

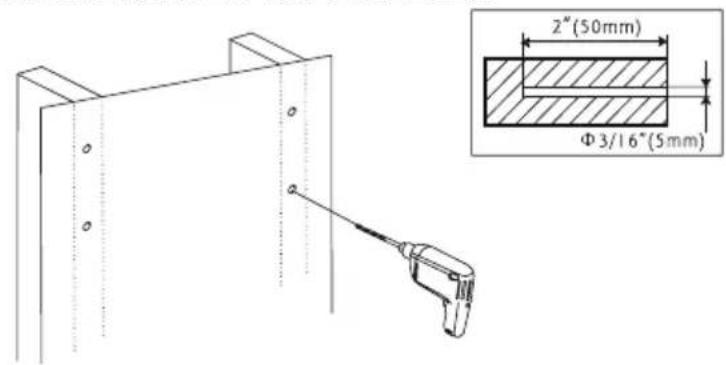

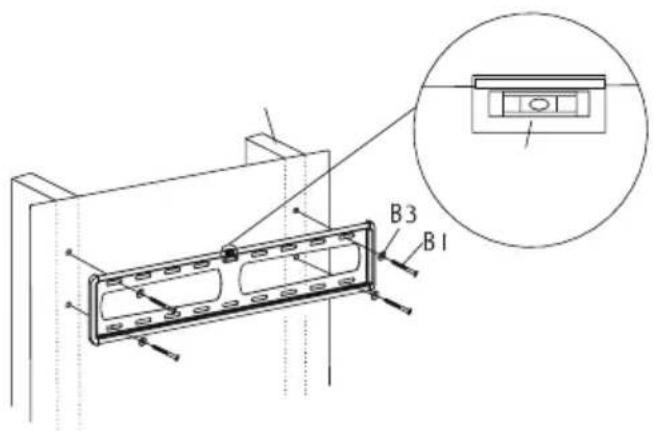

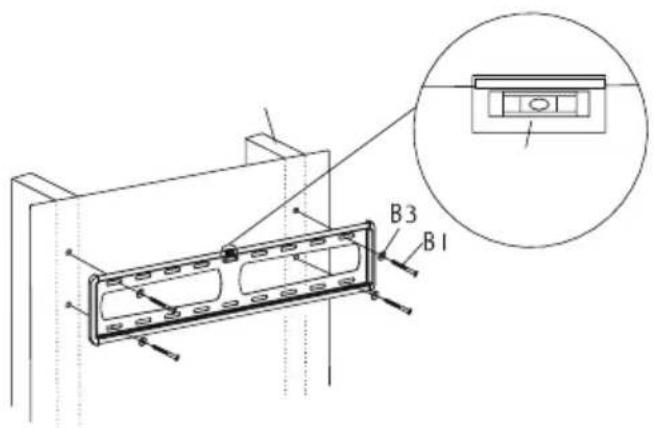

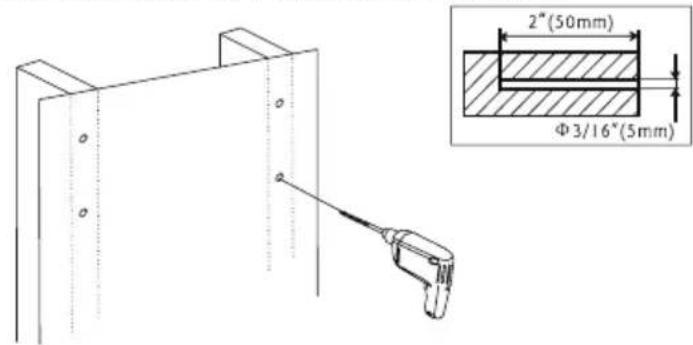

MONTERA PÅ TRÄREGLAR

2"(50mm) Φ3/16"(5mm)

B3 B1

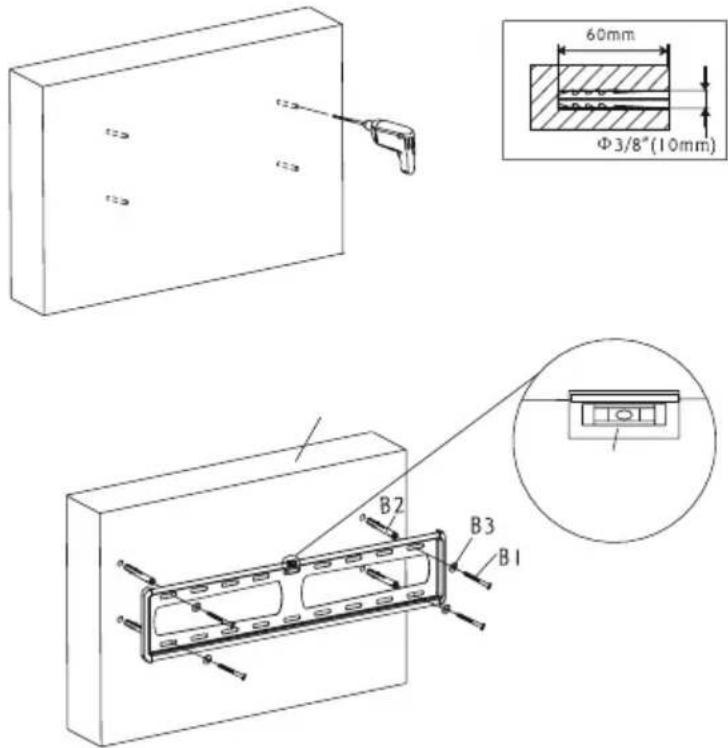

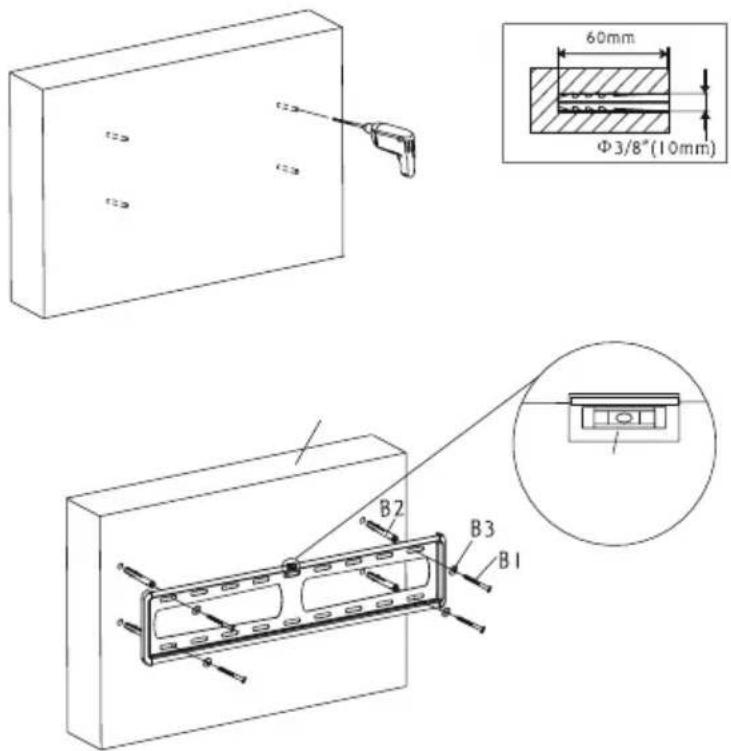

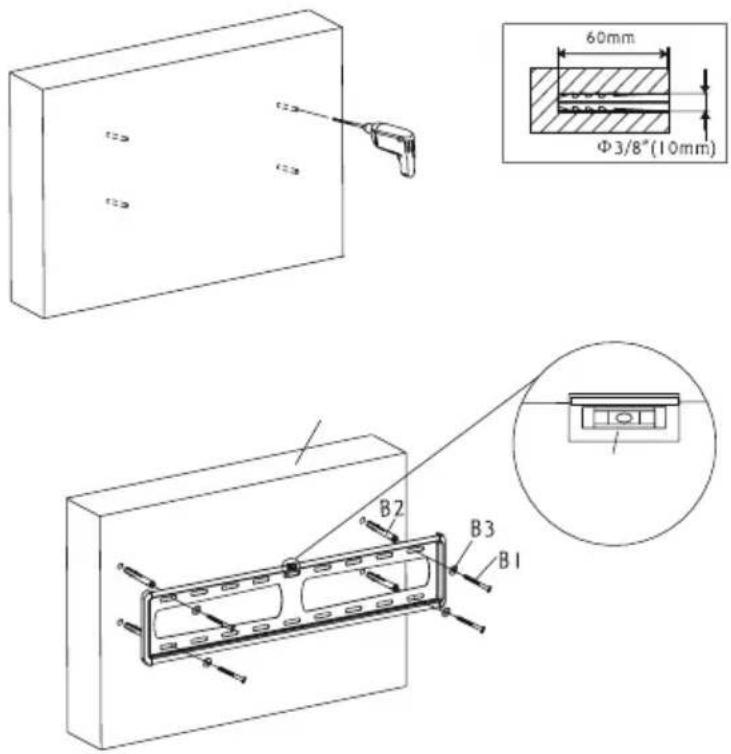

MONTERA PÅ BETONGVÄGG

60mm Φ3/8"(10mm) B2 B3 B1

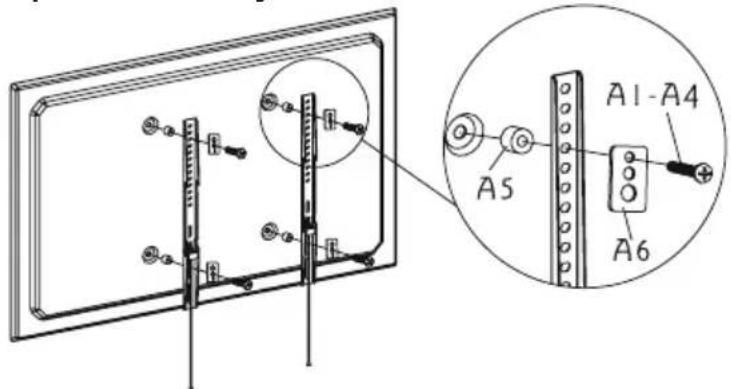

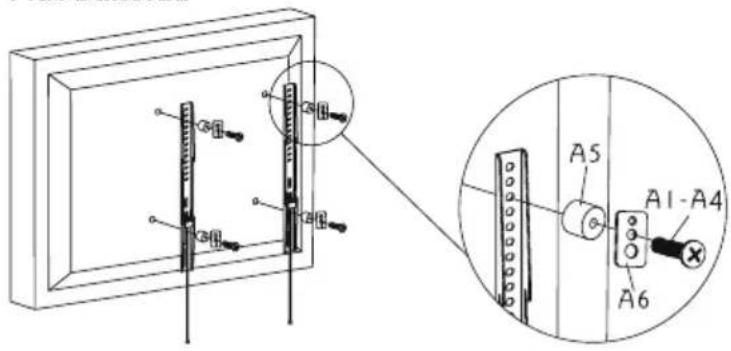

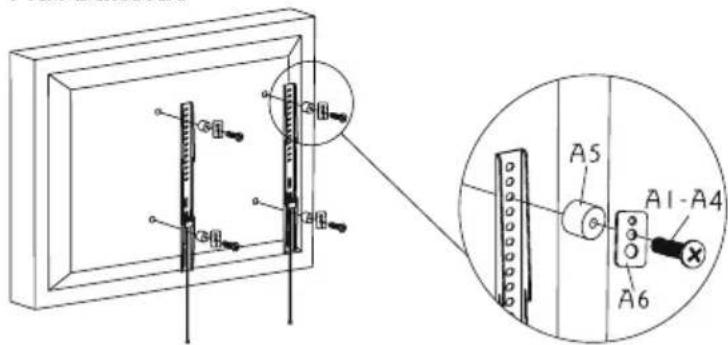

MONTERA KONSOLERNA PÅ TV Flat baksida

Technical diagram showing a wall-mounted device with labeled components and an inset close-up of its internal structure.

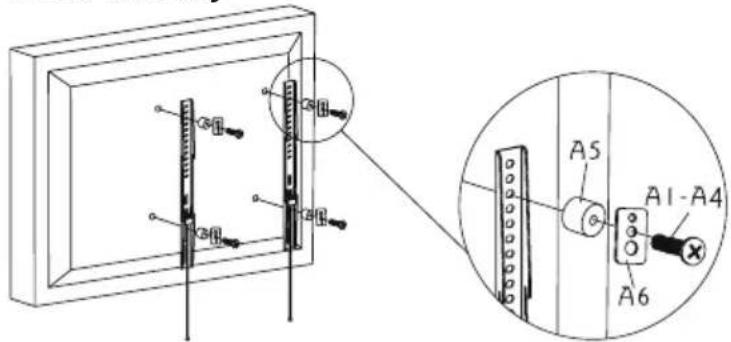

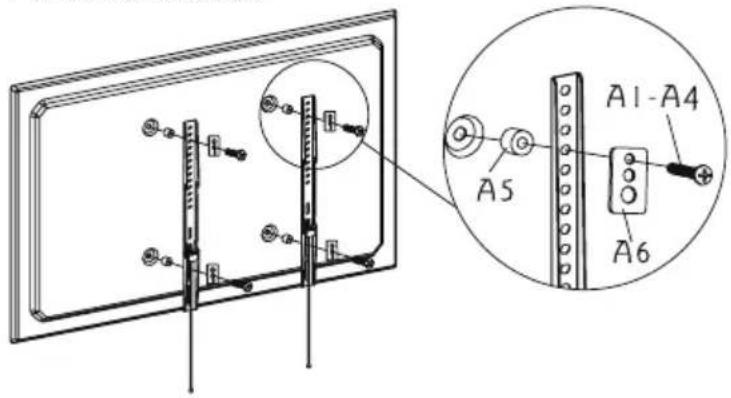

Försänkt baksida

Technical diagram showing a mounted device with labeled components A1-A4 and A5, including a magnified inset view.

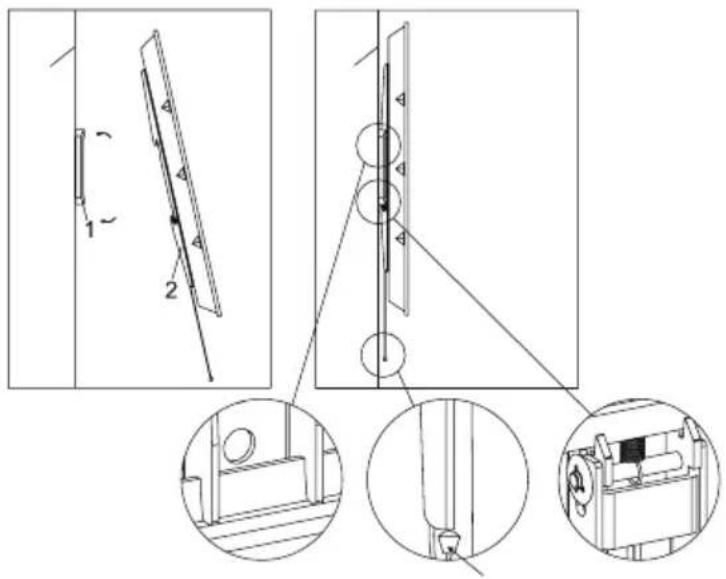

MONTERA TV PÅ VÄGGPLATTAN

Technical diagram showing mechanical assembly with labeled parts and close-ups of components

WARNING!

Denna produkt innehåller små delar som kan utgöra en kvävningsrisk om de sväljs. Se till att små barn inte får tag i delarna!

1. Se till att dessa instruktioner har lästs igenom noggrant innan montering påbörjas. Om du är osäker på hur monteringen ska göras, ta hjälp av en fackman.
2. Väggen måste kunna belastas med vikten på både fästet och skärmen. I annat fall måste väggen förstärkas.
3. Säkerhetsutrustning och lämpliga verktyg måste användas. Monteringen kräver att minst 2 personer hjälps åt. Om säkerhetsutrustning inte används kan resultatet bli skada på egendom, allvarlig personskada eller dödsfall.

VEGGFESTE 32"-65"

TEKNISKE DATA

Passer til flat-TV med størrelse: 32"-65"

VESA: 200 x 200, 300 x 200, 400 x 200, 500 x 200, 600 x 200, 300 x 300, 400 x 300, 500 x 300, 600 x 300, 400 x 400, 500 x 400, 600 x 400

Maks. belastning: 48 kg

Avstand til vegg: 22 mm

ADVARSEL!

Dette produktet er framstilt for montering på vegger med trestendere eller på massive betongvegger. Veggen må kunne belastes med vekten på både feste og skjerm. Overskrid aldri grensen for maks. belastning.

OBS: Dette produktet skal kun brukes innendørs. Bruk utendørs kan føre til produkt- eller person-skade.

Magnetisk vater A1-A4 A5 A6 B1 B2 B3

OBS: Plugg og lang skrue må kjøpes separat. Verktøy medfølger ikke.

ID BESKRIVELSE ANTALL
1 Veggplate 1
2 Knekt 2
3 Plastkåpe 2
A1 Skrue M4 x 25 mm 4
A2 Skrue M5 x 25 mm 4
A3 Skrue M6 x 25 mm 4
A4 Skrue M8 x 25 mm 4
A5 Avstandsstykke 4
A6 Firkantskive 4
B1 Lang skrue (medfølger ikke)	4
B2 Plugg (medfølger ikke)	4
B3 Skive til lang skrue (medfølger ikke)	4

MONTERE PLASTKÅPENE

Technical line drawing of a mechanical component with labeled parts (1, 3), showing internal structure and assembly (no text or symbols beyond labels)

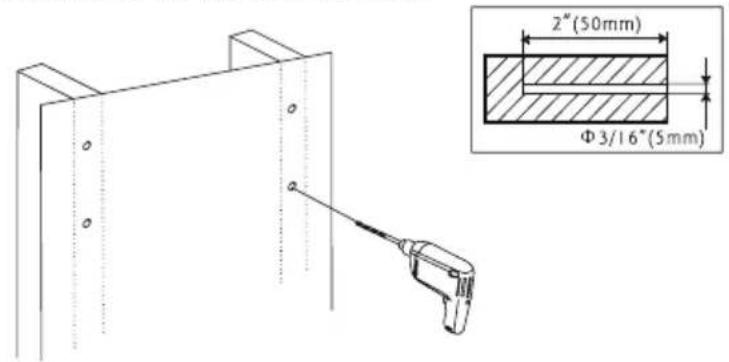

MONTERE I TRESTENDERE

2"(50mm) Φ3/16"(5mm)

B3 B1

MONTERE I BETONGVEGG

60mm Φ3/8"(10mm) B2 B3 B1

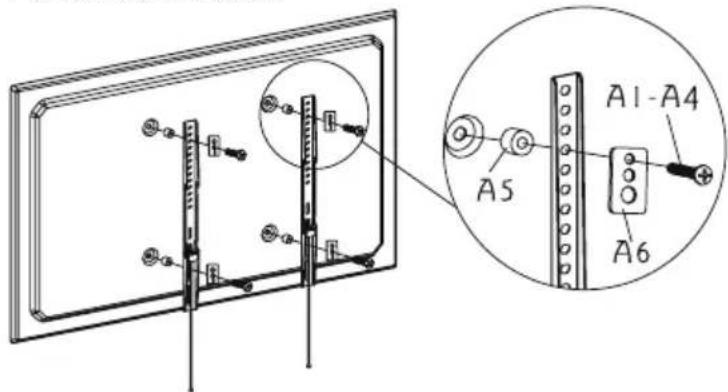

MONTERE KNEKTENE PÅ TV-EN

Flat bakside

Technical diagram showing a wall-mounted device with labeled components and an inset close-up of its internal structure.

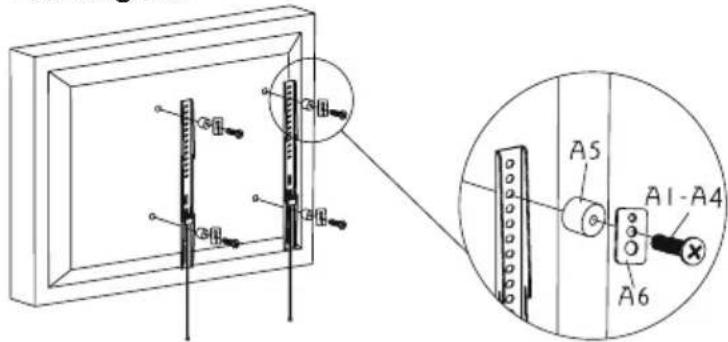

Forsenket bakside

Technical diagram showing a mounted panel assembly with labeled components A1-A4 and A5, including a magnified inset view.

MONTERE TV-EN PÅ VEGGPLATEN

Technical diagram showing mechanical assembly with labeled parts and three-view views of a device interior.

ADVARSEL!

Dette produktet inneholder små deler som kan utgjøre en kvelningsrisiko dersom de svelges. Sørg for at små barn ikke får tak i delene!

1. Sørg for at disse instruksjonene er nøye gjennomlest før montering igangsettes. Om du er usikker på hvordan monteringen skal utføres, få hjelp av en fagperson.
2. Veggen må kunne belastes med vekten på både feste og skjerm. I motsatt fall må veggen forsterkes.
3. Sikkerhetsutstyr og egnet verktøy skal brukes. Montering krever minst 2 personer. Om sikkerhetsutstyr ikke brukes, kan resultatet bli skade på eiendom, alvorlig personskade eller dødsfall.

SEINÄKIINNIKE 32"-65"

TEKNISET TIEDOT

Television koko: 32" - 65"

VESA: 200 × 200, 300 × 200, 400 × 200, 500 × 200, 600 × 200, 300 × 300, 400 × 300, 500 × 300, 600 × 300, 400 × 400, 500 × 400, 600 × 400

Maks. kuorma: 48 kg

Etäisyys seinään: 22 mm

VAROITUS!

Tämä tuote on tarkoitettu kiinnitettäväksi puukoo-lattuun tai massiiviseen betoniseinään. Seinän on kestettävä sekä kiinnikkeen että taulutelevision paino. Kuormituksen enimmäisrajaa ei saa ylittää.

HUOMIO: Tätä tuotetta saa käyttää vain sisätiloissa. Sen käyttäminen ulkona voi aiheuttaa omaisuus- tai henkilövahingon.

Magneettinen vesivaaka A1-A4 A5 A6 B1 B2 B3

HUOM: Pitkät ruuvit ja tulpat on hankittava erikseen. Työkalut eivät sisälly.

TUNNUS	KUVAUS LUKU-	MÄÄRÄ
1 Seinälevy	1
2 Kannake	2
3 Muovikotelo	2
A1 Ruuvi M4 x 25 mm	4
A2 Ruuvi M5 x 25 mm	4
A3 Ruuvi M6 x 25 mm	4
A4 Ruuvi M8 x 25 mm	4
A5 Välike	4
A6 Neliöaluslevy	4
B1 Pitkä ruuvi (ei mukana)	4
B2 Tulppa (ei mukana)	4
B3 Aluslevy pitkälle ruuville (ei mukana)	4

MUOVIKOTELOIDEN ASENTAMINEN

Technical line drawing of a rectangular electronic component with internal slots and mounting holes, shown with arrows indicating assembly direction (no text or symbols)

ASENTAMINEN PUISIIN VÄLITUKIIN

2" (50mm) Φ3/16" (5mm)

B3 B1

ASENTAMINEN BETONISEINÄÄN

60mm Φ3/8"(10mm) B2 B3 B1

KANNAKKEIDEN ASENTAMINEN TV:HEN

Litteä takalevy

Technical diagram showing a mounted device with labeled components A5, A6, and A1-A4, including an inset view of the component.

Upotettu takalevy

Technical diagram showing a mounted device with labeled components A1-A4 and A5, including a magnified inset view.

TV:N ASENTAMINEN SEINÄLEVYYN

Technical diagram showing mechanical assembly with labeled parts and close-up views of components

VAROITUS!

Tämä tuote sisältää pieniä osia. Jos ne niellään, voi aiheutua tukehtumisvaara. Varmista, että lapset eivät pääse käsiksi näihin osiin!

1. Lue nämä ohjeet perusteellisesti ennen asentamisen aloittamista. Jos olet epävarma asentamisesta, kysy neuvoa ammattilaiselta.
2. Seinän on kestettävä sekä kiinnikkeen että taulutlevision paino. Muussa tapauksessa seinää on vahvistettava.
3. Asennettaessa on käytettävä suojavarusteita ja tähän tarkoitukseen soveltuvia työkaluja. Kokoaminen edellyttää vähintään kahta henkilöä. Jos suojavarusteita ei käytetä, seurauksena voi olla omaisuusvaurio, vakava vamma tai kuolema.

VÆGOPHÆNG 32"-65"

TEKNISKE DATA

Passer til fladskærms-TV med størrelserne: 32" - 65"

VESA: 200 × 200, 300 × 200, 400 × 200, 500 × 200, 600 × 200, 300 × 300, 400 × 300, 500 × 300, 600 × 300, 400 × 400, 500 × 400, 600 × 400

Maks. belastning: 48 kg

Afstand til væg: 22 mm

ADVARSEL!

Dette produkt er udviklet til montering på vægge med træregler eller på massive betonvægge. Væggen skal kunne klare belastningen af vægten af både holder og skærm. Overskrid aldrig grænsen for den maksimale belastning.

OBS: Dette produkt må kun anvendes indendørs. Udendørs brug kan føre til produkt- eller person-skade.

Magnetisk vaterpas A1-A4 A5 A6 B1 B2 B3

OBS: Rawlplug og lang skrue skal købes separat. Værktøj medfølger ikke.

ID BESKRIVELSE ANTAL
1 Vægplade 1
2 Konsol 2
3 Plastkappe 2
A1 Skrue M4 x 25 mm 4
A2 Skrue M5 x 25 mm 4
A3 Skrue M6 x 25 mm 4
A4 Skrue M8 x 25 mm 4
A5 Afstandsstykke 4
A6 Firkantskive 4
B1 Lang skrue (medfølger ikke) 4
B2 Rawlplug (medfølger ikke)	4
B3 Skive til lang skrue (medfølger ikke)	4

MONTERING AF PLASTKAPPERNE

Technical line drawing of a rectangular electronic component with internal slots and mounting holes, shown with arrows indicating assembly (no text or symbols present)

MONTERING PÅ TRÆBJÆLKER

2"(50mm) Φ3/16"(5mm)

B3 B1

MONTERING PÅ BETONVÆG

60mm Φ3/8"(10mm) B2 B3 B1

MONTERING AF KONSOLLERNE PÅ TV Flad bagside

Technical diagram showing a wall-mounted device with labeled components and an inset close-up of its internal structure.

Forsænket bagside

Technical diagram showing a mounted device with labeled components A1-A4 and A5, including a magnified inset view.

MONTERING AF TV PÅ VÆGPLADEN

Technical diagram showing mechanical assembly with labeled parts and three-view views of a device interior.

ADVARSEL!

Dette produkt indeholder små dele, som, hvis de sluges, kan forårsage kvælning. Sørg for, at børn ikke kan få fat i delene!

1. Sørg for, at disse instruktioner læses omhyggeligt, inden monteringen påbegyndes. Tal med en fagmand, hvis du ikke er sikker på, hvordan monteringen foregår.
2. Væggen skal kunne klare belastningen af vægten af både holder og skærm. I modsat fald skal væggen forstærkes.
3. Der skal anvendes sikkerhedsudstyr og egnet værktøj. Monteringen kræver, at mindst to personer hjælpes ad. Hvis der ikke anvendes sikkerhedsudstyr, kan det føre til alvorlige skader på ejendom, personer eller dødsfald.
