Type de produit	Extension audio/video HDMI par câble RJ45
Marque	Approx
Modèle	appC14V2
Alimentation	2 adaptateurs AC/DC 5V/1A inclus
Résolution maximale	1080p
Distance maximale	30 mètres (câble CAT-5e/6)
Connecteurs	1 entrée HDMI, 1 sortie HDMI, 1 RJ-45
Boutons	EDID (apprentissage/restauration), EQ (réglage gain)
Voyants lumineux	Indicateurs de fonctionnement
Contenu de la boîte	2 émetteurs/récepteurs, 2 blocs d'alimentation, guide rapide
Configuration requise	TV avec entrée HDMI, source HDMI, câble RJ45 CAT-5e/6
Sécurité	Ne pas ouvrir l'appareil, éviter les liquides, débrancher avant nettoyage
Nettoyage	Chiffon doux et sec, appareil éteint
Recyclage	Directive DEEE 2002/96/CE, collecte sélective pour produits électriques
Garantie	Consulter le revendeur

FOIRE AUX QUESTIONS - appC14V2 Approx

Comment installer l'extension HDMI appC14V2 ?

Connectez l'émetteur à la source HDMI (DVD, PS3, etc.) avec un câble HDMI. Connectez le récepteur à la TV avec un câble HDMI. Reliez les deux appareils par un câble RJ45 CAT-5e/6 (max 50 m). Branchez les adaptateurs secteur 5V/1A sur chaque module. Allumez la source et la TV.

Quelle est la distance maximale supportée ?

La distance maximale avec un câble CAT-5e ou CAT-6 est de 50 mètres (pour une résolution 1080p). Des distances plus longues peuvent dégrader le signal.

Comment utiliser le bouton EDID ?

Le bouton EDID permet de résoudre les problèmes de compatibilité avec certains écrans. Pour apprendre l'EDID : allumez l'émetteur, connectez le câble HDMI à la TV, appuyez sur le bouton >3s jusqu'à clignotement rapide, relâchez et attendez. Pour restaurer l'EDID par défaut : émetteur allumé sans source HDMI, appuyez >3s, clignotement lent, relâchez.

À quoi sert le bouton EQ ?

Le bouton EQ (Equalization) permet d'ajuster le gain pour compenser l'affaiblissement du signal selon la longueur du câble. Appuyez pour régler la résolution en fonction des mètres de câble utilisés.

Quelles résolutions sont supportées ?

L'extension supporte les résolutions jusqu'à 1080p (Full HD). Les résolutions inférieures (720p, 576p) sont également compatibles.

Puis-je utiliser un câble CAT-5e au lieu de CAT-6 ?

Oui, le produit est compatible avec les câbles CAT-5e et CAT-6. Le CAT-6 offre de meilleures performances sur de longues distances.

Ma télévision n'affiche aucune image, que faire ?

Vérifiez que les deux modules sont alimentés (voyants allumés). Assurez-vous que la source HDMI est allumée et que le câble RJ45 est bien branché. Essayez de réinitialiser l'EDID (voir question EDID). Testez avec un autre câble HDMI ou une autre source.

Le produit est-il compatible HDCP ?

Oui, l'extension HDMI prend en charge la norme HDCP (High-bandwidth Digital Content Protection) pour les contenus protégés.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs pour éviter tout court-circuit ou dommage.

Où puis-je trouver le support technique ?

Pour toute question technique, consultez le site www.approx.es ou écrivez à [e-mail].

MODE D'EMPLOI appC14V2 Approx

Nous vous remercions d'avoir choisi HDMI Extender par CAT-5e / 6

Description du produit.

Le APPC14v2 est le dispositif qui permet au signal HDMI portant un point à un autre sur le câble RJ-45, les coûts d'économie purement câbles HDMI.

Principalement par le biais d'un câble réseau CAT 5e ou CAT 6 porte le signal HD d'un point à un autre maison. Idéal pour les grandes distances ne dépassant pas 30 mètres. Il prend en charge la résolution jusqu'à 1080P.

Découvrez la nouvelle façon de regarder vos films préférés ailleurs dans la maison!

Contenu du colis

2 * APPC14V2

2*AC/DC5V/1A

Guide d'installation rapide.

Remarque:

Assurez-vous que votre paquet contient les éléments décrits ci-dessus. Si vous trouvez un élément manquant ou endommagé, s'il vous plaît contacter votre revendeur.

Configuration requise

2* APPC14V2

TV avec entrée HDMI

Dispositif de sortie HDMI

Câble RJ45 CAT 5e / 6

2 * AC / DC 5V / 1A

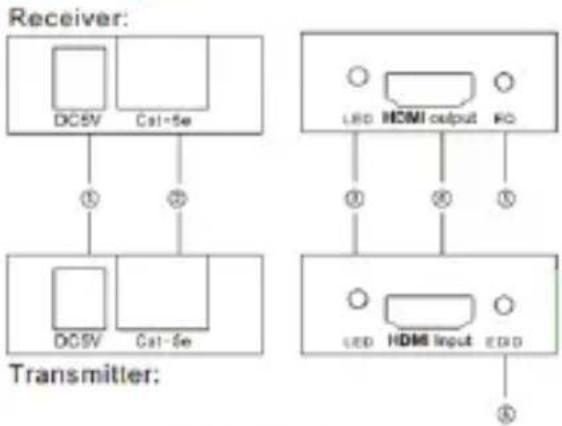

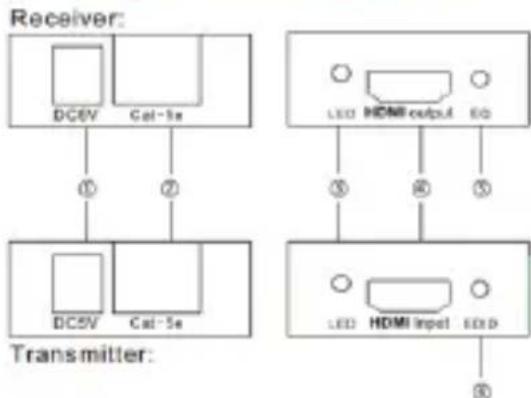

Description des pièces

Entrée DC 5V/1A

RJ-45 entrée CAT 5E/6

Voyant

Entrée / Sortie HDMI

Touche EQ

Bouton EDID

Installation

Connectez le APPC14V2 marqué comme Transmiter (émetteur) à une source d'entrée HDMI tels que DVD, PS3, STB, etc. à l'aide d'un câble HDMI (non inclus)

Connectez le APPC14V2 marqué comme récepteur (récepteur) sur la source d'entrée HDMI de votre téléviseur, à l'aide d'un câble HDMI (non inclus)

Connector un câble Ethernet CAT-5e / 6 entre les deux APPC14V2 (longueur maximale 50m)

Connectez les adaptateurs AC / DC inclus les entrées DC des deux APPC14V2 et prises de courant domestique.

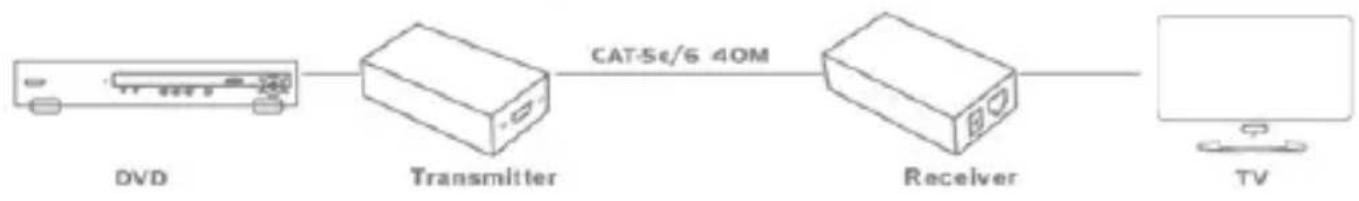

Diagramme de connexion

Fonctionnement

Bouton fonction d'apprentissage EDID

Vous pouvez facilement résoudre les problèmes entre l'affichage HDMI incompatible interfaces non standard ou moniteurs, projecteurs et téléviseurs.

Le mode opératoire est le suivant:

Allumez l'émetteur, puis connectez le câble HDMI à l'émetteur TV port HDMI, puis appuyez et maintenez le bouton de l'émetteur pendant plus de 3 secondes en premier. Voyants lumineux clignotent rapidement. Relâchez le bouton et attendez que les lumières cessent de clignotant et l'apprentissage EDID est terminée. Redémarrer l'émetteur.

Pour restaurer EDID à leurs valeurs par défaut, mettez d'abord l'émetteur, sans HDMI connecté à la source, appuyez et maintenez le bouton de l'émetteur pendant plus de 3 secondes, le témoin clignote lentement, relâchez le bouton attendre jusqu'à ce que l'indicateur cesse de clignoter, EDID restauration a été achevée, allumez-le et EDID restaurer.

Touche EQ

Appuyez sur le bouton de réglage de gain EQ pour régler la résolution en fonction des mètres de câble utilisé.

Support technique.

S'il vous plaît pour plus d'informations sur l'installation et la configuration de ce produit aller à notre site web www.approx.es appui de l'article ou écrire un e-mail à l'adresse suivante: [e-mail]

Uvod.

Hvala vam na odabiru HDMI Extender by cat-5e / 6

Opis proizvoda.

APPC14v2 je uređaj koji omogućuje HDMI signal koji nosi jednog mjesta na drugo na RJ-45 kabel, štedi troškove čisto HDMI kabela.

Prvenstveno kroz mrežni kabel CAT 5e ili CAT 6 nosi HD signal iz jedne točke u drugu kuću. Idealno za velike udaljenosti od najviše 30 metara. Ona podržava rezolucije do 1080p.

Otkrijte novi način gledati svoje omiljene filmove i drugdje u kućil

Sadržaj pakiranja

2 * APPC14V2

2*AC/DC5V/1A

Brzo Uputstva.

Bilješka:

Pobrinite se da Vaš paket sadrži elemente gore opisane. Ako ste pronašli bilo koji dio nedostaje ili je oštećen, obratite se prodavaču.

Zahtjevi sustava

2*APPC14V2

TV sa HDMI ulazom

HDMI izlazni uređaj

Kabel RJ45 MAČKA 5e / 6

2*AC/DC5V/1A

Opis dijelova

1. Attention: Ne jamais ouvrir l'appareil, les pièces internes ont un risque d'électrocution.

2. Ne pas insérer d'objets d'aucune sorte dans cette unité à travers les ouvertures car ils pourraient toucher des points de tension qui pourraient provoquer un incendie ou choc électrique.

3. Ne renversez pas de liquide sur l'appareil. Danger court-circuit.

4. Pour le montage sur plafond ou au mur, toujours prendre contact avec un professionnel, risque de chutes à différents niveaux.

5. Nettovez le produit avec un chiffon doux et sec. Toujours avec l'appareil éteint.

6. Suivez les réglementations locales pour l'élimination du produit.

7. Réglez la puissance de l'appareil en fonction du pays d'utilisation.

Reciclado

AEE REI-RAEE 5548 Dans ce manuel, le symbole de poubelle barré indique que le produit est soumis à la directive européenne 2002/96 / CE, les produits électriques et électroniques, les batteries et les piles et autres accessoires doivent nécessairement faire l'objet d'un collecte sélective.

A la fin de la durée de vie utile du dispositif, utiliser les bacs de recyclage. Ce geste contribuera à réduire les risques pour la santé et préserver l'environnement.

Les municipalités et les distributeurs, fourniront des détails essentiels sur le recyclage de votre ancien appareil. Si ce dispositif comporte une batterie interne doit être enlevé et déposé séparément pour une bonne gestion.
