CMRL1 - Télécommande CLARION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande pour éclairage LED
Marque	Clarion
Modèle	CMRL1
Dimensions (émetteur)	85,5 x 40 x 7 mm
Dimensions (récepteur)	102,1 x 76,5 x 36,1 mm
Alimentation (récepteur)	10-15 V DC, 2 A max
Alimentation (émetteur)	Pile CR2025 (3 V)
Fréquence de fonctionnement	433,92 MHz
Portée maximale	15 m (selon batterie et installation)
Modes dynamiques	20
Niveaux de vitesse dynamique	10
Couleurs fixes	20
Couleurs pré-réglées directes	7
Niveaux de luminosité	8
Température de fonctionnement	-20 °C à +70 °C
Capacité de sortie	2 A max
Fusible recommandé	10 A (non inclus)
Installation	Endroit sec et aéré, éviter chaleur extrême, distance minimale de 25 cm des câbles audio
Fonctions principales	Marche/Arrêt, mode démo, mode dynamique, vitesse dynamique, couleur fixe, luminosité, pré-réglage couleur
Usage	Marine, intérieur sec

FOIRE AUX QUESTIONS - CMRL1 CLARION

Comment installer le récepteur CMRL1 ?

Installez le récepteur dans un endroit sec et bien aéré, à l'écart des moteurs ou sources de chaleur. Évitez les zones confinées ou entourées de métal. Maintenez une distance d'au moins 25 cm de tout câble de signal sonore.

Quelle pile utiliser pour la télécommande ?

La télécommande utilise une pile CR2025 (3V). Ouvrez le compartiment à pile pour la remplacer.

Comment régler la luminosité des LED ?

Utilisez la fonction Luminosité pour choisir parmi 8 niveaux disponibles via la télécommande.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord la pile de l'émetteur (CR2025). Assurez-vous que le récepteur est sous tension (10-15V DC) et que le fusible n'a pas sauté. La portée peut varier selon l'état de la pile et les conditions d'installation.

Quels sont les modes dynamiques disponibles ?

Le CMRL1 propose 20 modes dynamiques avec 10 niveaux de vitesse réglables.

Puis-je utiliser la télécommande avec des haut-parleurs LED ?

Oui, mais installez un fusible (non inclus) sur le fil +12V de chaque haut-parleur pour protéger contre les courts-circuits. Consultez les spécifications du haut-parleur pour la valeur du fusible.

Quelle est la portée maximale de la télécommande ?

La portée peut atteindre 15 mètres, mais elle varie selon le niveau de la pile de l'émetteur et les conditions d'installation (obstacles, interférences).

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'eau. Assurez-vous que l'appareil est hors tension avant tout entretien.

Le récepteur est-il étanche ?

Non, le récepteur doit être installé dans un endroit sec et bien aéré. Évitez l'exposition directe aux éléments.

Où trouver des pièces de rechange ou faire réparer l'appareil ?

Contactez le service après-vente Clarion ou un revendeur agréé. La pile CR2025 est standard et disponible dans le commerce. Les fusibles (10A recommandé) s'achètent séparément.

MODE D'EMPLOI CMRL1 CLARION

clarion

MARINE AUDIO

Remarques

• Installer dans un endroit sec et bien aéré; ne pas installer dans une salle à moteurs ou autres endroits où la chaleur est extrême. Ne pas installer là où l'unité sera directement exposée aux éléments.
• Pour obtenir la meilleure performance, éviter les sites d'installation confinés ou les zones entourées de métal ; maintenir une séparation d'au moins 25 cm par rapport à tous les câbles de signal sonore. Veiller à ce que les besoins en courant totaux de tous les circuits LED branchés ne dépasse pas la capacité de sortie du contrôleur.

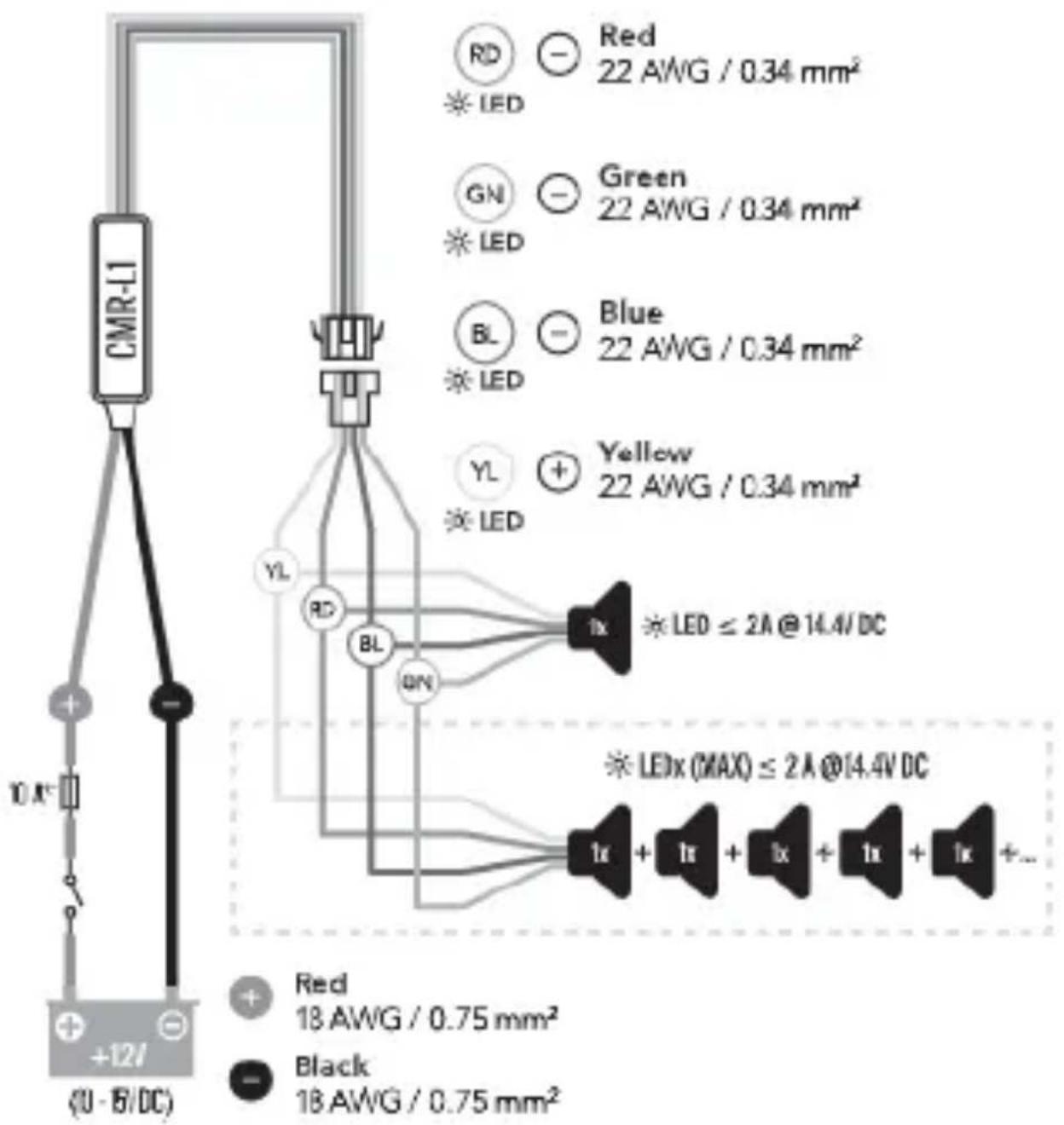

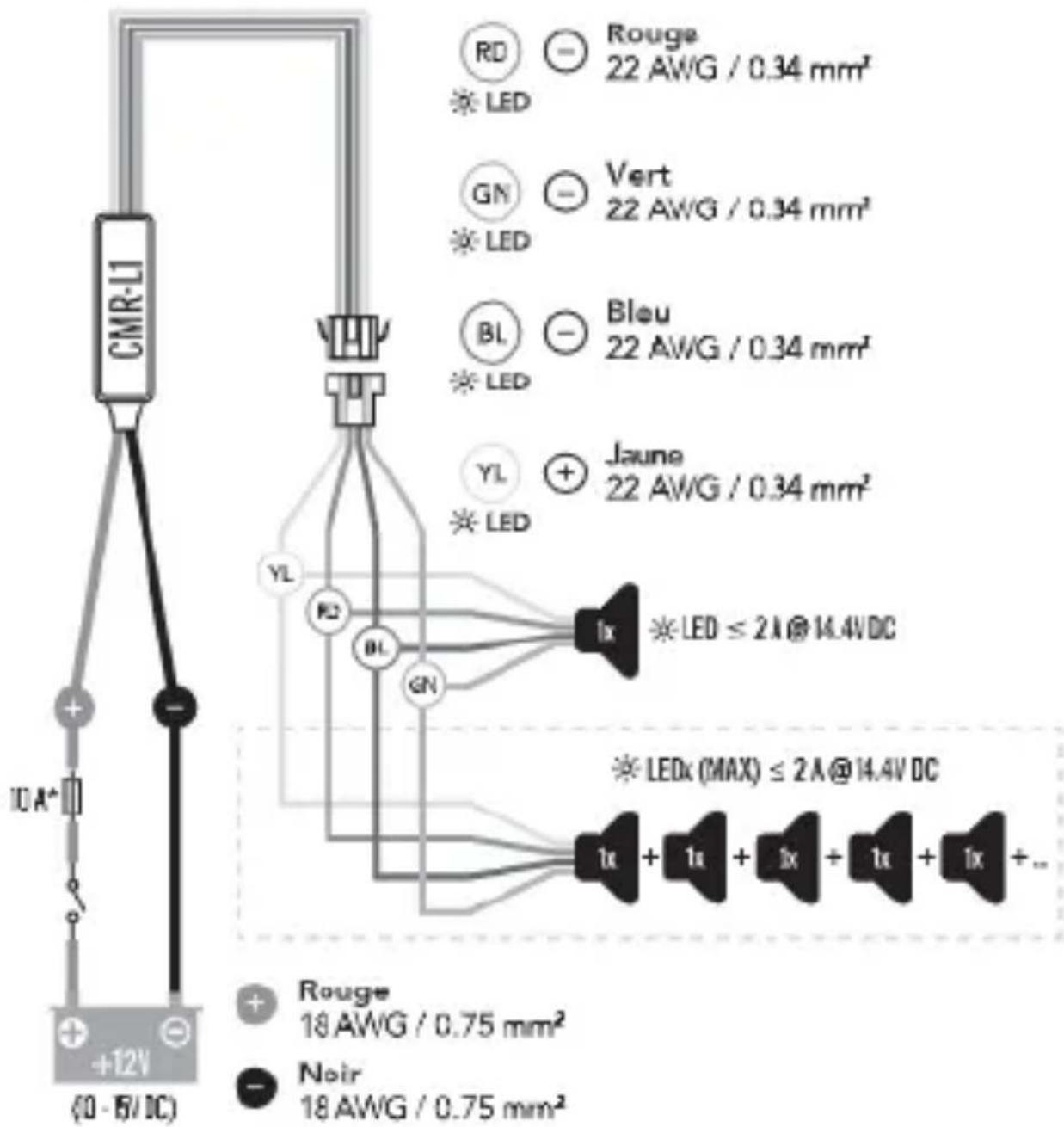

• *Installer sur le point de connexion du fil d'alimentation +12 V (rouge) un fusible (pas inclus) qui correspond à la consommation de courant totale de tous les circuits LED (jusqu'à 10 A).
• Pour une protection contre les courts-circuits, nous recommandons l'installation d'un fusible (pas inclus) au fil de branchement du LED +12V de CHAQUE haut-parleur. Voir les spécifications du LED de votre haut-parleur pour les valeurs des fusibles individuels.

Commande	Fonction
	Alimentation: Marche/Arrêt
	Mode Demonstration: Marche/Arrêt
	Mode Dynamique: Sélectionner depuis 20 modes
	Vitesse Dynamique: Sélectionner depuis 10 niveaux
	Couleur Fixe: Sélectionner depuis 20 couleurs
	Luminosité: Sélectionner depuis 8 niveaux
	Pré-réglage de la Couleur: Sélectionner depuis 7 couleurs

L'appareil a été évalué pour répondre aux exigences générales d'exposition au RF. L'appareil peut être utilisé dans des conditions d'exposition portable, conformément aux exigences d'exposition.

Charactéristiques
Modes Dynamiques	20
Niveau de Vitesse Dynamique	10
Coulours Fixos	20
Coulours Pré-róglés Directes	7
Niveau de Luminosité	8
Tension de Fonctionnement	10 - 15V DC
Plage de Températures de Fonctionnement	-4 B to +158 B (-20 B to +70 B)
Fréquence de Fonctionnement	433.92 MHz
Plage de Fonctionnement*	Jusqu'à 15 m
Capacité de Sortie	2 ampères (maximum)
Valeur ReCOMMANDée Pour le Fuseible	10 ampères (maximum)
Batterie de L'émetteur	CR2025 (3V)
Dimensions (Émetteur)	3.37 in x 1.57 in x 0.28 in 85.5 mm x 40 mm x 7 mm
Dimonsions (Récepteur)	4.02 in x 3.01 in x 1.42 in 102.1 mm x 76.5 mm x 36.1 mm
*La plage de fonctionnement individuelle variera selon le niveau de la batterie de l'émetteur et les conditions d'installation.
