Type de produit	Transpondeur de surveillance HMS
Marque et modèle	Kathrein TVM 850H
Alimentation	11,4–12,6 V DC (70 mA) ou 4,75–5,25 V DC (20 mA)
Consommation électrique	1 W max
Température ambiante	-25 °C à +82 °C
Gamme de fréquences (sortie HF)	5–42 MHz (par pas de 50 kHz)
Gamme de fréquences (entrée HF)	75–90,5 MHz (par pas de 50 kHz)
Modulation	2 FSK, déviation ±57 à ±77 kHz
Impédance de sortie	75 Ω
Niveau de sortie max	104–106 dBµV
Interface de service	RJ12 (LMT) — 38,4 kbit/s, asynchrone
Recherche de fréquence	Automatique sur toute la plage, configurable via MIB
Compatibilité	Système KOM ou autre HMS ; ne pas utiliser avec ORA 820/821, OSR 30/32/50/52, VGF 938, VOS 930/931/940/941/950/951
Montage	Enfoncement jusqu'en butée dans emplacement dédié, fixation par 2 vis M3×25 (couple 1–1,2 Nm)
Identification	Adresse MAC et numéro de série sur autocollant fourni
Sécurité	Installation et raccordement par un électricien qualifié ; respecter EN 50083-1
Garantie	Caduque en cas de modification non autorisée

FOIRE AUX QUESTIONS - TVM 850H KATHREIN

Quel est le rôle du TVM 850H ?

Le TVM 850H est un transpondeur de surveillance HMS destiné à être intégré dans un système de surveillance de tête de réseau (HEC) comme KOM. Il permet la transmission de données de surveillance sur une paire de fréquences montante/descendante.

Comment installer le TVM 850H dans un appareil de base ?

Assurez-vous que le micrologiciel du TVM 850H est adapté à l'appareil de base et que celui-ci est hors tension. Insérez le module à fond dans l'emplacement prévu. Si des points de vissage sont présents, fixez-le avec les deux vis M3×25 fournies en respectant un couple de serrage de 1–1,2 Nm.

Avec quels appareils le TVM 850H ne doit-il pas être utilisé ?

Le TVM 850H ne doit pas être utilisé avec les modèles suivants : ORA 820/821, OSR 30/32/50/52, VGF 938, VOS 930/931/940/941/950/951.

Comment configurer la plage de recherche de fréquence ?

La recherche de fréquence peut être limitée via la MIB du transpondeur en configurant les paramètres suivants : fréquence la plus basse, fréquence la plus haute, pas et activation/désactivation du scan.

Que signifie la LED verte « Receive » ?

La LED verte « Receive » indique que le transpondeur de surveillance est en cours d'interrogation par le contrôleur de tête de réseau (HEC).

Quelle est la tension d'alimentation requise ?

Le TVM 850H fonctionne sous 11,4–12,6 V DC (70 mA typ.) ou 4,75–5,25 V DC (20 mA typ.). La consommation maximale est de 1 W.

Quelle est la plage de température de fonctionnement ?

La température ambiante admissible est de -25 °C à +82 °C.

Comment identifier l'emplacement du transpondeur ?

L'autocollant fourni avec l'adresse MAC et le numéro de série peut être apposé à l'emplacement du transpondeur pour faciliter la correspondance avec le plan topographique du système de surveillance.

Quelles sont les caractéristiques de l'interface RJ12 ?

L'interface RJ12 (LMT) utilise un protocole asynchrone à 38,4 kbit/s, 8 bits de données, 1 bit d'arrêt, sans parité. Brochage : broches 1,2,6 = GND ; broche 3 = RxD ; broche 4 = TxD ; broche 5 = DTR.

Le TVM 850H est-il compatible avec les systèmes autres que KOM ?

Oui, il peut être intégré dans tout système de surveillance compatible HMS, à condition que la paire de fréquences soit conforme aux normes SCTE 25-1 (liaison physique) et SCTE 25-2 (câble de données).

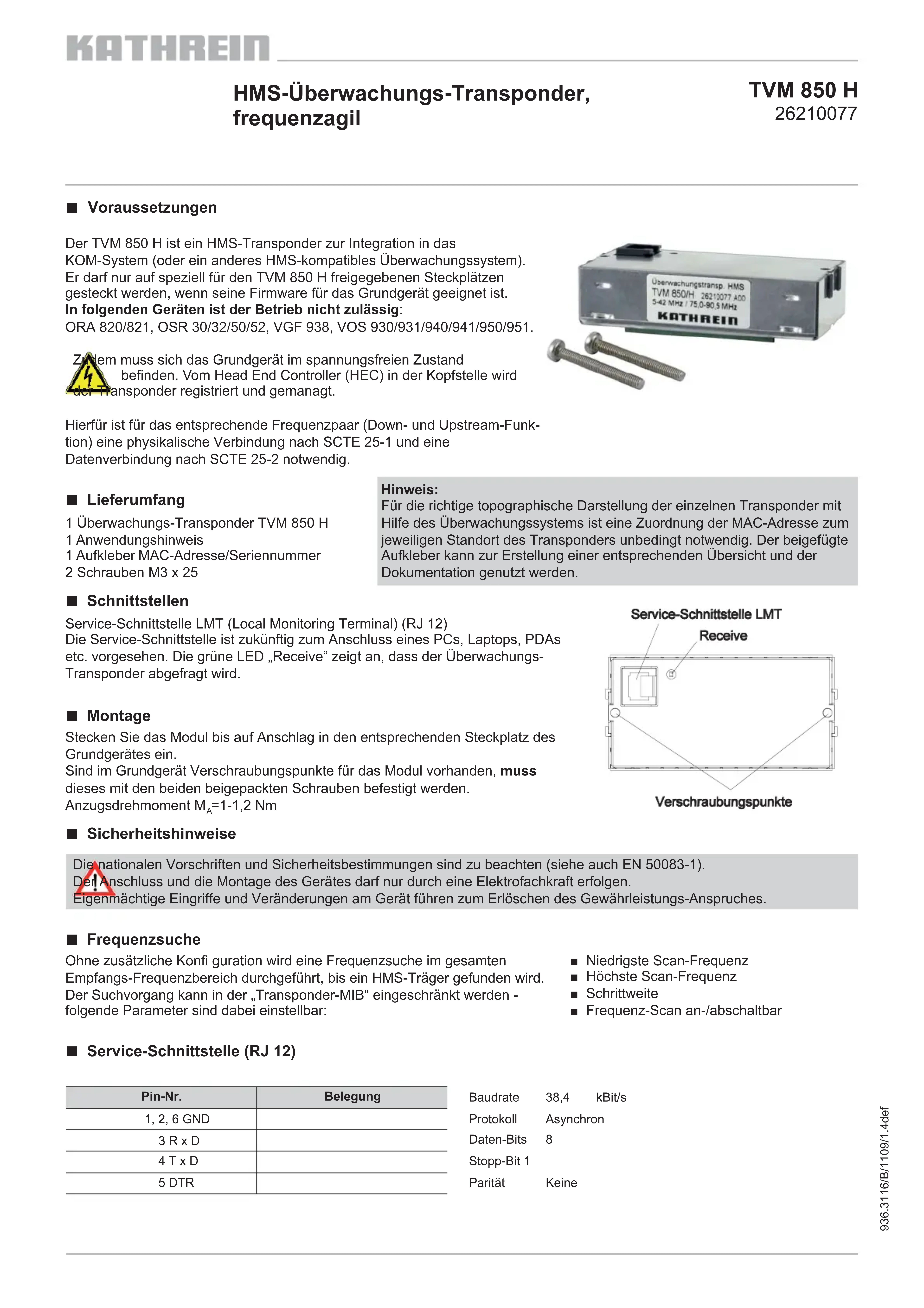

MODE D'EMPLOI TVM 850H KATHREIN

Transpondeur de surveillance HMS à fréquence réglable

TVM 850 H

26210077

Conditions

Le TVM 850 H est un transpondeur HMS pour l'intégration au système KOM (ou un autre système de surveillance compatible à HMS). Il ne peut être inséré que dans des emplacements spécialement autorisés pour le TVM 850 H. Ne pas utiliser le TVM 850 H conjointement avec ces appareils: ORA 820/821, OSR 30/32/50/52, VGF 938, VOS 930/931/940/941/950/951.

Le TVM 850 H peut uniquement être inséré si son micrologiciel est adapté à l'appareil de base. En outre, l'appareil de base ne doit pas être sous tension.

Überwachungstransp. HMS TVM 850/H 26210077 A00 5-42 MHz / 75.0-80.5 MHz KATHREIN

Le transpondeur est enregistré et géré par le contrôleur de tête de réseau (Head End Controller ou HEC).

La paire de fréquences correspondante (fréquence descendante et ascendante) nécessite une liaison physique conforme à la norme SCTE 25-1 et un câble de données conforme à la norme SCTE 25-2.

■ Fournitures

1 transpondeur de surveillance TVM 850 H
1 notice d'utilisation
1 autocollant adresse MAC/N° de série
2 vis M3 x 25

Remarque :

Pour une représentation exacte sur le plan topographique des différents transpondeurs à l'aide du système de surveillance, il est impératif de mettre en correspondance l'adresse MAC avec l'emplacement respectif du transpondeur. L'autocollant joint peut être utilisé pour établir un récapitulatif correspondant et pour la documentation.

Interfaces

Interface de service LMT (Local Monitoring Terminal) (RJ 12).

L'interface de service est prévue pour l'utilisation avec un PC, laptop,

PDA etc. à l'avenir. La LED verte « Receive » indique

que le transporteur de surveillance est en cours d'interrogation.

■ Montage

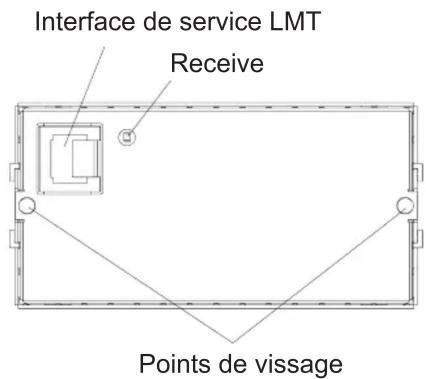

Enfoncez le module jusqu'en butée dans l'emplacement correspondant de l'appareil de base.

Si l'appareil de base comprend des points de vissage pour le module, celui-ci doit être fi xé à l'aide des deux vis jointes.

Couple de serrage M_A=1-1,2 Nm

■ Consignes de sécurité

Respecter les prescriptions nationales et règlements de sécurité (voir également EN 50083-1).

Confier le raccordement et le montage de l'appareil à un électricien qualifié.

Toute intervention et modification de l'appareil sans autorisation préalable rend la garantie caduque.

■ Recherche de fréquence

En l'absence de configuration supplémentaire, une recherche de fréquence se fera sur toute la plage de fréquence de réception, jusqu'à ce qu'une porteuse HMS soit trouvée.

La recherche peut être limitée dans la « MIB transpondeur », les paramètres suivants pouvant être confi gurés :

■ Fréquence scan la plus basse
■ Fréquence scan la plus élevée
■ Pas
■ Scan fréquence activable/désactivable

■ Interface service RJ 12

Broche n° Assignation
1, 2, 6 GND
3 R x D
4 T x D
5 DTR

Taux Baude 38,4 kBit/s

Protocole Asynchrone

Bits données 8

Bit arrêt 1

Parité Aucune

Technischer Anhang

Technical appendix

Annexe technique

■ Anschlussdaten / Connection data / Données de connexion

Messgröße / Measured quantitiy / Quantité mesurée		Bedingung / Condition / Condition	Einheit / Unit / Unité	Messwert / Measured value / Valeur mesurée
				Min. Typ.	Max.
Eingangsspannung / Input voltage / Tension d'entrée	Ub_12		V 11,4	12,6
	Ub_5		V 4,75	5,25
Stromaufnahme / Current drain / Courant		Bei 12 V / At 12 V / A 12 V	mA		70
		Bei 5 V / At 5 V / A 5 V mA 20
Eingangsnennleistung / Power draw / Consommation W 1
Umgebungstemperatur / Ambient temperature / Température ambiante °C -25 82

■ HF-Ausgang PIN 2 / HF Ouput PIN 2 / Sortie HF PIN 2

Messgröße / Measured quantitiy / Quantité mesurée	Bedingung / Condition / Condition	Einheit / Unit / Unité	Min.	Typ.	Max.
Frequenzbereich / Frequency range / Gamme de fréquence	In 50-kHz-Schritten / In 50 kHz steps / en pas de 50 kHz	MHz	5,0		42
Max. Ausgangspegel / Max. output level / Niveau de sortie max.		dBμV	104	105	106
Pegel-Dämpfungsschritte / Level attenuation steps / Pas d'atténuation du niveau	10 Schritte zu je / 10 steps each / 10 pas à	dB	1,5		2,5
Restpegel-Unterdrückung / Residual level rejection / Suppression du niveau rés.	Sender aus / Transmitter off / Emetteur arrêt	dB	60	70
Impedanz / Impedance / Impedance		Ω		75
Modulation/Frequenz-Hub / Modulation/Frequency deviation / Modulation/Déviation de fréquence	2 FSK	kHz	± 57	± 67	± 77
Pegeldifferenz (Mark/Space) / Level difference (Mark/Space) / Différence du niveau (Mark/Space)		dB			2
Modulations-Bandbreite / Modulation band width / largeur bande de modulation	Bei -40 dB / At -40 dB / à -40 dB	kHz			300
Oberwellenabstand / Harmonic wave suppression / Réduction des ondes harmoniques	Bis 120 MHz / At 120 MHz / à 120 MHz	dBc	60
Störungen / Interferences / Brouillages	Sender aus / Transmitter off / Emetteur arrêt
	5-65 MHz	dBμV			30
	65-200 MHz	dBμV			35
	200-862 MHz	dBμV			40

■ HF-Eingang PIN 19 / HF Input PIN 19 / Entrée HF PIN 19

Messgröße / Measured quantitiy / Quantité mesurée	Bedingung / Condition / Condition	Einheit / Unit / Unité	Min.	Typ.	Max.
Frequenzbereich / Frequency range / Gamme de fréquence	In 50-kHz-Schritten / In 50 kHz steps / en pas de 50 kHz	MHz	75		90,5
Empfangs-Selektivität / Reception selectivity / Sélectivité de réception	Abstand eines CW-Trägers *) von der kanalmitte mit 10 dB höherem Pegel als der Kanal / Space from the middle of the channel of a CW carrier *) that has a 10 dB higher level than the channel / Espace du milieu de canal d'une porteuse CW *) avec un niveau de 10 dB plus haut que le canal	kHz	250
Eingangspegel-Bereich / Input level range / Plage du niveau d'entrée		dBμV	50		95
Demodulation/Frequenzhub / Demodulation/Frequency deviation / Démodulation/Déviation du fréquence	2 FSK	kHz	± 57	± 67	± 77
Spiegel-Empfangsdämpfung / Mirror reception attenuation / Affaiblissement de réception miroir	f_in = +21,4 MHz	dB 40

* CW-Träger (Continuos Wave; unmodulierter Datenträger) / CW carrier (continuos wave; unmodulated carrier) /
Porteuse CW (Continuos Wave; porteuse continue non modulée)
