Type de produit	Prise de raccordement multimédia / Routeur
Marque	Kathrein
Modèle	ESM 31
Catégorie	Routeur
Fonctions principales	Découplage élevé entre modem et TV/FM, blocage du bruit d'ingress, distribution large bande TV/radio, voie de retour 5-65 MHz
Atténuation de raccordement	14 dB
Type de couplage	Directionnel
Système de distribution	Bouclage (loop-through)
Connecteurs	IEC mâle, IEC femelle
Normes connecteurs	IEC 61169-2 et IEC 61169-24
Alimentation	Passive (sans alimentation externe)
Montage	Encastré ou sur crépi, boîtes d'encastrement 55-65 mm
Fixation	Griffes et vis
Dimensions (L x l x H)	85 x 85 x 35 mm (estimation)
Poids	100 g (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Installation uniquement par un technicien spécialisé. Ne pas toucher les griffes acérées. Débrancher l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Réparable par un professionnel. Les pièces détachées sont disponibles sur demande auprès du fabricant.
Informations générales	Conforme à la directive EMV 2004/108/EG. Pour réseaux interactifs CATV/HFC.
Température de fonctionnement	0 °C à 40 °C (estimation)

FOIRE AUX QUESTIONS - ESM 31 KATHREIN

Comment installer le routeur ESM 31 ?

L'installation doit être réalisée uniquement par un technicien spécialisé en intérieur et dans un endroit sec. Utilisez les griffes et vis fournies pour le montage dans une boîte d'encastrement de 55 à 65 mm. Assurez-vous de ne pas endommager la tresse extérieure du câble lors du dénudage.

Quelle est l'atténuation de la prise ESM 31 ?

L'atténuation de raccordement (tap loss) de l'ESM 31 est de 14 dB. Veillez à fermer les sorties non utilisées avec une charge adaptée pour respecter les valeurs de blindage.

Puis-je utiliser un modem câble avec cette prise ?

Oui, l'ESM 31 est conçue pour les réseaux interactifs CATV/HFC. Elle offre un découplage élevé entre le connecteur modem et les prises TV/FM, évitant les interférences. La voie de retour fonctionne de 5 à 65 MHz.

Quels types de câbles sont compatibles ?

Utilisez des câbles coaxiaux avec connecteurs IEC conformes aux normes IEC 61169-2 (mâle) et IEC 61169-24 (femelle). Veillez à ne pas endommager la tresse lors du dénudage.

Comment nettoyer la prise ESM 31 ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez jamais de produits abrasifs, de solvants ou de liquides, car ils pourraient endommager les composants.

Que faire si je n'ai pas de signal TV après installation ?

Vérifiez d'abord que les connecteurs sont bien enfoncés et que les sorties non utilisées sont correctement terminées par une charge. Assurez-vous que l'installation a été réalisée par un professionnel et que le câblage est conforme.

La prise est-elle compatible avec la fibre optique ?

L'ESM 31 est conçue pour les réseaux CATV/HFC sur câble coaxial. Pour la fibre optique, un convertisseur ou un terminal optique est nécessaire. Cette prise ne peut pas être directement connectée à une fibre.

Puis-je brancher plusieurs appareils sur une seule prise ?

Non, l'ESM 31 est une prise de couplage directionnel pour systèmes à bouclage. Elle possède une sortie TV/FM et une sortie modem. Pour brancher plusieurs appareils, utilisez un répartiteur adapté.

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible gratuitement en PDF sur le site notice-facile.com pour la référence ESM 31 de Kathrein. Vous pouvez également demander une traduction dans votre langue.

Est-il possible de réparer la prise moi-même ?

La réparation doit être confiée à un professionnel qualifié en raison des risques de blessure (griffes acérées) et de non-respect des normes de blindage. Contactez le service après-vente Kathrein.

MODE D'EMPLOI ESM 31 KATHREIN

Pour réseaux interactifs CATV-/HFC

• Découpling très élevé entre connecteur modem et connecteurs TV/radio évite la réception TV/FM d'être interférée par le modem

• La fonction Ingress Noise Blocking empêche que les récepteurs de l'abonné émettent des signaux parasites

Distribution du signal large bande à raccordement TV et radio

Voie de return: 5-65 MHz

• Solution intégrée ne nécessitant pas de filtre enfichable, donconne protection de l'installation contre toute intervention ultérieure de I'abonné

• Montage facile grâce à collier de cable rabatable et imperdable et serre-cable protégé contre courts-circuits

Avec fixation par griffes et vis pour montage encastré ou sur crépi

Pour boites d'encastrement de 55-65 mm

• Connecteurs selon IEC 61169-2 et IEC 61169-24

• Les prises satisfont à la directive EMV 2004/108/EG valable à la date de leur livreaison

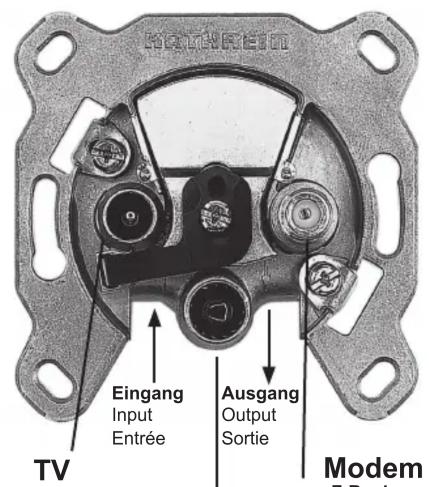

-Stecker
IEC-Connector male IEC-Connectoreur malé

IEC-Buchse
EC-Connector female EC-Connector femelle

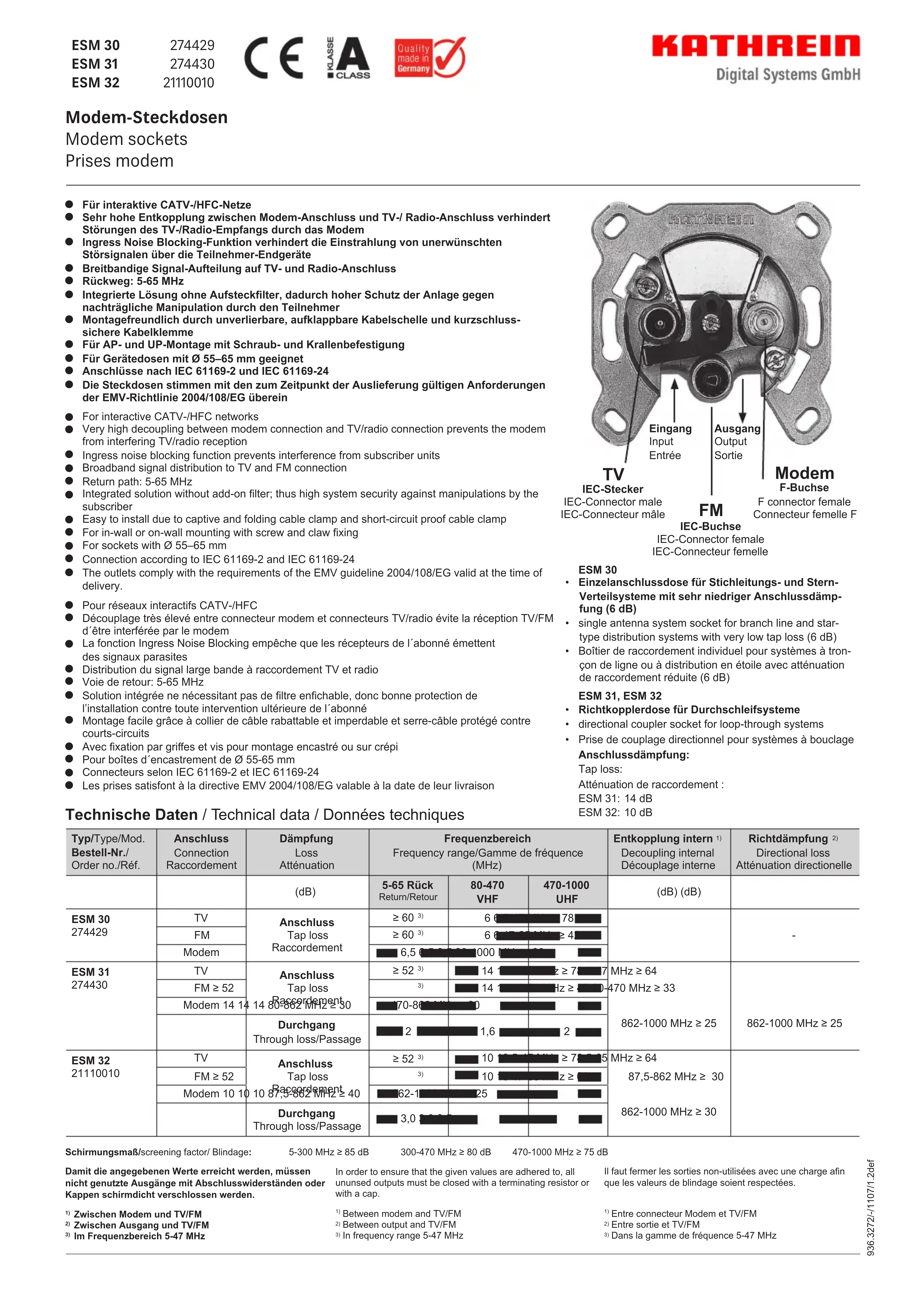

ESM 30

• Einzelanschlussdose für Stichleitungs- und Stern-Verteilysysteme mit sehr niedriger Anschlussdämpfung (6 dB)
• single antenna system socket for branch line and start-type distribution systems with very low tap loss (6 dB)
• Boillier de raccordement individuel pour systèmes à troncon de ligne ou à distribution en étoile avec atténuation de raccordement réduite (6 dB)

ESM 31, ESM 32

• Richtkopplerdose für Durchschnittsysteme
• directional coupler socket for loop-through systems
• Prise de couplage directionnel pour systèmes à bouclage

Anschlussdämpfung:

Tap loss:

Attenuation de raccordement :

ESM 31:14 dB

ESM 32:10 dB

Il faut fermer les sorties non-utilisées avec une charge afin que les valeurs de blinding soient respectées.

1) Entre connecteur Modem et TV/FM
2) Entre sortie et TV/FM
3) Dans la gamme de fréquence 5-47 MHz

Il faut que toutes les prises dans und unite soient équipées avec des prises de courant multimédia si on utilise un modem cable.

Montagehinweise:

Conseils de montage:

• Installation seulement par des techniciens spécialisés
• Installation seulement à l'intérieur en endroits secs.
• Outils de montage:
• Couteau ou aide de dégainement
• Tournevis Philips No. 1 ou tournevis plat 5 × 0,8
• N'endommagez pas la tresse extérieure lors du dégainement (le facteur de blindness sera mis en cause)
• Veillez à ce qu'aucun fil de la tresse ne touche le conducteur interieur (court-circuit)
• Ne touchz pas les pointes des griffes! Danger de blessure!
