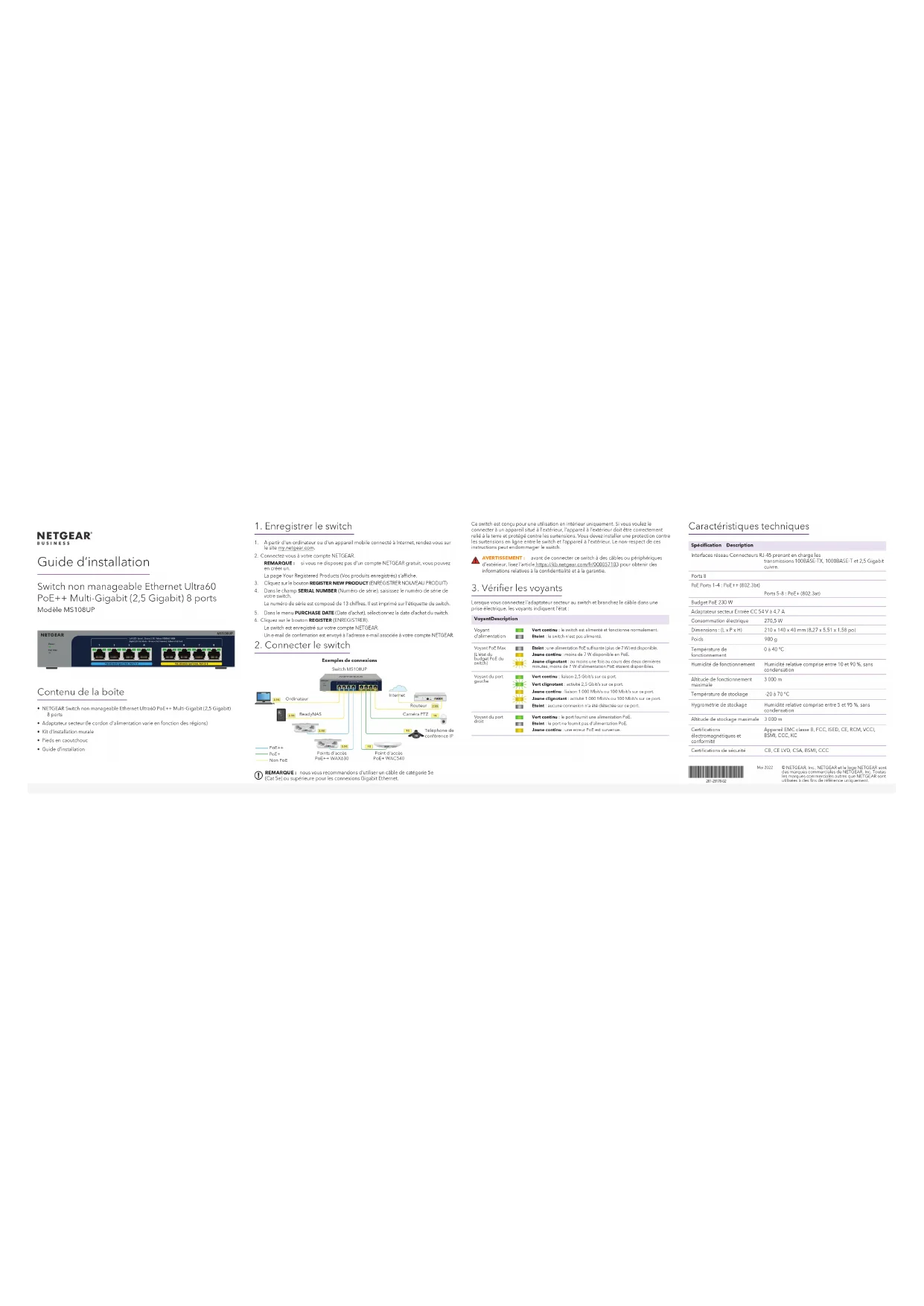

Guide d’installation Mai2022© NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des ns de référence uniquement. Switch non manageable Ethernet Ultra60 PoE++ Multi-Gigabit (2,5Gigabit) 8ports Modèle MS108UP Contenu de la boîte

• NETGEAR Switch non manageable Ethernet Ultra60 PoE++ Multi-Gigabit (2,5Gigabit) 8ports

• Adaptateur secteur (le cordon d'alimentation varie en fonction des régions)

• Kit d'installation murale

1. Enregistrer le switch

1. À partir d'un ordinateur ou d'un appareil mobile connecté à Internet, rendez-vous sur

le site my.netgear.com.

2. Connectez-vous à votre compte NETGEAR.

REMARQUE:  si vous ne disposez pas d’un compte NETGEAR gratuit, vous pouvez en créer un. La page Your Registered Products (Vos produits enregistrés) s’afche.

3. Cliquez sur le bouton REGISTER NEW PRODUCT (ENREGISTRER NOUVEAU PRODUIT)

4. Dans le champ SERIAL NUMBER (Numéro de série), saisissez le numéro de série de

votre switch. Le numéro de série est composé de 13 chiffres. Il est imprimé sur l’étiquette du switch.

5. Dans le menu PURCHASE DATE (Date d’achat), sélectionnez la date d’achat du switch.

6. Cliquez sur le bouton REGISTER (ENREGISTRER).

Le switch est enregistré sur votre compte NETGEAR. Un e-mail de conrmation est envoyé à l'adresse e-mail associée à votre compte NETGEAR.

2. Connecter le switch

Ce switch est conçu pour une utilisation en intérieur uniquement. Si vous voulez le connecter à un appareil situé à l’extérieur, l’appareil à l’extérieur doit être correctement relié à la terre et protégé contre les surtensions. Vous devez installer une protection contre les surtensions en ligne entre le switch et l’appareil à l’extérieur. Le non-respect de ces instructions peut endommager le switch.

3. Vérier les voyants

Lorsque vous connectez l’adaptateur secteur au switch et branchez le câble dans une prise électrique, les voyants indiquent l’état: Voyant Description Voyant d’alimentation

Vert continu: le switch est alimenté et fonctionne normalement.Eteint : le switch n'est pas alimenté.Voyant PoE Max(L'état du budget PoE du switch) Eteint: une alimentation PoE sufsante (plus de 7W) est disponible. Jaune continu: moins de 7W disponible en PoE.Jaune clignotant: au moins une fois au cours des deux dernières minutes, moins de 7W d'alimentation PoE étaient disponibles.Voyant du port gaucheVert continu: liaison 2,5Gbit/s sur ce port.Vert clignotant: activité 2,5Gbit/s sur ce port.Jaune continu: liaison 1000Mbit/s ou 100Mbit/s sur ce port.Jaune clignotant: activité 1000Mbit/s ou 100Mbit/s sur ce port.Eteint : aucune connexion n'a été détectée sur ce port.Voyant du port droitVert continu: le port fournit une alimentation PoE.Eteint: le port ne fournit pas d’alimentation PoE.Jaune continu: une erreur PoE est survenue. Caractéristiques techniques Spécication Description Interfaces réseau Connecteurs RJ-45 prenant en charge les transmissions 100BASE-TX, 1000BASE-T et 2,5Gigabit cuivre. Ports 8 PoE Ports 1–4: PoE++ (802.3bt) Ports 5–8: PoE+ (802.3at) BudgetPoE 230W Adaptateur secteur Entrée CC 54V à 4,7A Consommation électrique 270,5W Dimensions: (LxPxH) 210x140x40mm (8,27x5,51x1,58po) Poids 900g Température de fonctionnement 0à 40°C Humidité de fonctionnement Humidité relative comprise entre 10 et 90%, sans condensation Altitude de fonctionnement maximale 3000 m Température de stockage -20 à 70 °C Hygrométrie de stockage Humidité relative comprise entre 5 et 95%, sans condensation Altitude de stockage maximale 3000 m Certications électromagnétiques et conformité Appareil EMC classe B, FCC, ISED, CE, RCM, VCCI,

Certications de sécurité CB, CE LVD, CSA, BSMI, CCC Exemples de connexions Routeur Internet Téléphone de conférence IP Points d'accès PoE++ WAX630 Switch MS108UP Caméra PTZ Non PoE PoE+ Point d'accès PoE+ WAC540 PoE++ ReadyNAS Ordinateur REMARQUE:  nous vous recommandons d’utiliser un câble de catégorie 5e (Cat 5e) ou supérieure pour les connexions Gigabit Ethernet.

AVERTISSEMENT:  avant de connecter ce switch à des câbles ou périphériques

d’extérieur, lisez l’article https://kb.netgear.com/fr/000057103 pour obtenir des informations relatives à la condentialité et à la garantie.NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA (Etats-Unis)

NETGEAR INTERNATIONAL LTD 

Floor 1, Building 3 University Technology Centre Curraheen Road, Cork, T12EF21, Irlande Fixer le switch au mur Nous vous recommandons d’utiliser les vis de xation fournies. Les vis ontun diamètre de 6,5mm (0,25po) et une longueur de 16mm (0,63po).

1. Repérez les deux trous de montage sur le panneau inférieur du switch.

2. Repérez et percez deux trous de montage dans le mur sur lequel vous souhaitez

monter le switch. Les deux trous de montage doivent être écartés de 100mm (3,95po) de centre à centre.

3. Insérez les chevilles fournies dans le mur et serrez les vis avec un tournevis cruciforme

n°2. Laissez une partie saillante d’environ 4mm pour chaque vis par rapport au mur de sorte à pouvoir insérer les vis dans les trous sur le panneau du bas. Considérations relatives au PoE L’alimentation PoE fournie par le switch est hiérarchisée par ordre de ports ascendant (du port 1 au port 15). Le switch peut fournir un total de 230W pour l’ensemble des ports PoE+ et PoE++ actifs.

• Ports 1–4: chaque port peut fournir jusqu'à 60W d'alimentation PoE++ (802.3bt).

• Ports 5–8: chaque port peut fournir jusqu'à 30W d'alimentation PoE+ (802.3at). Ce tableau montre les gammes de puissance sans éléments ignorés, calculées avec la longueur maximale du câble de 100mètres. Si un appareil reçoit une alimentation PoE insufsante du switch, pensez à utiliser un câble plus court. Classe  d'appareil Norme PoE  compatible Description de  la classe Puissance  maximale  fournie par  le switch Puissance  fournie à  l’appareil 0 PoE, PoE+ et PoE++ Alimentation par défaut (complet) 15,4W 0,44W-13,0W 1 PoE, PoE+ et PoE++ Très basse puissance 4,0W 0,44W – 3,84W 2 PoE, PoE+ et PoE++ Basse puissance 7,0W 3,84W – 6,49W 3 PoE, PoE+ et PoE++ Puissance moyenne 15,4W 6,49W-13,0W 4 PoE+ et PoE++ Puissance élevée 30,0W 13,0W-25,5W 5 PoE++ Ultra-haute puissance 45,0W 25,5W-40,0W 6 PoE++ Ultra-haute puissance 60W 40,0W-51,0W Dépannage du PoE Voici quelques conseils qui vous aideront à corriger les problèmes de PoE qui peuvent survenir:
