MODE D'EMPLOI TUF Gaming VG30VQL1A ASUS

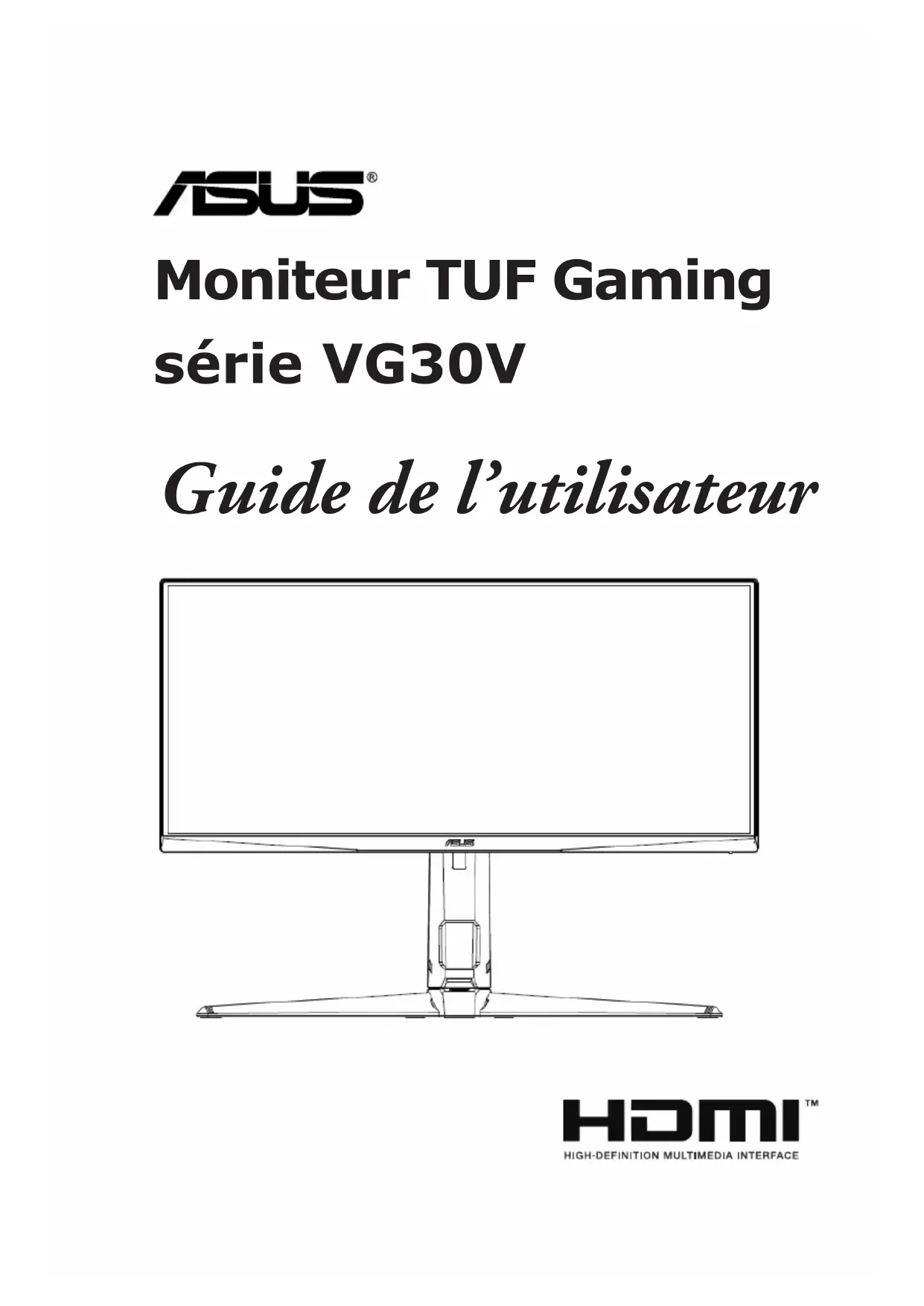

Moniteur TUF Gaming série VG30V Guide de l’utilisateurii Première édition V1 Juillet 2021 Copyright © 2021 ASUSTeK COMPUTER INC. Tous droits réservés. Aucune partie de cette publication, y compris les produits et logiciels y étant décrits, ne peut être reproduite, transmise, transcrite, stockée dans un système d’interrogation ou traduite dans une langue quelconque sous quelque forme et par quelque moyen que ce soit, exception faite de la documentation conservée par l’acheteur à des fins de sauvegarde, sans l’autorisation écrite expresse de ASUSTeK COMPUTER INC. (« ASUS ») La garantie du produit ou service ne sera pas prolongée si : (1) le produit est réparé, modifié ou altéré, à moins que ladite réparation, modification ou altération soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit soit défiguré ou manquant. ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUELLE QU’ELLE SOIT, EXPRESSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITE MARCHANDE OU DE COMPATIBILITE A DES FINS PARTICULIERES. EN AUCUN CAS ASUS, SES DIRECTEURS, MEMBRES DE LA DIRECTION, EMPLOYES OU AGENTS NE SAURONT ETRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPECIAUX, CIRCONSTANCIELS OU CONSEQUENTS (Y COMPRIS LES DOMMAGES POUR PERTES DE PROFIT, PERTE D’UTILISATION, D’INSTALLATION OU D’EQUIPEMENT, ARRET D’ACTIVITE ET SIMILAIRE), MEME SI ASUS A ETE AVISEE DE LA POSSIBILITE DE TELS DOMMAGES DECOULANT DE TOUT DEFAUT OU D’ERREUR CONTENU DANS LE PRESENT MANUEL OU PRODUIT. LES SPECIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRESENT MANUEL SONT FOURNIS A TITRE D’INFORMATION UNIQUEMENT ET SONT SOUS RESERVE DE CHANGEMENT A TOUT MOMENT SANS PREAVIS ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N’ENDOSSE AUCUNE RESPONSABILITE OU ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAITRE DANS LE PRESENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS. Les noms de produits et raisons sociales qui apparaissent dans le présent manuel peuvent ou non être des marques commerciales ou droits d’auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu’à titre d’identification et d’explication et au bénéfice de leurs propriétaires, sans intention de contrevenance.iii Table des matières Avertissements.................................................................................iv Informations de sécurité...................................................................v Soin & Nettoyage ..............................................................................vi Takeback Services ..........................................................................vii Informations produit pour le label énergétique de l’UE ..............vii

Chapitre 1 : Présentation du produit

1.3 Présentation du moniteur ................................................. 1-2

Chapitre 2 : Installation

2.1 Assemblage de la base/du bras du moniteur ................. 2-1

2.2 Réglage du moniteur ......................................................... 2-2

2.3 Démontage du bras/de la base (montage mural VESA

2.6 Mise sous tension du moniteur ........................................ 2-5

Chapitre 3 : Instructions générales

3.1 Menu OSD (Affichage à l’écran) ...................................... 3-1

3.1.1 Reconfiguration ...................................................... 3-1

3.1.2 Présentation des fonctions OSD ............................ 3-1

3.2 Résumé des spécifications .............................................. 3-8

3.5 Modes de fonctionnement pris en charge ..................... 3-12iv

Avertissements Déclaration de la Commission Fédérale des Télécommunications (FCC) Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes :

• Cet appareil ne doit pas causer d’interférences nuisibles, et

• Cet appareil doit être capable d’accepter toutes les interférences, y compris les interférences pouvant provoquer un fonctionnement indésirable. Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de Catégorie B, conformément à la Section 15 du règlement de FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre une énergie en radiofréquence et, s’il n’est pas installé et utilisé selon les instructions, il peut entraîner des interférences nuisibles aux communications radio. Cependant, aucune garantie n'est donnée qu'il ne causera pas d'interférence dans une installation donnée. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Réorienter ou déplacer l'antenne de réception.

• Augmenter la distance entre l’appareil et le récepteur.

• Connecter l'appareil sur une prise secteur ou sur un circuit différent de celui sur lequel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio/télévision qualifié pour de l'aide. L'utilisation de câbles blindés pour la connexion du moniteur à la carte graphique est requise par le règlement de la FCC pour assurer la conformité. Toute modification ou changement qui n’a pas été directement approuvé par le parti responsable de la conformité peut annuler le droit de l’utilisateur à utiliser cet appareil. Déclaration de la commission canadienne des communications Cet appareil numérique ne dépasse pas les limites de la classe B pour les émissions de sons radio depuis des appareils numériques, définies dans le règlement sur les interférences radio de la commission canadienne des communications. Cet appareil numérique de classe B est conforme au règlement canadien ICES-003. This Class B digital apparatus meets all requirements of the Canadian Interference - Causing Equipment Regulations. Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouiller du Canada.v Informations de sécurité

• avant de mettre en place l’écran, lisez attentivement toute la documentation fournie avec le paquet.

• pour éviter les risques d’incendie ou de choc, ne jamais exposer le moniteur à la pluie ou à l’humidité. N’essayez jamais d’ouvrir le moniteur. Les tensions élevées dangereuses à l’intérieur du moniteur peuvent entraîner de graves lésions physiques.

• si l’alimentation électrique est cassée, n’essayez pas de la réparer vous-même. Contactez un technicien qualifié ou votre détaillant.

• avant d’utiliser le produit, assurez-vous que tous les câbles sont correctement connectés et que les câbles d’alimentation ne sont pas endommagés. Si vous détectez des dégâts, contactez votre dealer immédiatement.

• des fentes et des ouvertures à l’arrière ou en haut de la chambre sont prévues pour la ventilation. Ne bloquez pas ces machines. Ne jamais placer ce produit à proximité ou au- dessus d’un radiateur ou d’une source de chaleur, sauf si une ventilation appropriée est prévue.

• le moniteur ne doit être actionné qu’à partir du type de source d’énergie indiqué sur l’étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique de votre maison, consultez votre concessionnaire ou votre compagnie d’électricité locale.

• utilisez la prise d’alimentation appropriée conforme à votre standard local.

• ne pas surcharger les bandes de puissance et les cordes d’extension. Une surcharge peut entraîner un incendie ou un choc électrique.

• éviter la poussière, l’humidité et les températures extrêmes. Ne placez pas le moniteur dans une zone où il pourrait être mouillé. Placez le moniteur sur une surface stable.

• débrancher l’appareil pendant un orage ou s’il ne sera pas utilisé pendant une longue période. Cela protégera le moniteur des dommages dus aux surtensions.

• ne jamais pousser des objets ou renverser du liquide de quelque nature que ce soit dans les fentes du moniteur.

• pour assurer un fonctionnement satisfaisant, utiliser le moniteur uniquement avec des ordinateurs listés UL qui ont des réceptacles appropriés configurés entre

• si vous rencontrez des problèmes techniques avec l’écran, contactez un technicien qualifié ou votre détaillant.

• le réglage du contrôle de volume et de l’égalisation à d’autres paramètres que la position centrale peut augmenter la tension de sortie des écouteurs et, par conséquent, le niveau de pression acoustique.

• les équipements de classe I doivent être raccordés à une sortie de prise avec une mise à la terre protectrice. La prise est utilisée comme dispositif de déconnexion, la prise doit être facilement accessible.

• une personne peut tomber, causant des blessures graves ou la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en prenant des précautions simples telles que: - toujours utiliser des armoires, des cages ou des méthodes de montage recommandées par le fabricant du moniteur. - toujours utiliser des meubles qui supportent l’écran. - toujours veiller à ce que le moniteur ne dépasse pas le bord du mobilier de soutien. - toujours éduquer les enfants sur les dangers de grimper sur les meubles pour atteindre le moniteur ou ses commandes. - toujours brancher des cordons et des câbles connectés à votre moniteur pour qu’ils ne puissent pas être trébuchés, tirés ou saisis.vi Ce symbole de poubelle sur roulettes indique que le produit (appareil électrique, électronique ou batterie cellule contenant du mercure) ne doit pas être jeté dans une décharge municipale. Référez-vous à la règlementation locale pour plus d'informations sur la mise au rebut des appareils électroniques. Soin & Nettoyage

• Avant de soulever ou de déplacer votre moniteur, il est préférable de débrancher les câbles et le cordon d'alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne soulevez pas le moniteur en tenant le support ou le cordon d’alimentation.

• Nettoyage. Éteignez votre moniteur et débranchez le cordon d’alimentation. Nettoyez la surface du moniteur à l’aide d’un chiffon sans peluche et non abrasif. Les tâches rebelles peuvent être enlevées avec un chiffon légèrement imbibé d'une solution détergente douce.

• Évitez d'utiliser un nettoyant contenant de l'alcool ou de l'acétone. Utilisez un produit de nettoyage prévue pour les écrans LCD. N’aspergez jamais de nettoyant directement sur l’écran car il pourrait goutter dans le moniteur et entraîner un choc électrique. Les symptômes suivants sont normaux avec le moniteur :

• En raison de la nature de la lumière fluorescente, l'écran peut scintiller pendant la première utilisation. Eteignez le commutateur d’alimentation et rallumez-le pour vous assurer que le vacillement disparaît.

• Il se peut que vous trouviez l'écran irrégulièrement lumineux selon le motif de bureau que vous utilisez.

• Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l'écran même lorsque l'image a été changée. L'écran se rétablit lentement, ou bien vous pouvez éteindre l'alimentation pendant quelques heures.

• Lorsque l’écran devient noir ou clignote, ou qu'il ne s’allume plus, contactez votre revendeur ou un centre de réparation pour remplacer les pièces défectueuses. Ne réparez pas l'écran par vous-même! - ne jamais placer un moniteur dans un endroit instable. — ne jamais placer le moniteur sur des meubles de grande hauteur (armoires ou étagères, par exemple) sans ancrer le mobilier et le moniteur sur un support approprié. — ne jamais placer le moniteur sur les tissus ou autres matériaux qui peuvent se trouver entre le moniteur et le mobilier de soutien. — ne jamais placer des objets susceptibles d’inciter les enfants à grimper, tels que des jouets, sur le dessus de l’écran ou sur les meubles sur lesquels l’écran est placé.vii Conventions utilisées dans ce guide ATTENTION : Informations pour éviter de vous blesser en essayant de terminer un travail.

AVERTISSEMENT : Informations pour éviter d’endommager les

composants en essayant de terminer un travail. IMPORTANT : Informations que vous DEVEZ suivre pour terminer une tâche. REMARQUE : Astuces et informations supplémentaires pour aider à terminer un tâche. Où trouver plus d’informations Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel.

1. Sites Web de ASUS

Les sites Web internationaux d’ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d’ASUS. Référez- vous au site: http://www.asus.com

Merci d'avoir acheté un moniteur LCD d'ASUS

Le dernier moniteur à écran LCD large d’ASUS offre un affichage plus large, plus lumineux et d’une clarté cristalline, en plus de toute une gamme de fonctions qui améliorent votre séance de visionnage. Avec ces fonctions du moniteur, vous pouvez profiter du confort et vous régaler d’une expérience visuelle !

1.2 Contenu de la boîte

Vérifiez que tous les éléments suivants sont présents dans la boîte : Moniteur LCD Base du moniteur Guide de mise en route Carte de garantie Cordon d’alimentation Câble DisplayPort (en option) Câble HDMI (en option) Câble USB (en option) Si l’un des éléments ci-dessous est endommagé ou manquant, contactez immédiatement votre revendeur.1-2 Chapitre 1 : Présentation du produit

1.3 Présentation du moniteur

• Active le menu OSD. Active l’élément du menu OSD sélectionné.

• Augmente/diminue les valeurs ou déplace votre sélection en haut/ bas, à gauche/droite.

• Affiche la barre de sélection de l’entrée quand le moniteur entre en mode veille ou affiche le message « PAS DE SIGNAL ».

• Quitte l’élément du menu OSD.

• Affiche la barre de sélection de l’entrée quand le moniteur entre en mode veille ou affiche le message « PAS DE SIGNAL ».

• Bascule la fonction Serrure entre activée et désactivée avec un appui long pendant 5 secondes.

3. Bouton Raccourci 1 :

• Valeur par défaut : GamePlus.

• Pour modifier la fonction du raccourci, allez dans le menu MyFavorite > Raccourci > Raccourci 1.

• Affiche la barre de sélection de l’entrée quand le moniteur entre en mode veille ou affiche le message « PAS DE SIGNAL ».

4. Bouton Raccourci 2 :

• Valeur par défaut : GameVisual.

• Pour modifier la fonction du raccourci, allez dans le menu MyFavorite > Raccourci > Raccourci 2.

• Affiche la barre de sélection de l’entrée quand le moniteur entre en mode veille ou affiche le message « PAS DE SIGNAL ».1-3Moniteur ASUS TUF Gaming série VG30V

5. Bouton d’alimentation/voyant d’alimentation

• Pour allumer ou éteindre le moniteur.

• Les couleurs du témoin d'alimentation sont indiquées dans le tableau ci-dessous. État Description Blanc MARCHE Orange Mode Veille/Aucun signal ETEINT ETEINT

1.3.2 Vue de derrière

1. Port DC-IN. Ce port sert à brancher le cordon d’alimentation.

2. USB Type B. Ce port est utilisé pour connecter un câble en

amont USB. La connexion active les ports USB du moniteur.

3. USB Type A. Ces ports permettent de connecter des appareils

USB, comme un clavier/une souris USB, un lecteur de mémoire flash USB, et.

4. Port HDMI. Ce port est pour la connexion avec un périphérique

5. Port HDMI. Ce port est pour la connexion avec un périphérique

6. DisplayPort. Ce port est pour la connexion d’un périphérique

compatible DisplayPort.

7. Prise de l’écouteur. Ce port n’est disponible que lorsqu’un câble

HDMI/DisplayPort est connecté.

8. Fente de verrouillage Kensington.

9. Boutons de commande.

91-4 Chapitre 1 : Présentation du produit

1.3.3 Fonction GamePlus

La fonction GamePlus fournit une boîte à outils et crée un meilleur environnement de jeu pour les utilisateurs pendant différents types de jeux. La superposition de viseur avec 6 différentes options de viseur vous permet de choisir celle qui convient le mieux à votre jeu. Il y a aussi une minuterie à l’écran que vous pouvez positionner sur la gauche de l’écran afin de pouvoir garder une trace du temps de jeu écoulé. Tandis que le compteur de FPS (frames per second/images par seconde) vous permet de connaître la fluidité de l’exécution du jeu. Alignement écran affiche des lignes d’alignement sur les 4 côtés de l’écran, servant d’outil facile et pratique pour que vous puissiez aligner plusieurs moniteurs parfaitement. La fonction Tireur d’élite (disponible uniquement lorsque HDR est désactivé sur votre appareil) est personnalisée pour les jeux de tir subjectif. Vous pouvez sélectionner le taux d’agrandissement et le type d’alignement en séquence. Pour activer GamePlus :

1. Appuyez la touche spéciale GamePlus.

2. Déplacez le bouton ( ) en haut/bas pour sélectionner entre les

différentes fonctions.

3. Appuyez le bouton ( ) ou déplacez le bouton ( ) à droite

pour confirmer la fonction choisie, et déplacez le bouton ( ) en haut/bas pour naviguer dans les réglages. Déplacez le bouton ( ) à gauche pour revenir en arrière, arrêter et quitter.

4. Mettez en surbrillance le réglage désiré et appuyez le bouton

( ) pour l’activer. Appuyez le bouton pour le désactiver. Menu principal GamePlus GamePlus — Viseur GamePlus — Minuterie GamePlus — Compteur de FPS GamePlus FPS (Practice Mode) Crosshair Timer FPS Counter Display Alignment GamePlus GamePlus GamePlus FPS1-5Moniteur ASUS TUF Gaming série VG30V

1.3.4 Fonction GameVisual

La fonction GameVisual vous aide à sélectionner facilement les différents modes d'affichage. Pour activer GameVisual : Faites votre sélection en appuyant plusieurs fois sur le raccourci GameVisual.

• Mode Paysage : Ceci est le meilleur choix pour l’affichage de photos de paysage avec la technologie d’amélioration vidéo de GameVisual

• Mode course : Ceci est le meilleur choix pour les jeux de course avec la technologie d’amélioration vidéo de GameVisual

• Mode cinéma : Ceci est le meilleur choix pour regarder les films avec la technologie d’amélioration vidéo de GameVisual

• Mode RTS/RPG : Ceci est le meilleur choix pour les jeux de stratégie en temps réel (RTS) et les jeux de rôle (RPG) avec la technologie d’amélioration vidéo de GameVisual

• Mode FPS : Ceci est le meilleur choix pour les jeux de tir subjectifs (FPS) avec la technologie d’amélioration vidéo de GameVisual

• Mode sRGB : Ceci est le meilleur choix pour afficher les photos et graphiques des PC.

• MOBA Mode : Ceci est le meilleur choix pour les jeux d’arène de combat en ligne multijoueur avec la technologie d’amélioration vidéo de GameVisual

• En Mode course, la fonction suivante n’est pas configurable par l’utilisateur : Saturation, Teinte de peau, ASCR.

• En Mode sRGB, les fonctions suivantes ne sont pas configurables par l’utilisateur : Luminosité, Contraste, Saturation, Température Couleur, Teinte de peau, ASCR.

• En Mode MOBA, la fonction suivante n’est pas configurable par l’utilisateur : Saturation, Teinte de peau, ASCR.1-6 Chapitre 1 : Présentation du produit2-1Moniteur ASUS TUF Gaming série VG30V

2.1 Assemblage de la base/du bras du

moniteur Pour assembler la base du moniteur :

1. Posez doucement le moniteur face à terre sur une table.

2. Fixez la base sur le bras, en vous assurant bien que la languette qui se

trouve sur le bras entre dans la rainure sur la base.

3. Assurez la base au bras en serrant la/les vis.

Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur. Taille de vis de la base : M6 x 16,2 mm.

22-2 Chapitre 2 : Installation

2.2 Réglage du moniteur

• Pour une vision optimale, il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur pour qu’il soit confortable.

• Tenez le pied pour empêcher le moniteur de tomber quand vous le changez d’angle.

• L’angled’ajustementrecommandéest+20˚à-5˚(inclinaison)/+25˚à -25˚(pivot)/±130mm (ajustement de la hauteur). (Pivoter) (Réglage de la hauteur)(Basculer) Il est normal que le moniteur tremble légèrement quand vous ajustez l’angle de vision. -5°~+20° ±130mm

• Pivotes ±90° pour l’emballage uniquement, utiliser cette fonctionnalité endommagera

• la machine.2-3Moniteur ASUS TUF Gaming série VG39

2.3 Démontage du bras/de la base

(montage mural VESA seulement) Le bras/la base détachable de ce moniteur, est spécialement conçu pour une installation murale VESA. Pour démonter le bras/la base :

1. Posez doucement le moniteur face à terre sur une table.

2. Retirez les caoutchoucs dans les quatre trous de vis. (Figure 1)

3. Retirez la base (Figure 2).

4. Utilisez un tournevis pour enlever la vis sur la charnière (Figure 3),

puis retirez la charnière. (Figure 1) (Figure 2) (Figure 3) Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur.

• Le kit de montage mural VESA (100 x 100 mm) est acheté séparément.

• Utilisez seulement un support de montage mural listé UL avec un poids/une charge minimale de 22,7kg (taille des vis : M4 x 10 mm)2-4 Chapitre 2 : Installation

2.4 Gestion des câbles

Vous pouvez organiser les câbles en utilisant la fente de gestion des câbles. Retirez le couvercle avant de passer les câbles dans la fente et remettez le couvercle en place.

2.5 Branchement des câbles

Branchez les câbles selon les instructions suivantes :

• Pour brancher le cordon d’alimentation : a. brancher fermement une extrémité du cordon d’alimentation dans l’interface d’entrée du courant continu sur le moniteur. b. raccorder l’autre extrémité du câble d’alimentation à la prise d’alimentation.

• Pour brancher le câble DisplayPort/HDMI : a. Branchez une extrémité du câble DisplayPort/HDMI sur le port DisplayPort/HDMI du moniteur. b. Branchez l’autre extrémité du câble DisplayPort/HDMI sur le port DisplayPort/HDMI de votre ordinateur.

12-5Moniteur ASUS TUF Gaming série VG30V

• Pour utiliser l’écouteur : connectez l’extrémité avec le connecteur à la prise écouteur du moniteur lorsqu’un signal HDMI ou DisplayPort est transmis.

• Utilisation des ports USB 3.0 : Prenez le câble USB 3.0 fourni, et branchez la plus petite extrémité (type B) du câble USB en amont au port USB en amont du moniteur, et la plus grande extrémité (type A) au port USB 3.0 de votre ordinateur. Assurez-vous que la dernière version du système d’exploitation Windows 7/Windows 10 est installée sur votre ordinateur. Cela permettra aux ports USB du moniteur de fonctionner. Lorsque ces câbles sont branchés, vous pouvez choisir le signal désiré en utilisant l'élément Sélection Entrée dans le menu OSD.

2.6 Mise sous tension du moniteur

Appuyez sur le bouton d’alimentation . Voir page 1-2 pour l’emplacement du bouton d’alimentation. Le témoin d’alimentation s'allume en blanc pour indiquer que le moniteur est allumé.2-6 Chapitre 2 : Installation3-1 Moniteur ASUS TUF Gaming série VG30V

1. Appuyez sur le bouton ( ) pour activer le menu OSD.

2. Déplacez le bouton ( ) en haut/bas pour naviguer dans les fonctions.

Mettez la fonction voulue en surbrillance, et appuyez bouton ( ) pour l’activer. Si la fonction sélectionnée dispose d’un sous-menu, déplacez le bouton ( ) vers le haut/bas pour vous déplacer dans les fonctions du sous-menu. Sélectionnez la fonction de sous-menu désirée et appuyez sur le bouton ( ) ou déplace bouton ( ) à droite pour l’activer.

3. Déplacez le bouton ( ) vers le haut/bas pour modifier les paramètres

de la fonction sélectionnée.

4. Pour quitter et enregistrer le menu OSD, appuyez sur le bouton ou

déplacez le bouton ( ) vers la gauche plusieurs fois, jusqu’à ce que le menu OSD disparaisse. Pour ajuster d’autres fonctions, répétez les étapes 1-3.

3.1.2 Présentation des fonctions OSD

Chapitre 3 : Instructions générales

• OD Variable : Améliore le temps de réponse du niveau de gris du panneau LCD. La plage de réglage est de Niveau 0 à Niveau 5. Cette fonction n’est pas disponible lorsque ELMB est activé.

• FreeSync Premium : Permet une source de graphique prenant en charge la Adaptive-Sync* d’ajuster dynamiquement lafréquencede rafraîchissementdel’affichageenfonctiondes fréquences d’images typiques du contenu pour une mise à jour de l’affichageàefficacité énergétique,pratiquementsanssaccadeetàfaible latence.

• FreeSync Premium e peut être activé que entre 48Hz~180Hz pour HDMI et 48Hz~200Hz pour DisplayPort.

• PourlesGPUprisencharge,laconfigurationsystèmeminimaleduPCet les pilotes requis, veuillez contacter les fabricants des GPU.

• ELMB: Active/désactive la fonction ELMB (Extreme Low Motion Blur). Cette fonction est disponible lorsque le taux de rafraîchissement est de 120Hz, 144Hz ou 180Hz.

• • cette fonction est disponible lorsque le taux de rafraîhissement est de 144Hz, 165Hz,180Hz ou 200Hz. Pour activer ELMB, désactivez d’abord la fonction FreeSync Premium .

• GamePlus : Voir « 1.3.3 Fonction GamePlus » pour des détails.

• GameVisual : Voir « 1.3.4 Fonction GameVisual » pour des détails.

• Shadow Boost : L’Optimisation des couleurs sombres ajuste la courbe de gamma du moniteur pour enrichir les tons sombres dans une image rendant les scènes et objets sombres beaucoup plus facile à voir. Cette fonction est uniquement disponible en Mode course, Mode RTS/RPG, Mode FPS ou Mode sRGB.

• Contrôle de l’aspect󽤇󵤏󵤕󵒪󶈂󶀑󵼓󶎪󵐳󵄔󶀆󵌕Plein écran 4:3 Adaptive-SyncHDR 3-4

Chapitre 3 : Instructions générales

• Filtre de lumière bleue

• Niveau 0 : Aucun changement.

• Niveau 1~4 : Plus le niveau est élevé, moins la lumière bleue est dispersée. Lorsque le Filtre de lumière bleue est activé, les réglages par défaut du Mode course seront automatiquement importés. Entre le Niveau 1 au Niveau 3, la fonction Luminosité est configurable par l’utilisateur. Le Niveau 4 est un réglage optimisé. La fonction Luminosité n’est pas configurable par l’utilisateur. Le moniteur utilise un panneau à faible lumière bleue et est conforme à la norme TÜV Rheinland en mode de réinitialisation d’usine/par défaut. Veuillez consulter ce qui suit pour alléger la fatigue oculaire :

• Vousdevezvouséloignerpendantuncertaintempsdel'affichagesivous travaillez pendant de longues heures. Il est conseillé de faire des pauses courtes (au moins 5 minutes) après environ 1 heure de travail continu àl'ordinateur.Fairedespausescourtesetfréquentesestplusefficace qu'une seule pause plus longue.

• Pour réduire la fatigue oculaire et la sécheresse de vos yeux, vous devez reposer vos yeux périodiquement en vous concentrant sur des objets éloignés.

• Les exercices oculaires peuvent aider à réduire la fatigue oculaire. Répétez ces exercices souvent. Si la fatigue oculaire persiste, veuillez consulter un médecin. Exercices oculaires : (1) Regardez de manière répétée vers le haut et vers le bas, (2) roulez des yeux lentement, (3) faites bouger vos yeux en diagonale.

• La lumière bleue à haute énergie peut entraîner une fatigue oculaire et une DMLA (dégénérescence maculaire liée à l'âge). Filtre de lumière bleue pour réduire de 70% (max.) la lumière bleue nocive pour éviter le syndrome de la vision sur ordinateur.

Choisissez un paramètre de couleur dans ce menu. Couleur Te m pé r at u re Co u le u r Sa t ur a ti o n Te i nt e d e p e au

• Température Couleur : Contient 4 modes notamment, Froid, Normal, Chaud et Mode Utilisateur.

• Saturation : la plage de réglage est de 0 à 100.

• Teinte de peau : Contient trois modes de couleurs notamment, Rouge, Naturel et Jaune. ASUS TUF Gaming VG30VQL1A HDR Off Mode course DisplayPort 2560x1080@ 60Hz3-5 Moniteur ASUS TUF Gaming série VG30V

Dans cette fonction, vous pouvez sélectionner votre source d’entrée souhaitée. HDMI-1HDMI-2DisplayPort Sélection Entrée ASUS TUF Gaming VG30VQL1A HDR Off Mode course DisplayPort 2560x1080@ 60Hz Auto Input Detection

Fenêtre principale sous-fenêtre Config PIP/PBP Cette fonction fait apparaître une fenêtre qui affiche une image provenant d’une autre source d’entrée. NOTE: pour activer le réglage PIP/PBP, désactivez d’abord la fonction Adaptive-Sync/FreeSync Premium. Les images sous PBP seront affichées au centre de l’écran, pas en plein écran.

• Paramètre couleur: Contient deux modes dont PIP Main (Mode décor, Mode course, Mode cinéma, Mode RTS/RPG, Mode FPS, Mode sRGB et Mode MOBA) et PIP Sub(Mode décor, Mode course, Mode cinéma, Mode RTS/RPG, Mode FPS, Mode sRGB et Mode MOBA).

• Taille de PIP: Contient trois PIP de taille: petite, moyenne et grande. ASUS TUF Gaming VG30VQL1A HDR Off Mode course DisplayPort 2560x1080@ 60Hz

• Réglage personnalisé

MyFavorite MyFavorite Raccourci Réglage personnalisé

7. Configuration Système

Configuration Système Retour Configuration OSD Flux DisplayPort Informations Tout réinit. Configuration Système Langue Son

• Langue：Il y a 22 langues pour votre sélection, dont l’anglais, le français, l’allemand, l’italien, l’espagnol, le néerlandais, le portugais, le russe, le tchèque, le croate, le polonais, le roumain, le hongrois, le turc, le chinois simplifié, le chinois traditionnel, le japonais, le coréen, le thaï, l’indonésien, le persan, l’ukrainien.

• DP Deep Sleep : Le réglage par défaut est Marche. Si votre source de signal DisplayPort n’est pas facilement détectée, changez le réglage sur Arrêt. Cela peut permettre de résoudre le problème.

• Son:Définitlesparamètresdesonàpartirdecemenu.

• Volume : La plage de réglage est de 0 à 100.

• Muet : Bascule le son du moniteur entre activé et désactivé.

• Source: décide que le son du moniteur provient de quelle Source.

• ECO Mode : réduire la consommation électrique.

• Cettefonctionn’estpasdisponible(dénitsurArrêt) quand Atténuation dynamique est activé.

• Lorsque cette fonction est sélectionnée, les fonctions suivantes ne sont pas disponibles : ASCR, Luminosité, Contraste, ELMB.

• HUB Hub：Contient deux modes: On en attente et Off en attente.

• Indicateur d’alimentation : Pour allumer ou éteindre le voyant DEL d’alimentation.

• Verr touche d’alim : Active ou désactive la touche d’alimentation.

• Serrure : Pour désactiver toutes les touches de fonction. Appuyez sur plus de 5 secondes pour annuler la fonction serrure.

• more: retourner la page suivante du système.

• retour: retourner la page précédente du système.

• Pour ajuster la durée du délai OSD, de 10 à 120 secondes.

• Pour activer ou désactiver la fonction DDC/CI.

• Pour ajuster l’arrière-plan du menu OSD, de l’opaque vers le transparent.

• Ver. DisplayPort : Compatibilité avec la carte graphique. Sélectionnez DisplayPort 1.1 ou DisplayPort 1.2+HDR selon la version DP de carte graphique. DisplayPort 1.1 n’est disponible que lorsque Surcadençage et FreeSync Premium sont désactivés.

• Informations : Pour afficher les informations du moniteur.

• Tout réinit. : « Oui » pour restaurer les réglages par défaut.3-8

Chapitre 3 : Instructions générales

3.2 Résumédesspécications

(avec la fonction HDR activée)

100.000.000:1 (avec la fonction ASCR activée)

4 températures de couleur Non HDMI v2.0 x 2, DisplayPort v1.2 x 1 Oui Non 2 W x 2 Stéréo, RMS En amont x 1, en aval x 2 Noir Blanc (Allumé)/ Orange (Veille)

Allumé : < 28W**, Veille : < 0,5 W, Eteint : < 0,3 W

22 langues (Anglais, Français, Allemand, Italien, Espagnol, Néerlandais, Portugais, Russe, Tchèque, Croate, Polonais, Roumain, Hongrois, Turc,Chinois simplifié,Chinoistraditionnel,Japonais, Coréen, Thaï, Indonésien, Persan,ukrainien )3-9 Moniteur ASUS TUF Gaming série VG30V Accessoires Guide de mise en route, carte de garantie, adaptateur d’alimentation, cordon d’alimentation, câble DisplayPort (en option), câble HDMI (en option), câble USB (en option) Conformité et normes cTUVus, CB, CE, ErP, FCC, CCC, CU, RCM, BSMI, VCCI, RoHS, J-MOSS, WEEE, Windows 7 & 10 &11 WHQL, CEL, MEPS, PSE, UkrSEPRO, KCC, E-Standby, TUV-Flicker Free, TUV-Low Blue Light, ICES-3, PC Recycle, PSB, CEC *Spécifications sujettes à modification sans préavis. **Mesurant une luminosité d’écran de 200 nits sans connexion audio/USB/ lecteur de carte.3-10

Chapitre 3 : Instructions générales

3.3 Dimensions du contour

25° 25°3-11 Moniteur ASUS TUF Gaming série VG30V

3.4 Guide de dépannage (FAQ)

Problème Solution possible Le voyant DEL d'alimentation n’est pas ALLUMÉ

• Appuyez sur le bouton pour vérifier si le moniteur est en mode ALLUMÉ.

• Vérifiez si le cordon d'alimentation est correctement branché sur le moniteur et sur la prise de courant. Le voyant DEL d’alimentation est de couleur orange et il n’y a aucune image sur l’écran

• Vérifiez si le moniteur et l’ordinateur sont en mode ALLUMÉ.

• Assurez-vous que le câble de signal est correctement branché sur le moniteur et sur l'ordinateur.

• Vérifiez le câble de signal et assurez-vous qu'aucune broche n'est tordue.

• Connectez l'ordinateur à un autre moniteur disponible pour vérifier que l'ordinateur fonctionne correctement. L’image de l’écran est trop claire ou trop foncée

• Ajustez les réglages Contraste et Luminosité avec le menu OSD. L'image de l'écran n'est pas centrée ou pas de bonne taille

• Assurez-vous que le câble de signal est correctement branché sur le moniteur et sur l'ordinateur.

• Eloignez les appareils électriques susceptibles de causer des interférences. Les couleurs de l’image de l’écran sont bizarres (le blanc n’apparaît pas blanc)

• Vérifiez le câble de signal et assurez-vous qu’aucune broche n’est tordue.

• Effectuez une réinitialisation complète avec le menu OSD.

• Ajustez les réglages Couleurs R/V/B ou sélectionnez la Température des couleurs dans le menu OSD.3-12

Chapitre 3 : Instructions générales

3.5 Modes de fonctionnement pris en
