Type de produit	Support mural pour enceintes
Marque	Monacor
Modèle	LST12
Charge maximale	15 kg
Dimensions de la plaque de montage	95 × 90 mm
Angle d'inclinaison réglable	0–17°
Poids	500 g
Utilisation prévue	Montage mural d'enceintes
Type de montage	Mural, angle possible via étriers orientables
Nombre d'étriers de fixation	2
Matériau	Acier (estimation)
Couleur	Noir (estimation)
Contenu de l'emballage	Support, vis de montage (non précisé)
Garantie	Garantie fabricant (non précisée)
Sécurité	Ne pas dépasser 15 kg ; montage sur surface stable
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Réparabilité / Pièces détachées	Vis standard remplaçables ; pas de pièces spécifiques
Fonctions principales	Support d'enceinte mural orientable en inclinaison

FOIRE AUX QUESTIONS - LST12 Monacor

Comment monter le support mural LST12 ?

Vissez les deux étriers de fixation (1) au mur avec des vis et chevilles adaptées. Retirez les quatre vis (a) pour séparer le support (2) de la plaque de montage (3). Fixez la plaque à l'enceinte, puis revissez le support sur les étriers.

Quel poids maximum peut supporter le support LST12 ?

La charge maximale est de 15 kg. Ne dépassez jamais cette limite pour éviter tout dommage.

Comment régler l'angle d'inclinaison des enceintes ?

Desserrez les quatre vis (b), réglez l'angle entre 0 et 17°, puis resserrez les vis. Consultez le schéma 4 de la notice.

Puis-je utiliser ce support pour un montage en angle ?

Oui, le LST12 est idéal pour un montage en angle grâce aux étriers de fixation orientables. Voir schéma 2.

Quelles vis utiliser pour le montage mural ?

Utilisez des vis et chevilles suffisamment grosses et adaptées à la nature du mur. Les vis fournies ne sont pas précisées, choisissez-les en fonction de votre support.

Comment fixer la plaque de montage à l'enceinte ?

Après avoir retiré la plaque (3) du support, vissez-la solidement à l'arrière de l'enceinte à l'aide des vis appropriées.

Le support convient-il à tous les modèles d'enceintes ?

Le support est conçu pour des enceintes compatibles avec une plaque de montage de 95×90 mm et un poids maximal de 15 kg. Vérifiez les dimensions et le poids de votre enceinte.

Comment entretenir le support LST12 ?

Nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants.

Que faire si la charge maximale de 15 kg est dépassée ?

Ne dépassez jamais 15 kg. En cas de surcharge, la garantie devient caduque et des dommages matériels ou corporels peuvent survenir. Remplacez par un support adapté.

Où puis-je trouver des pièces de rechange pour ce support ?

Les pièces de rechange (vis, etc.) sont des éléments standards. Contactez le service après-vente Monacor ou un revendeur agréé pour des pièces spécifiques.

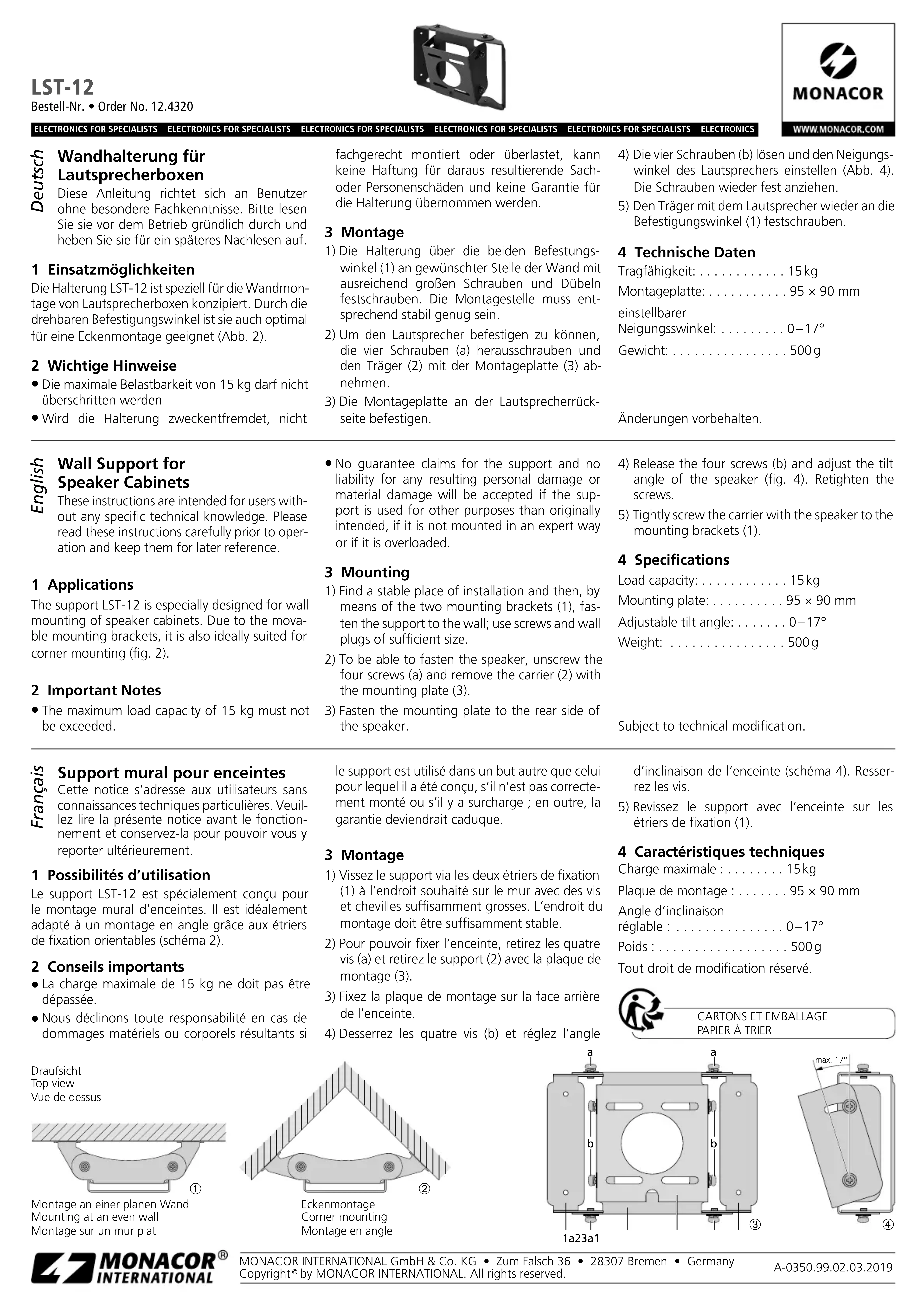

MODE D'EMPLOI LST12 Monacor

Support mural pour enceintes

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Le support LST-12 est spécialement conçu pour le montage mural d'enceintes. Il est idéalement adapté à un montage en angle grâce aux étriers de fixation orientables (schéma 2).

2 Conseils importants

• La charge maximale de 15 kg ne doit pas être dépassée.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si

le support est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement monté ou s'il y a surcharge ; en outre, la garantie deviendrait caduque.

3 Montage

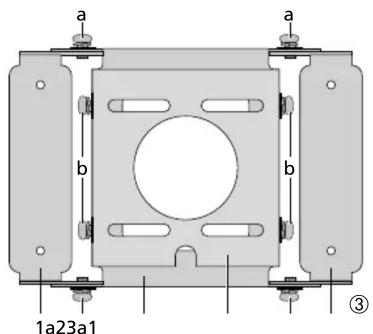

1) Vissez le support via les deux étriers de fixation (1) à l'endroit souhaité sur le mur avec des vis et chevilles suffisamment grosses. L'endroit du montage doit être suffisamment stable.
2) Pour pouvoir fixer l'enceinte, retirez les quatre vis (a) et retirez le support (2) avec la plaque de montage (3).
3) Fixez la plaque de montage sur la face arrière de l'enceinte.
4) Desserrez les quatre vis (b) et réglez l'angle

d'inclinaison de l'enceinte (schéma 4). Resser-rez les vis.

5) Revissez le support avec l'enceinte sur les étriers de fixation (1).

4 Caractéristiques techniques

Charge maximale : ..... 15 kg Plaque de montage : ..... 95 × 90 mm Angle d'inclinaison réglable : ..... 0–17° Poids : ..... 500 g Tout droit de modification réservé.

CARTONS ET EMBALLAGE PAPIER À TRIER

Draufsicht Top view Vue de dessus

Montage an einer planen Wand Mounting at an even wall Montage sur un mur plat

Eckenmontage Corner mounting Montage en angle
