IWA05BTWS - Amplificateur audio Bluetooth Monacor - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Monacor IWA05BTWS, haut-parleur sans fil Bluetooth, puissance de sortie de 5W, batterie rechargeable.
Utilisation	Idéal pour les événements en extérieur, les fêtes, et comme enceinte portable pour la musique.
Maintenance et réparation	Nettoyer avec un chiffon doux, éviter l'exposition prolongée à l'humidité. En cas de panne, consulter un professionnel.
Sécurité	Ne pas utiliser à proximité de l'eau, ne pas exposer à des températures extrêmes.
Informations générales	Compatible avec la plupart des appareils Bluetooth, autonomie de la batterie variable selon l'utilisation.

FOIRE AUX QUESTIONS - IWA05BTWS Monacor

Comment connecter mon Monacor IWA05BTWS à un appareil Bluetooth ?

Pour connecter votre Monacor IWA05BTWS à un appareil Bluetooth, activez le Bluetooth sur votre appareil, allumez le Monacor IWA05BTWS, puis recherchez le nom du produit dans la liste des appareils disponibles. Sélectionnez-le pour établir la connexion.

Que faire si le son est faible ou distordu ?

Vérifiez le niveau de volume sur le Monacor IWA05BTWS ainsi que sur l'appareil source. Assurez-vous également que les haut-parleurs sont correctement connectés et que rien n'obstrue les ports.

Comment réinitialiser mon Monacor IWA05BTWS ?

Pour réinitialiser le Monacor IWA05BTWS, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela rétablira les paramètres d'usine.

Est-ce que le Monacor IWA05BTWS peut être utilisé avec des appareils non-Bluetooth ?

Oui, vous pouvez utiliser le Monacor IWA05BTWS avec des appareils non-Bluetooth via les entrées auxiliaires disponibles sur l'appareil.

Comment changer les réglages de l'égaliseur sur le Monacor IWA05BTWS ?

Pour changer les réglages de l'égaliseur, utilisez les boutons de contrôle sur le Monacor IWA05BTWS pour accéder aux options de son. Consultez le manuel d'utilisation pour des instructions détaillées sur les différents modes.

Que faire si la connexion Bluetooth se déconnecte fréquemment ?

Assurez-vous que votre appareil source est à portée de 10 mètres du Monacor IWA05BTWS et qu'il n'y a pas d'obstacles entre les deux. Essayez également de réinitialiser la connexion Bluetooth.

Le Monacor IWA05BTWS s'éteint-il automatiquement ?

Oui, le Monacor IWA05BTWS peut s'éteindre automatiquement après une période d'inactivité pour économiser de l'énergie. Vérifiez les paramètres pour ajuster cette fonctionnalité si nécessaire.

Où puis-je trouver le manuel d'utilisation du Monacor IWA05BTWS ?

Le manuel d'utilisation du Monacor IWA05BTWS est généralement disponible sur le site officiel de Monacor dans la section support ou téléchargement. Vous pouvez également le demander auprès du revendeur.

Mon Monacor IWA05BTWS ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne. Si le problème persiste, contactez le service client pour assistance.

MODE D'EMPLOI IWA05BTWS Monacor

Amplificateur Bluetooth encastrable Cette notice s’adresse aux spécialistes (pour l’installation) et à tous les utilisateurs (pour l’utilisation). Veuillez lire la présente notice avec attention avant le fonctionne- ment et conservez-la pour pouvoir vous y reporter ultérieurement. 1 Possibilités d’utilisation Cet amplificateur est conçu pour le montage dans un mur et, grâce à sa petite taille, il s’in- tègre dans les boîtes d’encastrement standard (telles que celles utilisées pour des interrup- teurs d’éclairage). Il délivre une puissance RMS de 2 × 2,5 W pour des haut-parleurs 8 Ω et peut fonctionner en stéréo ou mono. On peut relier une source audio via le standard radio Blue- tooth (par exemple depuis un smartphone ou une tablette) ou de manière analogique via la prise jack 3,5 femelle. De plus, l’amplification et donc le volume maximal possible peuvent être réglés.

1.1 Conformité et déclaration

Par la présente, MONACOR INTERNATIONAL déclare que l’appareil IWA-05BT/ WS se trouve en conformité avec la directive 2014 / 53 / UE. Les déclarations de conformité UE sont dispo- nibles sur Internet : www.monacor.com L’appareil fonctionne dans la plage 2,4 GHz et est autorisé sans restrictions, ni déclaration dans les pays de l’U.E. et de l’A.E.L.E. 2 Conseils de sécurité Les appareils (amplificateur et bloc secteur) répondent à toutes les directives nécessaires de l’Union européenne et portent donc le sym- bole . AVERTISSEMENT Le bloc secteur est alimen- té par une tension dange- reuse. Ne touchez jamais l‘intérieur de l‘appareil. Il y a risque de décharge élec- trique.

Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de tout type de projections d‘eau, des éclaboussures et d‘une humidité de l‘air élevée. La tempéra- ture ambiante admissible est 0 – 40 °C.

Ne faites pas fonctionner les appareils et débranchez-les immédiatement dans les cas suivants :

1. un des appareils présente des dommages

2. après une chute ou accident similaire, vous

avez un doute sur l‘état de l‘appareil.

3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau.

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s’ils ne sont pas correctement branchés ou s’ils ne sont pas réparés par une personne habilitée; en outre, la garantie deviendrait caduque. Lorsque les appareils sont définitive- ment retirés du service, vous devez les déposer dans une usine de recyclage de proximité pour contribuer à leur éli- mination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

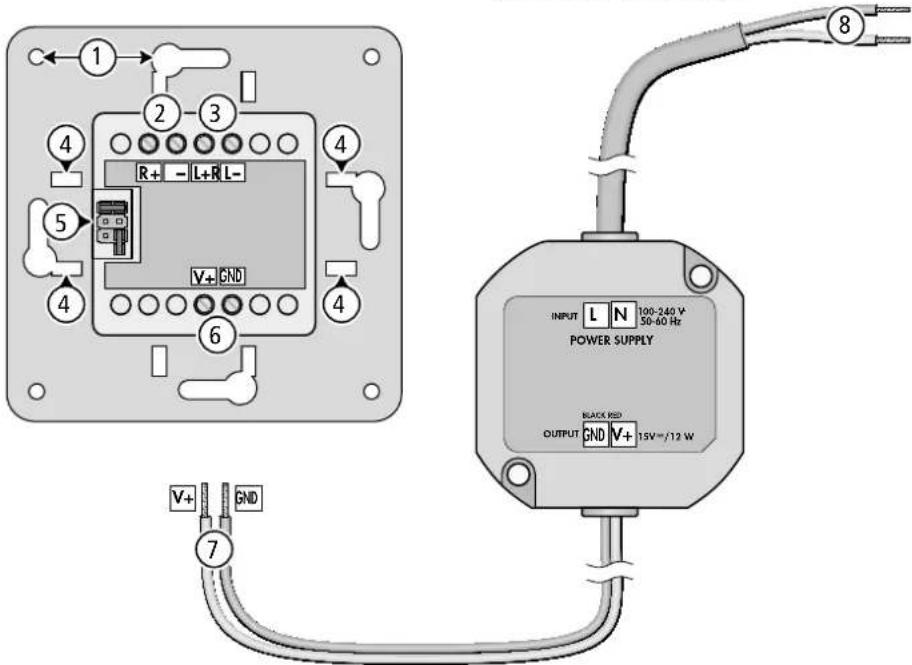

3 Installation En raison des risques inhérents à la connexion du bloc secteur à l‘alimentation secteur, l‘ins- tallation ne doit être effectuée que par un spécialiste qualifié.

1) Branchez les haut-parleurs aux paires de

bornes à pince R+/ R− (2) et L+/ L− (3). L’im- pédance d’un haut-parleur ou l’impédance totale d’un groupe de haut-parleurs ne doit pas dépasser 8 Ω à chaque paire de bornes.

2) Reliez la sortie du bloc secteur (7) à l’entrée

alimentation (6) de l’amplificateur. conducteur rouge ➾ borne V+ conducteur noir ➾ borne GND

3) Sélectionnez le mode de fonctionnement via

le cavalier inférieur (5) : mono stéréo

4) Si vous le souhaitez, vous pouvez modifier

l’amplification et donc le volume maximal possible avec le cavalier supérieur (5). amplification maximale amplification moyenne amplification minimale

5) Reliez le cordon secteur (8) du bloc secteur

au secteur (100 – 240 V/50 – 60 Hz).

6) L’amplificateur s’intègre dans une boîte d‘en-

castrement standard. Selon la profondeur de la boîte, le bloc secteur peut être placé dans la même boîte ou dans sa propre boîte. Fixez le cadre de montage de l’amplificateur sur le mur ou à la boîte via les trous (1).

7) Mettez le cache sur l’amplificateur de telle

Le IWA-05BT/ WS peut recevoir des signaux audio par Bluetooth, par exemple depuis un smartphone ou une tablette si ces derniers acceptent le profil Bluetooth A2DP/AVRCP. La portée de réception est de 10 m. Pour pouvoir utiliser plusieurs amplificateurs dans la même zone, ils sont dotés de numéros différents d’identification Bluetooth (9) à 4 chiffres.

1) Sur la source audio Bluetooth, activez la

fonction Bluetooth (

2) Maintenez la touche (11) enfoncée pen-

dant 4 secondes. L’amplificateur s’allume, la LED (12) clignote en bleu.

3) Pendant que la LED clignote, sélectionnez

l’amplificateur dans la liste des appareils Bluetooth trouvés sur la source audio Blue- tooth et appairez les appareils*. L‘amplifi- cateur est indiqué par KINGBT-XXXX, XXXX correspondant au numéro (9) de l’amplifica- teur. Une fois les deux appareils appairés, ils sont automatiquement reliés entre eux. La LED brille en continu lorsque la connexion est établie. Si aucune liaison Bluetooth n’est établie en l’espace d‘une minute, l’amplificateur s’éteint.

• Remarque : Si les deux appareils ont déjà été ap- pairés, la liaison est immédiatement établie.

5) Effectuez le réglage de volume sur la source

6) Lorsque la connexion Bluetooth est inter-

rompue du côté de la source audio Blue- tooth, la LED clignote et l’amplificateur est prêt pour une nouvelle connexion. Si aucune nouvelle connexion n’est établie en l’espace de 1 minute, l’amplificateur s’éteint.

7) Pour éteindre manuellement l’amplificateur,

maintenez la touche enfoncée jusqu’à ce que la LED s’éteigne.

4.2 Source audio analogique

1) Reliez une source audio analogique (par

exemple la sortie niveau ligne ou la sortie casque d’un appareil audio mobile, d‘un ordinateur ou d‘une table de mixage) via un cordon avec fiche jack 3,5 mâle à la prise AUDIO IN (10). Une fois la fiche branchée, l’amplificateur s’allume, la LED (12) brille en rouge. Une connexion Bluetooth existante est alors interrompue.

2) Effectuez le réglage de volume sur la source

3) Pour éteindre l’amplificateur, débranchez

la fiche jack. La LED s’éteint. Une fois la fiche retirée, le mode Bluetooth n’est pas automatiquement réactivé. La source audio Bluetooth doit être à nouveau reconnectée à l’amplificateur pour pouvoir être lue. IWA- 05 BT/ WS Réf. num. 17.9000 Caractéristiques techniques Puissance RMS sous 8 Ω sous 16 Ω 2 × 2,5 W 2 × 1,5 W Bande passante 45 – 20 000 Hz Séparation canaux ≥ 58 dB Taux de distorsio ≤ 0,1 % Rapport signal / bruit ≥ 84 dB Alimentation

15 V via bloc secteur livré et relié à 100 – 240 V/50 – 60 Hz Consommation Standby (veille) Fonctionnement ≈ 0,6 W max. 15 VA Spécifications Bluetooth Profils Plage fréquences Puissance émission Portée classe 2, BT2.1 + EDR

2,4 GHz 7 dBm 10 m Entrée analogique Niveau nominal Branchement 100 mV jack 3,5 femelle stéréo Dimensions (l × h × p) Amplificateur avec cache Dimensions d‘installation de l’amplificateur Bloc secteur 80 mm × 80 mm × 41 mm 45 mm × 45 mm × 36 mm 49 mm × 51 mm × 26 mm Poids 74 g Température fonc. 0 – 40 °C Tout droit de modification réservé.ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS R +
