DAC0101 - Câble réseau LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câble réseau DAC (Direct Attach Copper)
Marque	LevelOne
Modèle	DAC0101
Connecteurs	SFP+ mâles aux deux extrémités
Débit supporté	Jusqu'à 10 Gbps
Longueur	1 mètre
Type de câble	Paire torsadée blindée (SFF-8431)
Impédance	100 ohms
Température de fonctionnement	0 °C à 70 °C
Température de stockage	-40 °C à 85 °C
Humidité relative	5 % à 95 % (sans condensation)
Matériau de la gaine	PVC
Poids	Environ 80 g
Compatibilité	Switches, routeurs et serveurs avec port SFP+
Standards	IEEE 802.3ae, SFF-8431
Certifications	CE, RoHS
Entretien et nettoyage	Nettoyer les connecteurs avec un chiffon non pelucheux et de l'alcool isopropylique. Éviter la poussière.
Sécurité	Ne pas plier excessivement le câble. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Non réparable. Remplacer le câble en cas de défaut.
Informations générales	Utiliser uniquement avec des équipements compatibles SFP+ 10G.

FOIRE AUX QUESTIONS - DAC0101 LEVELONE

Quelle est la longueur du câble DAC0101 ?

Le câble DAC0101 mesure 1 mètre. Il existe également des versions de 2 m (DAC0102) et 3 m (DAC0103).

Le câble est-il compatible avec tous les switchs LevelOne ?

Il est compatible avec tout switch LevelOne équipé d'un port SFP+ 10G. Vérifiez la fiche technique de votre switch.

Puis-je utiliser ce câble avec un routeur domestique ?

Non, ce câble est conçu pour les ports SFP+ 10G, généralement présents sur les équipements professionnels. Les routeurs domestiques utilisent du RJ45.

Comment nettoyer les connecteurs du câble ?

Utilisez un chiffon non pelucheux imbibé d'alcool isopropylique. Frottez délicatement la surface dorée et laissez sécher avant de connecter.

Quel débit maximal puis-je atteindre avec ce câble ?

Le câble supporte jusqu'à 10 Gbps, soit la norme 10GBASE-CR.

Le câble est-il blindé ?

Oui, il s'agit d'un câble à paire torsadée blindée (SFF-8431) avec une impédance de 100 ohms.

Puis-je le brancher sur un port SFP 1G ?

Oui, il est rétrocompatible avec les ports SFP 1G. Le débit sera alors limité à 1 Gbps.

Que faire si le câble ne fonctionne pas ?

Vérifiez que les connecteurs sont propres et bien enfoncés. Testez avec un autre port ou équipement. Si le problème persiste, remplacez le câble.

Ce câble est-il adapté pour une utilisation en extérieur ?

Non, il est conçu pour un usage en intérieur uniquement, dans une plage de température de 0 à 70 °C.

Où puis-je trouver la déclaration de conformité ?

La déclaration de conformité est incluse dans la notice PDF. Vous pouvez la télécharger sur la page du produit.

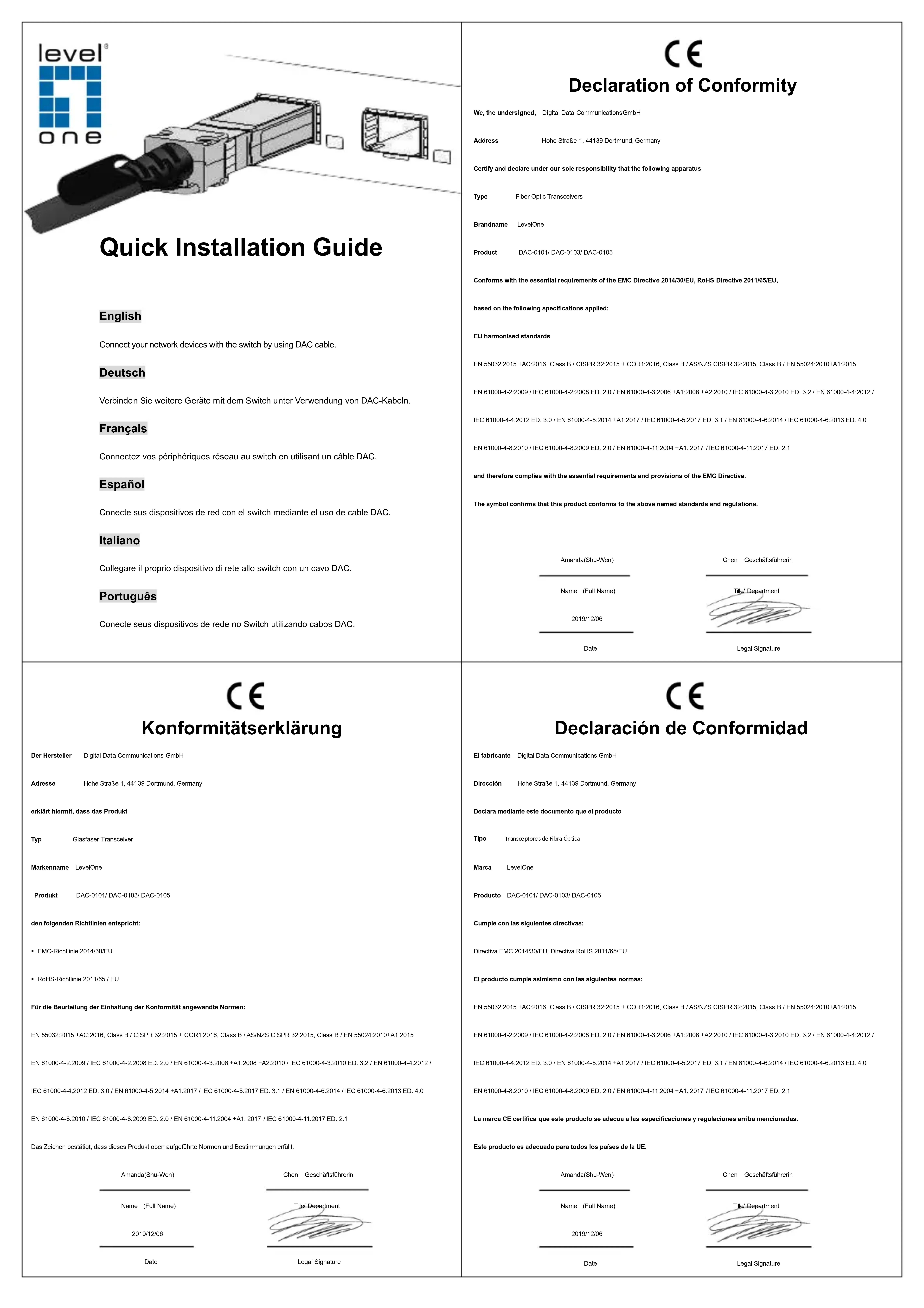

MODE D'EMPLOI DAC0101 LEVELONE

Connectez vos périphériques réseau au switch en utilisant un câble DAC.

Déclaration de conformité

Nos, les soussignés Digital Data Communications GmbH

Adresse Hohr Straße 1, 44138 Dortmund, Germany

Certifie et déclare sous sa seule responsabilité que le produit suivant

Type Émeteurs récepteurs fibre optique

Ensigne LevelOne

En conformité avec les exigences essentielles de la directive EMC 2014/30/EU, RoHS 2011/65/EU, sur la base des normes suivantes:

Les normes harmonisées d'EU

EN55032:2015+AC:2016, Class B/CISPR 32:2015 + COR1:2016, Class B/ASNZS CISPR 32:2015, Class B / EN 55024:2010+A1:2015

EN61000-4-2:2009/IEC61000-4-2:2008ED.2.0/EN61000-4-3:2006+A1:2008+A2:2010/IEC61000-4-3:2010ED.3.2/EN61000-4-4:2012

IEC 61000-4-4:2012 ED. 3.0/EN 61000-4-5:2014 +A1:2017/ IEC 61000-4-5:2017 ED. 3.1/EN 61000-4-6:2014 /IEC 61000-4-6:2013 ED. 4.0

EN 61004-8:2017/IEC 61004-8:2020 E 2.0) EN 61004-11:2004+A:2017/IEC 61004-11:2017E 2.1

Le symbole confirme que ce produit répond aux normes et réglements ci-dessus.

Amanda(Shu Wen)

Date

Chen Geschäftsfreund

Signature légale
