ZNX8K - Câblage électrique automobile MTX Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de câblage d'alimentation et RCA pour amplificateur auto
Marque	MTX Audio
Modèle	ZNX8K
Longueur du câble d'alimentation	5 mètres
Section du câble d'alimentation	8 mm² (AWG 8)
Matériau du câble d'alimentation	CCA (33% cuivre, 66% aluminium) avec technologie UltraFlow
Longueur du câble de masse	0,7 mètre
Section du câble de masse	8 mm²
Longueur du câble RCA	5 mètres
Type de câble RCA	Symétrique, 100% cuivre, technologies HyperTwist, SureGrip, UltraFlex
Connecteurs RCA	Coudés à 90° d'un côté
Longueur du câble remote	5 mètres
Porte-fusible	AFS étanche, pré-monté
Fusibles inclus	2 x type AFS (vissés)
Accessoires inclus	6 colliers Rilsan, 2 cosses 8 mm²
Utilisation prévue	Câblage électrique automobile pour amplificateur
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Débrancher la batterie avant installation, utiliser le porte-fusible fourni

FOIRE AUX QUESTIONS - ZNX8K MTX Audio

Quels amplificateurs sont compatibles avec le kit ZNX8K ?

Ce kit convient à la plupart des amplificateurs auto de puissance moyenne (jusqu'à environ 600W RMS) grâce à sa section de 8 mm². Vérifiez la puissance de votre ampli et la longueur de câble nécessaire.

Comment installer le câble d'alimentation ?

Connectez le câble rouge à la borne positive de la batterie via le porte-fusible, puis acheminez-le jusqu'à l'amplificateur. Utilisez les colliers Rilsan pour fixer le câble.

Où brancher le câble de masse ?

Fixez le câble de masse noir (0,7 m) à un point de masse solide sur la carrosserie, dénudé de peinture. Utilisez la cosse fournie.

Comment utiliser le câble remote ?

Branchez le fil remote (bleu) à la sortie remote de l'autoradio ou à un interrupteur 12V. Cela allume l'amplificateur quand l'autoradio est en marche.

Quel type de fusible dois-je utiliser ?

Le kit inclut deux fusibles AFS vissés. Utilisez un seul fusible dans le porte-fusible, l'autre est une réserve. Le calibre dépend de votre ampli ; généralement 60A ou 80A pour du 8 mm².

Les câbles RCA sont-ils blindés ?

Oui, les câbles RCA symétriques 100% cuivre avec technologie HyperTwist offrent un blindage efficace contre les interférences, garantissant un son clair.

Puis-je allonger le câble de masse ?

Il est déconseillé d'allonger le câble de masse car cela peut créer une résistance. Utilisez un point de masse proche de l'amplificateur.

Le kit est-il étanche ?

Le porte-fusible est étanche, mais les câbles eux-mêmes ne sont pas conçus pour l'immersion. Évitez l'exposition directe à l'eau.

Quelle est la différence entre ce kit et un kit standard ?

Le ZNX8K utilise des matériaux CCA et cuivre, une construction symétrique et des connecteurs coudés, offrant une meilleure qualité de son et une installation facilitée.

Puis-je utiliser ce kit pour un ampli de 1000W ?

Pour une puissance supérieure à 600W RMS, une section de 4 mm² ou plus est recommandée. Ce kit 8 mm² convient mieux aux systèmes de puissance modérée.

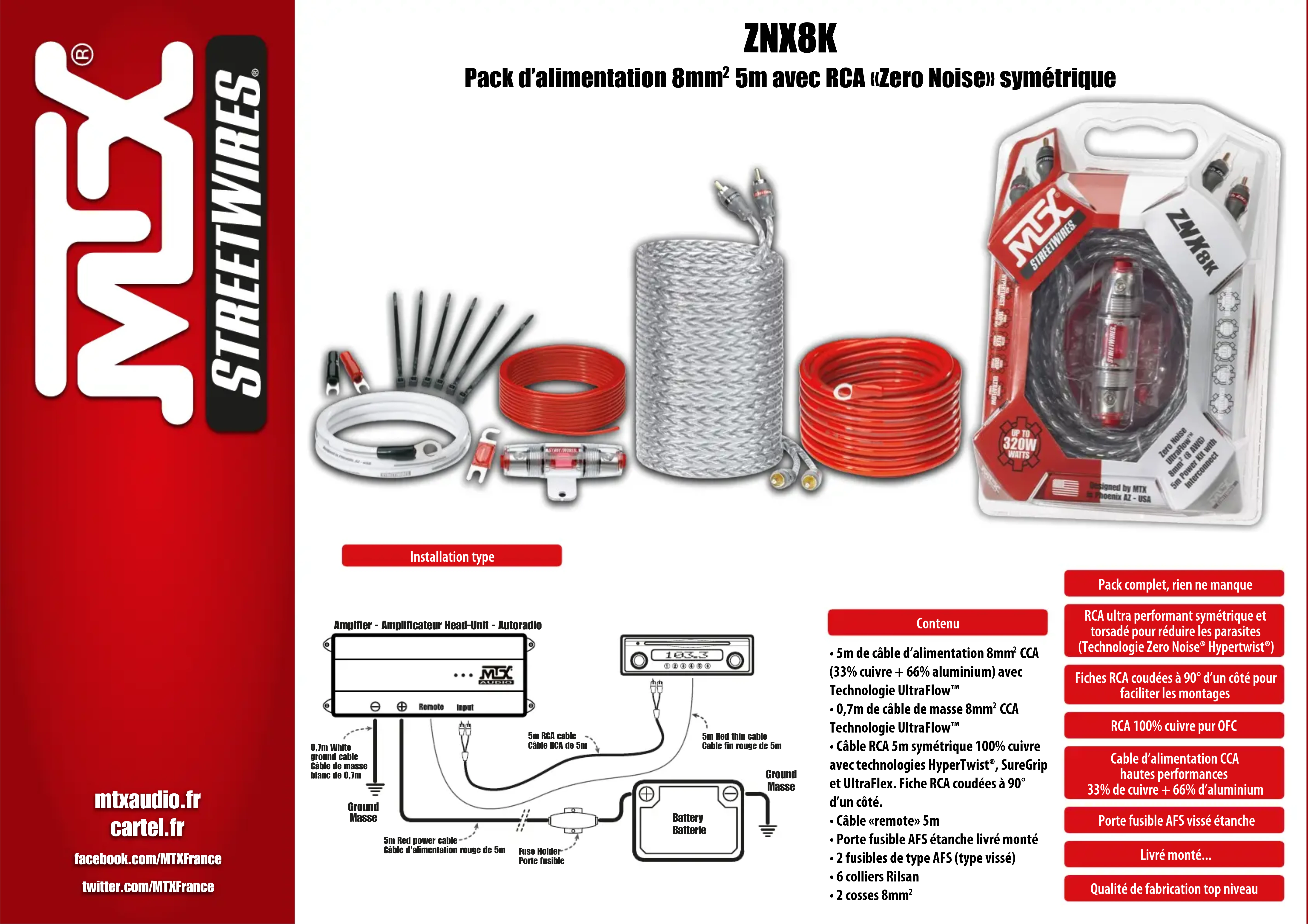

MODE D'EMPLOI ZNX8K MTX Audio

Pack d'alimentation 8mm² 5m avec RCA «Zero Noise» symétrique

• 5m de câble d'alimentation 8mm^2 CCA
  (33% cuivre + 66% aluminium) avec Technologie UltraFlow™
• 0,7m de câble de masse 8mm ^2 CCA Technologie UltraFlow™
• Câble RCA 5m symétrique 100% cuivre avec technologies HyperTwist®, SureGrip et UltraFlex. Fiche RCA coudées à 90° d'un côté.
• Câble «remote» 5m
• Porte fusible AFS étanche livré monté
• 2 fusibles de type AFS (type vissé)
  • 6 colliers Rilsan
• 2 cosses 8mm^2
