ZNX10K - Câbles électriques MTX Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de câblage pour amplificateur audio
Marque	MTX Audio
Modèle	ZNX10K
Longueur du câble d'alimentation	5 mètres
Section du câble d'alimentation	10 mm²
Composition du câble d'alimentation	CCA (33% cuivre, 66% aluminium) avec technologie UltraFlow
Longueur du câble de masse	0,7 mètre
Section du câble de masse	10 mm²
Longueur du câble RCA	5 mètres
Type de câble RCA	Symétrique, 100% cuivre OFC, technologies HyperTwist, SureGrip, UltraFlex
Connecteurs RCA	Fiches coudées à 90° d'un côté
Technologie anti-parasite	Zero Noise symétrique
Longueur du câble remote	5 mètres
Porte-fusible	AFS étanche, livré monté
Fusibles inclus	2 fusibles type AFS (vissés)
Accessoires inclus	6 colliers Rilsan, 2 cosses fourche 10 mm²
Tension d'alimentation	12 V (batterie automobile)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Consignes de sécurité	Débrancher la batterie avant installation, respecter les polarités, utiliser le fusible adapté
Pièces détachées et réparabilité	Fusibles remplaçables, câbles non réparables individuellement

FOIRE AUX QUESTIONS - ZNX10K MTX Audio

Quelle est la puissance maximale supportée par ce kit de câblage ?

Le kit ZNX10K est conçu pour des amplificateurs jusqu'à environ 800-1000 W RMS, grâce à sa section de 10 mm² et ses fusibles adaptés.

Le câble RCA est-il blindé contre les parasites ?

Oui, le câble RCA utilise la technologie Zero Noise symétrique et torsadée (HyperTwist) pour réduire les interférences électromagnétiques.

Quelle est la différence entre un câble CCA et un câble en cuivre pur ?

Le câble CCA (cuivre aluminié) combine 33% de cuivre et 66% d'aluminium, offrant un bon compromis entre conductivité et légèreté. Le cuivre pur OFC des RCA assure une meilleure transmission du signal.

Les fiches RCA coudées à 90° sont-elles pratiques pour les espaces restreints ?

Absolument, les fiches coudées facilitent le branchement dans les endroits exigus comme derrière un autoradio ou sous un siège.

Quel type de fusible est inclus et comment le remplacer ?

Le kit contient deux fusibles de type AFS (à vis). Pour les remplacer, dévissez le porte-fusible, retirez l'ancien fusible et insérez le nouveau du même ampérage.

Ce kit est-il compatible avec tous les amplificateurs ?

Il convient à la plupart des amplificateurs 12V, mais vérifiez que la puissance de votre ampli ne dépasse pas la capacité du câble (10 mm²) et que les fusibles sont adaptés.

Le porte-fusible est-il étanche ?

Oui, le porte-fusible AFS est étanche et livré monté, idéal pour une installation en extérieur ou dans des compartiments humides.

Quelle est la longueur totale des câbles fournis ?

Câble d'alimentation : 5 m, câble de masse : 0,7 m, câble RCA : 5 m, câble remote : 5 m.

Puis-je utiliser ce kit pour une installation avec deux amplificateurs ?

Possible si la puissance totale ne dépasse pas la limite du câble, mais vous aurez besoin d'un répartiteur de câble d'alimentation. Le kit est conçu pour un seul ampli.

Comment entretenir les connecteurs du kit ?

Nettoyez les connecteurs avec un chiffon sec et éventuellement un contact cleaner. Évitez les solvants agressifs.

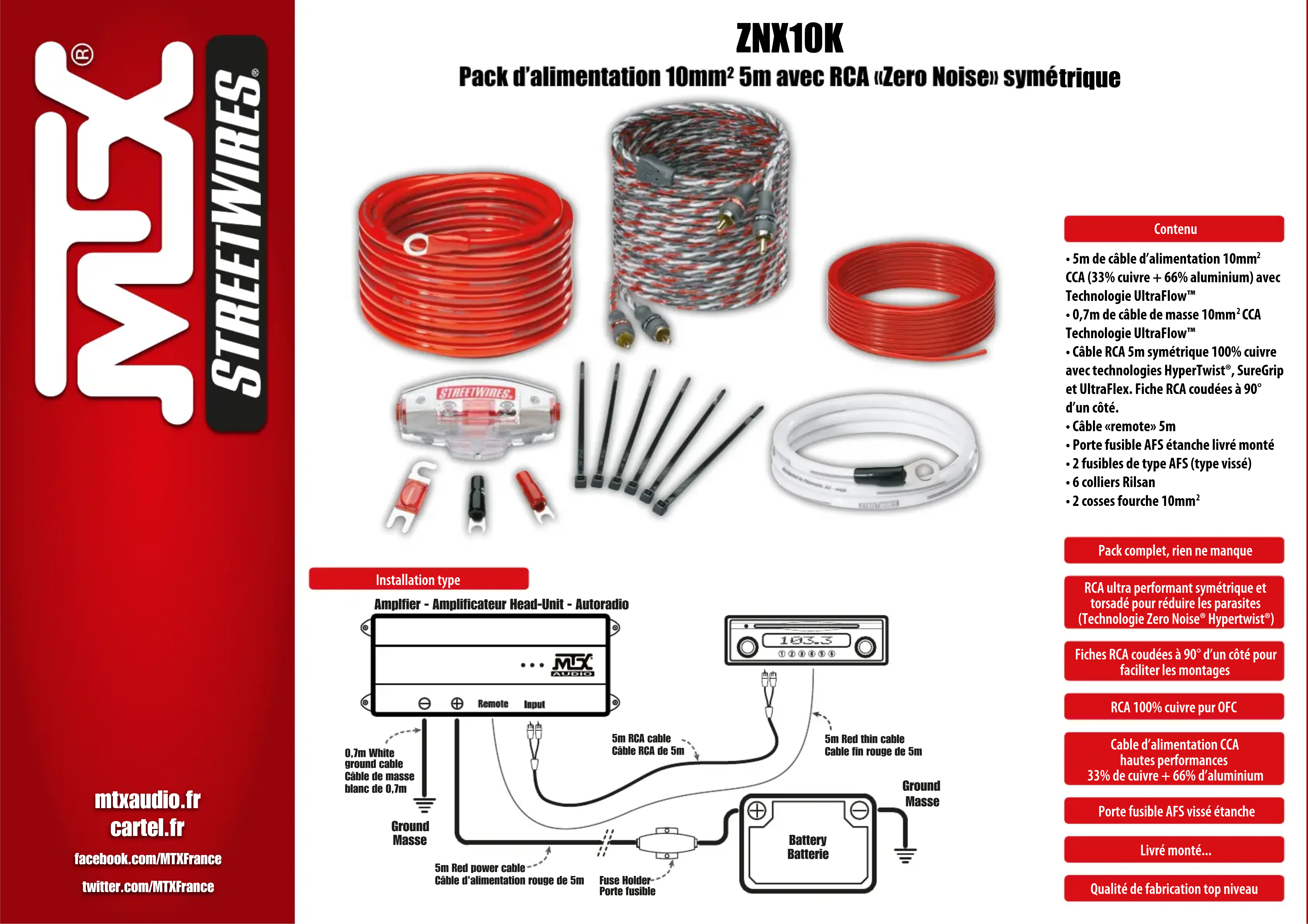

MODE D'EMPLOI ZNX10K MTX Audio

Pack d'alimentation 10mm² 5m avec RCA «Zero Noise» symétrique

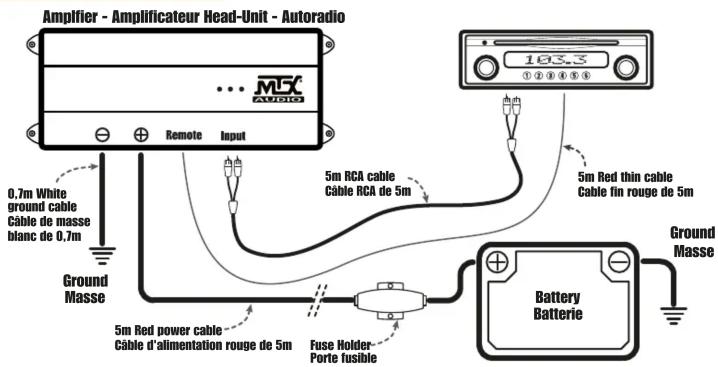

Installation type

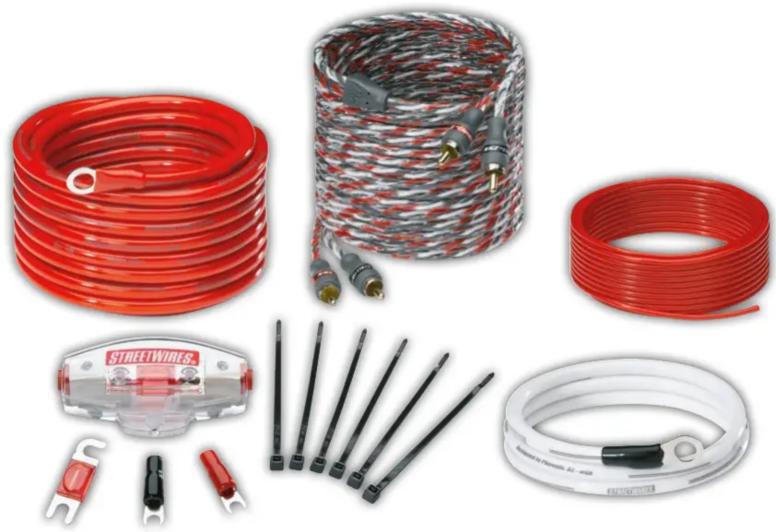

Contenu

• 5m de cable d'alimentation 10mm^2
  CCA (33% cuivre + 66% aluminium) avec
  Technologie UltraFlowTM
• 0,7m de cable de masse 10mm^2 CCA
  Technologie UltraFlowTM
  Cable RCA 5m symétrique 100% cuivre
  avec technologies HyperTwist, SureGrip
  et UltraFlex. Fiche RCA coudees a 90^
  d'un cote.
  Cable «remote» 5m
• Porte fusible AFS étanche livre monté
• 2 fusibles de type AFS (type vissé)
• 6 colliers Rilsan
• 2 cosses fourche 10mm^2

Pack complet, rien ne manque

RCA ultra performant symétrique et

torsadepour reduirelesparasites

(Technologie Zero Noise Hypertwist)

Fiches RCA coudees à 90^ d'un cote pour

faciliter les montages

RCA 100% cuivre pur OFC

Cable d'alimentation CCA

hautes performances

33% de cuivre + 66% d'aluminium

Porte fusible AFS vissé étanche

Livre monté...

Qualité de fabrication top niveau
