Type de produit	Système de transmission audio sans fil
Marque	Monacor
Modèle	ATS42T (émetteur) / ATS42R (récepteur)
Dimensions	66 x 102 x 26 mm
Poids (émetteur)	55 g
Poids (récepteur)	57 g
Alimentation	2 piles ou accus NiMH de type R6
Fréquence de transmission	863 - 865 MHz
Puissance d'émission	10 mW (EIRP)
Portée maximale	210 m environ
Nombre de canaux	40 canaux, jusqu'à 12 simultanés sans interférence
Fonctions principales	Transmission de la parole pour visites guidées, conférences multilingues, commande radio
Entretien et nettoyage	Chiffon sec et doux, pas de produits chimiques ni d'eau
Sécurité	Utilisation en intérieur uniquement ; éviter projections d'eau, humidité, chaleur (0-40°C) ; volume de l'écouteur modéré pour protéger l'audition ; retirer les piles en cas de non-utilisation prolongée
Batterie remplaçable	Oui, accès par couvercle arrière ; accus rechargeables via stations TXA-12C, TXA-36C, TXA-800PS
Température de fonctionnement	0°C à 40°C

FOIRE AUX QUESTIONS - ATS42T Monacor

Comment insérer les batteries dans l'émetteur ou le récepteur ?

Retirez le couvercle du compartiment batterie à l'arrière de l'appareil. Insérez deux piles de type R6 en respectant la polarité indiquée. Refermez le couvercle. En cas de non-utilisation prolongée, retirez les piles pour éviter les fuites.

Comment recharger les accus dans l'ATS42T/ATS42R ?

Utilisez une station de charge adaptée comme les modèles TXA-12C, TXA-36C ou TXA-800PS. Placez l'émetteur ou le récepteur avec les accus NiMH insérés dans la station. Attention : ne placez jamais de piles non rechargeables dans la station de charge.

Comment régler le canal de transmission ?

Allumez d'abord le récepteur en maintenant la touche marche/arrêt enfoncée jusqu'à l'affichage « On ». Utilisez les touches ▲ ou ▼ pour sélectionner un canal libre (01-40). Allumez ensuite l'émetteur et réglez le même canal. La LED RX sur le récepteur s'allume lorsqu'un signal est reçu.

Que faire si la LED RX sur le récepteur brille avant d'allumer l'émetteur ?

La LED RX indique la réception d'un signal. Si elle brille alors que l'émetteur est éteint, cela signifie des interférences. Sélectionnez un autre canal jusqu'à ce que la LED RX soit éteinte avant d'allumer l'émetteur.

Comment verrouiller et déverrouiller les touches de réglage de canal ?

Les touches se verrouillent automatiquement 5 secondes après la mise sous tension ou après une pression sur une touche. Le symbole de verrouillage s'affiche. Pour déverrouiller, maintenez les deux touches enfoncées jusqu'à ce que le symbole disparaisse.

Quelle est la portée maximale du système ATS42T ?

La portée peut atteindre jusqu'à 210 mètres en champ libre, mais elle dépend de la configuration des lieux (obstacles, interférences).

Puis-je utiliser plusieurs systèmes ATS-42 simultanément ?

Oui, jusqu'à 12 systèmes peuvent fonctionner simultanément sans interférences mutuelles en utilisant les canaux suivants : 1, 2, 13, 17, 19, 20, 21, 22, 24, 28, 39, 40.

Comment nettoyer l'émetteur ou le récepteur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, de solvants ou d'eau. Évitez l'humidité.

Pourquoi le récepteur s'éteint-il automatiquement ?

Le récepteur se déconnecte automatiquement après 20 minutes sans réception de signal (LED RX éteinte) pour économiser les batteries.

Quels types de piles peuvent être utilisés ?

L'appareil fonctionne avec deux piles de type R6 (AA) ou des accus NiMH rechargeables de même format. N'utilisez pas de piles non rechargeables dans la station de charge.

MODE D'EMPLOI ATS42T Monacor

Système de transmission de la parole

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulieres. Veuillez lore la presente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ulterieurement.

1 Possibilities d'utilisation

L'émetteur ATS-42T constitue avec un ou plusieurs récepteurs ATS-42R un système sans fil mobile pour la transmission de la parole, p.ex. pour des visites guidées de groupes, conférences multilingues ou des transmissions de commande radio. 40 canaux dans la plage 863 - 865 MHz sont disponibles pour la transmission sans fil, 12 canaux au plus peuvent être utilisés simultanément sans interférences mutuelles. La portée de transmission dépendé de la configuration des lieux et peut aller jusqu'à 210 m.

2 Consels importants d'utilisation

Les appareils repondent à toutes les directives nécessaires de l'Union europeenne et portent donc le symbole c.

• Les apparêls ne sont concus que pour une utilisation en interieur. Protégez-les de tout type de projections d'eau, des éclaboussures, d'une humidité élevée de l'air et de la chaleur (plage de temperature de fonctionnement autorisé: 0-40°C).
  Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si les apparèils sont utilisés dans un but autre que celui pour lequel ils ont été concus, s'ils ne sont pas correctement branchés ou utilisés ou s'ils ne sont pas réparés par une personne habitée; de même, la garantie deviendrait caduque.

Lorsque les apparèils sont définitivement rétrés du service, éliminez-les conformément aux directives locales

CARTONS ET EMBALLAGE
PAPIER À TRIER

2.1 Conformité et autorisation

Par la presente, MONACOR INTERNATIONAL déclare que les apparciels ATS-42R et ATS-42T se trouvent en conformité avec la directive 2014/53/UE. Les déclarations de conformité UE sont disponibles sur Internet: www.monacor.com

Les appareils sont autorisés pour un fonctionnement dans les pays de l'Union europeenne et de l'A.E.L.E sans déclaration ni taxa.

3 Fonctionnement

3.1 Insertion/remplacement de la batterie

Pour insérer ou remplaner les batteries, retirez le couvercle du compartmentement batterie sur la face arriere de l'appareil. Inserez deux batteries de type R6 comme indiquedansle compartiment et refermez le compartment avec le couvercle. En cas de non utilisation prolongee, veillez a retirer les batteries, elles pourraient couler et endommager I'appareil.

Ne jetez pas les batteries ou accus dans la poubelle domestique. Déposez-les dans un container spécifique pour les éliminer conformément aux directives locales.

3.2 Recharger les accus

A la place des batteries, on peut également utiliser des accumulateurs NiMH pour l'émetteur et le récepteur. Pour charger les accumulateurs, les stations de charge TXA-12C, TXA-36C et TXA-800PS sont bien adaptées. L'émetteur et le récepteur peuvent être placés dans ces stations de charge, accumulateurs insérés.

ATTENTION! Lorsque des batteries sont placees dans les appareils, il ne faut pas lesmettre dans la station de charge. Des batteries non rechargeables pouraient couler ou exposer si onessaie de les recharger.

3.3 Branchement du microphone et de I'écouteur

1) Reliez le micro livre à la prise (3) de l'émetteur (boitier gris) et fixez la pince sur le vétement (par exemple cravate, revers de veste).
2) Reliez l'écouteur livre à la prise (3) du récepteur (boitier noir) et fixez-le à l'oreille.

4 Utilisation

1) Allumez tout d'abord uniquement le recepteur : maintenez la touche (7) enforcée jusqu'à ce que l'affichage (5) indique «On».
2) Sur le recepteur, reglez un canal de transmission libre avec la touche ou (6).

Remarque: 5 secondes après l'allumage et 5 secondes après une pression sur une touche, les touches sont automatiquement verrouillées: le symbole s'affiche. Pour déverrouiller, maintainé les deux touches enfontées jusqu'à ce que le symbole s'éteigne.

La LED RX (2) ne doit pas briller. Si elle brille, des perturbations ou signaux d'autres émetteurs sont reçus. Sélectionnéz alors un autre canal.

3) Allumez l'émetteur, la LED TX (2) brille. Reglez l'émetteur sur le canal de transmission du récepteur. La LED RX brille sur le récepteurès qu'un signal est reçu.
Remarque: Sieldom signal n'est reçu pendant 20 minutes (la LED RX ne brille pas), le récepteur se déconnecte automatiquement pour préserver les batteries.
4)Avec le reglage (4) sur le recepteur,reglez le volume souhaite pour I'ecouteur et avec le reglage
sur l'émetteur, réglez le volume pour le microphone de telle sorte que le signal micro ne soit pas distordu (diminuez alors le volume) et ne soit pas bruyant (augmentez alors le volume).

Attention! Ne reglez pas le volume pour l'écouteur trop fort, des volumes élevés peuvent, à la longue, endommager l'audition.

5) Lorsque plusieurs systèmes ATS-42 doivent fonctionner simultanément pour la transmission de différentes informations ou langues, il faut, pour chaque système, régler un autre canal de transmission. On peut avoir simultanement 12 transmissions de la parole si vous reglez les canaux suivants: 1, 2, 13, 17, 19, 20, 21, 22, 24, 28, 39, 40.
6) Pour éteindre les appareils, maintenez la touche enfoncé jusqu'à ce que l'affichage indique «OF»

5 Caracteristiques techniques

Frequence de transmission: 863-865 MHz

Puissance d'émission: 10mW (EIRP)

Portee: 210m env.

Alimentation 2 × batterie ou accu NiMH de type R6

Température fonc. 0-40°C

Dimensions (1× h× p) .66x102x26mm

Poids

ATS-42T: 55g

ATS-42R: 57g

Configuration de canaux

Canal	MHz	Canal	MHz	Canal	MHz	Canal	MHz
01	863,075	11	863,175	21	863,025	31	863,125
02	863,275	12	863,375	22	863,225	32	863,325
03	863,475	13	863,575	23	863,425	33	863,525
04	863,675	14	863,775	24	863,625	34	863,725
05	863,875	15	863,975	25	863,825	35	863,925
06	864,075	16	864,175	26	864,025	36	864,125
07	864,275	17	864,375	27	864,225	37	864,325
08	864,475	18	864,575	28	864,425	38	864,525
09	864,675	19	864,775	29	864,625	39	864,725
10	864,875	20	864,975	30	864,825	40	864,925

Tout droit de modification réservé.

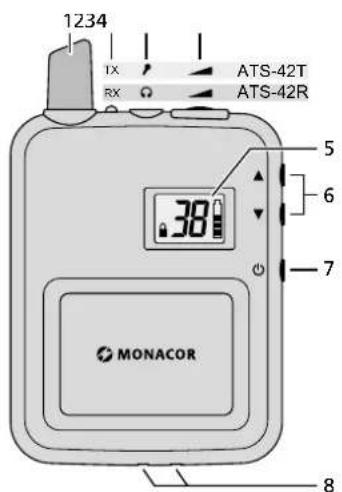

1 Antenne
2 LED de contrôle

ATS-42T: émetteur allumé

ATS-42R : un signal est reçu

3 Prise jack 3,5

ATS-42T : pour le micro

ATS-42R: pour l'écouteur

4 Réglage de volume

ATS-42T: pour le micro

ATS-42R : pour l'écouteur

5 Affichage pour le verrouillage des touches le canal de transmission (01-40) et l'etat de batterie

6 Touches pour le réglage du canal de transmission Les touches sont automatiquement verrouillées

5 secondes après l'allumage et 5 secondes après une pression sur une touche : le symbole s'affiche. Pour déverrouiller, maintenez les deux touches enforcées jusqu'à ce que le symbole s'éteigne.

7 Interrupteur marche/arrêt : maintenez la touche enfoncée pendant 1 seconde environ
8 Contacts pour charger les accumulateurs intégrés via un chargeur adapté

(p.ex.TXA-12C,TXA-36C,TXA-800PS)
