Intitulé	Description
Type de produit	Répéteur Wi-Fi
Normes Wi-Fi	802.11 b/g/n
Fréquence	2.4 GHz
Vitesse de transmission	Jusqu'à 300 Mbps
Ports Ethernet	1 port RJ45
Alimentation	Adaptateur secteur inclus
Dimensions	Compact, facile à installer
Utilisation	Étendre la portée du réseau Wi-Fi existant
Maintenance	Pas d'entretien particulier requis
Sécurité	WPA/WPA2 pour une connexion sécurisée
Compatibilité	Compatible avec la plupart des routeurs Wi-Fi
Informations supplémentaires	Installation facile via interface web

FOIRE AUX QUESTIONS - CU4BOOST Monacor

Comment configurer le Monacor CU4BOOST pour la première fois ?

Pour configurer le Monacor CU4BOOST, branchez le répéteur sur une prise électrique, connectez-vous au réseau Wi-Fi du répéteur à l'aide de votre smartphone ou ordinateur, puis ouvrez un navigateur et entrez l'adresse IP indiquée dans le manuel. Suivez les instructions à l'écran pour configurer le réseau.

Pourquoi mon Monacor CU4BOOST ne parvient-il pas à se connecter au routeur ?

Vérifiez que le répéteur est situé dans la zone de couverture du routeur. Assurez-vous que le mot de passe Wi-Fi que vous avez entré est correct. Redémarrez à la fois le routeur et le répéteur pour résoudre les problèmes de connexion.

Comment puis-je changer le nom du réseau étendu créé par le Monacor CU4BOOST ?

Connectez-vous à l'interface de configuration du Monacor CU4BOOST en utilisant l'adresse IP fournie dans le manuel. Dans les paramètres Wi-Fi, vous pouvez modifier le SSID (nom du réseau) du répéteur selon vos préférences.

Le signal de mon Monacor CU4BOOST est faible, que faire ?

Assurez-vous que le répéteur est placé à mi-chemin entre le routeur et la zone à couvrir. Évitez les obstacles comme les murs épais ou les appareils électroniques qui peuvent interférer avec le signal. Vous pouvez également essayer de modifier l'emplacement du répéteur.

Comment réinitialiser mon Monacor CU4BOOST aux paramètres d'usine ?

Pour réinitialiser le Monacor CU4BOOST, appuyez et maintenez le bouton de réinitialisation situé sur l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela restaurera les paramètres d'usine.

Puis-je utiliser le Monacor CU4BOOST avec un réseau Wi-Fi sécurisé ?

Oui, le Monacor CU4BOOST est compatible avec les réseaux Wi-Fi sécurisés. Assurez-vous d'entrer le bon mot de passe lorsque vous le configurez.

Est-ce que le Monacor CU4BOOST supporte la bande de 5 GHz ?

Oui, le Monacor CU4BOOST supporte à la fois les bandes de 2,4 GHz et de 5 GHz. Vous pouvez choisir la bande qui convient le mieux à vos besoins lors de la configuration.

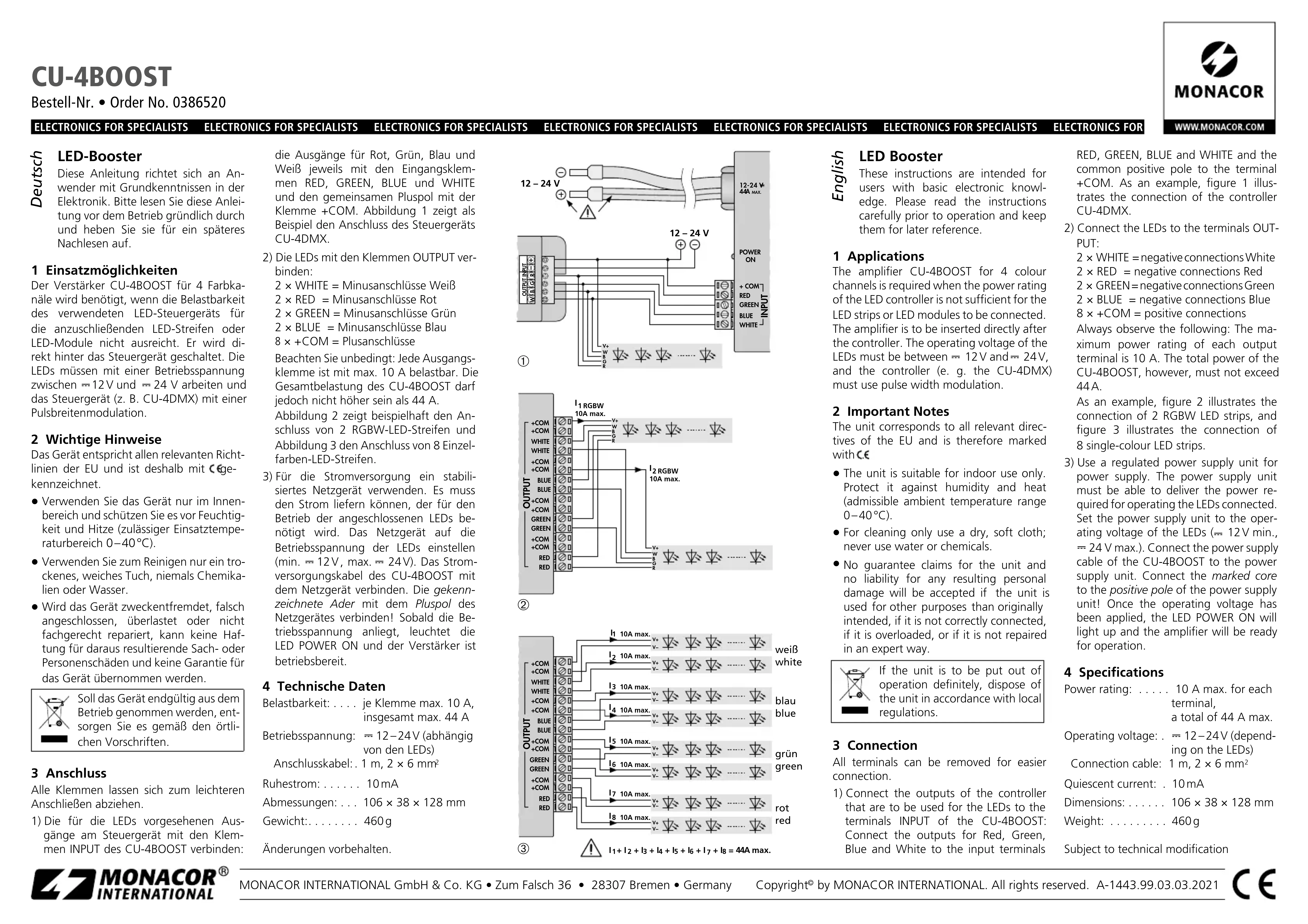

MODE D'EMPLOI CU4BOOST Monacor

Corrente di riposo: . . . . . 10 mA Dimensioni: . . . . . . . . . . 106 × 38 × 128 mm Peso: . . . . . . . . . . . . . . . 460 g Con riserva di modifiche tecniche. Amplificateur de puissance pour LEDs Cette notice s’adresse aux utilisateurs avec connaissances de base eléctro- niques. Veuillez lire la présente notice avec attention avant le fonctionne- ment et conservez-la pour pouvoir vous y reporter ultérieurement. 1 Possibilités d’utilisation L’amplificateur CU-4BOOST pour 4 canaux couleur est nécessaire lorsque la puissance du contrôleur LED ne suffit pas pour les flexleds ou les modules de LEDs à relier. Il se branche directement derrière le contrô- leur. Les LEDs doivent fonctionner avec une tension entre

24 V et le contrôleur avec une modulation de largeur d’impulsions (p. ex. CU-4DMX). 2 Conseils importants L’appareil répond à toutes les directives né- cessaires de l’Union européenne et porte donc le symbole .

L’appareil n’est conçu que pour une utilisation en intérieur. Protégez-le de l’humidité et de la chaleur (température ambiante admissible 0 – 40 °C).

Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau.

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si l’appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s’il n’est pas correctement bran- ché ou réparé ou s’il y a surcharge; en outre, la garantie deviendrait caduque. Lorsque l’appareil est définitive- ment retiré du service, éliminez-le conformément aux directives lo- cales. 3 Branchement Toutes les bornes peuvent être retirées pour un branchement facilité.

1) Reliez les sorties prévues pour les LEDs

sur le contrôleur aux bornes INPUT du CU-4BOOST : les sorties pour rouge, vert, bleu et blanc respectivement avec les bornes d’entrée RED, GREEN, BLUE et WHITE et reliez le pôle plus commun à la borne +COM. Le schéma 1 donne un exemple de branchement du contrôleur CU-4DMX.

2) Reliez les LEDs aux bornes OUTPUT:

2 × WHITE = branchements moins blanc 2 × RED = branchements moins rouge 2 × GREEN = branchements moins vert 2 × BLUE = branchements moins bleu 8 × + COM = branchements plus Attention : chaque borne de sortie ne doit pas dépasser 10 A max. La puis- sance totale du CU-4BOOST ne doit pas dépasser 44 A. Le schéma 2 indique un exemple de branchement de 2 flexleds RGBW et le schéma 3 le branchement de 8 flexleds mono couleur.

3) Pour l’alimentation, un bloc secteur

stabilisé est nécessaire. Le bloc secteur doit délivrer le courant nécessaire pour le fonctionnement des LEDs reliées. Réglez le bloc secteur sur la tension nécessaire pour les LEDs (

24 V max.). Reliez le câble d’alimen- tation du CU-4BOOST au bloc secteur. Reliez le conducteur repéré au pôle plus du bloc secteur ! Dès que la tension de fonctionnement est présente, la LED POWER ON brille, l’amplificateur est prêt à fonctionner. 4 Caractéristiques techniques Puissance : . . . . . . . . . . 10 A max. par borne, 44 A max. au total Tension fonctionnement :

12 – 24 V, selon les LEDs reliées Câble branchement: . 1 m, 2 × 6 mm

Courant de repos : . . . . . 10 mA Dimensions: . . . . . . . . . . 106 × 38 × 128 mm Poids: . . . . . . . . . . . . . . 460 g Tout droit de modification réservé.
