EVN011 - Variateur d'éclairage HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur d'éclairage universel
Marque	Hager
Modèle	EVN011
Alimentation	230 V ~ 50/60 Hz
Consommation à vide	0,2 W
Puissance maximale (incandescence/halogène 230 V)	300 W
Puissance maximale (halogène TBT via transformateur ferromagnétique)	300 VA
Puissance maximale (halogène TBT/LED TBT via transformateur électronique)	300 VA
Puissance maximale (fluocompacte dimmable 230 V)	60 W
Puissance maximale (LED dimmable 230 V)	60 W (jusqu'à 8 lampes)
Largeur (module)	17,5 mm
Température de fonctionnement	-10 °C à +45 °C
Température de stockage	-25 °C à +70 °C
Section de raccordement (souple)	1,5 à 6 mm²
Section de raccordement (rigide)	1,5 à 6 mm²
Distance de commande maximale	50 m
Dissipation thermique maximale	2,1 W
Fonctions principales	Variation de luminosité par bouton poussoir, apprentissage automatique de la charge, protection contre surchauffe et surcharge
Compatibilité lampes	Incandescence, halogène 230V, halogène TBT, fluocompacte dimmable, LED dimmable 230V et TBT (avec transformateur adapté)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Protection intégrée contre les surcharges, les courts-circuits et la surchauffe
Pièces détachées et réparabilité	Pas de pièces détachées spécifiques. En cas de panne, remplacer l'appareil.

FOIRE AUX QUESTIONS - EVN011 HAGER

Quels types de lampes sont compatibles avec le variateur EVN011 ?

Le variateur EVN011 est compatible avec les lampes à incandescence, halogènes 230V, halogènes très basse tension (TBT) avec transformateur électronique ou ferromagnétique, fluocompactes dimmables 230V à ballast intégré, et LED dimmables 230V ou TBT avec transformateur électronique. Les lampes non dimmables ne sont pas compatibles.

Comment installer le variateur EVN011 ?

Installez le variateur dans le bas de l'armoire pour éviter une température excessive. Utilisez la même phase pour la commande et l'alimentation. Le raccordement se fait sur les bornes L (phase), N (neutre) et la sortie charge. Respectez les sections de câble de 1,5 à 6 mm².

Comment fonctionne l'apprentissage de la charge ?

Pour lancer l'apprentissage, appuyez sur le bouton poussoir pendant 10 secondes jusqu'à ce que la charge clignote une fois. Relâchez puis faites un appui bref. L'apprentissage dure environ 30 secondes, pendant lesquelles la luminosité varie. À la fin, la charge s'allume au maximum et clignote une fois.

Que faire si la charge clignote ou ne fonctionne pas correctement ?

Un clignotement peut indiquer une surcharge ou une surchauffe. Réduisez la puissance de la charge ou améliorez la ventilation en ajoutant des intercalaires de dissipation (LZ060). Vérifiez aussi qu'il n'y a pas de court-circuit sur la sortie.

Comment revenir au mode usine (automatique) ?

Appuyez sur le bouton poussoir pendant 10 secondes, puis faites deux appuis brefs. La charge clignotera deux fois pour confirmer le retour au mode usine. Ce mode est adapté aux charges conventionnelles.

Quelle est la puissance maximale supportée par le variateur ?

La puissance maximale dépend du type de lampe : 300 W pour incandescence/halogène 230V, 300 VA pour halogène TBT, 60 W pour fluocompacte ou LED 230V. Pour les LED TBT, comptez 300 VA avec transformateur électronique.

Peut-on utiliser le variateur avec des lampes LED non dimmables ?

Non, les lampes LED non dimmables ou fluocompactes non dimmables ne sont pas compatibles. Utilisez uniquement des lampes spécifiquement marquées 'dimmable'.

Que faire en cas de court-circuit ou de surcharge importante ?

En cas de court-circuit ou surcharge, la charge n'est plus commandée. Vérifiez qu'il n'y a pas de court-circuit en sortie et réduisez la puissance de la charge. Le variateur peut aussi réduire automatiquement la puissance en cas de surchauffe.

Comment nettoyer le variateur EVN011 ?

Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez pas de produits de nettoyage agressifs ou abrasifs qui pourraient endommager le boîtier.

Quelles sont les dimensions du variateur ?

Le variateur a une largeur de 17,5 mm (module standard). Les autres dimensions ne sont pas spécifiées, mais il s'agit d'un appareil compact adapté aux tableaux électriques.

MODE D'EMPLOI EVN011 HAGER

Télévariateur universel 300W

Présentation du produit et principe de fonctionnement

Le télévariateur EVN011 permet de faire varier la luminosité d'une charge incandescente, Halogène BT (230V), halogène très basse tension (TBT 12V ou 24V) avec transformateur électronique ou ferromagnétique, fluocompacte dimmables avec alimentation intégrée, lampe LED 230V dimmables avec alimentation intégrée, lampe LED dimmables très basse tension (TBT 12V ou 24V) avec transformateur électronique.

Ce produit est un variateur universel à détection automatique de charges qui dispose d'une fonction apprentissage afin de commander plus efficacement les lampes fluocompactes et LED 230V.

Le réglage du niveau d'éclairement se fait par des boutons poussoirs raccordés au produit.

• Par appuis brefs : allumage ou extinction de l'éclairage.
• Par appuis maintenus (à partir de 400ms) : variation de la luminosité jusqu'au niveau minimum ou maximum. Le sens de la variation est inversé à chaque nouvel appui maintenu.

Apprentissage de la charge

L'apprentissage de la charge permet de détecter les caractéristiques de la charge pour la commander plus efficacement.

• Appuyer 10 s. sur le bouton poussoir jusqu'à ce que la charge clignote une fois. Pendant l'appui, la charge peut clignoter.
• Faire un appui bref sur le bouton poussoir pour lancer l'apprentissage. Cette opération dure environ 30 s. et fait varier le niveau d'éclairement.
• Après cet apprentissage, la charge s'allume au niveau maximum et clignote une fois pour signaler que l'apprentissage est terminé.

Selon la charge raccordée, le niveau d'éclairement minimum peut être modifié.

Retour usine (mode automatique)

Si une charge conventionnelle est à nouveau installée, il est possible de revenir dans le mode de variation “usine” : après l’appui de

10 s., faire 2 appuis brefs.

Le produit confirmera le retour usine en faisant clignoter la charge deux fois.

Si aucune action n'est effectuée 10 s.après l'appui long, le produit retourne dans le mode de variation précédent. Ce mode est le plus adapté aux charges conventionnelles.

Une charge doit être raccordée afin de procéder à l'apprentissage de la charge ou au retour usine.

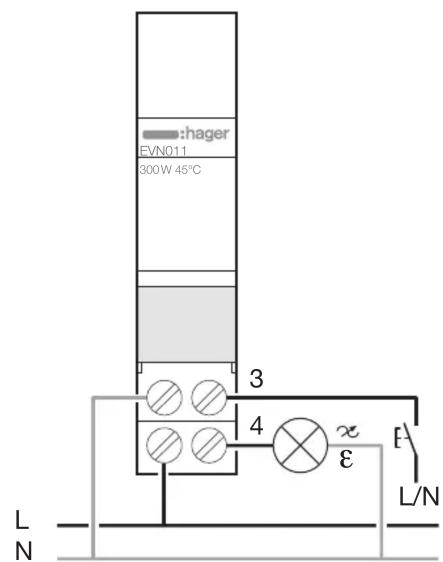

Schéma de raccordement et présentation visuel produit

hager EVN011 300W 45°C 3 4 ε L/N L N

Utiliser la même phase pour la commande et l'alimentation

Recommandations de mise en œuvre

Installer le produit dans le bas de l'armoire pour éviter une température de fonctionnement trop élevée.

Nous recommandons de séparer les variateurs EVN011 des appareils électromécaniques de forte puissance (contacteurs, disjoncteurs).

Protection contre la surchauffe ou contre les surcharges

En cas de surchauffe ou surcharge, la puissance disponible est automatiquement réduite. Pour remédier à ce phénomène :

• adapter ou diminuer la charge raccordée sur la sortie du variateur.
• Diminuer la température du produit et celle de l'enveloppe en insérant des intercalaires de dissipation (ex : LZ060) de part et d'autre du variateur EVN011 et en assurant une bonne ventilation.

En cas de court-circuit ou de surcharge trop importante, la charge n'est plus commandée. Pour remédier à ce problème :

• vérifier si la sortie est en court-circuit,
- diminuer la puissance de la charge raccordée au produit

Spécifications techniques

Caractéristiques électriques

• Tension d'alimentation : 230V \~ 50/60Hz
• Consommation à vide : 0.2W
• Dissipation maximum du produit : 2.1W

Caractéristiques fonctionnelles

Puissances délivrée

• Lampes à incandescence et halogènes 230V : 300W
• Lampes halogènes TBT 300VA via transformateur ferromagnétique

Le transformateur ne devra pas être utilisé à moins de 75% de sa charge nominale.

- Lampes halogène TBT, LED TBT dimmables 300VA via transformateur électronique

Il faut tenir compte du rendement des

transformateurs pour calculer le nombre maximum de lampes.

• Lampes fluocompactes dimmables à ballast intégré 230V : 60W
• Lampes LED dimmables 230V : 60W (8 lampes) Les lampes fluocompactes non dimmables et les LED non dimmabless ne sont pas compatibles avec ce produit.

Entrée de commande

• Tension : 230V \~ 50/60Hz N/L
  • Distance de raccordement : 50m

Environnement

• T° de fonctionnement : -10 °C à +45 °C
• T° de stockage : -25 °C à +70 °C

Raccordement :

• Capacité souple : 1,5 mm ^2 à 6 mm ^2
• Capacité rigide : 1,5 mm ^2 à 6 mm ^2

Encombrement:

•17.5mm

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe C€ et en Suisse

EN

Universal Dimmer 300W

EVN011

• Capacité souple : 1,5 mm ^2 to 6 mm ^2
• Capacité rigide : 1,5 mm ^2 to 6 mm ^2

Size :

•17.5mm
