SWTTX - Carte réseau / adaptateur Martin Logan - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Carte réseau / Adaptateur
Connectivité	Wi-Fi, Ethernet
Compatibilité	Compatible avec les systèmes audio Martin Logan
Fréquence de fonctionnement	2.4 GHz et 5 GHz
Installation	Installation simple via interface utilisateur
Maintenance	Vérifier régulièrement les mises à jour du firmware
Réparation	Service après-vente recommandé pour les réparations
Consommation d'énergie	Faible consommation d'énergie en mode veille
Normes de sécurité	Conforme aux normes de sécurité électrique
Garantie	Garantie limitée de 2 ans
Accessoires inclus	Câble Ethernet, guide d'installation

FOIRE AUX QUESTIONS - SWTTX Martin Logan

Comment puis-je connecter mon Martin Logan SWTTX à mon réseau Wi-Fi ?

Pour connecter votre Martin Logan SWTTX à votre réseau Wi-Fi, allez dans les paramètres de l'appareil, sélectionnez 'Réseau', puis choisissez 'Wi-Fi'. Suivez les instructions pour entrer le mot de passe de votre réseau.

Mon Martin Logan SWTTX ne se connecte pas au réseau. Que faire ?

Vérifiez que votre réseau Wi-Fi fonctionne correctement et que vous avez entré le bon mot de passe. Redémarrez l'adaptateur et essayez de vous reconnecter.

Le son de mon Martin Logan SWTTX est de mauvaise qualité. Que faire ?

Assurez-vous que votre appareil est à jour avec le dernier firmware. Vérifiez également la qualité de votre connexion Internet et essayez de réduire la distance entre votre routeur et l'adaptateur.

Comment réinitialiser mon Martin Logan SWTTX aux paramètres d'usine ?

Pour réinitialiser votre appareil, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que le voyant clignote, puis relâchez-le.

Est-il possible de connecter plusieurs Martin Logan SWTTX à un seul réseau ?

Oui, vous pouvez connecter plusieurs adaptateurs Martin Logan SWTTX à un même réseau. Assurez-vous simplement que chaque appareil est configuré avec un identifiant unique.

Où puis-je trouver le manuel d'utilisation du Martin Logan SWTTX ?

Le manuel d'utilisation est disponible sur le site officiel de Martin Logan dans la section 'Support' ou 'Téléchargements'.

Mon Martin Logan SWTTX ne s'allume pas. Que faire ?

Vérifiez que l'adaptateur est correctement branché à une prise électrique fonctionnelle. Si le problème persiste, essayez de remplacer le câble d'alimentation.

Comment mettre à jour le firmware de mon Martin Logan SWTTX ?

Vous pouvez mettre à jour le firmware via l'application dédiée ou le site web de Martin Logan dans la section support. Assurez-vous que votre appareil est connecté à Internet avant de lancer la mise à jour.

MODE D'EMPLOI SWTTX Martin Logan

user's manual / manuel de l'utilisateur / 使用手册

Model / Modèle / 型号: DYS618-150100-K

Input / Entrée / 输入: 100-240V～50/60Hz 0.5A MAX

Output / Sortie / 输出: 15VDC, 1.0A

SPECIFICATION / SPÉCIFICATIONS / 规格

Frequency Range / Frequency Range / 频率范围 : 2405 - 2477 MHz

Max. Transmitter Power / Puissance max du transmetteur / 最大发射功率: 10 dBm

Le symbole de l'éclair avec une pointe en forme de flèche, dans un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse » potentielle près du produit qui peut être pour constituer un risque de décharge électrique.

内部的 感叹号 等边三

Par la présente, SVI Holdings (US), Inc. déclare que son produit SWT-TX/SWT-RX est conforme aux principales exigences et autres clauses pertinentes des directives suivantes sur l'information de la conformité pour l'EU.

• Conforme à la Directive européenne Basse tension 2014/35/UE;
  • Directive européenne CEM 2014/30/UE;
  • Directive européenne 2014/53/UE relatives aux équipements radioélectriques (RED);
  • Directive européenne d'écoconception 2009/125/CE;
  • Directive européenne WEEE 2012/19/UE;
• Directive européenne sur la restriction de l'utilisation de certaines substances

dangereuses dans les équipements électriques et électroniques (Union Restriction of Hazardous Substances Recast) (RoHS2) 2011/65/UE;

• Directive européenne concernant l'enregistrement, l'évaluation et l'autorisation des substances chimiques ainsi que les restrictions applicables à ces substances (REACH) (Registration, Evaluation, Authorization and Restriction of Chemicals) 2006/121/CE.
• Vous pouvez obtenir un exemplaire gratuit de la Déclaration de conformité en communiquant avec votre revendeur, votre distributeur ou le siège social mondial de SVI Holdings (US), Inc. Les coordonnées sont disponibles ici : http://www.martinlogan.com

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) l'appareil ne doit pas produire de brouillage, et
(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Les changements ou modifications non expressément approuvés par les autorités compétentes en matière de conformité peuvent priver l'utilisateur du droit d'utiliser l'équipement en question.

Ce dispositif respecte les limites de l'IC sur l'exposition aux radiations établies pour un environnement non contrôlé.

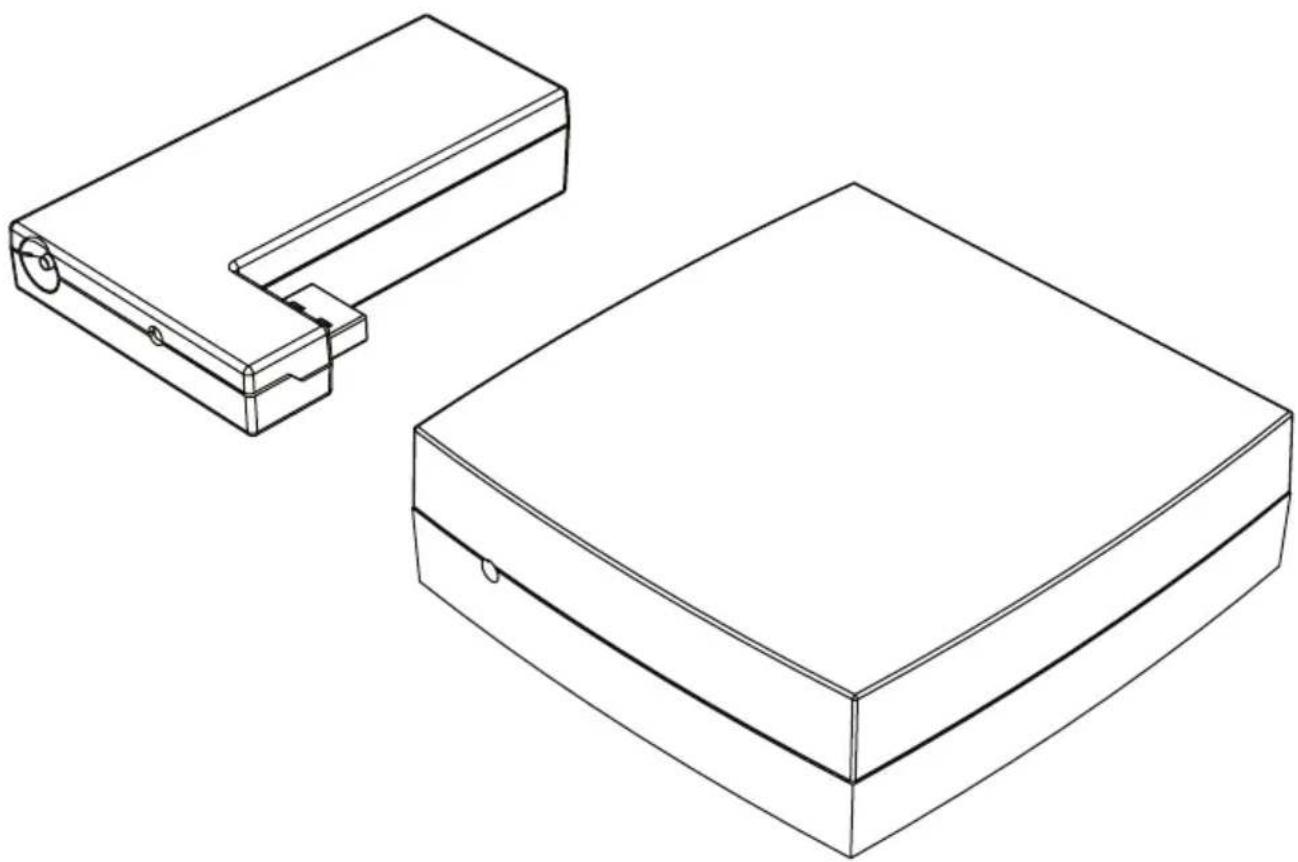

SWT-TX, SWT-RX

TESTED TO COMPLY WITH FCC STANDARDS FOR HOME OR OFFICE USE

Contient ID FCC : NKR-SWA12 et IC : 4441A-SWA12

Cet appareil est conforme à la partie 15 des règles du FCC. L'utilisation est assujettie aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférence nuisible, et (2) cet appareil doit accepter l'interférence reçue, notamment l'interférence qui peut causer un mauvais fonctionnement.

Conformément au règlement 47 CFR 15.21 de la FCC : les changements ou modifications non expressément approuvés par les autorités compétentes en matière de conformité peuvent priver l'utilisateur du droit d'utiliser l'équipement en question.

REMARQUE : cet équipement a été testé et jugé conforme aux limites d'un appareil numérique de Classe B, en vertu de la Section 15 du règlement de la FCC. Ces limites sont conçues pour offrir une protection jugée raisonnable contre l'interférence nuisible dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre une énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer une interférence nuisible aux radiocommunications. Toutefois, il n'existe aucune garantie qu'une interférence ne se produira pas dans une installation particulière. Si cet équipement cause une interférence nuisible à la réception radiophonique ou télévisuelle, qu'on peut déterminer en ouvrant et en fermant l'équipement, l'utilisateur est invité à essayer de corriger l'interférence à l'aide d'une des mesures suivantes :

— Réorienter l'antenne de réception ou la changer de place.
— Augmenter la distance entre l'équipement et le récepteur.
— Raccorder l'équipement à une prise située sur un autre circuit que celui sur lequel le récepteur est raccordé.
— Consulter le revendeur ou un technicien radio/TV compétent pour obtenir de l'aide.

En vertu de la directive WEEE de l'Union européenne (directive sur les déchets électriques et électroniques) entrée en vigueur le 13 août 2005, nous vous avisons que ce produit pourrait contenir des matériaux réglementés dont l'élimination doit faire l'objet de procédures de réutilisation et de recyclage particulières.

À cette fin, MartinLogan a demandé à ses distributeurs dans les pays membres de l'Union européenne de reprendre et de recycler ce produit gratuitement. Pour trouver le distributeur le plus près, communiquez avec le revendeur du produit, envoyez un courriel à [e-mail] ou consultez le site Web martinlogan.com.

Notez que seul le produit est régi par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.

MISE EN GARDE! N'utilisez pas les SWT-TX/SWT-RX à l'extérieur du pays où ils ont été achetés — les exigences en matière de tension varient selon les pays. Une tension inappropriée peut causer des dommages potentiellement dispendieux à réparer. Le

produit SWT-TX/SWT-RX est envoyé aux distributeurs MartinLogan autorisés avec le bon cordon d'alimentation pour l'utilisation dans le pays où il est vendu. Une liste des distributeurs autorisés est disponible sur le site Web www.martinlogan.com ou en écrivant à l'adresse [e-mail].

Le système SWT-TX/SWT-RX sans fil peut être utilisé pour établir un raccord de niveau de ligne gauche/droite ou un raccord de niveau de ligne LFE avec les modèles DYNAMO 600X, 800X, 1100X ou 1600X.

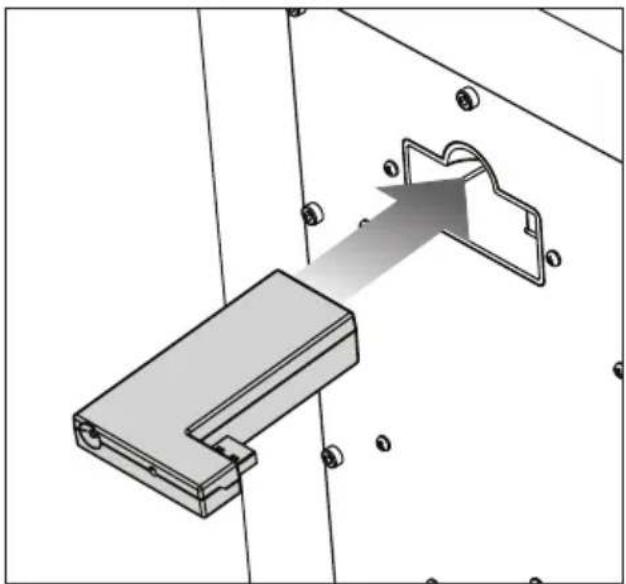

Pour installer le récepteur sans fil SWT-RX, glissez-le dans le port de connexion du module sans fil qui se trouve sur la partie arrière du caisson de sous-graves.

les récepteurs et transmetteurs SWT-TX/SWT-RX sont vendus déjà jumelés.

RACCORD DE SIGNAL :

1 Suivez les instructions décrites dans les sections « Mode 2 canaux » ou « Mode canaux multiples » du manuel du caisson de sous-graves. Seulement, au lieu de raccorder votre récepteur/processeur au caisson de sous-graves, raccordez-le au transmetteur SVVT-TX.

RÉGLAGES DES COMMANDES DU CAISSON DE SOUS-GRAVES :

1 Suivez les instructions décrites dans les sections « Mode 2 canaux » ou « Mode canaux multiples » du manuel du caisson de sous-graves.

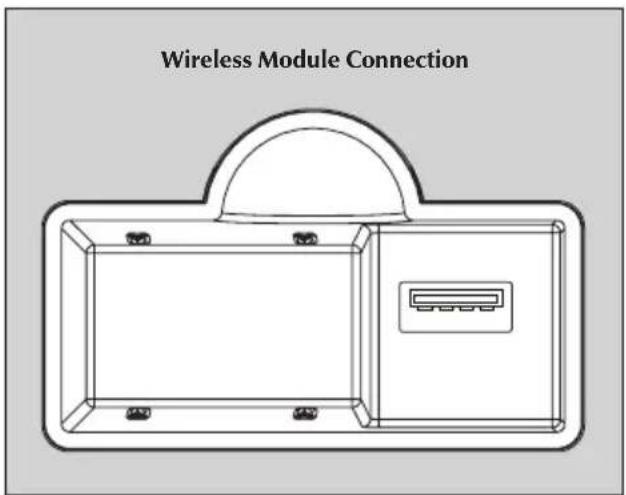

Réceptacle du module sans fil SVVT-RX, situé sur le caisson de sous-graves.

Le système sans fil SWT-TX/SWT-RX est expédié déjà jumelé. Pour synchroniser le système sans fil à nouveau :

1 Vérifiez que le caisson de sous-graves est allumé et que sa lumière de statut est rouge ou blanche.
2 Si le cordon d'alimentation du transmetteur est branché, débranchez-le pendant 10 secondes.

3 Branchez le cordon d'alimentation du transmetteur.
4 Branchez le récepteur sans fil dans le caisson de sous-graves.
5 Attendez que les lumières de statut commencent à clignoter sur le récepteur et ce transmetteur.
6 Appuyez sur le bouton de synchronisation du récepteur sans fil pendant 5 secondes.
7 Appuyez sur le bouton de synchronisation du transmetteur jusqu'à ce que la lumière de statut du récepteur soit allumée sans clignotement.

DEL DE STATUT ET ALIMENTATION

Le transmetteur SWT-TX s'éteint pour économiser de l'énergie après environ 20 minutes. Lorsque le transmetteur s'éteint, le récepteur s'éteint également un peu après.

Statut DEL (avant) du transmetteur SWT-TX :

• Éteinte : veille
  • Lumière unie : transmission de signaux sans fil
• Clignotement lent : attente de synchronisation
• Clignotement rapide : recherche de récepteur (après avoir appuyé sur le bouton de synchronisation)

Statut DEL (arrière) du transmetteur SWT-TX :

• Éteinte : aucune alimentation
• Allumée : réception de l'alimentation

Statut DEL (avant) du récepteur SWT-RX :

• Éteinte : veille ou caisson de sous-graves hors tension
• Allumée : réception de signal audio sans fil
• Clignotement lent : attente de synchronisation
• Clignotement rapide : recherche de transmetteur (après avoir appuyé sur le bouton de synchronisation)

SWT-TX/SWT-RX 安装方式
