| Type de produit | Instrument de mesure électronique (galvanomètre encastrable) |
| Marque | Monacor |
| Modèle | PM210V |
| Utilisation | Intérieur uniquement |
| Température ambiante admissible | 0 – 40 °C |
| Nettoyage | Chiffon sec et doux, pas de produits chimiques ni d'eau |
| Protection | Contre les éclaboussures, projections d'eau, humidité élevée |
| Type d'affichage | Analogique à aiguille |
| Fonctions de mesure | Courant continu (μA, mA, A) et tension continue (V) selon la variante |
| Dimensions (face avant) | 60,3 x 46,3 mm |
| Profondeur | 32 mm |
| Diamètre de perçage pour montage | 37,5 mm |
| Poids approximatif | 50 g |
| Alimentation | Aucune (instrument passif) |
| Pièces détachées | Non disponibles |
| Réparabilité | Non réparable par l'utilisateur |
| Conseils de sécurité | Lire la notice avant installation, respecter les consignes |
FOIRE AUX QUESTIONS - PM210V Monacor
Comment installer le galvanomètre PM210V ?
Percez un trou de 37,5 mm de diamètre dans le panneau, insérez l'appareil et fixez-le à l'aide des clips de montage fournis. Respectez la polarité lors du raccordement.
Quelle est la précision de mesure de l'appareil ?
La précision n'est pas spécifiée dans la notice, mais pour un galvanomètre analogique standard, elle est généralement de l'ordre de 2 à 5 % de la pleine échelle.
Comment nettoyer l'appareil ?
Utilisez uniquement un chiffon sec et doux. N'utilisez jamais de produits chimiques, de solvants ou d'eau, car ils pourraient endommager le boîtier plastique.
Puis-je utiliser le PM210V en extérieur ?
Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Il doit être protégé des éclaboussures, de l'humidité élevée et de la chaleur.
Que faire si l'aiguille ne bouge pas ?
Vérifiez que l'appareil est correctement branché et que le circuit est sous tension. Assurez-vous que la plage de mesure correspond au signal. Une surcharge peut avoir endommagé l'appareil.
Quelle est la tension maximale mesurable ?
Cela dépend de la variante : par exemple, le modèle PM-2/30V mesure jusqu'à 30 V. Consultez l'étiquette sur l'appareil pour connaître sa plage spécifique.
Comment brancher l'appareil ?
Connectez les fils aux bornes en respectant la polarité. Pour le courant, branchez en série dans le circuit ; pour la tension, en parallèle. Ne dépassez jamais la plage de mesure indiquée.
L'appareil mesure-t-il le courant alternatif ?
Non, le PM210V est un galvanomètre à courant continu uniquement. Il ne convient pas pour les signaux alternatifs.
Comment savoir si l'appareil est surchargé ?
Une surcharge prolongée peut endommager l'aiguille ou la bobine. Si l'aiguille heurte la butée en fin d'échelle ou si elle ne revient pas à zéro, l'appareil a probablement été surchargé.
Où trouver le schéma de montage ?
Le schéma de montage avec les cotes est disponible dans la notice d'utilisation téléchargeable sur notre site. Il indique les dimensions de perçage et d'encastrement.
Questions des utilisateurs sur PM210V Monacor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Instrument de mesure électronique au format PDF gratuitement ! Retrouvez votre notice PM210V - Monacor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PM210V de la marque Monacor.

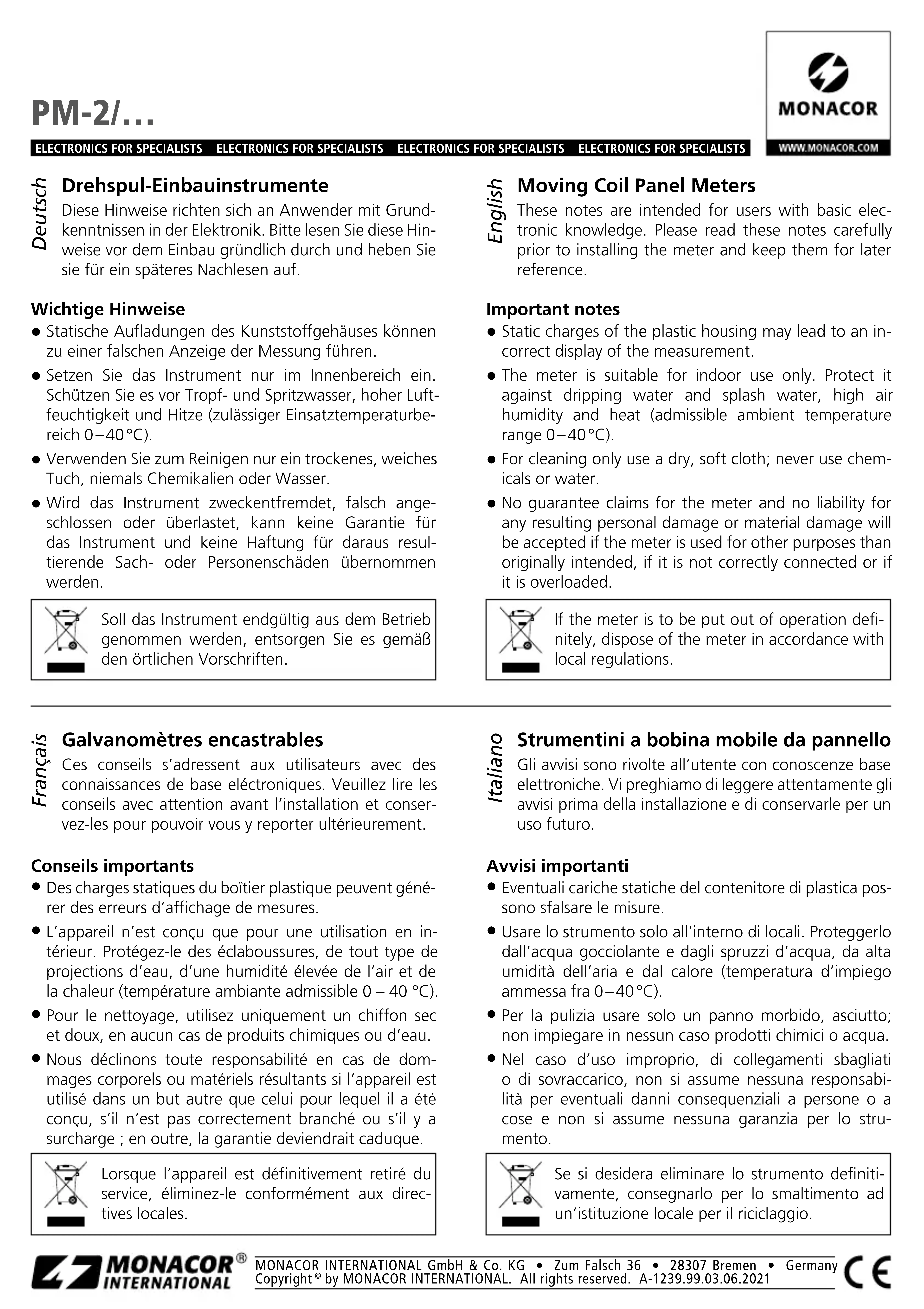

MODE D'EMPLOI PM210V Monacor
Galvanomètres encastrables
Ces conseils s'adressent aux utilisateurs avec des connaissances de base électroniques. Veuillez lire les conseils avec attention avant l'installation et conservez-les pour pouvoir vous y reporter ultérieurement.
Conseils importants
- Des charges statiques du boîtier plastique peuvent générer des erreurs d'affichage de mesures.
- L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0 – 40 °C).
- Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou s'il y a surcharge ; en outre, la garantie deviendrait caduque.
Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.
Italiano
Strumentini a bobina mobile da pannello
Caractéristiques techniques
Dati tecnici
| ModellModelModèleModello | MessbereichMeasuring rangePlage de mesureCampo di misura | InnenwiderstandInternal resistanceRésistance interneResistenza interna |
| PM-2/30UA | 30 μA | 6,5 kΩ |
| PM-2/50UA | 50 μA | 3,0 kΩ |
| PM-2/+-50UA | ±50 μA | 1,9 kΩ |
| PM-2/100UA | 100 μA | 1,9 kΩ |
| PM-2/1MA | 1 mA | 200 Ω |
| PM-2/50MA | 50 mA | 1,2 Ω |
| PM-2/3A | 3 A | 20 mΩ |
| PM-2/5A | 5 A | 12 mΩ |
| PM-2/10A | 10 A | 6 mΩ |
| PM-2/15A | 15 A | 4 mΩ |
| PM-2/10V | 10 V | 10 kΩ |
| PM-2/15V | 15 V | 15 kΩ |
| PM-2/30V | 30 V | 30 kΩ |


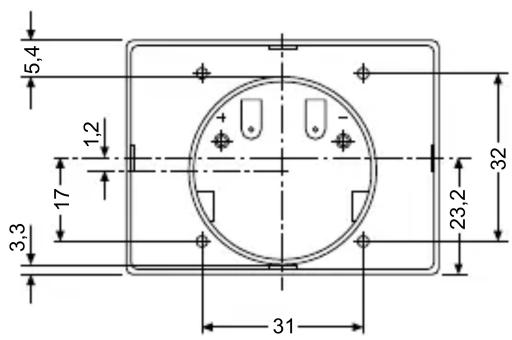

9,5 M2,3 Ø37,5 10 23 6,5

