LST2 - Support mural Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural
Marque	Monacor
Modèle	LST2
Utilisation	Montage mural ou plafond
Charge maximale	5 kg
Matériau	Acier
Dimensions (approx.)	10 x 10 x 5 cm
Poids	0,5 kg
Réglage inclinaison	Par rotule et serre-joint
Réglage rotation	Oui, via rotule
Serre-joint	Oui, pour verrouillage
Vis de sécurité	Vis (6) maintient la rotule en cas de desserrage
Fixation	4 vis et écrous (non fournis)
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas dépasser la charge maximale
Garantie	Non spécifiée
Couleur	Noir (estimation)

FOIRE AUX QUESTIONS - LST2 Monacor

Comment installer le support mural LST2 ?

Fixez d'abord la plaque de montage (2) sur l'objet, puis fixez le support (4) au mur avec 4 vis. Enfin, vissez l'objet sur la plaque et réglez l'angle avec la rotule.

Quelle est la charge maximale supportée ?

La charge maximale est de 5 kg sur la plaque de fixation. Attention, les objets saillants peuvent réduire cette capacité.

Peut-on monter le support au plafond ?

Oui, le LST2 est conçu pour un montage mural ou au plafond.

Comment régler l'inclinaison ?

Desserrez le serre-joint (3), orientez l'objet, puis resserrez le serre-joint manuellement.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis et de 4 vis et écrous adaptés au matériau de montage.

Le support est-il compatible avec toutes les enceintes ?

Il convient pour des enceintes légères, caméras, lampes, etc., à condition que le poids total ne dépasse pas 5 kg.

Comment assurer la sécurité en cas de desserrage accidentel ?

La vis (6) maintient la rotule même si le serre-joint se desserre. Serrez-la sans trop forcer.

Quelle est la fonction de la rotule ?

La rotule permet de régler l'inclinaison et la rotation de l'objet fixé.

Peut-on utiliser ce support en extérieur ?

La notice ne précise pas une utilisation extérieure. Pour l'intérieur, un nettoyage avec un chiffon sec suffit.

Comment entretenir le support mural ?

Nettoyez-le avec un chiffon sec. Évitez les produits abrasifs.

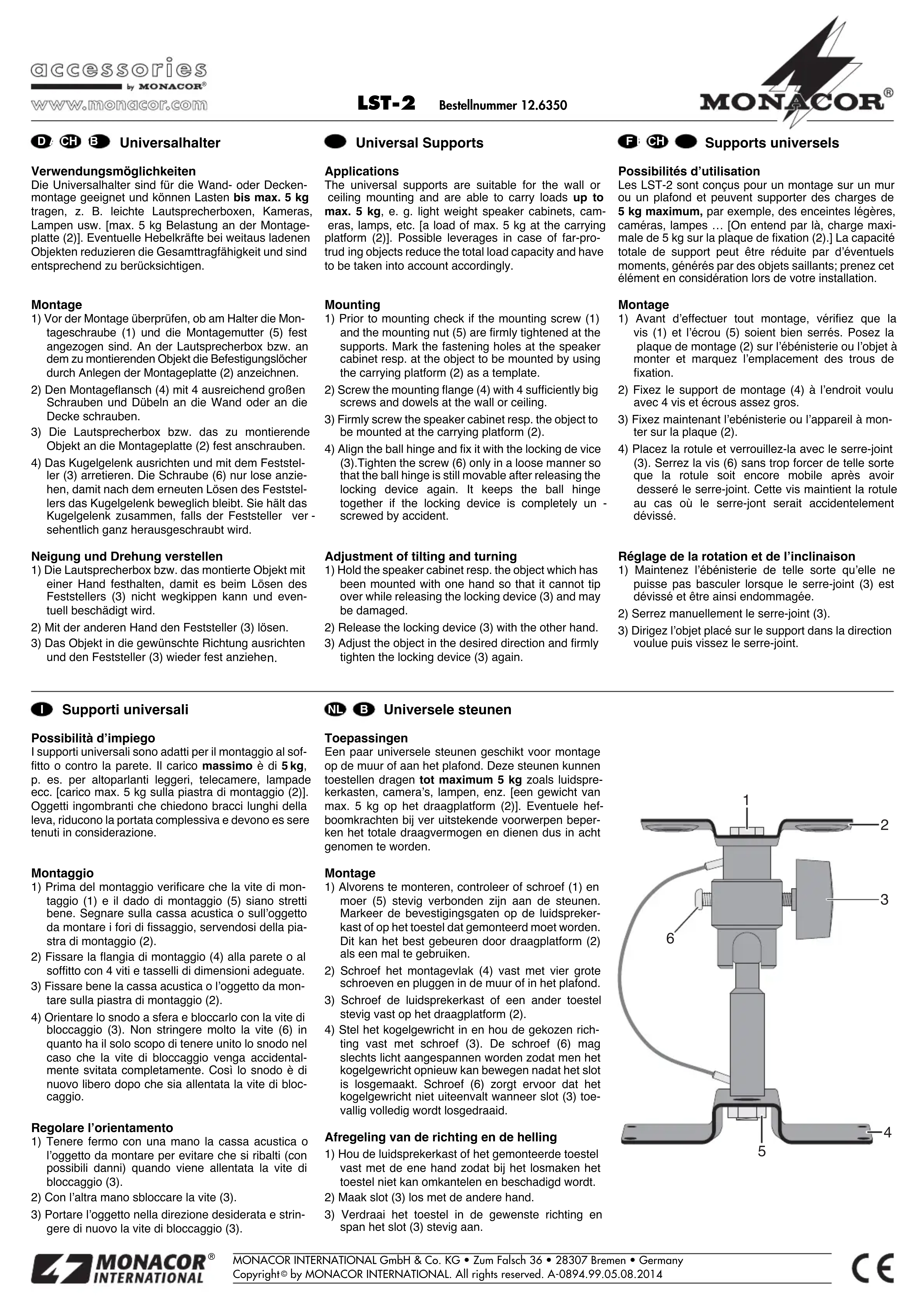

MODE D'EMPLOI LST2 Monacor

Possibilités d'utilisation

Les LST-2 sont conçus pour un montage sur un mur ou un plafond et peuvent supporter des charges de 5 kg maximum, par exemple, des enceintes légères, caméras, lampes ... [On entend par là, charge maximale de 5 kg sur la plaque de fixation (2).] La capacité totale de support peut être réduite par d'éventuels moments, générés par des objets saillants; prenez cet élément en considération lors de votre installation.

Montage

1) Avant d'effectuer tout montage, vérifiez que la vis (1) et l'écrou (5) soient bien serrés. Posez la plaque de montage (2) sur l'ébénisterie ou l'objet à monter et marquez l'emplacement des trous de fixation.
2) Fixez le support de montage (4) à l'endroit voulu avec 4 vis et écrous assez gros.
3) Fixez maintenant l'ebénisterie ou l'appareil à monter sur la plaque (2).
4) Placez la rotule et verrouillez-la avec le serre-joint (3). Serrez la vis (6) sans trop forcer de telle sorte que la rotule soit encore mobile après avoir desseré le serre-joint. Cette vis maintient la rotule au cas où le serre-jont serait accidentelement dévissé.

Réglage de la rotation et de l'inclinaison

1) Maintenez l'ébénisterie de telle sorte qu'elle ne puisse pas basculer lorsque le serre-joint (3) est dévissé et être ainsi endommagée.
2) Serrez manuellement le serre-joint (3).
3) Dirigez l'objet placé sur le support dans la direction voulue puis vissez le serre-joint.
