MODE D'EMPLOI G416 D-LINK
D-Link se reserve le droit de reviser ce document et d'en modifier le contenu sans aucune obligation de préavis.
Révisions du manuel
| Matériel Révision Date Description | |||
| A1 v1.00 | 2022/10/19 | Version initiale | |
Marques commerciales
D-Link et le logo D-Link sont des marques commerciales ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respecte.
Apple®, Apple logo®, Safari®, iPhone® et Macintosh® sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. App Store™ est une marque de service d'Apple Inc.
Le navigateur Chrome™, Google Play™ et Android™ sont des marques de Google Inc.
Internet Explorer, Windows et le logo Windows sont des marques du groupe Microsoft.
Copyright © 2022 par D-Link Corporation, Inc.
Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Corporation, Inc.
Consommation électrique ErP
Ce péripérisque est un produit ErP (Energy related Products) doté de la fonction HiNA (High Network Availability) et il passée automatiquement en mode veille réseau dans la minute suivant une interruption de la transmission des paquets à n d'économiser l'énergie.
G416 Veille reseau: 5,1W
Eteintl:0,168W
Table des matières
Présentation du produit 1
Contenu de la boite 1
Configuration système requise 2
Introduction 3
Charactéristiques 3
Vue d'ensemble du matériel. 4
Voyants lumineux. 4
Panneau arriere 6
Vue laterale 7
Installation 8
Avant de commencer. 8
Éléments à prendre en compte avant d'instructor le réseau sans fil 9
Configuration. 10
Configuration d'EAGLE PRO AI 11
Installation du matériel 12
Assistant de configuration 15
Configuration 22

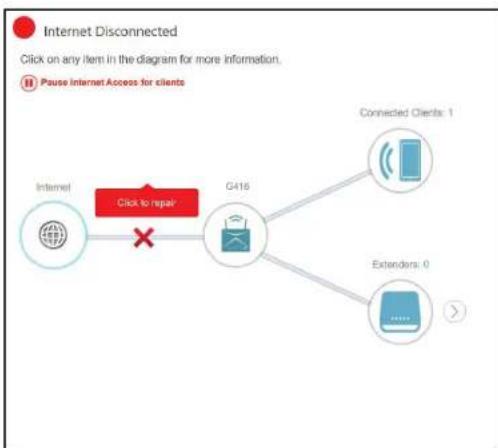

Accueil 23

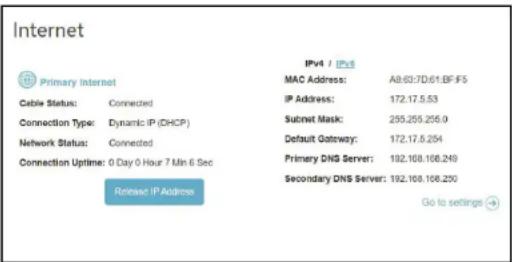

Internet 24
G416 25

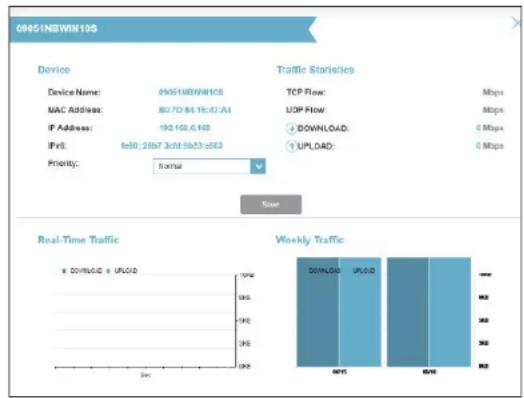

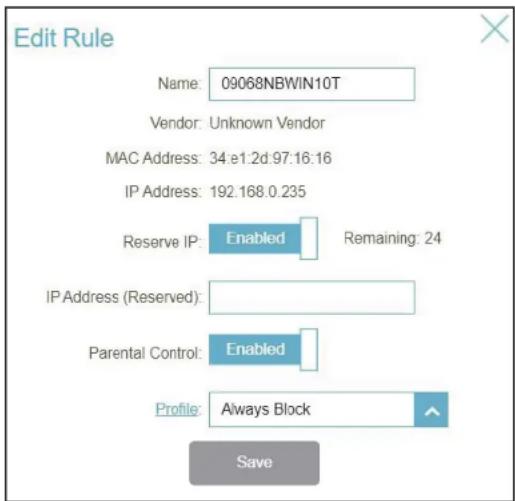

Clients connectés 26
Parametres 28
Assistant. 28
Cellular. 29

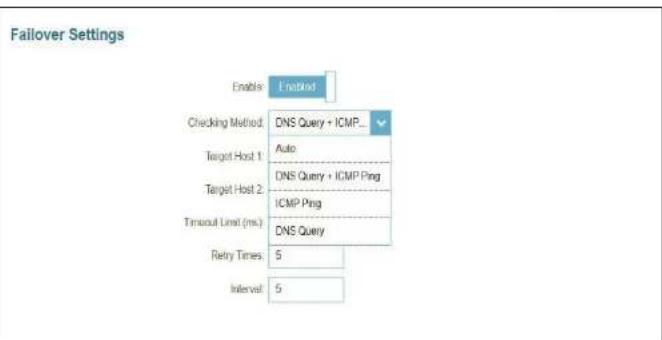

Basculement. 30

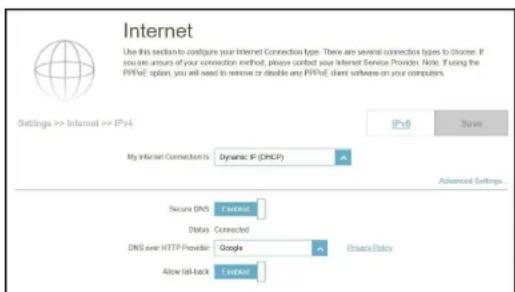

Internet - IPv4. 31
IPv4 - IP dynamique (DHCP) 32

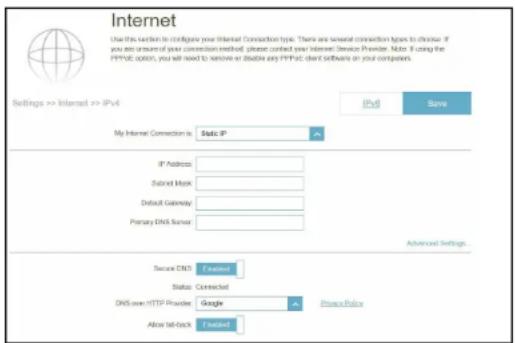

IPv4 - IP statique 33

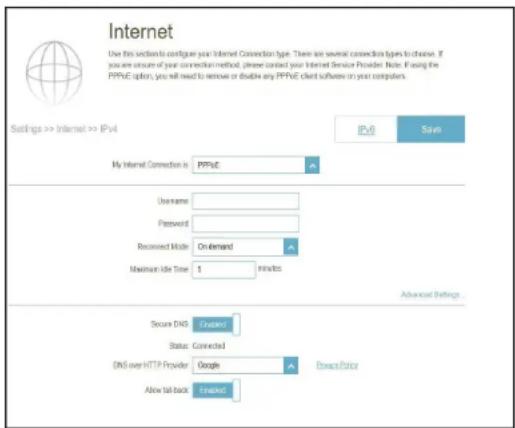

IPv4-PPPoE 34
Internet - IPv6. 36
IPv6 - Detection automatique. 37
IPv6 - IPv6 statique 39
IPv6 - Configuration automatique (SLAAC/ DHCPv6) 41

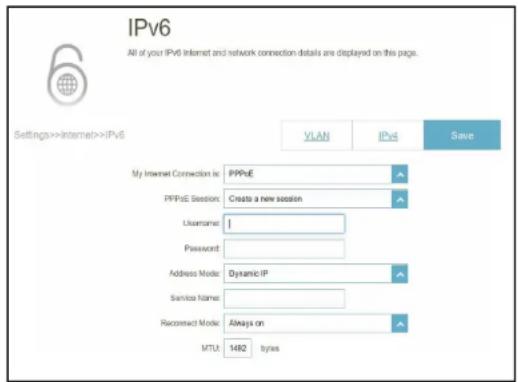

IPv6-PPPoE 43
IPv6-6rd 47

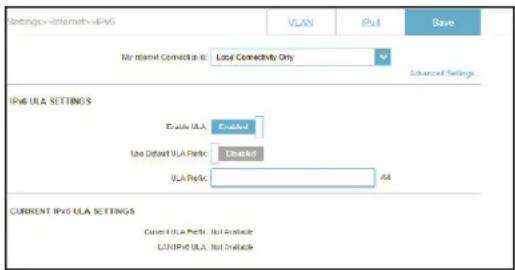

IPv6 - Connectivité locale uniquement 49

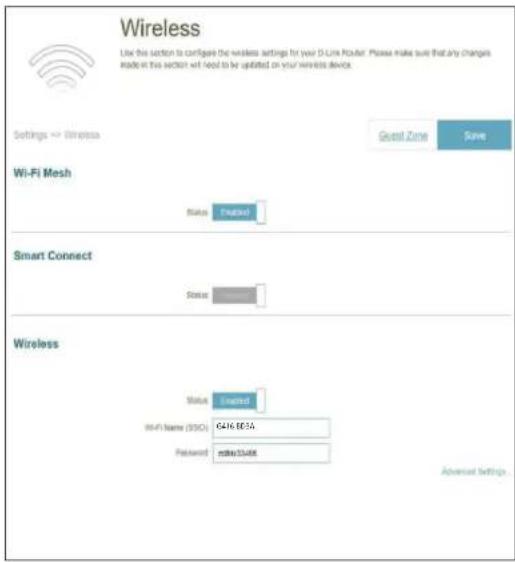

Sans fil. 50

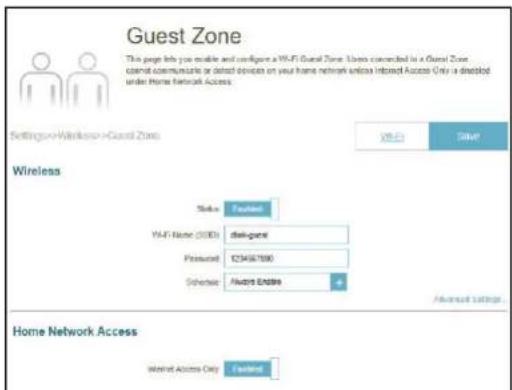

Zone invite 56
Réseau. 58

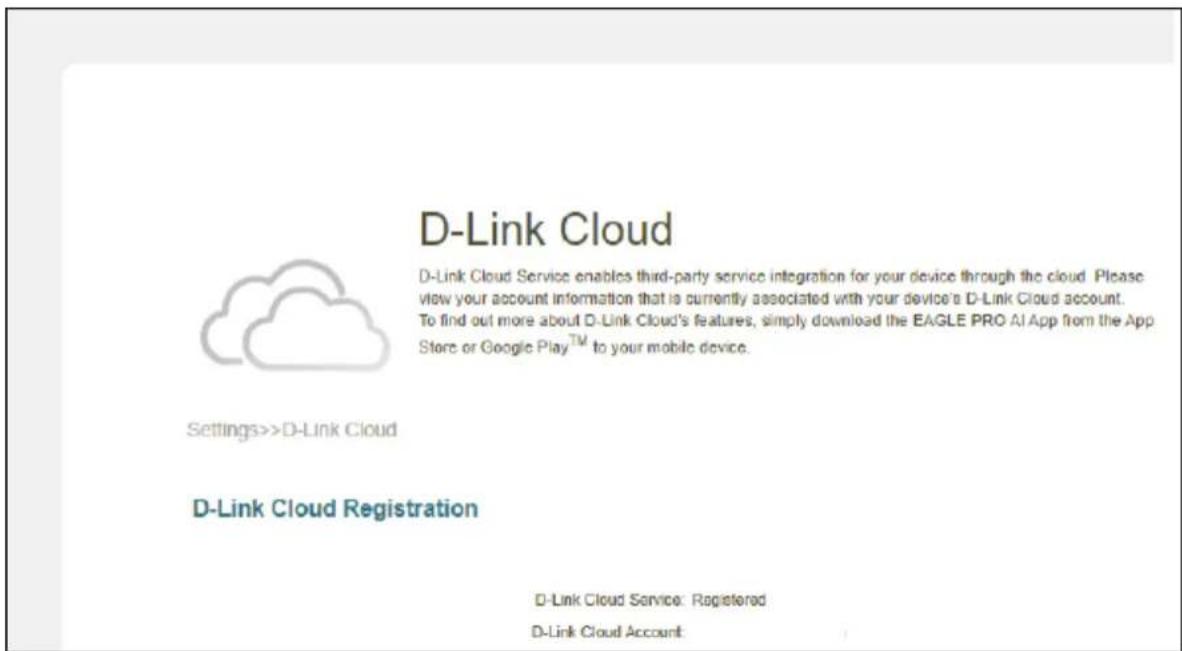

D-Link Cloud 60

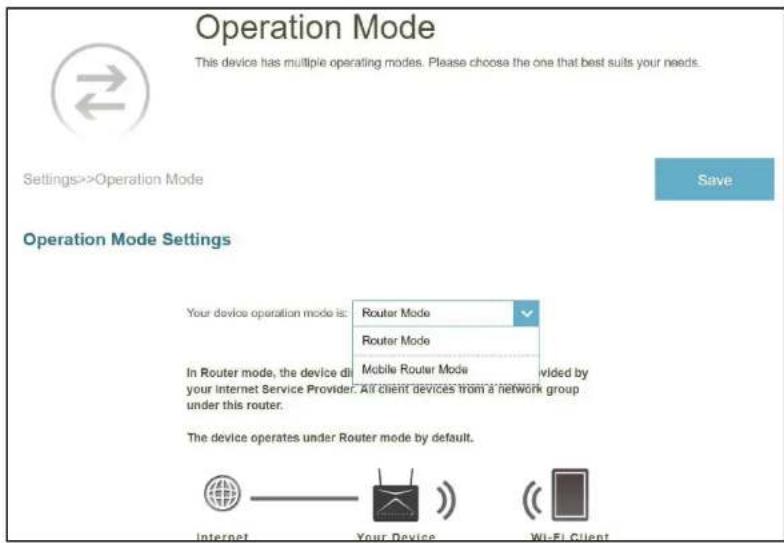

Mode de fonctionnement 61
Caracteristiques 62

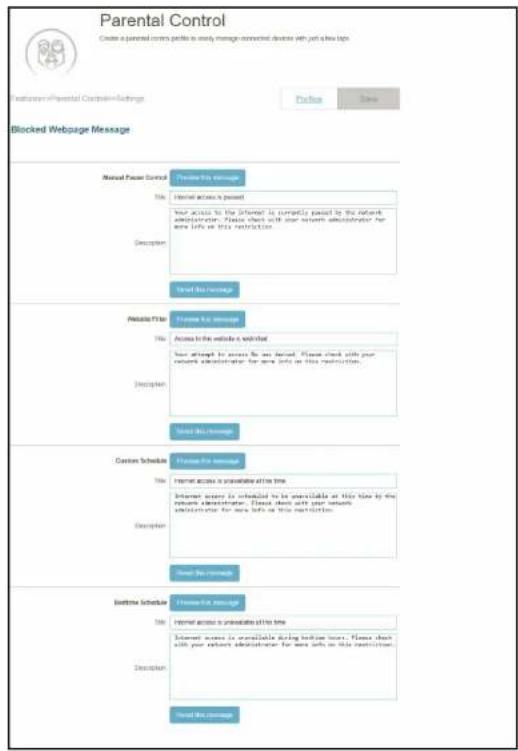

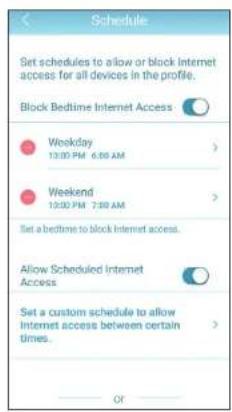

Contrôle parental 62

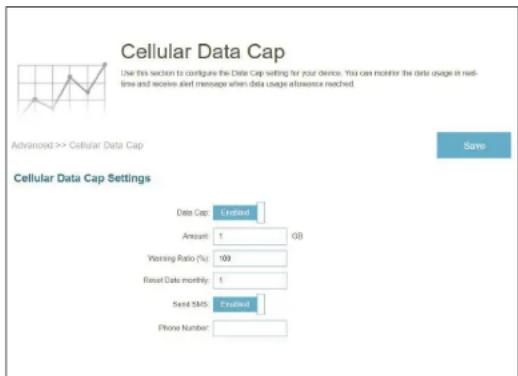

Limindestandesdonnées. 65
SMS 66
PIN 68

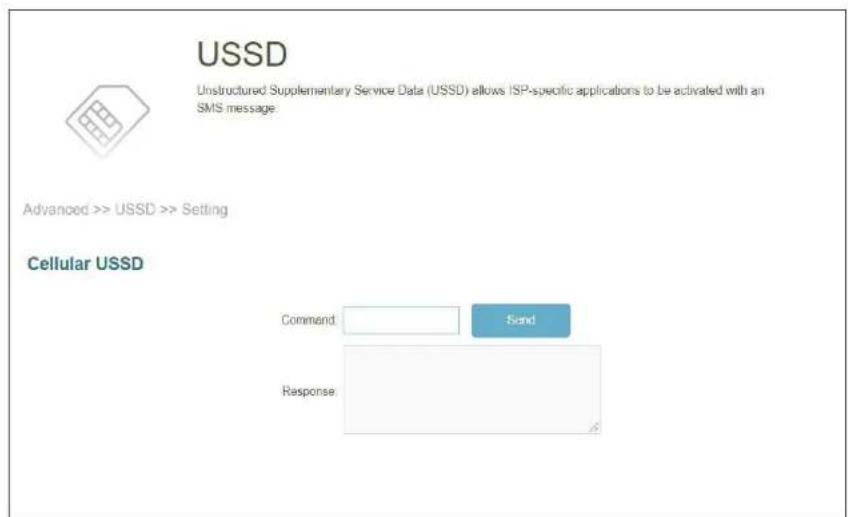

USSD. 69

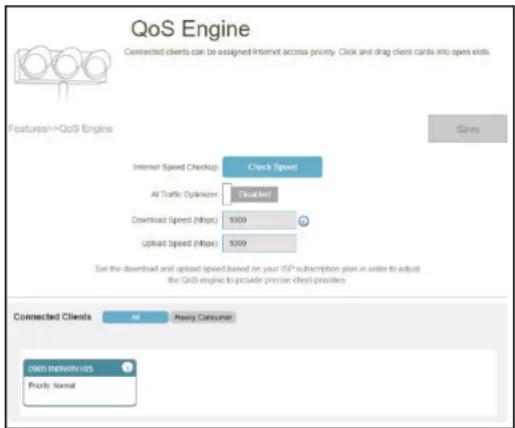

Moteur QoS. 70
Pare-feu 72
Paramétres du pare-feu - Regles IPv4 / IPv6 ....74

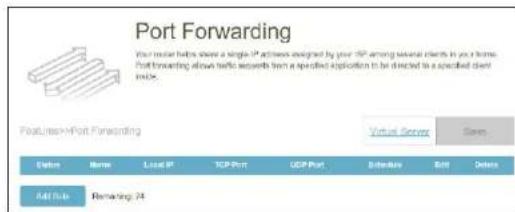

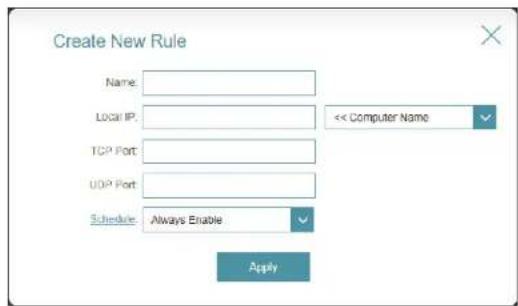

Redirection de port. 76
Table des matieres

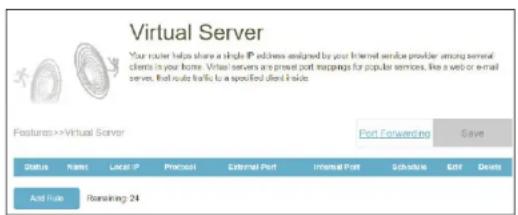

Transfert de port/Server virtuel 78

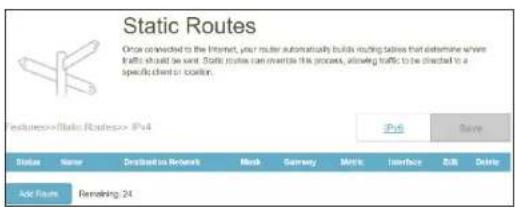

Routes statiques - IPv4. 80

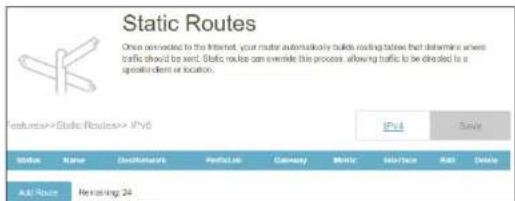

Routes statiques - IPv6. 81

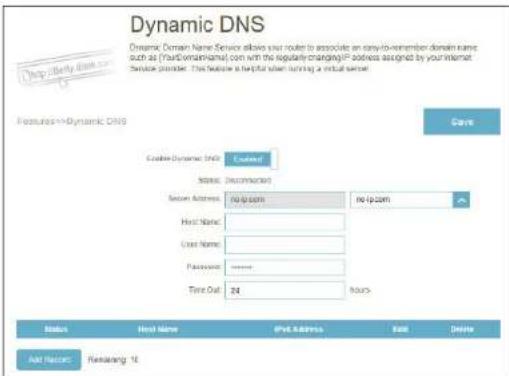

DNS dynamique 82
VPN rapide. 84
Gestion 85
Heure et calendrier - Heure. 85

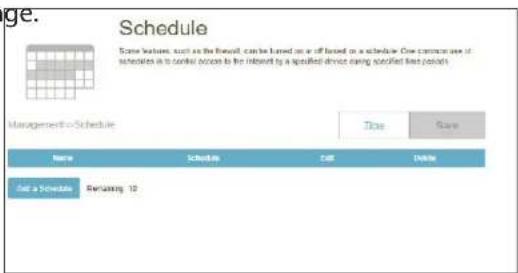

Heure et calendrier - Calendrier 86

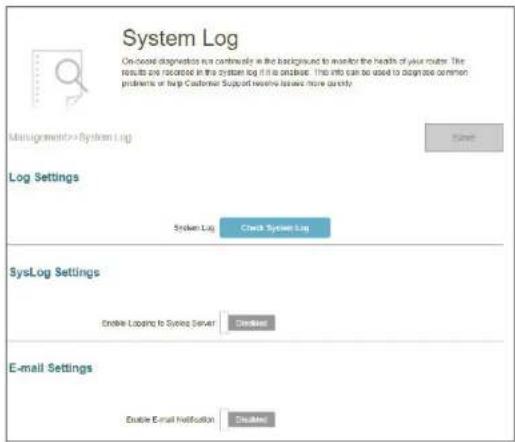

Journal système 87

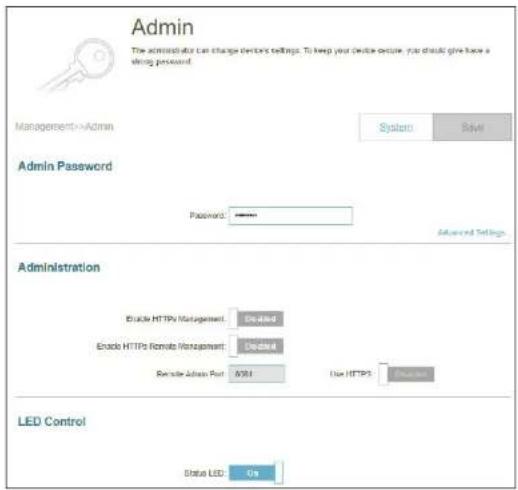

Administrateur système - Admin 89
Administrateur système - Système. 90

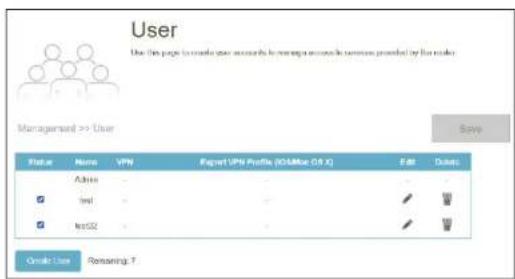

Utilisateur 91

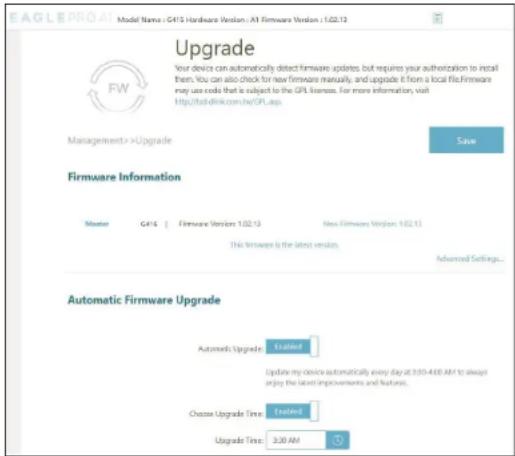

Mise à jour 92
Statistiques. 93
EAGLE PRO AI. 94
Contrôle vocal. 98
Enregister un compte de service cloud D-Link 99

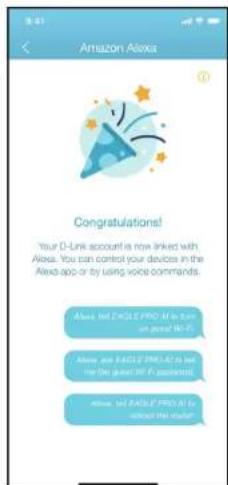

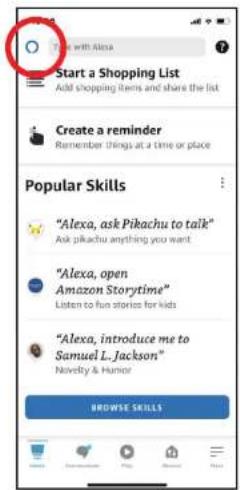

Configuration d'Amazon Alexa. 104
Commandes vocales Amazon Alexa. 107

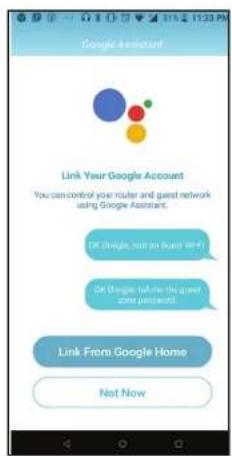

Configuration de l'assistant Google 108

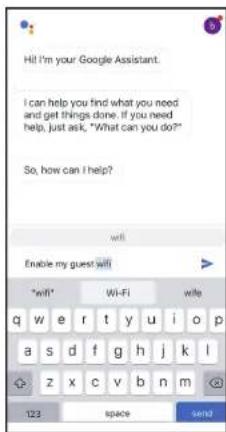

Commandes vocales de Google Assistant. 110
VPN rapide 111
Informations importantes. 112

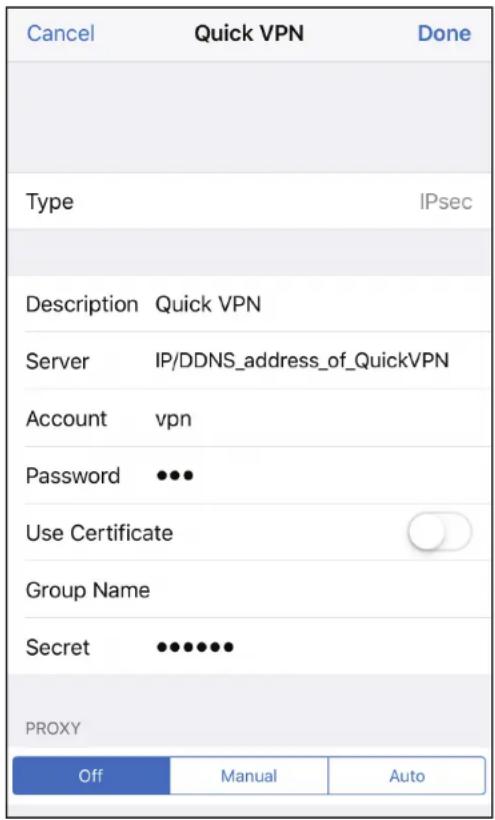

Periphérique iOS 113
Instructions de configuration du VPN. 113
Connexion ou deconnexion 115
Mac OS X. 116

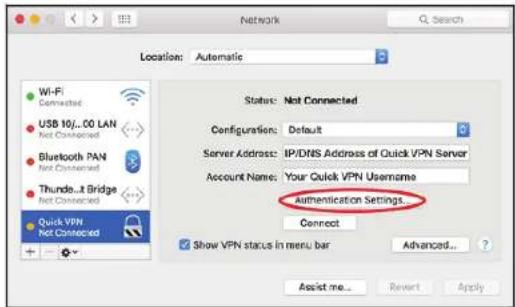

Instructions de configuration du VPN. 116

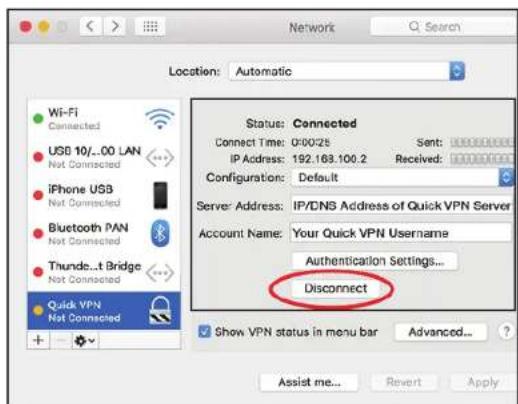

Connexion ou deconnexion 118

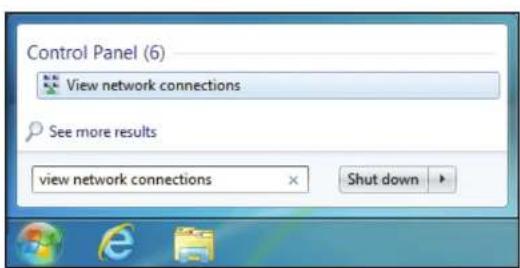

Windows 7. 119

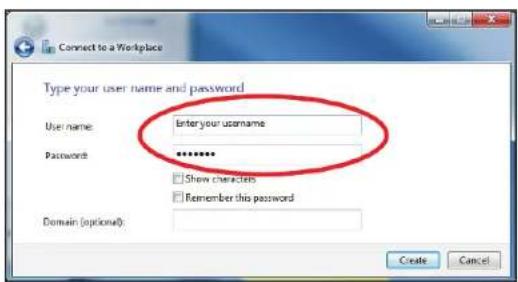

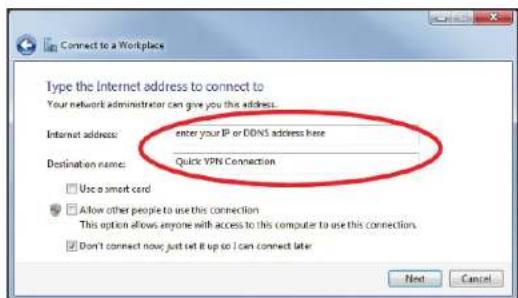

Instructions de configuration du VPN. 119
Connexion ou deconnexion 122

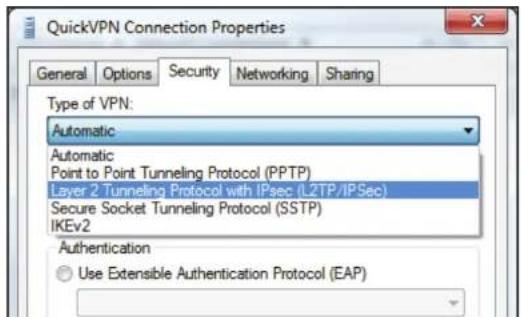

Windows 8,1/8. 123
Instructions de configuration du VPN. 123
Connexion ou deconnexion 128

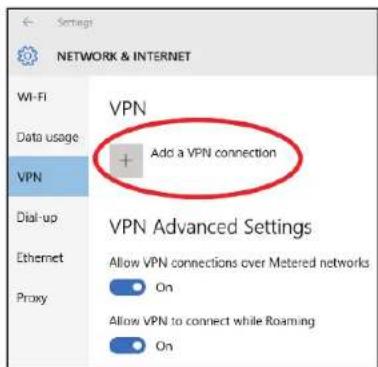

Windows 10. 129
Instructions de configuration du VPN. 129
Connexion ou deconnexion 131
Android 132
Instructions de configuration du VPN. 132
Connexion ou deconnexion 134
Connexion d'un client sans fil à votre routeur 135
Bouton WPS. 135
Windows 10. 136
Windows® 8 - WPA/WPA2.137
Windows 7. 139
Résolution des problèmes 141
Bases de la connexion sans fil. 143
Bases de la mise en réseau 147
Sécurité du réseau sans fil 149
Caracteristiques techniques. 150
Présentation du produit Contenu de la boîte
Routeur intelligent G416 AX1500 4G Cat 6
Adaptateur secteur (12 V, 1,5A)
Cable Ethernet (1m)
Guide d'installation rapide
Si l'un des éléments ci-dessus est manquant ou endommagé, veuillez contacter vous revendeur local.
Remarque : L'utilisation d'une alimentation avec une tension nominale différente de cette fournie avec le routeur entrainera des dommages et annulera la garantie de ce produit.
Configuration système requise
| Configuration réseau requise | ·Un cable Ethernet, un modem DSL ou fibre optique ·Clients sans fil IEEE 802.11ax/ac/n/g/b/a ·Ethernet 10/100/1000 |
| Basé sur le Web Exigences de l'utilitaire de configuration | Ordinateur avec: ·Système d'exploitation Windows®, Macintosh ou Linux ·Adaptateur Ethernet installé Configuration requise pour le navigateur : ·Internet Explorer 10 ou une version ultérieure ·Firefox 28 ou une version ultérieure ·Safari 6 ou une version ultérieure ·Chrome 28 ou une version ultérieure |
| APPLICATION EAGLE PRO AI Exigences | ·Appareil iOS® ou Android™ (Veuillez vous reporter à la description de la page de l'application pour vérifier si votre apparéil est compatible.) |
Introduction
Doté d'un puissant processeur réseau, le Routeur intelligent AX1500 offre une grande puissance de traitement pour vous aider à gérer votre réseau domestique ou professionnel. Il s'agit d'un routeur domestique puissant et intelligent, doté d'un contrôle du traffic assisté par l'IA, d'une optimisation de l'utilisation et du mailage du Wi-Fi et d'un contrôle parental. Il est également doté d'une compatibilité intégrée avec l'assistant vocal pour Amazon Alexa et Google Assistant afin que vous puissiez contrcler votre réseau à l'aide de commandes vocales.
Caracteristiques
Connectivite sans fil fluide avec une bande passante optimise

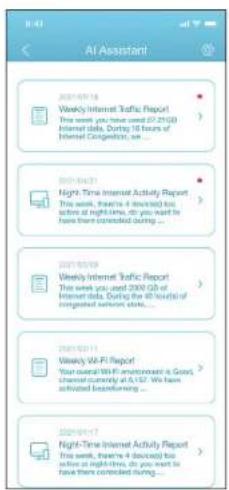

Linnovant Optimiseur de traffic IA fournit un rapport d'utilisation hebdomadaire pour informer les administrateurs de la consommation de la bande passante du réseau par les gros utilisateurs. Il évalue également l'état général du réseau sans fil et indique le nombre de fois ou le moteur a optimisé le réseau automatiquement en fonction des conditions du réseau et des données d'utilisation.
Gérez plus avec un processeur haute puissance
Ave 46, vns hicn quentionltes tel que la qualite de service optimise, laccs Internet controle avec filtrage des sites Web et la compatibilite avec les assistants vocaux. Tout cela est possible grace au proceseur haute puissance a double cear cadencé a 1,4 GHz du routeur, ave 128 Mo de memoire Flash et 256 Mo de RAM.
Fonctionnalités intelligente de qualité de service améliorées
La qualite de service (QoS) you permit de donner la priorite au traffic important a fin de garantir que les applications en temps reel recoivent une bande passante optimale. En outre, le moteur à intelligence artificielle intégre recueil et analyse les données relatives au traffic et informe les administrateurs des clients qui consommment beaucoup de bande passante a fin qu'ils puisent prendre des mesures rapides.
Toujours à jour avec les dernières fonctionnalités
Le G416 verifie automatiquement chaque jour les mises à jour pour s'assurer que l'appareil dispose toujours des dernières fonctionnalités et du firmware le plus sécurisé, et installe la mise à jour en silence en arrêté-plan. Pour une tranquilité d'esprit supplémentaire, en cas d'échéç lors de la mise à jour du firmware, le routeur stockera une image système de sauvêgarde dans la mémoire avant de procédé à la mise à jour.
Configuration facile et gestion flexible
La gestion de voire utilisation de l'Internet n'a jamais eté aussi facile ; il suffit de tellecharger l'application gratuite EAGLE PRO Al pour voire apparieil mobile et de suive les instructions etape par etape a l'ecran pour ajouter vos dispositif. Voues ave glement la possibite dutiliser un navigateur Web pour acceder à l'assistant d'installation pour la configuration de base et les fonctions avancées. La prise en charge de la configuration protégée Wi-Fi (WPS) standard de I'industrie yous permet de creer des connexions cryptees vers de nouveaux appareils en appuyant sur un bouton.
Vue d'ensemble du matériel

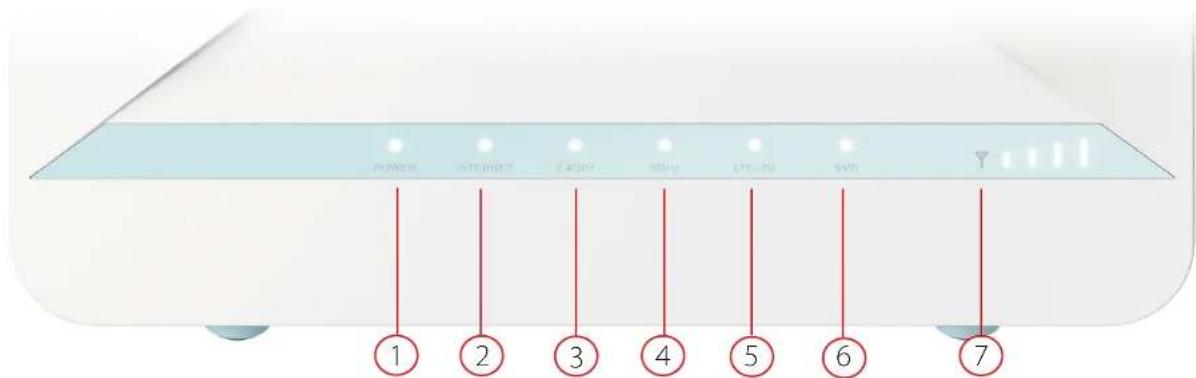

Voyants lumineux
| 1 Alimentation Blanc fixe L'appareil est allumé et le système est sain. | |
| 2 Internet | Blanc fixe La connexion à Internet est établie. |
| Blanc clignotant L'appareil ne peut pas connecter à Internet. | |
| 3 Sans fil (2,4 GHz) | Blanc fixe La bande sans fil 2,4 GHz est activée. |
| Blanc clignotant Le pérophérique transmet des données. | |
| Déactivé Pas d'entretien disponible. | |
| 4 Sans fil (5 GHz) | Blanc fixe La bande sans fil 5 GHz est activée. |
| Blanc clignotant Le pérophérique transmet des données. | |
| Déactivé Pas de service Internet disponible. | |
Section 1 - Présentation du produit
| 5 LTE/3G | Blanc ☑xe Le signal cellulaire est en entretien 4G. | ||
| Orange ☑xe Le signal cellulaire est en entretien 3G/2G. | |||
| 6 SMS | Blanc ☑xe Un nouveau message SMS est-Reçu. | ||
| Déactivé Pas de nouveau message SMS. | |||
| 7 | Barre de signalisation | Blanc ☑xe | 1 LED: RSSI < -100 dbm |
| 2 LED: RSSI < -92 dbm | |||
| 3 LED: RSSI < -84 dbm | |||
| 4 LED: RSSI > -84 dbm | |||
| Déactivé Pas de signal mobile | |||

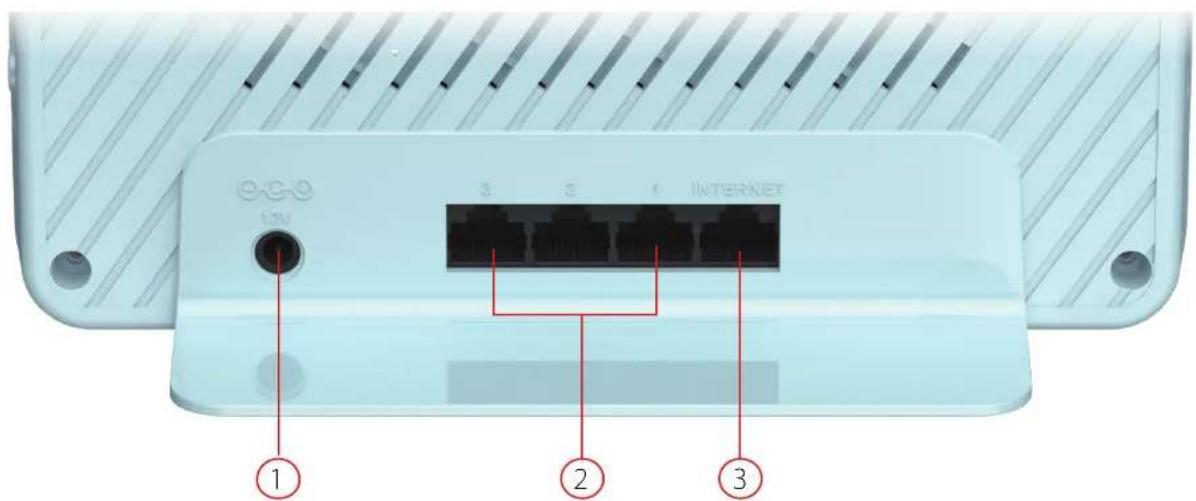

Panneau arrête
| 1 | Connecteur d'alimentation | Connecteur pour l'adaptateur secteur fourni. |
| 2 | Ports Gigabit LAN (1-3) | Connectez des pérophériques Ethernet tels que des ordinateurs, des commutateurs, des pérophériques de stockage (NAS) et des consoles de jeu. |
| 3 | Port WAN Gigabit | Connectez votre Box Internet à ce port à l'aide d'un cable Ethernet. |

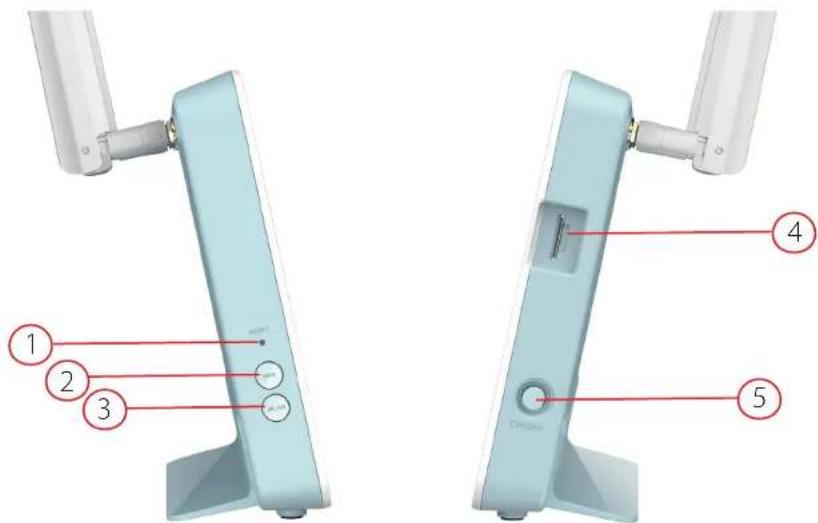

Vuelaterale
| 1 | Bouton de réinitialisation | Appuyez sur ce bouton à l'aide d'un trombone déplié pendant dix secondes pour réinitialiser le pérophérique. |
| 2 | Bouton WPS | Appuyez sur ce bouton pour étabir une nouvelle connexion WPS. Voir WPS Button à la page 134 pour plus de détails. |
| 3 | Réseau local sans fil | Appuyez sur ce bouton pour activer ou désactiver le LAN sans fil. |
| 4 | Emplacement pour carte SIM/UICC | Accepte une carte mini-SIM standard pour la connectivité 4G LTE. |
| 5 | Bouton de mise sous tension | Permet d'allumer et d'éteindre le pérophérique. |
Installation
Cette section vous guidera à travers l'installation de votre G416.
Avant de commencer
L'emplacement du routeur est tres important. Ne le placez pas dans une zone confinnee, comme un placard ou une armoire, le grenier ou le garage.
- Configurez le routeur avec le dernier ordinateur connecté directement à votre connexion Internet. Vérifie qu'il est connecté à Internet avant de connecter d'autres péripériques.
Si voit ESPou you fourn it un combo modem/routeur, you devrez le regler en mode "bridge" pour que le routeur paise fonctionner correctement. Contactez your FAI ou consultez le manuel de l'utiliser de voitre peripherique modem/
routeur.
- Vous pouvez utiliser uniquement le port Ethernet de votre modem. Si vous utilisiez la connexion USB avant d'utiliser le routeur, vous doivent éteindre le modem, débrancher le cable USB et relier le cable Ethernet au port Internet du routeur, puis rallumer le modem. Dans certains cas, vous doivent appeler toute fournisseur d'accès Internet (FAI) pour qu'il modifie les types de connexions (USB à Ethernet).
- Si vous vous connectez à un modem DSL, assurez-vous d'avoir à portée de main les informations sur l'entretien DSL fournies par votre fournisseur d'accès Internet. Ces informations incluent probablement le nom d'utilisateur et le mot de passé de votre compte DSL. Notre FAI peut également vous fournir des paramètres de configuration de réseau étendu supplémentaires qui pourrait être nécessaires pour étabir une connexion.
Si you connectez une quantite considerable d'equipements reseau, il peut etre judicieux de prender le temps d'etiqueter chaque cable ou de prender une photo de sua configuration existante avant d'apporter des modifications.
- Si vous possédez une connexion DSL et que vous vous connectez via PPPoE, assurez-vous de désactiver ou de désinstaller tout logiciel PPPoE, tel que WinPoET, BroadJump ou EnterNet 300, de votre ordinateur, sinon vous ne pourrez pas vous connecter à Internet.
Éléments à prendre en compte avant d'installer le réseau sans fil
Le routeur sans fil D-Link vous permet d'acceder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans la portée d'exploitation de votre réseau sans fil. Vous doivent garder à l'esprit que le nombre, l'épaissieur et l'emplacement des murs, plafonds ou autres objets a travers lesquels les signaux sans fil doivent passer pouvoir limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :
- Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et d'autres péripériques en réseau. Chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 m. Placez les apparêils de façon à limiter le nombre de murs ou de plafonds.
- Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaissur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaissur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaissur. Si vous voulez améliorer la réception, placez les apparêils de sorte que le signal passé directement à travers le mur ou le plafond (au lieu de l'incliner).
- Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passse par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'acier, le métal, les parois d'isoation, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradient le signal du réseau sans fil.
- Éloignez votre produit (au moins 3 - 6 pieds ou 1 - 2 mètres) des appareils ou des dispositifs électriques qui émettent des RF.
- Si vous utilisez les telephones sans fil de 2,4 GHz ou X-10 (les produits sans fil, tels que les ventilateurs de plafond, les lumières, et les systèmes de sécurité domestiques), votre connexion sans fil peut se dégrader de façon spectaculaire ou manquer complètement. Verifiez que la base de votre téléphone de 2.4 GHz se trouve le plus loin possible de vos périphériques sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé.
Configuration
Il existe plusieurs façon de configurer votre routeur pour qu'il se connecte à Internet
EAGLE PRO AI - Utilisez votre apparéel iOS ou Android compatible pour installer et configurer votre routeur. Voir Configuration d'EAGLE PRO AI à la page 11.
- Configuration matérielle - Cette section explique comment configurer votre G416. Voir Installation du matériel à la page 12.
- Assistant de configuration D-Link - Cet assistant se lance lorsque vous vous connectez au routeur à l'aide de votre navigateur pour la première fois. Voir Assistant de configuration à la page 15.
- Configuration manuelle - Connectez-vous au routeur pour le configurer. Voir Configuration à la page 22
Configuration d'EAGLE PRO AI
L'application EAGLE PRO Al you permit d'installer et de configurerVote G416 a partir de vour appeareil Android ou iOS compatible.
Remarque: Les captures d'écran peuvent être différentes selon la version du système d'exploitation de votre apparéil mobile. Cependant, le processus est le même.
Etape 1
Recherche et installez le logiciel gratuite EAGLE PRO AI disponible sur l'App Store ou sur Google Play.
App Store
GETCn Google Play
EAGLE PRO AI
Étape 2

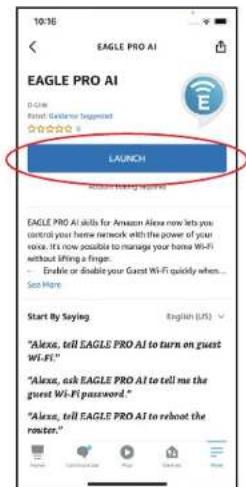

Lancez l'application EAGLE PRO Al à partir de l'écran d'accueil de votre apparéil.

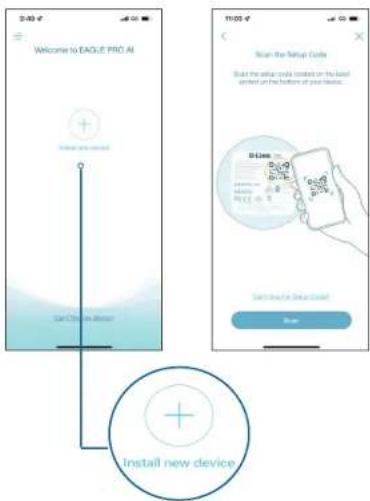

Etape 3
Appuyez sur Installer un nouveau périphérique. Scannez le code d'installation sur l'étiquette de l'appareil située sous le routeur. Suivez les instructions à l'écran pour terminer la configuration.
Installation du matériel
Étape 1
Placez vous G416 à proximé de votre modem connecté à Internet. Placeze le dans une zone ouverte pour une meilleure couverture sans fil.
Étape 2
Éteignez et débranchez l'alimentation de votre modem cable ou DSL haut débit. Cette étape est obligatoire. Dans certains cas, vous devrez peut-être l'éteindre pendant cinq minutes au maximum.
Étape 3
Utilisez le cable Ethernet pour connecter votre modem au port étiquete INTERNET du routeur.
Étape 4
Rebranche et rallumez votre modem et attendez environ une minute avant de poursuivre la procEDURE.
Étape 5
Connectez l'adaptateur d'alimentation fourni au routeur et à une prise de courant, et attendez environ une minute jusqu'à ce que levoyant lumineux situé à l'avant de l'appareil passé de l'orange au blanc fixe.

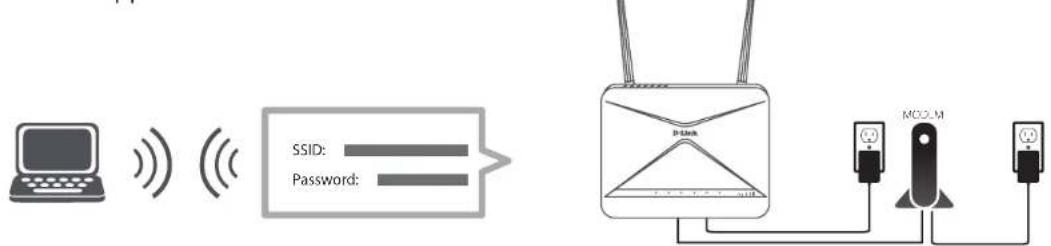

Étape 6

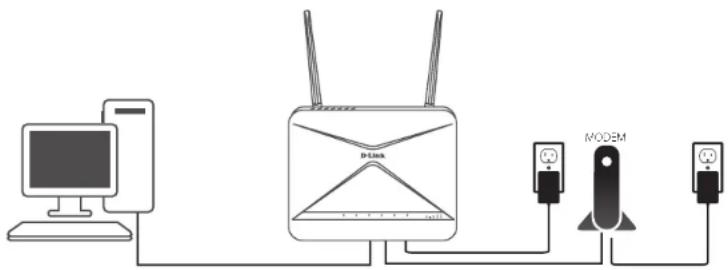

Si vous configurez le routeur sans fil à partir d'un PC, connectez-vous au réseau Wi-Fi imprimé sur l'étiquette attachée au bas de votre routeur. Remarque: Le nom Wi-Fi (SSID), le mot de passer Wi-Fi et le mot de passer de l'appareil sont imprimés sur l'étiquette située sous l'appareil.
Arez le routeur sans fil a partir d'un PC, connectez-vous au réseau Wi-Fi imprimé sur l'étiquette attachée au bas de la sur. Remarque: Le nom Wi-Fi (SSID), le mot de passer Wi-Fi et le mot de passer de l'appareil sont imprimés sur 000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
Si you configurz le routeur a partir d'un PC avec une connexion Ethernet filaire, branche z une extrimete d'un cable Ethernet dans le port etiquete 1 a l'arriere du routeur et l'autre extrimite dans le port Ethernet de voire ordinateur.
Étape 7 Si vous vous connectez à un entretien à large bande qui utilise une connexion dynamique (pas PPPoE), vous étés peut-être déjà en ligne. Essayez d'ouvoir un navigateur Web et de vous connecter à un site Web. Si le site Web ne se charge pas, passes à Assistant de configuration à la page 15.
Assistant de configuration
L'assistant:

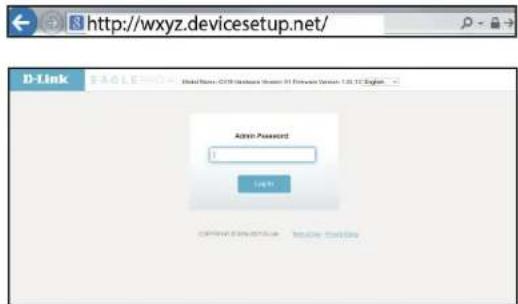

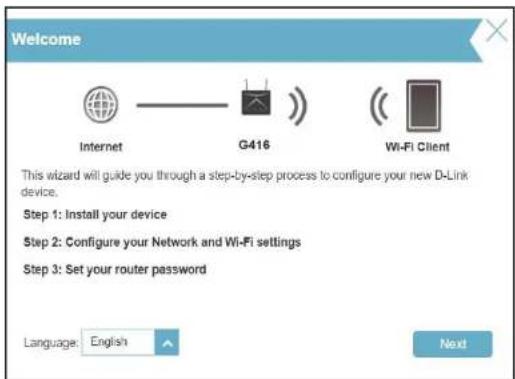

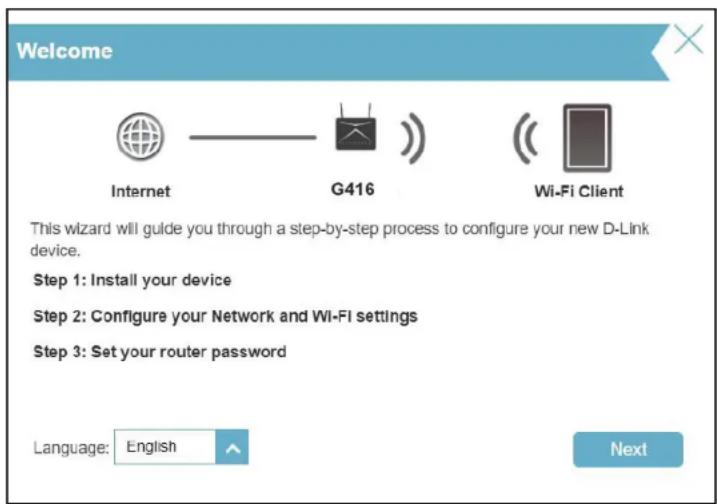

Si c'est la première fois que vous installez le routeur, ouvrez votre navigateur Web et saisissez http://xxxxdevicessetup.net/ dans le navigateur (xxxx représenté les 4 derniers chiffres de l'adresse MAC). Saisissez le Mot de passer administrateur et cliquez sur Connexion pour lancer le processus de configuration. L'adresse Internet et le mot de passer de l'appareil sont imprimés sur l'étiquette de l'appareil, située sous l'appareil.

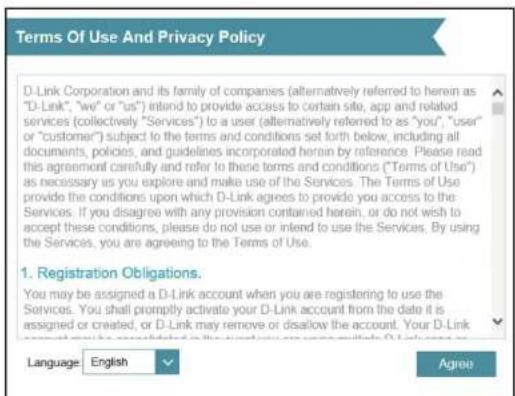

Acceptez les Conditions d'utilisation et la politique de confidentialité pour continuer.
Suivez les instructions à l'écran pour configurer votre nouveau réseau D-Link et vous connecter à Internet.
Cliquez sur Suivant pour continuer.

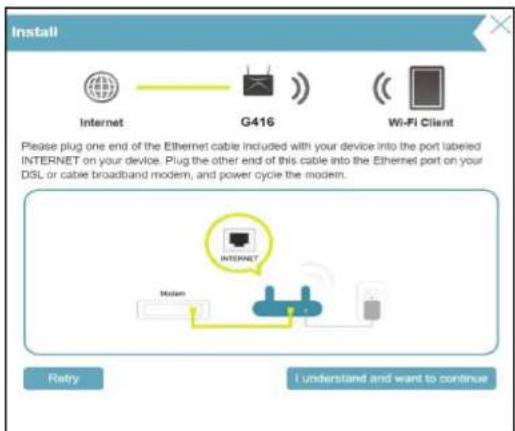

Connectez le routeur et le modem avec un cable Ethernet.

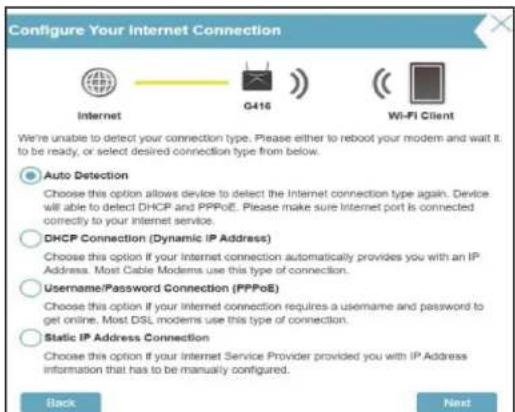

Si le routeur ne detecte pas une connexion Internet valide, une liste des types de connexion s'affiche. Sélectionnez votre type de connexion Internet (ces informations sont disponibles auprès de votre fournisseur d'accès Internet).
Cliquez sur Suivant pour continuer.

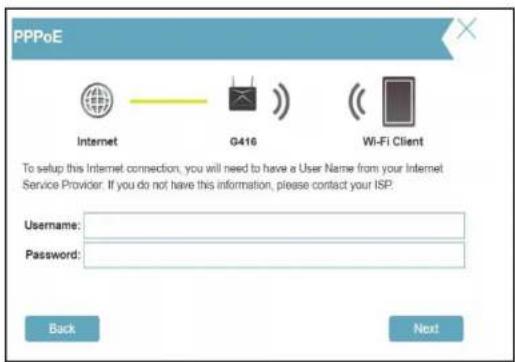

Si le routeur a detecté ou si vous avez sclectionné PPPoE, saisissez votre nom d'utilisateur et votre mot de passer. Si vous ne disposez pas de ces informations, contactez notre fournisseur d'accès Internet.
Cliquez sur Suivant pour continuer.
Remarque: Veillez à supprimer tout autre logiciel PPPoE existant de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas sur un routeur.

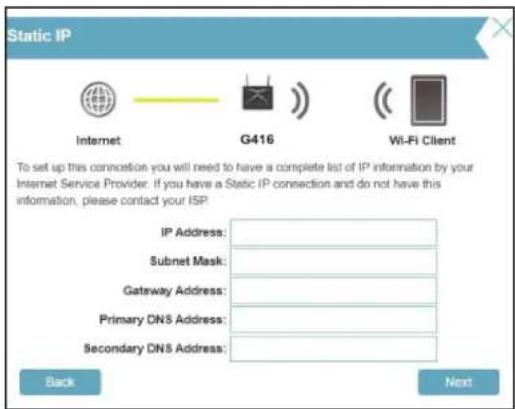

Si le routeur a détecté ou si vous avez sclectionné Statique, saisissez les paramétres IP et DNS fournis par votre FAI. Si vous ne dispose pas de ces informations, contactez votre fournisseur d'accès Internet.
Cliquez sur Suivant pour continuer.

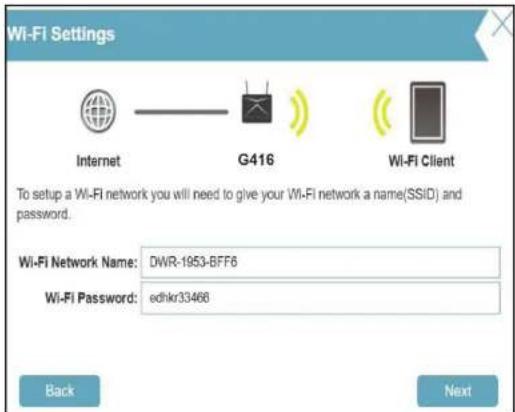

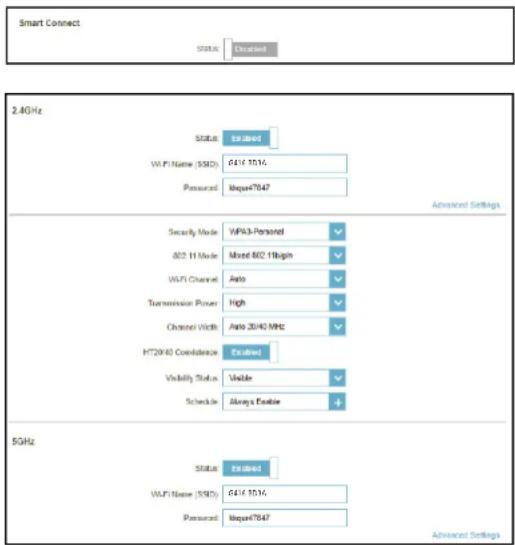

Saisissez un Nom de réseau Wi-Fi et un Mot de passer Wi-Fi pour configurer votre réseau Wi-Fi. Vos clients sans fil auront besoin de ce mot de passer réseau pour pouvoir se connecter à votre réseau sans fil.
Cliquez sur Suivant pour continuer.
Remarque: La fonction Smart Connect de votre routeur présente un réseau sans fil unique. Lors de la connexion des clients à un réseau étendu, ils seront automatiquement ajoutés à la meilleure bande, soit 2,4 GHz, soit 5 GHz. Pour désactiver la fonction Smart Connect et configurer individuellement les réseau 2,4 GHz et 5 GHz, reportez-vous à Sans fil à la page 50.

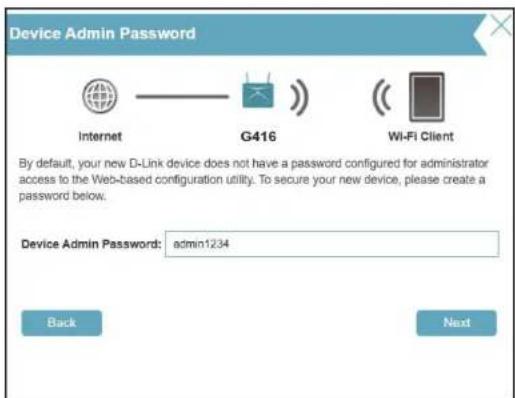

Afin de sécuriser la page de configuration du routeur, veuillez entre un mot de passer. Ce mot de passer vous sera demandé chaque fois que vous vous connectez à l'utilitaire de configuration Web du routeur. Le mot de passer doit composer de 8 à 15 caractères et contenir à la fois des chiffres et des lettres.
Remarque: Il est fortement recommandé de modifier le mot de passer par défaut du dispositif.
Cliquez sur Suivant pour continuer.

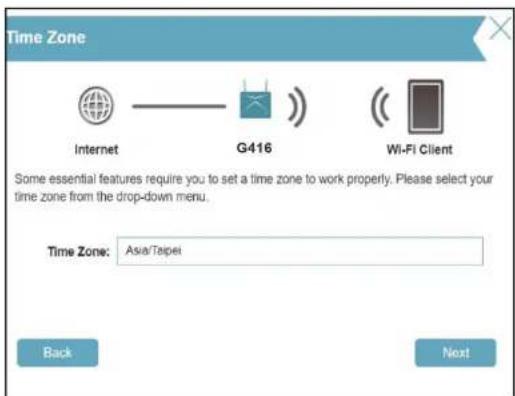

Sélectionnez votre fuseau hora dans le menu déroulant. Cliquez sur Suivant pour continuer.

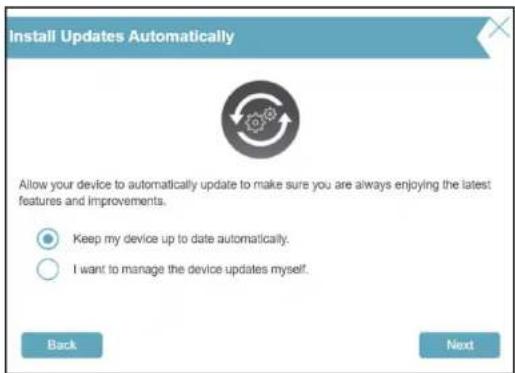

Tenir le micrologiciel de votre routeur à jour vous procure la protection la plus récente et de nouvelles fonctionnalités par liaison radio. Choisissez de maintainir votre apparéil à jour automatiquement ou de:gérer vous-même les mises à jour de l'appareil.
Cliquez sur Suivant pour continuer.
Un récapitulatif de vos paramètres apparaît.
Cliquez sur Suivant pour appliquer les paramétres ou sur Retour pour apporder des modifications.

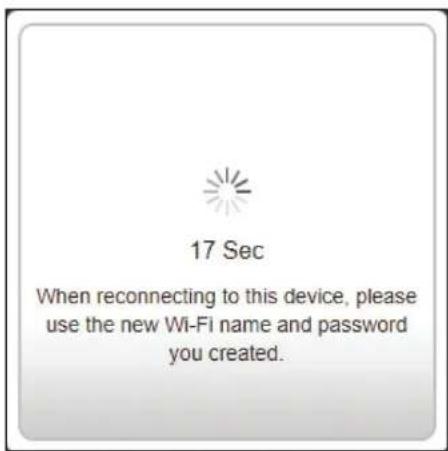

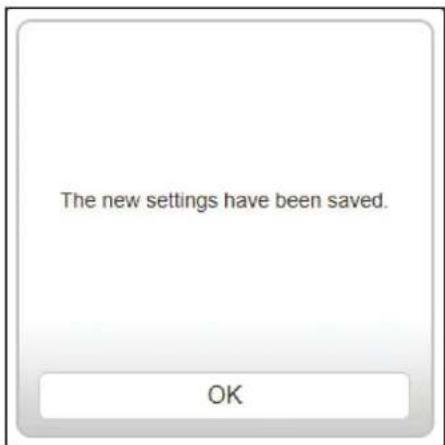

Patientez pendant l'enregistrement des paramètres de l'appareil.
N'éteignez pas et ne débranchez pas votre routeur pendant cette période.
Vos nouveaux paramètres ont été enregistrés et votre routeur est maintainant configuré.
Cliquez sur OK pour fermer l'assistant d'installation.
Félicitations,Voteperiphériqueaété configuréavecsuccès！
Voussouspoucezvousconneteràl'interfacedefconfigurationWebaveclemot depassad administrateur.
Configuration
Si c'est la première fois que vous installez le routeur, ouvrez votre navigateur Web et entrez l'adresse de gestion par défaut, à savoir http://XXXX.devicesetup.net/. (ou XXXX représenté les 4 derniers chiffres de l'adresse MAC).
Le nom Wi-Fi (SSID), le mot de passer Wi-Fi et le mot de passer du dispositif sont imprimés sur la carte d'installation rapide et sur l'étiquette du dispositif.
Remarque: Si vous ne vous souvenez pas de votre mot de passer de connexion, utilisez un trombone pour appuyer sur le bouton Réinitialiser encastré à l'arrête de l'appareil pour rétablier les paramétres par défaut du routeur.
La page d'accueil du routeur qui s'ouvre affiche son etat de connexion.
Le volet de gauche permet d'acceder rapidement aux paramétres, aux fonctionnalités et aux fonctions de gestion. Vous pouze acceder à Assistant IA (un centre de messages assisté par l'IA pour obtenir des rapports sur les conditions du Wi-Fi et l'utilisation de la bande passante en haut à droite). Notez que vous doivent activer les fonctions assistées par l'IA pour receivevoir des messages.
Remarque: Le système se déconnecte automatiquement après une période (180 secondes) d'inactivité.
Accueil

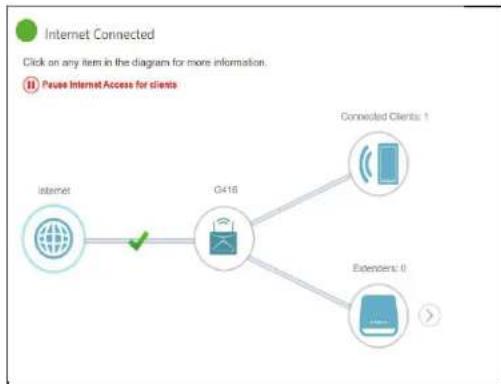

La page d'accueil affiche l'etat du routeur sous la forme d'un diagramme interactif. Vous pouvez cliquer sur chaque icone pour afficher des informations sur les composants du réseau en bas de I'écran. Le volet de gauche vous permet de naviguer rapidement vers d'autres pages.
La page d'accueil indique si le routeur est actuellément connecté à Internet.
S'il est déconnecté, cliquez sur Cliquer pour réparer; l'assistant de configuration s'ouvre (voir Assistant de configuration à la page 15 pour plus d'informations).
Internet
Pour obtenir plus de détails sur votre connexion Internet, cliquez sur l'icone Internet.
Cliquez sur IPv4 ou IPv6 pour voir respectivement les détails des connexions IPv4 et IPv6.
Cliquez sur Libérer l'adresse IP pour vous déconnecter d'Internet. Pour se reconnectcer, cliquez sur Renouveler l'adresse IP.
Pour reconfigurer les paramètres Internet, voir Internet - IPv4 à la page 31.

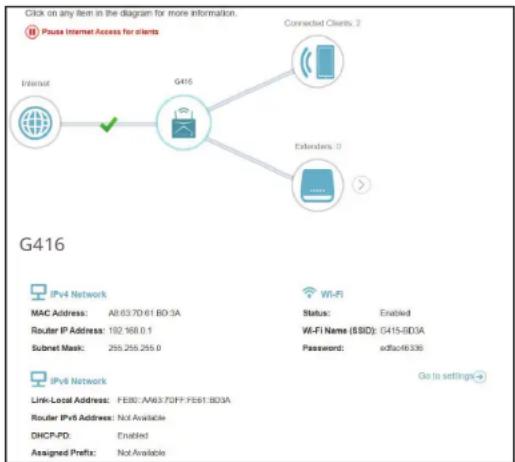

G416
Cliquez sur I'icone G416 pour voir les données du routeur et ses parametes sans fil.
Cet écran vous permet de voir le nom et le mot de passer du réseau Wi-Fi actuel du routeur, ainsi que ses adresses MAC, IPv4 et IPv6.

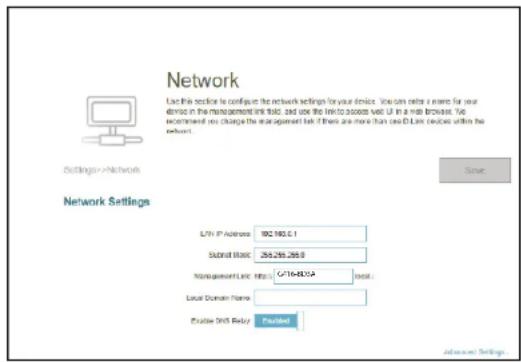

Pour reconfigurer les réglages du réseau, cliquez sur Acceder aux paramètres en bas de la page, ou cliquez sur Paramètres > Réseau (dans le volet de gauche). Reportez-vous à Réseau à la page 58 pour plus d'informations.
Pour reconfigurer les réglages sans fil, cliquez sur Acceder aux paramétres, en bas à droite, ou cliquez sur Paramétres > Menu Sans fil (dans le volet de gauche). Reportez-vous à Sans fil à la page 50 pour plus d'informations.
Clients connectés
Cliquez sur l'icone Clients connectés pour obtenir des informations sur les clients connectés du routeur.
Sur cette page, vous pouvez voir tous les clients actuellement connectés au routeur ainsi que leurs addresses IP et les fabricants des apparêls.
Pour afficher plus d'informations sur un client ou modifier les réglages d'un client, tels que la réservation d'IP et le contrôle parental, cliquez sur sur le client à modifier.
Modifier la règle
Nom Saisissez un nom personnelé pour ce client.
Fournisseur Affiche le fournisseur du client.
Adresse MAC Affiche l'adresse MAC du client.
Adresse IP Affiche l'adresse IP actuelle du client.
Réserver l'adresse IP Cliquez sur Activ pour réserver une adresse IP pour le client.
Adresse IP (réservée) Indiquez une adresse IP que le serveur DHCP du routeur doit attribuer.

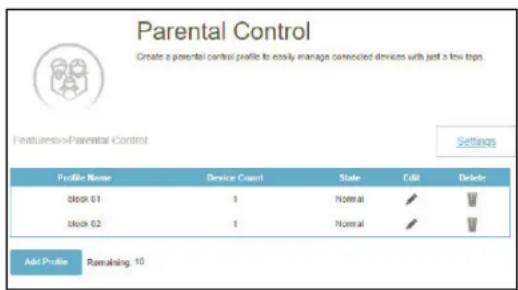

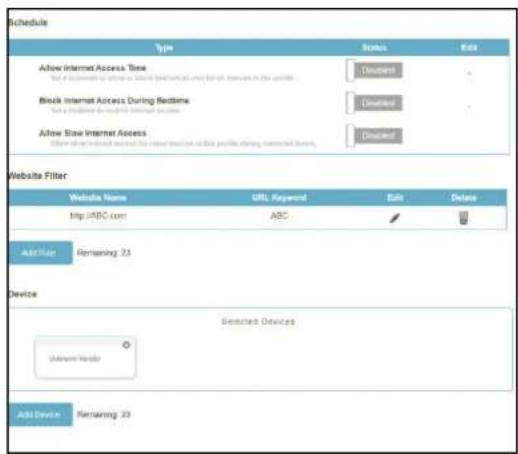

Contrôle parental Activez le contrôle parental et Sélectionnez un profil pour contrôler l'accès Internet du client. Assurez-vous que ce périphérique figure également dans la liste des périphériques du profil sélectionné.
Profil Utilisez le menu déroulant pour sélectionner un profil à utiliser pour le contrôle parental. Le profil peut être régé sur Toujours bloquer pour empêcher ce client d'acceder à Internet, ou vous pouvez creer vos propres profils pour spécifique les heures auxquelles le client peut acceder au réseau. Vous pouvez également bloquer l'accès à des sites Web non désirsés. Voir Fonctionnalités > Contrôle parental à la page 62 pour plus d'informations.
Cliquez sur Enregistrer lorsque vous avez terminé.
Paramètres
Assistant
Allez dans Paramétres > Assistant pour ouvrir l'assistant de configuration. Il s'agit du même assistant que celui qui apparait lorsque vous démarrez le routeur pour la première fois. Consultez la page Assistant de configuration à la page 15 pour en savoir plus.
Remarque : Lorsque l'assistant est ouvert, le routeur se déconnecté d'Internet.
Cellular
Accédez à Paramètres > Cellulaire pour configurer votre connexion cellulaire. Vous pouvez visualiser les données sur le modem LTE connecté au routeur et activer/désactiver la fonction de création automatique de la connexion WAN 3G/LTE.
Paramètres de connexion
Mode de service : Sélectionnez 3G uniquement, 3G préférentiel, LTE uniquement ou Auto pour laisser le système déterminer.
Mode de Sélectionnez Connexion automatique ou Connexion manuelle. connexion:
Itinérance des Activez ou désactivez l'itinérance des données. données:

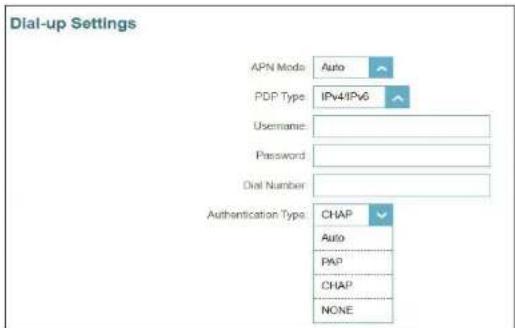

Paramètres de numérotation
Mode APN: Sélectionnez Manuel ou Auto pour le mode APN.
Nom APN: Lorsque le mode APN est regé sur manuel, entrez le nom de votre APN.
Type de PDP : Sélectionnéz IPv4, IPv6 ou IPv6/IPv6 pour le type de PDP.
Nom d'utilisateur: Entrez vous nom d'utilisateur.
Mot de passer : Saisissez votre mot de passer
Numero de Entrez le numero de téléphone電話:
Type Sélectionnez PAP, CHAP, NONE ou Auto pour toute type
d'authentication : d'authentication.
Basculement
Allez dans Paramètres->Basculement pour configurer la fonction de sauvégarde du réseau étendu. La fonction de basculement du G416 vous permet de configurer votre routeur pour qu'il passé automatiquement à une connexion Internet de secours si vous connexion Internet principale est perdue. Lorsque la connexion principale est rétablie, le dispositif se remet en marche tout seul.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Failover
Lorsque Basculement est activé, les options suivantes apparaisent.
Méthode de Sélectionnez entre DNS Query contrôle: + ICMP Ping, ICMP Ping, DNS Query ou Auto.
Hôte cible 1: Saisissez une adresse IP pour l'hôte 1.
Hôte cible 2 : Saisissez une adresse IP pour l'hôte 2.
Délai d'attente (ms) Entrez le dépassement de délambda en milliseconds.
Nombre de tentatives Saisissez l'heure d'entrée. Intervalle Entrez l'intervalle en secondes.
Internet - IPv4
Allez dans Paramétres > Internet pour voir les options de configuration d'Internet pour une connexion IPv4.
Pour configurer les détails de la connexion Internet et réseau IPv6, cliquez sur le lien IPv6. Voir Internet - IPv6 à la page 36. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Ma connexion Internet est
Selectionnez vous type de connexion Internet dans le menu déroulant. Les options suivantes vous seront propoées pour votre type de connexion: IP dynamique (DHCP), IP statique et PPPoE.
DNS sécurisé
Activez le DNS sécurisé pour utiliser le DNS public avec cryptage via DNS-over-HTTPS (DoH).
Fournisseur DNS sur HTTP
Selectionnez le fournisseur de service DNS public : Google ou Cloudflare.
Permettre le retard
Utilisez votre serveur DNS primaire ou secondaire comme alternative si le fournisseur configuré ne fonctionne pas.
Pour IPv4 - IP dynamique (DHCP) reportez-vous à la page 32
Pour IPv4 - IP statique reportez-vous à la page 33
Pour IPv4 - PPPoE reportez-vous à la page 34
IPv4 - IP dynamique (DHCP)
Selectionnez IP dynamique (DHCP) pour obtenir automatiquement des informations sur l'adresse IP auprès de votre fournisseur d'accès Internet (FAI). Sélectionnez cette option si ce dernier n'indique pas une adresse IP à utiliser. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Nom d'hôte Le nom d'hôte est facultatif, mais peut être exigé par certains fournisseurs d'accès Internet. Laissez ce champ vide si vous n'étés pas sur.
Serveur DNS principal Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet. Cette adresse est généralement remplie automatiquement.
Serveur DNS Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre fournisseur d'accès Internet. Cette adresse est généralement remplie automatiquement.
MTU Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 1500.
Clone d'adresse MAC L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur. Vous pouvez remplacer l'adresse MAC du port Internet par celle d'un client connecté.
IPv4 - IP statique
Selectionnez Adresse IP statique si les informations sur l'adresse IP sont fournies par votre fournisseur d'accès Internet (FAI). Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Adresse IP Saisissez l'adresse IP fournie par votre FAI.
Masque de sousreseau
Saisissez le masque de sous-reseau attribué par votre FAI.
Passerelle par défaut
Saisissez l'adresse de passerelle par défaut attribuée par votre fournisseur d'accès Internet.
Serveur DNS principal Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet.
DNS sécurisé
Activez le DNS sécurisé pour utiliser le DNS public avec cryptage via DNS-over-HTTPS (DoH).
Fournisseur DNS sur HTTP
Selectionnez le fournisseur de service DNS public : Google ou Cloudflare.
Permettre le retard
Utilisiez votre serveur DNS primaire ou secondaire comme alternative si le fournisseur configuré ne fonctionne pas.
Serveur DNS secondaire
Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre fournisseur d'accès Internet.
MTU Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI.
Clone d'adresse MAC L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur. Vous pouvez replacer l'adresse MAC du port Internet par celle d'un client connecté.
IPv4 - PPPoE
Selectionnez PPPoE (Point-to-Point Protocol over Ethernet) si vous FAI vous demande de saisir un nom d'utilisateur et un mot de passer PPPoE pour vous connecter à Internet. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Nom d'utilisateur Saisissez le nom d'utilisateur attribué par votre FAI.
Mot de passer Saisissez le mot de passer fourni par votre FAI.
Mode de reconnexion Sélectionnez Toujours activée, à la demande ou Manuelle.
Temps d'inactivité maximum
Configurable lorsqu'Sur demande est selectionné.Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. La valeur par défaut est 5 minutes. Pour désactiver cette fonction, selectionnez Toujours activé ou Manuel comme mode de reconnexion.
DNS sécurisé
Activez le DNS sécurisé pour utiliser le DNS public avec cryptage via DNS-over-HTTPS (DoH).
Fournisseur DNS sur HTTP
Selectionnez le fournisseur de service DNS public : Google ou Cloudflare.
Permettre le retard
Utilisiez votre serveur DNS primaire ou secondaire comme alternative si le fournisseur configuré ne fonctionne pas.

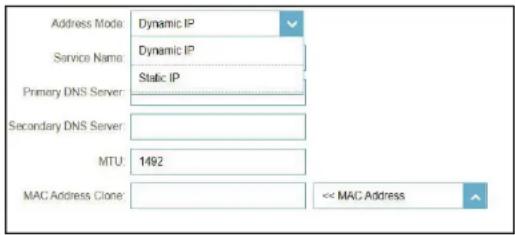

Paramètres avances... - Adresse IP dynamique
Mode d'adresse
Selectionnez Adresse IP statique si les informations suivantes ont ete fournies par voite FAI:Adresse IP,MTU,et adresses des serveurs DNS. Dans la plupart des cas, selectionnez Adresse IP dynamique.
Adresse IP
Lorsque l'IP statique est selectionné comme mode d'adressage, la colonne de l'adresse IP apparait. Saisissez l'adresse IP fournie par votre FAI.
Nom du service Entrez le nom du service FAI (facultatif)
Serveur DNS principal Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet.
Serveur DNS
Saisissez l'adresse IP du serveur DNS secondaire attribuée par voiture fournisseur d'accès Internet.
MTU Maximum Transmission Unit (1280~1500). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 1500.
Clone d'adresse MAC L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur. Vous pouvez remplaner l'adresse MAC du port Internet par celle d'un client connecté.

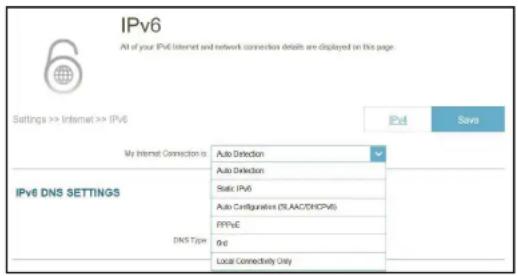

Internet - IPv6
Allez dans Paramètres > Internet pour voir les paramètres de configuration d'Internet pour IPv4, puis cliquez sur l'onglet IPv6 pour acceder aux paramètres de configuration pour IPv6.
Pour configurer les détails de la connexion Internet et réseau IPv4, cliquez dans l'onglet IPv4. Voir Internet - IPv4 à la page 31
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Ma connexion Internet Sélectionnez votre type de connexion Internet dans le menu est déroulant. Les options correspondantes apparaissent.
Pour IPv6 - Détction automatique reportez-vous à la page 37
Pour IPv6 - IPv6 statique reportez-vous à la page 39
Pour IPv6 - Configuration automatique (SLAAC/DHCPv6) reportez-vous à la page 41
Pour IPv6 - PPPoE reportez-vous à la page 43

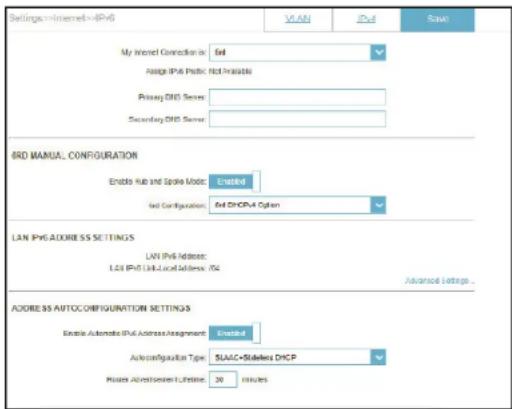

Pour IPv6 - 6rd reportez-vous à la page 47
Pour IPv6 - Connectivité locale uniquement reportez-vous à la page 49
IPv6 - Détction automatique
Selectionnez Détection automatique pour détector automatiquement la méthode de connexion IPv6 utilisé par votre fournisseur d'accès Internet (FAI). Si la détction automatique échoue, vous pouvez selectionner manuellement un另一种 type de connexion IPv6. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Paramètres DNS IPv6
Type de DNS
Selectionnez Obtenir une adresse de serveur DNS automatiquement ou Utiliser l'adresse DNS suivante.
Serveur DNS principal
Si vous seLECTIONnez Utiliser l'adresse de DNS suivante, saississez l'adresse du serveur DNS principal.
Serveur DNS secondaire
Entrez l'adresse du serveur DNS secondaire en tant que secours.
Paramètres de l'adresse IPv6 du réseau local
Activier le DHCP PD Active ou déactive la délegation de préfixe DHCP.
Adresse de lien local LAN IPv6
Affiche l'adresse locale de liaison LAN du routeur, qui est utilisée uniquement au sein du réseau local.
Si I'option Activer DHCP-PD est désactivée, entreze ce qui suit:
Adresse LAN IPv6 Saisissez une adresse IPv6 correcte.
Adresse de lien local LANIPv6
Affiche I'adresse lien-local du réseau local du routeur.
Paramètres avancés... Paramètres de configuration automatique de l'adresse
Activer l'affection Adresse IPv6 automatique
Activez ou désactivez la fonction d'affection automatique d'adresse IPv6.
Activer l'aftection du DHCP-PD automatique sur le LAN
Activez ou désactiver DHCP-PD pour les autres routeurs IPv6 connectés à l'interface du réseau local.

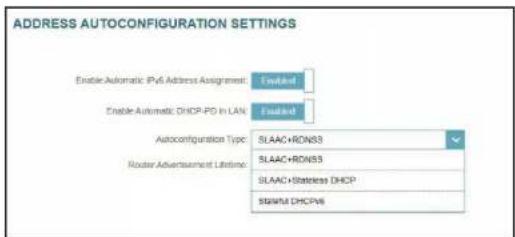

Autoconfiguration Type
Selectionnez SLAAC+RDNSS, SLAAC+DHCP sans etat ou DHCPv6 avec etat.
SivoussélectionnezSLAAC+RDNSS ou SLAAC+DHCP sans état comme type de configuration automatique:
Durée de vie d'announce du routeur
Entrez la durée de vie de l'annonce du routeur (en minutes). La valeur par défaut est 30 minutes.
Lorsque vous selectionnez DHCPv6 avec état comme type d'autoconfiguration :
Adresse IPv6 Plage (début)
Saisissez l'adresse IPv6 de début pour l'attribution d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Plage (fin)
Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 du serveur DHCP.
Durée de vie de l'adresse IPv6
Entrez le temps de détention de l'IP dynamique. La valeur par défaut est 10080 minutes.

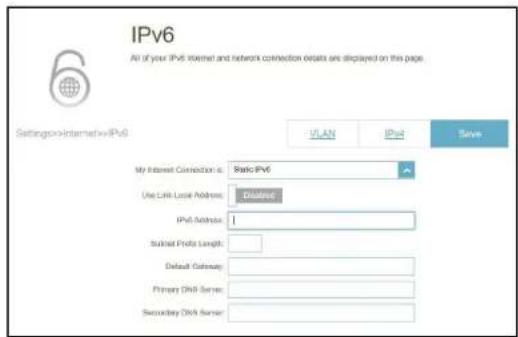

IPv6 - IPv6 statique
Selectionnez Adresse IP statique si les informations sur l'adresse IPv6 sont fournies par votre fournisseur d'accès Internet (FAI). Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Utiliser I'adresse lienlocal
Adresse IPv6
Activez ou désactive une adresse de lien local.
Configurable si l'option Utiliser I'adresse lien-local est désactivée. Saisissez I'adresse fournie par votre FAI.
Longueur du préfixede sous-reseau :
Configurable si l'option Utiliser I'adresse lien-local est désactivée. Entrez la longueur du préfixe de sous-reseau (1~128) fournir par votre FAI.
Passerelle par défaut Saisissez la passerelle par défaut de votre connexion IPv6.
Serveur DNS principal Saisissez l'adresse du serveur DNS principal.
Serveur DNS secondaire
Saisissez l'adresse du serveur DNS secondaire.
Paramètres de l'adresse IPv6 du réseau local
Adresse LAN IPv6 Entrez l'adresse IPv6 du réseau local pour le routeur.
Adresse de lien local LAN IPv6
Affiche I'adresse lien-local du réseau local du routeur.

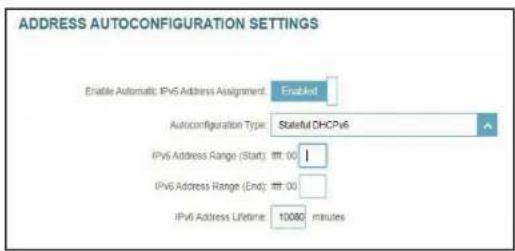

Paramètres avancés... Paramètres de configuration automatique de l'adresse
Activer l'affection Adresse IPv6 automatique
Activez ou désactivez la fonction d'affection automatique d'adresse IPv6.
Autoconfiguration Type
Selectionnez SLAAC+RDNSS, SLAAC+DHCP sans etat ou DHCPv6 avec etat.
SivoussélectionnezSLAAC+RDNSS ou SLAAC+DHCP sans état comme type de configuration automatique:
Durée de vie d'announce du routeur
Entrez la durée de vie de l'announce du routeur (en minutes). La valeur par défaut est 30 minutes.
Lorsque vous selectionnez DHCPv6 avec etat comme type d'autoconfiguration :
Adresse IPv6
Plage (début)
Saisissez l'adresse IPv6 de début pour l'attribution d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Plage (fin)
Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 du serveur DHCP.
Durée de vie de l'adresse IPv6
Entrez le temps de détention de l'IP dynamique. La valeur par défaut est 10080 minutes.

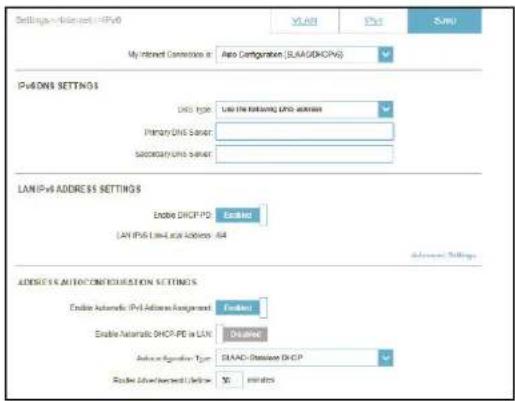

IPv6 - Configuration automatique (SLAAC/DHCPv6)
Selectionnez Auto Configuration (Configuration automatique) si le FAI vous attribue votre adresse IPv6 lorsque vous routeur en demande une au serveur du FAI. Certains fournisseurs d'accès exigent que vous configuriez au préalable les paramètres pertinents avant que votre routeur puisse se connecter à l'Internet IPv6. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Paramètres DNS IPv6
Type de DNS
Selectionnez Obtenir une adresse de serveur DNS automatiquement ou Utiliser l'adresse DNS suivante.
Serveur DNS principal
Si vous seLECTIONnez Utiliser I'adresse de DNS suivante, saississez I'adresse du serveur DNS principal.
Serveur DNS secondaire
Si vous avez selectionné Utiliser l'adresse de DNS suivante, saississez l'adresse du serveur DNS secondaire.
Paramétres de l'adresse IPv6 du réseau local
Activier le DHCP PD Activez ou désactive la délegation de préfixe.
Adresse delien local LANIPv6
Affiche I'adresse lien-local du réseau local du routeur.
Si Activer DHCP-PD est désacté, configure ce qui suit:
Adresse LAN IPv6 Saisissez une adresse IPv6 correcte.
Adresse de lien local LAN IPv6
Affiche l'adresse locale de liaison LAN du routeur pour le réseau local uniquement.
Paramètres avancés... Paramètres de configuration automatique de l'adresse
Activer l'affection Adresse IPv6 automatique
Activez ou désactivez la fonction d'affection automatique d'adresse IPv6.
Activer l'aftection du DHCP-PD automatique sur le LAN
Si DHCP-PD est activé dans le réglage précédent Adresse IPv6 du réseau local, activez ou désactivez le DHCP-PD automatique pour les autres routeurs IPv6 connectés à l'interface du réseau local.
Autoconfiguration Type
Selectionnez SLAAC+RDNSS, SLAAC+DHCP sans etat ou DHCPv6 avec etat.
SivoussélectionnezSLAAC+RDNSS ou SLAAC+DHCP sans état comme type de configuration automatique:
Durée de vie d'announce du routeur
Entrez la durée de vie de l'announce du routeur (en minutes). La valeur par défaut est 30 minutes.
Lorsque vous selectionnez DHCPv6 avec état comme type d'autoconfiguration :
Adresse IPv6 Plage (début)
Saisissez l'adresse IPv6 de début pour l'attribution d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Plage (fin)
Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 du serveur DHCP.
Durée de vie de l'adresse IPv6
Si DHCP-PD est désacté dans le précédent Paramètres d'adresse IPv6 du réseau local, saisissez la période de détention de l'adresse IP en minutes. La valeur par défaut est 10080 minutes.
IPv6 - PPPoE
Selectionne PPPoE si vous demande de saisir un nom d'utilisateur et un mot de passer PPPoE pour vous connecter à Internet. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Session PPPoE Creez une nouvelle PPPoE session.
Nom d'utilisateur Saisissez le nom d'utilisateur attribué par votre FAI.
Mot de passer Saisissez le mot de passer fourni par votre FAI.
Mode d'adresse Sélectionnéz IP dynamique ou IP statique.
Adresse IP Configurable si vous avez choisi IP statique. Saisissez l'adresse IP fournie par votre FAI.
Nom du service Entrez le nom du service FAI (facultatif).
Mode de reconnexion Selectionnez Toujours activée ou Manuelle.
MTU Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimier les performances avec votre FAI. La valeur par défaut est 1492 octets.
Paramètres DNS IPv6
Type de DNS
Selectionnez Obtenir une adresse de serveur DNS automatiquement ou Utiliser l'adresse DNS suivante.
Serveur DNS principal
Si vous seLECTIONnez Utiliser I'adresse de DNS suivante, saississez I'adresse du serveur DNS principal.
Serveur DNS secondaire
Si vous avez selectionné Utiliser l'adresse de DNS suivante, saississez l'adresse du serveur DNS secondaire comme adresse de secours.
Paramétres de l'adresse IPv6 du réseau local
Activer le DHCP PD Activez ou désactivez la délegation de préfixe.
Adresse LAN IPv6 Configurable si le DHCP-PD ci-dessus est désacté. Saisissez l'adresse IP fournie par votre FAI.
Adresse de lien local LANIPv6
Affiche l'adresse locale de liaison LAN du routeur pour le réseau local uniquement.
Paramétres avances... Paramétres de configuration automatique de l'adresse
Activer l'action Adresse IPv6 automatique
Activez ou déactivé l'affection automatique d'adresse IPv6.
Si Activer DHCP-PD est activé dans les paramètres de l'adresse IPv6 du réseau local :
Activer l'allectation du DHCP-PD automatique sur le LAN
Activez ou désactivez DHCP-PD pour les autres routeurs IPv6 connectés à l'interface du réseau local.
Autoconfiguration Type
Selectionnez SLAAC+RDNSS, SLAAC+DHCP sans etat ou DHCPv6 avec etat.
SivoussélectionnezSLAAC+RDNSS ou SLAAC+DHCP sans état comme type de configuration automatique:
Durée de vie d'announce du routeur
Entrez la durée de vie de l'announce du routeur (en minutes).
Lorsque vous selectionnez DHCPv6 avec état comme type d'autoconfiguration :
Adresse IPv6 Plage (début)
Saisissez l'adresse IPv6 de début pour l'attribution d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Plage (In)
Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 du serveur DHCP.
Paramètres avances... Paramètres de configuration automatique de l'adresse
Activer l'affection Adresse IPv6 automatique
Activez ou désactivez la fonction d'aftection automatique d'adresse IPv6.
Si Desactiver DHCP-PD est desactivé dans les precedents paramétres de l'adresse IPv6 du LAN:
Autoconfiguration Type
Selectionnez SLAAC+RDNSS, SLAAC+DHCP sans etat ou DHCPv6 avec etat.
SivoussélectionnezSLAAC+RDNSSou SLAAC+DHCP sansétat comme type de configuration automatique:
Durée de vie d'announce du routeur
Entrez la durée de vie de l'announce du routeur (en minutes). La valeur par défaut est 30 minutes.
Lorsque you selectionnez DHCPv6 avec etat comme type d'autoconfiguration :
Adresse IPv6
Plage (début)
Saisissez l'adresse IPv6 de début pour l'attribution d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Plage (fin)
Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 du serveur DHCP.
Durée de vie de l'adresse IPv6
Saisissez la durée de vie de l'adresse IPv6 (en minutes). La valeur par défaut est 10080 minutes.
IPv6 - 6rd
IPv6 6rd (déploiement rapide) permet de transmettre des paquets IPv6 sur un réseau IPv4. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Attribuer un prefix IPv6
Fonction non prise en charge actuellement.
Serveur DNS principal Saisissez l'adresse du serveur DNS principal.
Serveur DNS secondaire
Entrez l'adresse du serveur DNS secondaire en tant que secours.
Configuration 6rd manuelle
Activez le mode Système et réseau en étoile
Activez cette option si vous pouze réduire le nombre de routes vers la cible en utilisant une méthode Système et réseau en étoile.
Configuration 6rd
Choisissez l'option 6rd DHCPv4 pour découvert et renseigner automatiquement les valeurs de données, ou Configuration manuelle pour entrer les paramétres vous-même.
Si vous avez selectionné Configuration manuelle comme configuration 6rd :
Prefixe IPv6 en 6rd Entrez l'adresse réseau 6rd IPv6 et la longueur du préfixe (1~128) fournies par votre FAI.
Adresse IPv4 du réseau étendu
Entrez le préfix du réseau IPv4.
Adresse IPv4 du relais 6rd en bordure du réseau
Entrez les paramètres d'adresse IPv4 de 6rd Border Relay fournis par votre prestataire de services Internet.
Paramètres de l'adresse IPv6 du réseau local
Adresse LAN IPv6 Affiche l'adresse IPv6 du réseau local du routeur.
Adresse delien local Affiche I'adresse lien-local du reseau local du routeur. LANIPv6
Paramètres avancés... Paramètres de configuration automatique de l'adresse
Activier l'affection Activez ou désactive la fonction d'affection automatique Adresse IPv6 d'adresse IPv6.
automatique
Autoconfiguration Sélectionnez SLAAC+RDNSS, SLAAC+DHCP sans état ou Type DHCPv6 avec état.
SivoussélectionnezSLAAC+RDNSS ou SLAAC+DHCP sans état comme type de configuration automatique:
Durée de vie Entrez la durée de vie de l'annonce du routeur (en minutes). d'annonce La valeur par défaut est 30 minutes. du routeur
Lorsque vous selectionnez DHCPv6 avec état comme type d'autoconfiguration :
Adresse IPv6 Saisissez l'adresse IPv6 de début pour l'attribution Plage (début) d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 Plage (fin) du serveur DHCP.
Durée de vie de Saisissez la durée de vie de l'adresse IPv6 (en minutes). La valeur par défaut est 10080 minutes.
IPv6 - Connectivité locale uniquement
Connectivite locale uniquement vous permet de configurer une connexion IPv6 sans passer par Internet. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Activer ULA Cliquez ici pour activer les paramètres d'adresses de monodiffusion IPv6 locales-Uniques.
Utiliser le préfixe ULA Activez cette option pour utiliser le préfixe ULA par défaut. par défaut
Prelude ULA Si vous désactelez l'option Utiliser le préfixe ULA par défaut, saississevez leur propre préfixe ULA.
Paramètres avances... - Paramètres ULA IPv6 actuels
Prefixe ULA actuel Affiche le préfixe ULA actuel.
ULA IPv6 du réseau Affiche l'ULA IPv6 du réseau local.
local
Sans fil
Allez dans Paramètres > Sans fil pour voir les réglages de votre réseau sans fil pour votre routeur.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Maillage Wi-Fi
Etat Activez ou désactivez le maillage Wi-Fi si vous envisagez de creer un réseau mailé dans votre environnement. Le réseau mailé est capable de tracer le chemin le plus court et le plus rapide vers votre passerelle/routeur dans une topologie de réseau mailé. Il améliore donc l'efficacité et la fiabilité.
Smart Connect
État Activez ou désactivez la fonction Smart Connect. La fonction Smart Connect présente un réseau sans fil unique. Quand la connexion des clients au réseau étendu, ils seront automatiquement ajoutés à la meilleure bande, soit 2,4 GHz, soit 5 GHz.
Si Smart Connect est activé :
Sans fil
Nom Wi-Fi (SSID) Créez un nom pour votre réseau sans fil. jusqu'à 32 caractères sont autorisés.
Mot de passer Créez un mot de passer à utiliser pour la sécurité sans fil. Les clients sans fil doivent saisir ce mot de passer pour se connecter au réseau.
Sans fil - Paramètres avancés...
Mode de sécurité
Choisissez Aucun, WPA/WPA2-Personnal, WPA2-Personal, WPA2/WPA3-Personnal ou WPA3-Personnal. Le WPA3 fournit le plus haut niveau de sécurité parmi leurs-ci. Notez que le WPS sera désactiver si le WPA3 est utilisé.
Puissance de transmission
Selectionnez la puissance de transmission sans fil souhaitee: Forte, moyenne ou basse.
Calendrier Sélectionnez le temps pendant lequel le réseau sans fil sera disponible. Le réglage du planifé peut être sur Toujours activé ou vous pouvez ajouter votre propre calendrier.
Pour ajouter un calendrier :
Chaque case représentée une demi-heure, avec l'heure de l'horloge (0~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire.
Smart Connect
Etat Activez ou désactiver la fonction Smart Connect. Lorsqu'elle est désactivée, les options de configuration 2,4 GHz et 5 GHz deviennent disponibles.
Si Smart Connect est désactiveré :
2.4 GHz / 5 GHz
Etat Activez ou desactivez le réseau sans fil de 2,4GHz/5GHz.
Nom Wi-Fi (SSID) Créez un nom pour votre réseau sans fil. jusqu'à 32 caractères sont autorisés.
Mot de passer Créez un mot de passer à utiliser pour la sécurité sans fil. Les clients sans fil doivent saisir ce mot de passer pour se connecter au réseau.

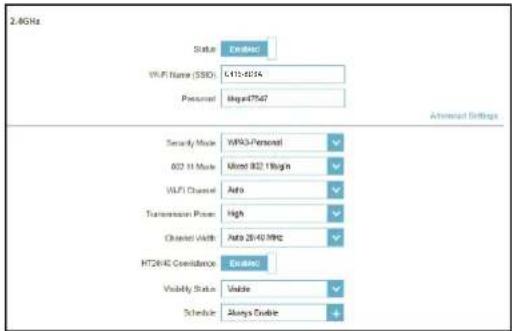

| 2.4GHz - Paramétres avancés... | |
| Mode de sécurité | Choisissez Aucun, WPA/WPA2-Personnal, WPA2-Personal, WPA2/WPA3-Personnal ou WPA3-Personnal. Le WPA3 fournit le plus haut niveau de sécurité parmi ceux-ci. Notez que le WPS sera désactivé si le WPA3 est utilisé. |
| Mode 802.11 (2,4 GHz) | Sélectionné les normes de mise en réseau sans fil à utiliser. Les options disponibles pour le réseau sans fil 2,4 GHz sont les suivantes: Mixte 802.11b/g/n, Mixte 802.11b/g, Mixte 802.11g/n, 802.11b uniquement, 802.11g uniquement et 802.11n uniquement. |
| Canal Wi-Fi | Sélectionné le canal souhaïté : 1-11. La valeur par défaut est Auto (recommandé). |
| Puisance de transmission | Sélectionné la puissance de transmission sans fil souhaïté : Forte, moyenne ou basse. |
| Largeur de canal (2,4GHz) | Sélectionné Auto 20/40 MHz si vous utilisez à la fois des appareils 802.11n et non 802.11n (802.11b/g/a), ou sélectionné 20 MHz si vous utilisez un mélange d'appareils 802.11b/g/a. |
| Co-existence de HT20/40 (2,4 GHz) | Activez ou désactiverz la coexistence HT20/40. |
| État de visibilité | Le paramètre par défaut est Visible. Sélectionné Invisible si vous ne poulez pas diffuser le SSD de votre réseau sans fil. |
| Calendrier | Sélectionné le temps pendant lequel le réseau sans fil sera disponible. Le paramètre de programmation peut être régé sur Toujours activé ou vous pouvez ajouter votre propre programmation. Pour ajouter un calendrier : Chaque case représentée une demi-heure, avec l'heure de l'horloge (0~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouze ajouter plusieurs jours et plusieurs périodes par jour à l'horaire. |
Choisissez Aucun, WPA/WPA2-Personnal, WPA2-Personal, WPA2/WPA3-Personnal ou WPA3-Personnal. Le WPA3 fournit le plus haut niveau de sécurité parmi ceux-ci. Notez que le WPS sera désactivé si le WPA3 est utilisé.
Mode 802.11 (5GHz) Sélectionnez les normes de mise en réseau sans fil à utiliser.
Les options disponibles pour le réseau sans fil 5 GHz sont : Mixte 802.11a/n/ac/ax, Mixte 802.11a/n/ac, Mixte 802.11a/n, 802.11ac uniquement, 802.11a uniquement et 802.11n uniquement.
Canal Wi-Fi Sélectionnez le canal souhaite: 36, 40, 44, 48, 149, 153, 157, 161 ou 165. La valeur par défaut est Auto (recommendé).
Canal DFS
Si l'option Canal automatique est selectionné, choisissez cette option pour vous aider à couver celui qui présente le moins d'interférences.
Puissance de
Selectionnez la puissance de transmission sans fil souhaitée : Forte, moyenne ou basse.
Largeur de canal (5 GHz)
Selectionnez Auto 20/40/80 MHz si vous utilisez des apparreils 802.11ax, 802.11ac, 802.11n et 802.11a, selectionnez Auto 20/40 si vous utilisez des apparreils 802.11n et 802.11a, ou selectionnez 20 MHz si vous utilisez des apparreils 802.11a.

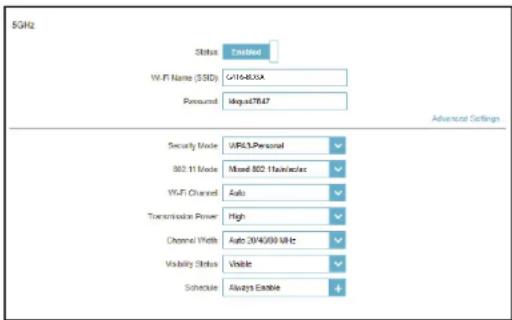

État de visibilité
Le paramètre par défaut est Visible. Sélectionnez Invisible si vous ne pouze pas diffuser le SSD de votre réseau sans fil.
Calendrier Sélectionnez le temps pendant lequel le réseau sans fil sera
disponible. Le réglage du planifé peut être sur Toujours activé ou vous pouvez ajouter votre propre calendrier.
Pour ajouter un calendrier :
Chaque case représentée une demi-heure, l'heure de l'horloge (0~23) se trouvant en haut de chaque colonne. Pour ajouter une période de temps au calendrier, Il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à la liste du calendrier.
Optimiseur Wi-Fi IA
L'optimiseur Wi-Fi assisté par l'IA aide intelligemment à optimiser la bande passante de votre réseau domestique ou professionnel. Il adopte automatiquement le canal le plus « propre » grâce au dispositif de formation de faisceaux mailles, ce qui permet d'optimiser l'ensemble du réseau Mesh. Il fournit également des notifications push sur l'utilisation hebdomadaire de la bande passante du réseau et des conseils de gestion du réseau sur la hierarchisation des clients pour maintainir la qualite globale de l'Internet. Reportez-vous à EAGLE PRO AI à la page 94 pour plus d'informations.
Optimiseur Wi-Fi IA Active ou désactive la fonctionnalité Optimiseur Wi-Fi IA.
Choisir le moment de Activer ou désactiver l'optimisation programmée. Sélectionnez l'optimisation l'heure à laquelle l'optimiseur Wi-Fi IA doit démarrer.
Une fois cette fonction activée, vous commencerez à receivevoir des rapportes hebdomadaires sur les conditions du Wi-Fi par l'intermédiaire de l'Assistant IA.
Le WPS (Wi-Fi Protected Setup) est le moyen le plus-simple de connecter vos périhériques sans fil au routeur.
État du WPS-PBC Activez ou désactivez la fonctionnalité WPS-PBC (configuration par bouton-poussoir). Appuyez sur ce bouton pour vous connecter à un autre appareil compatible avec la norme WPS.
Zone invite
Accedez à Paramétres > Sans fil, puis cliquez sur l'onglet Zone invite pour configurer votre Wi-Fi Invité.
La fonction Zone invitee you permet de creer des zones temporaires qui neuent etre utilisées par les invites pour acceder a Internet. Ces zones sont independantes de your reseau sans fil principal. Vou puez configurer differentes zones pour les bandes sans fil de 2,4 GHz et 5 GHz.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Si Smart Connect est activée dans les réglages sans fil précédents, configurez les paramétres suivants pour les deux fréquences radio. Si elle est désactivée, configurez les éléments suivants pour 2,4 GHz et 5 GHz individuellement.
Sans fil
Etat Activez ou désactive la fonction Guest Zone (Zone invite). L'etat est désacté par défaut.
Nom du réseau sans fil Créez un nom pour votre réseau sans fil (32 caractères (SSID) maximum).
Mot de passer Créez un mot de passer à utiliser pour la sécurité sans fil. Vote mot de passer doit composer entre 8 et 63 caractères.
Calendrier Sélectionnez le temps pendant lequel le réseau sans fil sera disponible. Le paramètre de programmation peut être régé sur Toujours activé ou vous pouvez ajouter votre propre programmation.
Pour ajouter un calendrier :
Chaque case représentée une demi-heure, avec l'heure de l'horloge (0~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire.
Paramètres avances
Mode de sécurité
Choisissez Aucun, WPA/WPA2-Personnal, WPA2-Personal, WPA2/WPA3-Personnal ou WPA3-Personnal. Le WPA3 fournit le plus haut niveau de sécurité parmi leurs-ci. Notez que le WPS sera désactiver si le WPA3 est utilisé.
Accès au réseau domestique
Accès Internet uniquement
L'activation de cette option limitera la connectivité à Internet et empêchera les invites d'acceder aux autres péripériques du réseau local.
Réseau
Accedez à Paramètres > Réseau pour modifier les paramètres du réseau local du routeur et configurer les paramètres DHCP.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Paramètres réseau
Adresse IP du réseau local
Saisissez l'adresse IP du routeur. L'adresse IP par défaut est 192.168.0.1. Si vous modifiez l'adresse IP, vous devrez saisir la nouvelle adresse IP dans votre navigateur pour vous connecter à la configuration Web.
Masque de sousreseau
Saisissez le masque de sous-reseau du routeur. Par défaut, il s'agit de 255.255.255.0.
Lien de gestion
L'adresse par défaut pour acceder à la configuration du routeur est http://G416-xxxx.local/ (ou xxxx représenté les 4 derniers chiffres de l'adresse MAC de votre routeur). Vous pouvez replacer G416-xxxx par un nom de votre choix.
Nom de Domaine local Saisissez le nom de domaine (facultatif).
Activer le relais DNS Déactivez cette option pour transférer les informations du serveur DNS de votre FAl vers vos ordinateurs. Si cette option est activée, vos ordinateurs utiliseront les paramétres du routeur pour le service DNS.

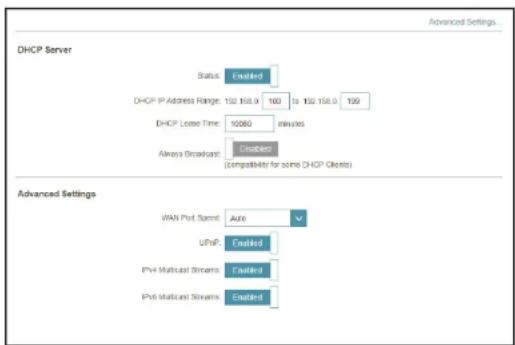

Serveur DHCP
Etat Activez ou déactive le serveur DHCP.
Plage Saisissez les adresses IP de début et de fin pour l'attribution d'adresses IP DHCP d'adresses IP du serveur DHCP. Remarque: Si vous attribuées des adresses IP aux ordinateurs ou aux périhériques, assurez-vous que celles-ci ne sont pas comprises dans cette plage afin d'éviter tout conflit d'adresses IP.
Durée de la concession Saisissez la durée de concession de l'adresse IP en minutes. La valeur par défaut est 10080 minutes.
Toujours diffuser Activez cette fonction pour diffuser le serveur DHCP du réseau aux clients du réseau local/étendu.
Vitesse du port du Voues pouvez defineir la vitesse de la liaison Internet sur 10 réseau étendu Mbps, 100 Mbps, 1000 Mbps ou Auto (recommandé).
UPnP Activez ou désactivez la fonction UPnP. L'UPnP est compatible avec les équipements, les logiciels et les péripériques du réseau. Cette fonction est activée par défaut.
Flux de multidiffusion Autorisez ou non le traffic de multidiffusion IPv4 a passer par le IPv4 routeur depuis Internet. Cette fonction est activée par défaut.
Flux de multidiffusion Autorisez ou non le traffic de multidiffusion IPv6 a passer par le IPv6 routeur depuis Internet. Cette fonction est activée par défaut.
D-Link Cloud
Allez dans Paramétres > D-Link Cloud pour voir les détails de votre service D-Link Cloud. Cette page indique si vous étés inscrit auprès du service cloud D-Link et l'adresse e-mail associée au compte. Elle vous permet de:gérer votre mobile à tout moment et en tout lieu et de vérifier l'état de votre routeur. Utilisez EAGLE PRO Al pour en savoir plus sur les fonctionnalités de D-Link Cloud.
Mode de fonctionnement
Accedez à Paramétres > Mode de fonctionnement pour sélectionner votre mode de fonctionnement. Selon l'architecture de votre réseau, vous pouvez configurer le réseau pour qu'il fonctionne comme l'un des types de périhérique réseau suivants : routeur, prolongateur ou pont.
Mode Routeur: Dans ce mode, le G416 se connecte directement à l'Internet fourni par votre FAI (fournisseur d'accès à Internet). Tous les périhériques clients d'un groupe de réseaux sont connectés et gérés sous ce routeur. Il s'agit du mode par défaut.
Routeur mobile : Dans ce mode, le G416 se connecte à Internet via le réseau 4G/LTE fourni par votre fournisseur de services Internet cellulaires. Tous les périhériques clients d'un groupe de réseaux sont connectés et gérés sous ce routeur mobile.
Caracteristiques Contrôle parental
Accedez à Fonctionnalités > Contrôle parental pour configurer les stratégies de contrôle parental. Vous pouvez configurer des heures qui limitent les heures de connexion et empêchent l'accès à certains sites Web.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Cette page affiche une liste de profils avec les informations suivantes :
Nom du profil Le nom décrit ce profil.
Nombre de péripériques Le nombre d'appareils auxquels cette strategie sera appliquée.
État Affiche l'etat actuel de l'accessibilité à Internet, c'est-à-dire Normal, Pause programmée ou Pause sur demande.
Modifier Modifier le profil d'accès.
Supprimer Supprimer ce profil d'accès.
Vou puez définir un maximum de 12 profils. Une fois qu'un profil a été définit, vous commencerez à receivevoir des rapportes hebdomadaires sur l'activité d'accès à Internet des clients par l'intérimédiaire de Al Assistant.
Pour ajouter un profil, configurez les éléments suivants :
Calendrier
Nom du profil Saisissez un nom pour ce profil.
Horaire d'autorisation d'accès à Internet
Cliquez sur Activé et définièsez le calendrier pour autoriser l'accès à Internet. Sélectionnéz les temps pendant lequel l'Internet sera disponible.
Pour ajouter un calendrier :
Chaque case représentée une demi-heure, avec l'heure de l'horloge (0~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire. Si aucune période n'est sélectionnée, tous les apparREs de ce profil se verront refuser l'accès à Internet.

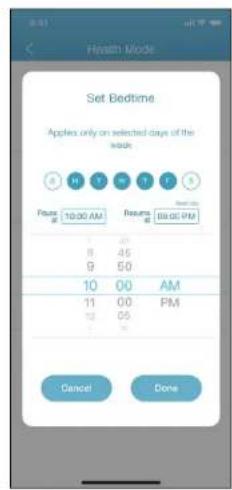

Bloquer l'accès à Internet pendant l'heure du coucher
Cliquez sur Activé et définièsez le calendrier pour bloquer l'accès à Internet pendant l'heure du coucher.
Pour ajouter un hora de coucher:
Selectionnez l'heure pendant laquelle l'horaire de coucher sera actif. Selectionnez les jours de la semaine, puis l'heure de pause et l'heure de reprise pour la période pendant laquelle l'accès à Internet sera bloqué. Pour spécifique des périodes différentes pour les jours de la semaine, cliquez sur Ajouter un autre hora de coucher... Un maximum de 2 heures peut être définid.
Autoriser I'acces lent a l'Internet
Activez cette option pour permettre l'accès à Internet avec une vitesse réduite pendant les heures de restriction définies ci-dessus.
Vou pouvez égarlement modifier un programme existant en cliquant sur Modifier.
Filtre de sites Web
Cliquez sur Ajouter une rège pour ajouter un nouveau site Web à bloquer :
Nom du site Web
Saisissez le nom du site Web. Cela bloque l'accès aux sites Web sur la base de l'adresse d'un site Web. Par exemple, entrez « ABC.com » ou « www. ABC.com »
Mot-clé de l'URL
Cela permet de bloquer l'accès aux sites Web en fonction des mots clés et des URLs correspondants. Par exemple, utilisez « ABC » pour bloquer « www. ABC. com » et « xxx.ABC.com » et d'autres URL contenant ABC. Saisissez le même nom de site Web que celui indiqued ci-dessus dans ce champ pour bloquer uniquement l'URL spécifique.
Vous pouvez également modifier ou supprimer une règle existante enclinquant respectivement sur Modifier ou Supprimer.
Periphérique
Cliquez sur Ajouter un apparéil pour ajouter des apparéils à inclore dans le profil définit. Dans la liste des apparéils connectés, sélectionné les apparéils auxquels la strategie d'accès doit être appliquée, puis cliquez sur Appliquer pour fermer l'écran. Cliquez sur Enregister pour sauvegarder vos réglages de profil et le nouveau profil sera ajouté à la liste des profils. Vous pouvez également modifier ou supprimer un profil existant en cliquant respectivement sur Modifier ou Supprimer. Sur la page Modifier d'un profil sélectionné, vous pouvezmettre immédiatement en pause l'accès à Internet des périèresques spécifés du profil.
Cliquez sur Paramètres pour afficher les messages affichés aux utilisateurs du périphérique dont l'accès à Internet a été restreint.
Message de page Web bloquée
Pour ces contrôles d'accès : Contrôle de la pause manuelle, filtré de sites Web, horsaire personnelisé et horsaire de coucher, vous pouvez afficher et personnaliser les messages ainsi que les titres :
Titre Saisissez le titre du message dans la zone de texte.
Description Indiquez le message pour informer l'utilisateur de I'acces restreint.
Réinitialiser ce cliquez sur ce bouton pour réinitialiser le message modifié à message sa valeur par défaut.
Prévisaliser ce Affichez la presentation du message sur une nouvelle page message web.
Limindestodonnées
Allez dans Fonctionnalités -> Données pour configurer les paramètres du plafond de données de votre apparéil. Vous pouvez surveiller l'utilisation des données en temps réel et receivevoir un message d'alerte lorsqu'la limite d'utilisation des données est atteinte.
Cliquez sur Enregister pour enregister les modifications apportées à cette page.
Message de page Web bloquée
Limin des Activez ou désactivez le plafonnement des données. données
Quantité Définissez l'allocation maximale d'utilisation des données en Go.
Ratio d'alerte (%) Définissez le ratio d'alerte auquel le message d'alerte sera déclenché.
Date de Entrez le jour du mois au cours duquel le plafond de réinitialisation données sera réinitialisé. mensuelle
Envoyer SMS Activez ou désactive l'Envoi de SMS lorsque le plafond de données est atteint.
Téléphone Lorsque l'option Envoi de SMS est activée, saisissez le numéro de téléphone dans lequel le message d'alerte sera reçu.
Remarque: L'envoi de messages SMS peut entraîner des frais supplémentaires. Contactez votre fournisseur de services Internet pour obtenir plus d'informations.
SMS
Allez dans Fonctionnalités -> SMS pour envoyer ou receivevoir des messages SMS. Cette page affiche tous les messages stockés sur la carte SIM. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Paramètres des SMS cellulaires
SMS: Activez ou désactivez la fonction de réception de SMS.
Stockage: Sélectionnez Carte SIM ou Modem pour stocker les messages SMS.
Garder le Activez ou désactivez Garder le message.
message:
Nombre de Définissez la quantité de SMS à sauvegarder. Il est messages : possible de sauvegarder jusqu'à 20 messages.
Cliquez sur Nouveau SMS pour creer de nouveaux messages SMS.
Paramètres des SMS cellulaires
Telephone: Saisissez le numero de téléphone du destinataire.
Message Entrez vous message ici.
Dans la page SMS, cliquez sur Boite de reception pour gerer le message SMS que you ave reçu. Selectionnez-en un pour afficher son contenu dans la fenetre SMS. Apre s'avoir lu, you pouze le supprimer ou repondre a l'émetteur.
Boite de réception
Etat Affiche I'etat du message.
ID Affiche l'ID de l'expéditeur.
Lecture Indique si le message a ete lu.
Date et heures Affiche l'heure et la date de reception du message.
Numero de téléphone Affiche le numero de téléphone de l'expéditeur... de l'aggellant
Aperçu du message : Affiche un aperçu du message sélectionné.
Supprimer: Supprime le message SMS sélectionné.
PIN
Allez dans Fonctionnalités -> Code Pin pour configurer le code PIN de votre carte SIM. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Boite de réception
Paramétres de Activer ou désactiver le verrouillage de la verrouillage du code carte SIM par code PIN PIN de la carte SIM
État de la carte SIM Affiche l'etat de votre carte SIM.
Pour changer le code PIN de votre carte SIM, saississez le nouveau code PIN dans le champ textuel PIN. Lorsque la protection par code PIN est activée, vous doivent saisir toute code PIN à chaque fois que vous changez de carte SIM.
Cliquez sur Apply (Appliquer) lorsque vous avez terminé.
USSD
Allez à Fonctionnalités -> USSD pour interagir avec votre ISP avec USSD. La fonction USSD (Unstructured Supplementary Service Data = Données de service supplémentaires non structurées) permet à certaines applications spécifiques au FAI d'être activées par un SMS.
USSD Cellulaire
Commande: Saisissez le code d'activation d'une application et cliquez sur ISend (Envoyer). Cela vous permettra d'activer des applications en envoyant un SMS à votre FAI.
Réponse : Affiche un accused de réception de votre fournisseur de services Internet.
Moteur QoS
Allez dans Fonctionnalités > Moteur QoS pour configurer les priorités d'accès Internet des clients. Il vise à optimiser le traffic Internet afin d'améliorer l'expérience globale de l'utilisateur.
Cliquez sur Enregister pour enregister les modifications apportées à cette page.
Vérification du début Internet
Cliquez sur Verifier la vitesse pour effectuer un contrôle de vitesse afin de déterminer comment distribuer la bande passante Wi-Fi aux appareils prioritaires. Le test de vitesse aide le moteur QoS à distribuer la bande passante Wi-Fi aux dispositifs prioritaires (configurés dans les cartes de dispositifs ci-dessous).
Optimiseur de traffic IA
Le moteur QoS intelligent repertorie les apparciels consommant des ressources comparativement importantes et ajuste intelligemment la bande passante à ces apparciels en leur attribuant une faible priorite. Il allouera également la bande passante appropriée aux apparciels connectés en fonction de leurs priorités afin de maintainir une expérience en ligne de qualité.
Une fois cette fonction activée, vous commencerez à receivevoir des rapportes hebdomadaires sur l'utilisation de la bande passante par l'intermédiaire de l'Assistant IA.
La vitesse à laquelle le contenu est transféré sur Internet.
Vitesse de téléchargement ascendant
Le débit auquel le contenu est transféré sur le routeur.
Vitesse de téléchargement descendant
Cliquez sur Appliquer à la QoS après le test de vitesse pour replir automatiquement les informations ci-dessus.
Dans Clients connectés se trouvent les cartes des périphériques représentant chaque client connecté. Cliquez sur Tout pour voir tous les appareils connectés et Gros Consommateur pour voir les clients qui sont particulièrement actifs sur Internet.
Pour attribuer un niveau de priorité à un apparéil, activez d'abord l'Optimiseur de traffic IA.
Cliquez ensuite sur le client pour ouvrir sa page d'information. Les informations suivantes s'affichent :
Nom du Le nom qui décrit le dispositif client péripérisque:
Adresse MAC : L'adresse MAC de l'appareil client.
Adresse IPv4/IPv6: L'adresse IP dans le mécanisme d'adressage IPv4 et IPv6 de l'appareil client.
Priorité: Sélectionnez la priorité et la durée pour le périhérique client dans les catégories suivantes:
Normale/elevée : Toujours activer, 1 jour, 4 heures, 2 heures ou 1/heure.
Basse: Toujours activer, 1 jour, 4 heures, 2 heures ou 1 heures.
Statistiques sur le traffic
Les statistiques de traffic suivantes sont affichées : Flux TCP, flux UDP, vitesses de téléchargement et d'envoi (en Mbps).
Trafic en temps réel et hebdomadaire
Le traffic en temps réel et le traffic hebdomàtaire représentent les mesures de vitesse en temps réel en MB/s ou KB/s. Si aucun périhérique ne se voit explicitement attribuer de priorité, tous sont traités avec une priorité égale.
Pare-feu
Accedez à Fonctionnalités > Pare-feu pour configurer les paramétres du pare-feu du routeur. La fonction de pare-feu protège votre réseau contre les attaques malveillantes sur Internet.
Pour configurer les règes de pare-feu IPv4, cliquez sur l'onglet Regles IPv4. Voir Paramétres du pare-feu - Regles IPv4 / IPv6 à la page 74
Pour configurer les règes de pare-feu IPv6, cliquez dans l'onglet Regles IPv6. Voir Paramètres du pare-feu - Regles IPv4 / IPv6 à la page 74
Cliquez sur Enregister pour enregister les modifications apportées à cette page.
| Activer la DMZ Activez ou déactivé la zone démilitarisée (DMZ). Les appareils de cette zone sont totalment exposés aux menaces sur Internet. Ceci n'est pas recommandé, sauf s'il s'agit de serveurs qui doivent être exposés au WAN. | |
| Adresse IP de la DMZ | Si cette option est activée, entrez l'adresse IP du client à placer dans cette zone, ou utilisez le menu déroulant pour décisionnerrapidement l'un des clients. |
| Activer le SPI IPv4 | L'activation de l'inspection dynamique des paquets (Stateful Packet Inspection, SPI) ou du filtrage dynamique des paquets permèt de prévenir les cyberattaques en suivant un plus grand Nombre d'états par session pour valider que le traffic passant par la session est conforme au protocole. |
| Activer la vérification anti-falsification | Activez cette fonction pour aider à protéger le réseau de certaines types d'attaques de type usurpation d'adresse IP. |
| SécuritéIPv6 simple | Activez ou déactivé la sécurité IPv6 simple. Une configuration simple du pare-feu qui refuse l'accès direct aux ordinateurs situés derrière le routeur. |
| Filtrage des entrées IPv6 | Activez ou déactivé le filtrage d'entrée IPv6 pour les paquets entrants afin d'empêcher les expéditeurs suspects. |
Paramètres avances... - Configuration de la passerelle de niveau application (ALG)
Différents ALG fournissant un traitement spécial pour des protocôles ou des applications spécifiques. Un certain nombre d'ALG pour des applications communes sont actifs par défaut comme indiqué ci-dessous.
PPTP Permit à plusieurs machines du réseau local de se connecter à leur réseau d'entreprise, à l'aide du protocole PPTP.
IPSec (VPN) Permet à plusieurs clients VPN de se connecter à leur réseau d'entreprise, via IPSec. Certains clients VPN prennent en charge la traversée d'IPSec via la NAT. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à vous connecter à votre réseau d'entreprise, essayez de la désactiver. Veuillez vérifier si vous client VPN prend la NAT traversal en charge avec l'administrateur système de votre réseau d'entreprise.
RTSP Permet aux applications utilisant le protocole RTSP de receivevoir des flux de diffusion d'Internet.
SIP Permit aux périhériques et applications utilisant la voix sur IP de communiquer via la NAT. Certains d'entre eux peuvent détector les périhériques NAT et travailler autour d'eux. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à passer des appeals par VoIP, tentez de la désactiver.

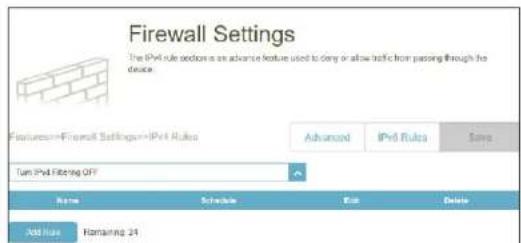

Paramètres du pare-feu - Régles IPv4 / IPv6
Allez dans Fonctionnalités > Pare-feu, puis cliquez sur l'onglet Regles IPv4 ou l'onglet Regles IPv6 pour configurer les regles de filtrage du traffic entrant/sortant en fonction de parametes tels que I'adresse IP et les ports.
Pour configurer les paramètres avancés, cliquez sur le lien Avancé. Voir Pare-feu à la page 72
Cliquez sur Enregister pour enregister les modifications apportées à cette page.
PourCOMMencer,utilizezle menu deroulant pour selectionner s'il s'agit d'une regle AUTORISER ou REFUSER.Vous pouvez egalementchosir de desactiver le filtrage en le reglant sur OFF.
Si vous voulez supprimer une règle, cliquez sur dans la colonne Supprimer. Si vous souhaitez modifier une règle, cliquez sur dans la colonne Modifier. Pour creer une nouvelle règle, cliquez sur le bouton Ajouter une règle.

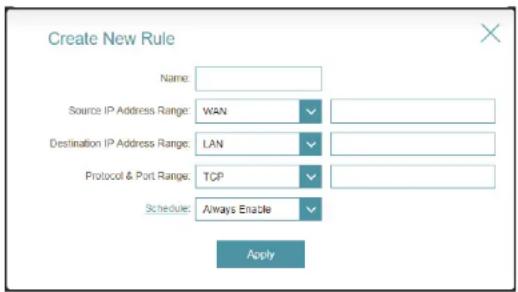

Si vous cliquez sur Modifier ou Ajouter une rege, les options suivantes s'affichent:
Nom Saisissez un nom de règle.
Plage d'adresses IP sources
Saisissez la plage d'adresses IP source (par exemple, 1.1.1.1-1.1.1.2 pour IPv4 ou 2001::1-2001::2 pour IPv6) à laquelle la règle s'appliquera. À l'aide du menu dérouulant, spécifique s'il s'agit d'une adresse WAN ou LAN. Il est possible de saisir à la fois une adresse IP unique et une série d'adresses IP.
Plage d'adresses IP cibles
Saisissez la plage d'adresses IP de destination, (1.1.1.1-1.1.1.2 pour IPv4 ou 2001::1-2001::2 pour IPv6) à laquelle la règle s'appliquera. À l'aide du menu dérouulant, spécifique s'il s'agit d'une adresse WAN ou LAN. Il est possible de saisir à la fois une adresse IP unique et une série d'adresses IP.
Protocole et plage de ports
Selectionnez le protocole du traffic à autoriser ou refuser (Tous, TCP ou UDP), puis saisissez la plage de ports (par ex. 21-23) à laquelle la règle doit s'appliquer. Selectionnez Tout pour autoriser/refuser tous les types de traffic,quel que soit le numéro de port.
Calendrier Utilisez le menu déroulant pour sélectionner l'horaire pendant lequel la règle sera active. Le calendrier peut être configuré sur Toujours activer; vous pouvez également creator vos propres calendriers dans la section Calendriers. Reportez-vous à la section Gestion > Heure et calendrier - Calendrier à la page 86 pour plus d'informations.
You pouvez définir un maximum de 24 règles.
Redirection de port
Accedez à Fonctionnalités > Transfert de port pour specifier un port ou une plage de ports à ouvrir pour des péripériques spécifique sur le réseau. Cela peut s'avérer nécessaire pour permettre à certaines applications de se connecter via le routeur. Par exemple, l'accès depuis Internet peut être redirigé vers un hôte DMZ en utilisant la redirection de port.
Pour configurer les paramétres du serveur virtuel, cliquez sur le lien Serveur virtuel. Voir Transfert de port/Serviceur virtuel à la page 78.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Si vous foulez supprimer une règle, cliquez sur dans la colonne Supprimer. Si vous souhaitez modifier une règle, cliquez sur dans la colonne Modifier. Pour créé une nouvelle règle, cliquez sur le bouton Ajouter une règle.
Si vous cliquez sur Modifier ou Ajouter une regle, les options suivantes s'affichent :
Nom Saisissez un nom de règle.
IP locale Saisissez l'adresse IP de l'ordinateur de votre réseau local vers lequel vous souhaitez diriger le service entrant. Vous poubez également selectionner le pérophérique dans le menu déroulant.
Port TCP Indiquez les ports TCP que vous voulez ouvrir. Vous pouvez saïrir un seul port ou une plage de ports. Séparez les portes avec une virgule (par ex.: 24,1009,3000-4000).
Port UDP Indiquez les ports UDP que vous voulez ouvrir. Vous pouvez saisir un seul port ou une plage de ports. Séparez les ports avec une virgule (par ex.: 24,1009,3000-4000).
Calendrier Utilisez le menu déroulant pour seLECTIONner l'horaire pendant lequel la règle sera active. Le calendrier peut être configuré sur Toujourns activer; vous pouvez également creer vos propres calendriers dans la section Calendriers. Reportez-vous à la section Gestion >Heure et calendrier - Calendrier à la page 86 pour plus d'informations.
Transfert de port/Serveur virtuel
Allez dans Fonctionnalités > Transfert de port puis cliquez sur l'onglet Serveur virtuel pour configurer ses réglages et specifier un port public unique sur votre routeur pour la redirection vers une IP de réseau local interne avec le port mapped. Cela peut être nécessaire si vous hébergez des services derrière le routeur.
Pour configurer les parametes du serveur virtuel, cliquez sur le lien Redirection de port. Voir Redirection de port à la page 76
Cliquez sur Enregister pour enregister les modifications apportées à cette page.
Si vous voulez supprimer une règle, cliquez sur dans la colonne Supprimer. Si vous souhaitez modifier une règle, cliquez sur dans la colonne Modifier. Pour creer une nouvelle règle, cliquez sur le bouton Ajouter une règle.

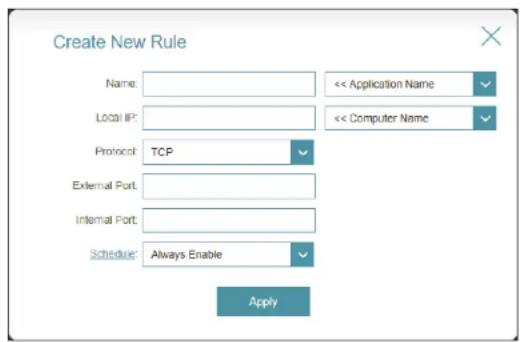

Si vous avez cliqué sur Modifier ou Ajouter une rècle, les options suivantes s'affichent :
Nom Saisissez un nom de règle. Vous pouvez également seLECTIONner le protocole/nom de l'application dans le menu déroulant. En fonction du service demandé, le routeur redirige la demande de service externe vers l'hote interne approprié.
IP locale Saisissez l'adresse IP de l'ordinateur de votre réseau local vers lequel vous souhaitez diriger le service entrant. Vous pouvez également sélectionner le périphérique dans le menu déroulant.
Protocole Sélectionnez le protocole du traffic à autoriser ou à refuser (TCP, UDP, Les deux, ou Autre).
Numero de protocole
Si vous avez saisi Autre ci-dessus, saississez le numero de protocole. Voir https://www.iana.org/assignments/protocol-numbers/protocol-numbers.xhtml pour les nombres de protocole Internet attribués.
Port exter ne Indiquez le port public que vous voulez ouvrir.
Port interne Indiquez le port privé que vous voulez ouvrir.
Calendrier Utilisez le menu déroulant pour sélectionner l'horaire pendant lequel la règle sera active. Le calendrier peut être configuré sur Toujours activer; vous pouvez également créé vos propres calendriers dans la section Calendriers. Reportez-vous à Heure et calendrier - Calendrier à la page 86 pour plus d'informations.
Routes statiques - IPv4
Allez dans Fonctionnalités > Rutes statiques pour définir des routes personnalises, contrélant que le traffic de données externes provenant d'une adresse IP spécifique doit être transféré vers un client spécifique dans le LAN derrière le routeur.

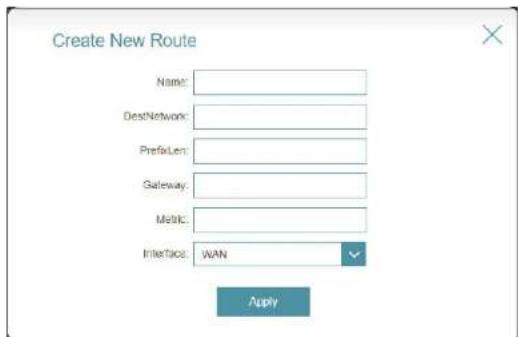

Pour configurer les réglages de l'itinétaire statique IPv6, cliquez sur l'onglet IPv6. Voir Routes statiques - IPv6 à la page 81
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Si vous voulez supprimer une règle, cliquez sur dans la colonne Supprimer. Si vous souhaitez modifier une règle, cliquez sur dans la colonne Modifier. Pour creer une nouvelle règle, cliquez sur le bouton Ajouter une règle.

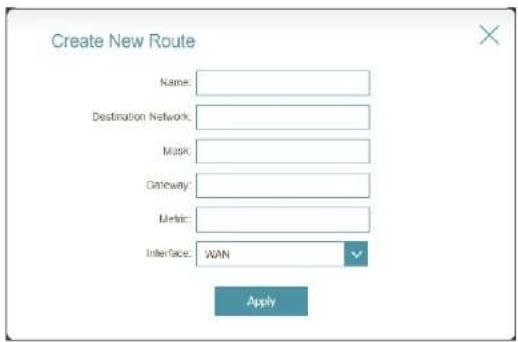

Si vous cliquez sur Modifier ou Ajouter un itinétaire, les options suivantes s'affichent :
Nom Saisissez un nom de route.
Réseau cible Saisissez l'adresse IP du réseau de destination à attribuer avec une route statique.
Masque Saisissez le masque de sous-reseau de l'adresse de destination.
Passerelle Saisissez l'adresse IP du saut suivant, qui est la passerelle vers le réseau distant.
Mesure Entrez une valeur de mesure de route entre 1 et 16. Cette valeur indique le coût de l'utilisation de cette route.
Interface Sélectionnez l'interface que le paquet IP utilisera pour transiter hors du routeur quand cette route est utilisé.
Routes statiques - IPv6
Allez dans Fonctionnalités > Routes statiques, puis cliquez sur IPv6 pour configurer les Routes statiques IPv6.
Pour configurer les réglages de l'itinétaire statique IPv4, cliquez sur l'onglet IPv4. Voir Rutes statiques - IPv4 à la page 80.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Si vous foulez supprimer une règle, cliquez sur dans la colonne Supprimer. Si vous souhaitez modifier une règle, cliquez sur dans la colonne Modifier. Pour creer une nouvelle règle, cliquez sur le bouton Ajouter une règle.
Si vous cliquez sur Modifier ou Ajouter un itinétaire, les options suivantes s'affichent:
Nom Saisissez un nom de route.
Réseau cible Saisissez l'adresse du réseau de destination de la route.
Longueur de préfixe Entrez le nombre de bits de préfixe de l'adresse IP qui prendra cette route. Saisissez une valeur comprise entre 64 et 128.
Passerelle Saisissez l'adresse IP du saut suivant, qui est la passerelle vers le réseau distant.
Mesure Entrez une valeur de mesure de route entre 1 et 128. Cette valeur indique le coût de l'utilisation de cette route.
Interface Sélectionné l'interface que le paquet IP utilisera pour transiter hors du routeur quand cette route est utilisé.
DNS dynamique
Allez dans Fonctionnalités > DNS dynamique. Cette page permet à votre routeur d'associer un nom de Domaine facile à memoriser, tel que [YourDomainName].com, à une adresse IP régulièrement modifiée, attribuée par votre fournisseur d'accès à Internet. Il s'agit d'une caractéristique utile lorsque vous utilisez un serveur virtuel.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Activier le DNS Activez ou désactivez le DNS dynamique. Activez cette dynamique fonction pour afficher davantage d'options de configuration.
Etat Affiche I'etat actuel de la connexion du DNS dynamique.
Adresse du serveur Sélectionnez le fournisseur de services DDNS dans le menu déroulant.
Nom d'hote Saisissez le nom d'hote que vous avez enregistré avec votre fournisseur de service DNS dynamique.
Nom d'utilisateur Saisissez le nom de votre compte DNS dynamique.
Mot de passer Saisissez le mot de passer de votre compte DNS dynamique.
Expiration du décai Saisissez une valeur de décai d'attente (en heures) pour indiquer la fréquence à laquelle le routeur doitmettre à jour ses paramétres DNS dynamiques.
You pouvez définir un maximum de 10 régles.
Les paramètres de l'hôte IPv6 se trouvent en bas de la page.
Si vous souhaitez supprimer un enregistrement, cliquez sur dans la colonne Supprimer.
Si vous souhaitez modifier un enregistrement,clinquez sur dans la colonne Modifier. Pour creer un nouvel enregistrement,clinquez sur le bouton Ajouter un enregistrement.
Nom d'hote Saisissez le nom d'hote que vous avez enregistré avec votre fournisseur de service DNS dynamique.
Adresse IPv6 Saisissez l'adresse IPv6 pour la configuration du DDNS. Vous pouvez également selectionner l'interface réseau pour la configuration du DDNS.
Un maximum de 10 enregistrements peut etre defini.
Allez dans Fonctionnalités > VPN rapide. Cette page vous aide à configurer la fonction Quick VPN de votre routeur. Pour plus d'informations, reportez-vous à VPN rapide à la page 111. Avant de continuer, assurez-vous que votre connexion Internet fonctionne correctement. Nous vous recommendons de configurer le DDNS avant de passer à la configuration de Quick VPN. Si vous routeur se voit attribuer une adresse IP par votre fournisseur d'accès à l'aide du protocole DHCP, celle-ci peut changer fréquèment, ce qui nécessite de régler les paramètres de connexion en conséquence. Une adresse DDNS peut vous éviter ce désagréement.
Pour configurer les paramétres utiliser et accorder aux utilisateurs l'autorisation VPN, allez dans Gestion > Utilisateur. Voir Utilisateur à la page 91.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
L2TP sur IPSec activez ou désactivez le serveur Quick VPN. Quick VPN utilise le protocole L2TP.
Nom d'utilisateur Saisissez un nom d'utilisateur.
Mot de passer Saisissez un mot de passer contenant à la fois des chiffres et des lettres, avec une longueur de 8 à 64 caractères.
PSK Saisissez une clé pré-partagée entre 6 et 64 caractères.
Profil VPN pour Cliquez sur Exporter pour enregistrer le fisier de parametes applarel iOS et MAC de profil VPN pour les appareils iOS et Mac OS X. OS X
MPPE Sélectionnez la puissance de chiffrement pour le chiffrement Microsoft Point-to-Point (MPPE) : Aucune, RC4-40, ou RC4-128. MSCHAPv2 est la valeur par défaut.
Gestion Heure et calendrier - Heure
Allez dans Gestion > Temps et calendrier. La page Heure vous permet de configurer, de mettre à jour et de gérer l'heure de l'horloge système interne. À partir de là, vous pouvez définir le fuseau horaire et le serveur NTP (Network Time Protocol).
Pour configurer les réglages de la programmation, cliquez sur l'onglet Calendrier. Voir Heure et calendrier - Calendrier à la page 86
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Configuration de l'heure
Fuseau horaire Sélectionnez votre fuseau horaire dans le menu déroulant.
Heure Affiche la date et l'heure actuelles du routeur.
Configuration automatique de l'heure
Serveur NTP Sélectionnez dans le menu déroulant l'un des serveurs suivants pour synchroniser l'heure et la date de votre routeur: D-Link NTP Server ou Google NTP Server. Choisissez Manuel pour définir l'adresse IP du serveur NTP ou le nom du serveur.
Heure et calendrier - Calendrier
Allez dans Gestion > Heure et calendrier puis sur l'onglet Calendrier. La page Calendrier vous permet de contrôler certaines fonctions en fonction d'une planification préconfigurée, par exemple, le transfert de port dans Fonctionnalités > Transfert de port et les réglages du pare-feu dans Fonctionnalités > Pare-feu ainsi que l'envoi de Syslog par e-mail dans Gestion > Journal du système.
Pour configurer les paramétres d'heure, cliquez sur l'onglet Heure. Voir Heure et calendrier - Heure à la page 85
Cliquez sur Enregister pour enregister les modifications apportées à cette page.
Si vous souhaitez supprimer un calendrier, cliquez sur dans la colonne Supprimer. Si vous
souhaitez modifier un calendrier, cliquez sur dans la colonne Modifier. Si vous souhaitez creer un nouveau calendrier, cliquez sur le bouton Ajouter un calendrier.
Sur la page de creation du calendrier, saississe le nom de votre agenda dans le champ Nom.
Chaque case représentée une demi-heure, avec l'heure de l'horloge (0~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire.
Pour supprimer une tranche horaire du calendrier, cliquez sur l'icone de croix.
Cliquez sur Appliquer pour enregistrer et fermer la page. Cliquez ensuite sur Enregistrer lorsqu'vous avez terminé de creer des calendriers.
Journal système
Allez dans Gestion > Journal du système. Le routeur conserve un journal des événements. Ce journal peut être envoyé à un serveur Syslog ou à votre adresse e-mail.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Paramètres du journal
Journal système
Cliquez sur le bouton Vérifier le journal du système pour télécharger un fisier texte contenant le journal du système. Vous pouvez afficher les entrées du journal en les ouvrant avec n'importe qu'elle application d'édition de texte telle que WordPad sous Windows.
Paramètres de SysLog
Activier la journalisation sur un serveur SysLog
Cochez cette case pour envoyer les journaux du routeur sur un serveur SysLog.
Adresse IP du serveur SysLog
Configurable si l'option Activer la journalisation sur le serveur Syslog est activée. Entrez l'adresse IP du serveur Syslog. Si le serveur Syslog est connecté au routeur, selectionnez-le dans le menu déroulant pour renseigner le champ automatiquement.
Paramètres de messagerie
Activer la notification par e-mail
Activez cette option si vous souhaitez envoyer les journaux automatiquement à une adresse e-mail.
Si vous activez, Activer la notification par e-mail et configurez les éléments suivants:
Adresse e-mail de l'expéditeur
Entrez l'adresse e-mail de l'expéditeur des messages SysLog.
Adresse e-mail du destinattaire
Saisissez l'adresse electronique du destinataire.
Adresse du serveur SMTP Saisissez l'adresse du serveur SMTP.
Port du serveur SMTP Saisissez le port du serveur SMTP. La valeur par défaut est 25.
Activer l'authentication
Activez cette option si vous serveur SMTP requiert une authentification.
Nom du compte Saisissez le nom de votre compte SMTP.
Mot de passer Saisissez le mot de passer de votre compte SMTP.
Envoyer le journal par courrier électronique lorsque Plein ou Selon calendrier
Envoyer quand le journal est plein
Si cette option est activée, le routeur enverra le journal lorsqu'la mémoire tampon du journal est pleine. Le compte e-mail pour l'envoi des journaux est configuré dans la section ci-dessus.
Envoyer selon le calendrier
Si cette option est activée, le routeur enverra périodiquement le journal selon un calendrier défini, afin que l administrateur soit toujours au courant du fonctionnement du routeur. Le compte e-mail pour l'envoi des journaux est configuré dans la section ci-dessus.
Calendrier Si Envoyer selon le calendrier est activée, utilisez le menu déroulant pour selectionner le calendrier à appliquer. Le calendrier peut etre configurer sur Toujours activer ; vous pouze etaglement creer vos propres calendriers dans la section Calendriers. Reportez-vous à Heure et calendrier - Calendrier à la page 86 pour plus d'informations.
Administrateur système - Admin
Allez dans Gestion > Administrateur système. La page Admin vous permet de modifier le mot de passer de l'administrateur (Admin).
Pour configurer les réglages du système, cliquez sur l'onglet Système. Voir Administrateur système - Système à la page 90
Cliquez sur Enregister pour enregister les modifications apportées à cette page.
Mot de passer administrateur
Mot de passage Saisissez un nouveau mot de passer pour le compte administrateur. Vous devrez enter ce mot de passer chaque fois que vous configurerez le routeur à l'aide d'un navigateur Web ou que vous ajouterez le routeur à EAGLE PRO AI.
Paramètres avances... - Administration
Activer la gestion HTTPS
Activez la gestion du routeur en utilisant une connexion HTTP sécurisée.
Activer la gestion à distance de HTTPS
Permet la gestion à distance sur Internet en utilisant une connexion HTTP sécurisée.
Port d'administration à distance
Indiquez le numero de port pour acceder à l'interface de configuration Web. La valeur par défaut est 8081.
Contrôle duvoyant
Voyant d'etat Allumez ou eteignez les voyants d'etat.
Administrateur système - Système
Allez dans Gestion > Administrateur système, puis cliquez sur Système. Cette page vous permet d'enregistrer la configuration actuelle du routeur, de charger une configuration précédemment enregistrée, de réinitialiser les paramétres du routeur ou de redémarrer ce dernier.
Pour configurer les paramétres administrateur, cliquez dans l'onglet Administrateur. Voir Administrateur système - Admin à la page 89
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Système
Enregistrer les paramétres sur le disque dur local
Cette option permet d'enregistrer les paramétres de configuration actuels du réseau dans un fisquier (type bin) sur votre ordinateur.
Charger des paramétres depuis le disque dur local
Cette option permet de charger un fisier de configuration du routeur precedemment enregistré. La configuration actuelle du routeur est alors écrasée.
Restaurer les parametes par défaut
Cette option restaurera le routeur aux configurations par défaut stockées dans le microprogramme. Les paramètres qui n'ont pas été enregistrés sont perdus, y compris les règles que vous avez créé. Si vous souhaitez sauvegarder les réglages actuels de la configuration du routeur avant de restaurer les paramètres par défaut, utilisez la fonction Enregistrer les paramètres sur le disque dur local ci-dessus.
Configuration du redémarrage
Redemarrer le periphérique
Cliquez sur ce bouton pour redémarrer le routeur immédiatement.
Redemarrage automatique
Vous pouvez configurer le routeur pour redemarrer automatiquement à une heures définie. Les options sont Jamais, Tous les jours ou Toutes les semaines. Vous pouvez parameter le jour, ainsi que l'heure et la minute du jour pour le redemarrage automatique.
Utilisateur
Allez dans Gestion > Utilisateur. La page Utilisateur est utilisé pour creer, gerer et supprimer les comptes d'utilisateur avec l'autorisation de connexion VPN.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Si vous souhaitez supprimer un utilisateur, cliquez sur la colonne Supprimer. Si vous souhaitez modifier un utilisateur, cliquez sur la colonne Modifier. Pour creer un nouveau compte utilisateur, cliquez sur le bouton Creer un utilisateur.
Pour creer un utilisateur, cliquez sur Creer un utilisateur et configurez les éléments suivants:
Nom d'utilisateur Saisissez un nom pour le nouveau compte utiliser. Longueur maximum: 20 caractères.
Mot de passer Saisissez un mot de passer pour le nouveau compte utiliser. Longueur maximum: 32 caractères.
VPN
État Activez ou désactivez la fonctionnalité Virtual Private Network (VPN) pour cet utiliser.
Voussouspoucezcrierun maximumde9utilisateurs(sanscompterI'administrateur).Cliquez surOKpourfermerI'ecran.
Mise à jour
Allez dans Gestion > Mettre à niveau. Cette page vous permet demettre à jour le microprogramme du routeur, automatiquement ou manuellement. Pour mettre à niveau manuellement le microprogramme, vous devez d'abord telecharger le fichier du microprogramme depuis http://support.dlink.com.
Cliquez sur Enregister pour enregister les modifications apportées à cette page.
Informations concernant le microprogramme
Version actuelle du microprogramme
Affiche la version actuelle du microprogramme du routeur principal et des prolongateurs.
Vérifier s'il existe un nouveau microprogramme
Cliquez sur ce bouton pour inviter le routeur à rechercher automatiquement une nouvelle version du microprogramme. Si une nouvelle version est detectee, vous etes invite a l'insteller.
Paramètres avancés...Mise à jour manuelle
Nom dupériphérique
Selectionnez l'appareil dans le réseau maille pour une mise à jour manuelle.
Selectionner un fichier
Si vous souhaitez effectuer une mise à niveau manuelle, teléchargez d'abord le fjichier du microprogramme. Ensuite, cliquez sur le bouton Sélectionner un fjichier localisez le fjichier pour installer le nouveau microprogramme.
Mise à niveau automatique du microprogramme
Mise à niveau automatique
Si cette option est activée, le routeur sera automatiquement mis à niveau avec le microprogramme le plus récent. Le système sera automatiquement mis à jour avec le dernier microprogramme tous les jours entre 3h30 et 4h du matin.
Choisir l'heure de la mise a niveau
Activez cette fonction pour paramétre le routeur afin qu'il mette automatiquement à jour son microprogramme à une heures définie chaque jour.
Temps de mise à niveau
Configurable si Choisir l'heure de la mise à niveau est activé. Paramétrez l'heure et la minute pour la mise à niveau automatique du routeur.
Statistiques
Allez dans Gestion > Statistiques. Sur la page Statistiques, vous pouvez afficher la quantité de traffic qui passé par le routeur sur les interfaces Internet et LAN, ainsi que le traffic des réseaux Wi-Fi 2,4 GHz et Wi-Fi 5GHz.
Routeur
Pour voir les données correspondant à Internet, LAN, Wi-Fi 2.4 GHz ou Wi-Fi 5 GHz, cliquez sur l'onglet correspondant en haut. Le graphique en temps réel du traffic réseau en KB/s sera affché. Pour effacer les informations représentées sur le graphique, cliquez sur Effacer.
Le tableau ci-dessous, pour chaque interface et fréquence radio, indique le nombre total de paquets et de données qui sont envoyés et reçus par l'interface.
Le compteur de trafic se réinitialise si le péripérisque est redémarré.
Prolongateur
Cliquez sur l'onglet Prolongateur pour afficher les informations ci-dessus concernant le prolongateur.
EAGLE PRO AI
Avec EAGLE PRO AI sur vos apparèils intelligents, vous pouvezmettre le G416 en service rapidement. Il suffit de brancher le routeur, d'ouvrir l'application et de construire votre réseau domestique en suivant les instructions simples qui s'affichent à l'écran. Le nouvel EAGLE PRO AI est spécialement concu pour facilitier votre travail de gestion grâce aux caractéristiques suivantes:
Optimiseur Wi-Fi IA: Activez cette fonction pour vous connecter en permanence au canal Wi-Fi le plus propre à l'aide de la technologie révolutionnaire de formation de faisceaux et receivez des informations sur l'utilisation du Wi-Fi par les différents apparciels ainsi que des rapportes sur l'utilisation de la bande passante pour une amélioration continue de l'environnement Wi-Fi.
Optimiseur de traffic IA: Le moteur de QoS contrôle intelligemment le flux de traffic en attribuant automatique une faible priorite au traffic lourd afin d'améliorer l'expérience globale de l'utilisateur.
Assistant IA: Le centre de messages fournit des informations et des suggestions lorsque les clients transmettent une grande quantité de données dans le rapport hebdomàtaire sur la bande passante. Il vous permet également de donner la priorité aux apparèils connectés afin de réduire la congestion du traffic grâce au rapport d'utilisation du client. En outre, chaque amélioration apportée par l'optimiseur Wi-Fi assisté par l'IA sera également enregistrée afin d'informer les administrateurs des conditions de l'environnement sans fil.
Contrôle parental IA : Le contrôle parental offre la plus grande souplesse en matière de contrôle de l'accès à Internet et de filtrage des sites Web. Il permet aux administrateurs de contrôler la disponibilité de l'accès à Internet et la vitesse sur les appareils individuels pendant les périodes désignées.
Optimiseur Wi-Fi IA :
Pour activer cette fonction, ouvrez l'application. Sur l'écran d'accueil, appuyez sur Wi-Fi et
sur . Appuyez ensuite sur le curseur de l'Optimiseur Wi-Fi IA. Activez l'Optimiseur Wi-Fi pour que vous connexion sans fil adopte automatiquement un canal sans interference et receivez un rapport hebdomadaires sur l'environnement Wi-Fi chaque lundi à 8 heures,昼夜 locale.
Optimiseur de traffic IA :
Pour activer cette fonction, naviguez jusqu'à l'écran d'accueil, appuyez sur l'icone du modele pour acceder à la page Informations sur le péripérisque, faites défilier jusqu'à Paramétres, puis appuyez sur QoS. Ensuite, appuyez sur le bouton à bascule Optimiseur de traffic Al pour activer la fonction.
Lorsque vous activez l'optimiseur de traffic Al, vous pouvez effectuer un Test de vitesse pour définir les vitesses de téléchargement et de chargement afin d'aider le moteur QoS à distribuer la bande passante aux clients prioritaires.
Pour classer les clients par ordre de priorité, appuyez sur Priorité des clients. Appuyez sur un péripérisque client et appuyez sur Priorité pour attribuer un niveau de priorité avec durée à ce péripérisque. Les péripérisques définis en tant que priorité élevée bénéficiairont d'une connexion plus rapide lors de l'exécution de produits en ligne, de videoconferences ou autres programmes en temps réel. La barre rouge à gauche indique les gros utilisateurs.
Contrôle parental IA :
Pour activer cette fonction, accedez à l'écran d'accueil, appuyez sur Contrôle parental. Utilisez ensuite la procédure suivante pour ajouter un nouveau profil de contrôle :
- Appuyez sur Demarrer.
- Nommez ce profil. Puis appuyez sur Suivant pour continuer.
- Sélectionnez les apparêls clients auxquels le profil sera appliqué.
- Cliquez sur Terminate pour continuer.
- Le résumé du profil s'affiche. Sur cette page, vous pouvez appuyer sur Pause pour interrompè immediatement l'accès à Internet vers les apparciels spécifique dans le profil.
Yououpouzedéfinirdesparamétres pourrestreindre l'accèsàInternet.
Utilisez Bloquer l'accès à Internet à l'heure du coucher pour bloquer l'accès à Internet pendant les jours et les périodes spécifique. Utilisez la fonction Autoriser l'accès programme à Internet pour autoriser l'accès à Internet uniquement pendant les jours et les heures spécifique. Les utilisateurs ne peuvent acceder à l'Internet que pendant les heures que vous spécifie. que la restriction de l'heure du coucher a la priorité sur les horaires autorisés ici.
Vous pouvez également bloquer des sites Web spécifiques sur cette page pour empêcher les apparciels spécifés d'acceder à certains sites Web. Pour ce faire, appuyez sur Filtre de sites Web, appuyez sur Ajouter un site Web, puis entrez le nom du site Web et le mot clé du domaine, par exemple, entrez violent.com pour bloquer tout accès à ce site et violent pour bloquer les noms de Domaine contenant ce mot clé. Puis appuyez sur Ajouter, en haut à droite.
Assistant IA :
Appuyez sur Assistant IA pour afficher les rapportss hebdomadaires sur la consommation de bande passante avec des informations sur les gros utilisateurs. Les rapportss hebdomadaires donnent eteglement des informations sur le nombre de fois ou le systeme effectue une gestion automatique du traffic en cas de congestion et fournissant une évaluation qualitative de votre environnement Wi-Fi. En outre, Activité Internet nocturne vous informe sur l'acces Internet trop actif pendant la nuit.
Cette application vous permet d'améliorer de manière proactive la qualité du sommeil en limitant l'accès à Internet pendant la nuit. Appuyez sur Mode Santé pour définir l'heure de coucher pendant laquelle l'accès à Internet sera bloqué sur tous les apparêls du réseau.
Autres fonctionnalités
Mode Avancé
Le mode avancé fournit des liens vers les interfaces de gestion Web de l'appareil. Notez que cette fonction n'est disponible qu'avac un accès local (c'est-à-dire connecté au sein du même réseau Wi-Fi). Pour y acceder, allez dans Accueil > Mode avancé.
Informations et paramètres de l'appareil
Depuis la page d'accueil, appuyez sur l'appareil (routeur principal) de la topologie du réseau maille pour afficher ses informations et réglages : nom, adresse IP et MAC, version du matériel et du microprogramme, fuseau hora et numéro de modulo. Vous pouvez également configurer la méthode de connexion à Internet et modifier le mot de passage de l'appareil sur cette page. Il offre également des fonctions de maintenance de base de l'appareil: redémarrage, activation/désactivation duvoyant, mise à jour du microprogramme et identification de l'appareil par unvoyant clignotant.
Informations et statistiques sur les clients
Depuis la page d'accueil, appuyez sur l'appareil (Clients) de la topologie du réseau mailé pour afficher les clients actuellement en ligne et bloqués. Appuyez sur un appleil pour obtenir ses informations : nom, adresse IP et MAC, et profil de contrôle parental. Il affiche également les statistiques de traffic en temps réel en megaocctets par seconde ainsi que le traffic hebdomadaire en megaocctets par jour pour les transmissions de données en aval et en amont. La fonction Priorité vous permet d'attribuer une priorité haute/basse à cet appleil avec une durée effective : Toujours, 1 jour, 4 heures, 2 heures, 1 heures.
Informations sur le prolongateur
Depuis la page d'accueil, appuyez sur l'appareil (Prolongateurs) de la topologie du réseau mailé pour afficher les prolongateurs actuellément connectés avec les informations suivantes : nom, adresse IP et MAC, et version du matériel et du microprogramme. Appuyez sur Clients pour afficher les clients actuellément connectés. Vous pouvez également identifier l'appareil en faisant clignoter sonvoyant d'etat et redémarrer l'appareil sur cet écran.
Contrôle vocal
Avec le G416, vous pouvez commander la fonctionnalité de votre routeur avec votre voix via Amazon Alexa et l'Assistant Google, ce qui vous permet de contrôler votre réseau à l'aide de commandes vocales. Les fonctionnalités comprendnent l'activation et la déactivation de votre zone d'invités Wi-Fi sans avoir à se connecter à l'interface Web, le redémarrage du réseau et la vérification des mises à niveau du microprogramme de votre réseau. Afin d'utiliser des services tiers pour contrôler et:gérer vosre apparéil, veuillez d'abord enregistrer vosre apparéil auprès de D-Link Cloud Service.
Enregistrer un compte de service cloud D-Link
Afin d'utiliser des applications hierces pour contrcler et gerer voite apparieil, you devrez d'abord lier voite compte D-Link a l'application, telle que Google Assistant.
Étape 1
Lancez EAGLE PRO AI et allez sur I'ecran d'accueil.
Étape 2
Appuyez sur Contrôle vocal depuis l'écran d'accueil.
Choisissez le service cloud.
Étape 4
Liez vous compte Google
L'application Google Home sera lancée.
Étape 6
Reliez vous compte D-Link enregistré à Google.
Étape 8
Choisissez votre apparéil.
Étape 9
Choisissez une position initiale.
Étape 10
Choisissez un emplacement pour votre apparéil.
Étape 11
Le périhérique est configuré avec succès avec le Google Home.
Configuration d'Amazon Alexa
Vou aurez besoin de l'application Amazon Alexa, d'un compte Amazon et d'un compte D-Link pour utiliser cette fonctionnalité.
Remarque: Les captures d'écran peuvent être différentes selon la version du système d'exploitation de votre apparil mobile. Cependant, le processus est le même.
Étape 1
Lancez l'application Amazon Alexa.
Amazon Alexa
Étape 2
Appuyez sur Parcourir les Skills.
Recherche les Skills et yeux dans EAGLE PRO AI.
Étape 4
La page EAGLE PRO AI.
Étape 5
Appuyez sur LANCER pourlier la compétence.
Étape 6
Félicitations! EAGLE PRO AI est associé avec succès à une compétence pour votre apparéil Amazon. Consultez la section Commandes vocales d'Amazon Alexa à la page suivante pour connaître les tâches que vous pouvez demander à votre Amazon Alexa d'effectuer.
Commandes vocales Amazon Alexa
Avec EAGLE PRO AI activé comme compétence pour Alexa, vous pouvez demander à Alexa d'effectuer l'une des tâches suivantes. Avant de commander Alexa, dites « Ouvrir EAGLE PRO AI » et repondez à l'offre d'Alexa enedisant « Aide »
| Tâche Commande | |
| Activer le Wi-Fi invite « Active mon Wi-Fi invite. » | |
| Déactiver le Wi-Fi invite « Désactive le Wi-Fi invite. » | |
| Trouver votre SSID Wi-Fi « Quel est mon SSID Wi-Fi ? » | |
| Trouver le nom et le mot de passer du Wi-Fi de l'invité. | « Quelles sont les informations d'identification Wi-Fi de mes invitations ? » |
| Redémarrer le routeur « Redémarre mon routeur. » | |
| Mettre à niveau le routeur « Mets à niveau mon routeur. » | |
| Obtenir des messages de rapport hebdomadaire | « Lis les messages. » |
| Remarque : Le réseau peut être remplaçé par le Wi-Fi. | |
Si vous utilisez une enceinte Alexa, commencez votre commande par l'un des éléments suivants :
- « Alexa, demande à EAGLE PRO Al de. » Par exemple, commandez Alexa en disant : « Alexa, demande à EAGLE PRO Al d'activer mon Wi-Fi invite. »
- « Alexa, parle à EAGLE PRO AI » et attendez la réponse d'Alexa. Alors dites votre commandement.
Configuration de l'assistant Google
Vou aurez besoin de l'application Assistant Google, d'un compte Google et d'un compte de service cloud de D-Link pour utiliser cette fonctionnalité.
Remarque: Les captures d'écran peuvent être différentes selon la version du système d'exploitation de votre apparéil mobile. Cependant, le processus est le même.
Étape 1 Lancez l'application Assistant Google.
Étape 2 Appuyez sur Contrôle vocal depuis I'écran d'accueil.
Assistant
Étape 3
Appuyez sur Modifier pour personnelier le code PIN utiliser le numero génére de façon aléatoire.
Étape 4
Saisissez vous commande et fournissez le code Pin si nécessaire. Consultez la section Commandes vocales de l'Assistant Google à la page suivante pour connaître les tâches que vous pouvez demander à vous Assistant Google d'effectuer.
Commandes vocales de Google Assistant
Avec EAGLE PRO AI relié à l'Assistant Google, vous pouvez demander à votre Assistant Google d'effectuer n'importe laquelle de ces tâches :
| Tâche Commande | |
| Vérifier l'état du Wi-Fi invite « Mon Wi-Fi invite est-il activé ? » | |
| Vérifier l'état du Wi-Fi « Mon Wi-Fi est-il activé ? » | |
| Vérifier le SSID Wi-Fi invite « Quel est le SSID de mon Wi-Fi invite ? » | |
| Vérifier le SSID Wi-Fi « Quel est mon SSID Wi-Fi ? » | |
| Activer le Wi-Fi invite « Active mon Wi-Fi invite. » | |
| Déactiver le Wi-Fi invite « Désactive le Wi-Fi invite. » | |
| Trouver le mot de passer du Wi-Fi invite « Quel est le mot de passer de mon Wi-Fi invite ? » | 1 |
| Redémarrer le routeur « Redémarre mon routeur. » | |
| Mettre à jour le routeur « Mets à jour du logiciel de mon routeur. » | |
| Remarques :1. Pris en charge uniquement sur le Nest Hub avec affichage de l'écran.2. Le réseau peut être remplaçé par le Wi-Fi. | |
Si vous utilisez une enceinte Google Home, commencez votre commande en disant « Hey Google »
VPN rapide
Ce routeur est équipe de la technologie Quick VPN de D-Link. Virtual Private Networking (VPN) établit une connexion entre les péripériques sur Internet. L'utilisation de Quick VPN vous permet de connecter votre ordinateur ou votre périhérique mobile en toute sécurité à des emplacements Gratis, des points d'accès Wi-Fi non flables dans des endroits tels que des cafés et des hotels en le chiffrant et en le relayant à travers libre connexion Internet domestique. Ce « saut » supplémentaire réduit les risques de vol de vos informations par des pirates, par exemple des identifiants de connexion, des mots de passée des numérios de carte de crédit. Lorsque vous voyagez, Quick VPN vous permet de regarder le sport et d'utiliser des services de diffusion video sans être victime de blackout ou de filtrage. Vous pouvez surfer sur la totalité d'Internet, tout comme vous le fériez à votre domicile.
Informations importantes
Les instructions suivantes expliquent et vous aide à configurer vos routeur et périphériques compatibles Quick VPN D-Link pour creer un réseau virtuel privé (VPN). Cette fonction est destinée à des utilisateurs avances qui souhaitent se connecter à distance et utiliser la connexion Internet de leur routeur pour ajouter une couche de sécurité en utilisant des réseaux non fiables. Configurez d'abord le serveur Quick VPN de votre routeur, puis les périphériques client auxquels se connecter via la connexion WAN de votre routeur.
Quick VPN ne fournit qu'une couche supplémentaire de sécurité contre des types spécifiques d'attaques de surveillance de traffic et ne garantit pas une intégrité ou une protection complète des données. Seul le traffic dans le tunnel entre votre routeur et le péripérisque est chiffré, le traffic WAN laisse leur routeur compatible Quick VPN D-Link non chiffré.
- Préservéz la sécurité de vos nom d'utilisateur, mot de passer et clé d'accès Quick VPN. Préservéz la sécurité de vos nom d'utilisateur, mot de passer et clé d'accès Quick VPN. Il est recommendé de modifier périodiquement ces identifiants.
- Un périphérique connecté via un tunnel Quick VPN peut subir un débit de données plus faible et un temps de latence plus important du à de nombreux facteurs, notamment : L'état d'Internet, les limitations de la bande passante du Wi-Fi des reseaux locaux et distants et WAN ainsi qu'un temps de latence plus important. Cela peut avoir une incidence négative sur les communications vocales et video en temps réel.
- Quick VPN prend en charge jusqu'à cinq sessions client VPN simultanées utilisant la même connexion et le même mode salle. • Quick VPN utilise L2TP/IPsec avec identification MSCHAPv2, PAP ou CHAP.
- Il est possible que votre périphérique vous avertisse que vos informations peuvent etre interceptees, car contrroler le serveur Quick VPN ; vous pouze ignorer cela.
- Les ports UDP 500, 4500, 1701 et le port IP 50 doivent être ouverts pour que Quick VPN fonctionne.
L'utilisation de L2TP/IPsec VPN peut être limitée dans certains pays ou sur certains reseaux. Si vous ave des difficultés à utiliser Quick VPN sur certains reseaux, mais pas sur d'autres, et que vous ne violez pas les règles d'accès du réseau, essayez de contacter votre FAI ou votre administrateur réseau.
- Les périhériques connectés via Quick VPN se voient attribuer une adresse sur un sous-réseau distinct (par ex., 192.168.1.x). Certaines ressources réseau peuvent être indisponibles lors d'une connexion via Quick VPN.
Si voire connexion utilise DHCP, il est vivement recommande que you commenciez par configurer le Dynamic DNS (DDNS),notamment D-Link DDNS, ainf d'eliminer le besoin de reconfigurer des peripheriques clients dans l'eventualite ou vous affectez une nouvelle adresse IP WAN.
Périphrérique iOS Instructions de configuration du VPN
Cte 84 pour obtenir les instructions de configuration de sua routeur.
Accédez à Paramètres sur votre apparériel iOS compatible.
Faites defiler vers le bas et appuyez sur Général.
Faites défilier vers le bas et appuyez sur VPN.
Appuyez sur Ajouter une configuration VPN.
Une fenêtre pop-up vous demande de renseigner les détails de votre connexion VPN.
Type : Choisissez IPSec. Appuyez sur Retour pour revenir à la page Ajouter une configuration.
Description: À des fins de référence uniquement, utilisé pour différencier plusieurs connexions VPN.
Serveur: Saisissez l'adresse IP/DDNS de votre serveur Quick VPN.
Compte: Entrez le nom d'utilisateur utilisé pour authenticate la connexion au serveur VPN
Mot de passer : Entrez le mot de passer utilisé pour authenticate la connexion au serveur VPN
Secret: Entreiz Your clé pré-partagée (PSK).
Appuyez sur Terminate pour fermer la fenetre de configuration.
Votre péripérisque iOS est maintainant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Pour vous connecter ou vous déconnecter de votre serveur VPN rapide, allez dans Paramétres > VPN et appuyez sur le bouton en regard de État du VPN.
L'icone VPN s'affiche dans la zone de notification, en haut de l'écran, indiquant que votre périphérique est actuèlement connecté au serveur Quick VPN.
Mac OS X Instructions de configuration du VPN
Cte section fourn it s tutions de cgturization de Quick VPN por des peripheriques OS X quitisent la fction Exporter le profil.Voir VPN rapi de la page 84 pour obtenir les instructions de configuration de voe routeur.
Ouvrez le profil exporté. La boite de dialogue Profil d'installation s'affiche, cliquez sur Continuer et Installer.
Saisissez le mot de passer de votre compte lorsqu'vous y'est invite. Fermez la boîte de dialogue Profils.
Accedez à > Préférences Systeme... > Réseau et Sélectionnez la connexion Quick VPN, puis cliquez sur Paramètres d'authentication.
Saisissez votre Code d'accès dans la zone Secret partagé et cliquez sur OK, Appliquer, puis sur OK.
Votre Mac est maintainant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Pour vous connecter ou vous déconnecter de votre serveur Quick VPN, accédez à > Préférences Système... > Réseau.
Selectionnez la connexion réseau Quick VPN et cliquez sur le bouton Connexion ou Déconnexion.
Windows 7 Instructions de configuration du VPN
Cette section fournit les instructions de configuration de Quick VPN pour Windows 7. Voir VPN rapide à la page 84 pour obtenir les instructions de configuration de votre routeur.
Cliquez sur le bouton Demarrer et saisissez vpn dans la zone Recherche des programmes et des fischiers.
Selectionnez Configurer une connexion à un réseau virtuel privé (VPN).
Saisissez l'Adresse IP/DDNS de votre serveur Quick VPN dans la zone Adresse Internet, créez un nom pour votre connexion dans Nom de la destination, cochez Ne pas se connecter maintainant; procéder seulement à la configuration pour que je puisse me connecter ultérieurement et cliquez sur Suivant.
SaisissezVoteNomd'utilisateur.Si youssousuhaitezqueWindowsenregistreetoiremotdepassesaisissezvoireMotdepassetcochezmemorisercemotdepass.Cliquez sur Creer pour continuer.
Ne cliquez pas sur Se connecter maintainant.
Cliquez sur Fermer. Cliquez sur le bouton Demarrer et saisissez afficher des connexions reseaux dans la zone Rechercher des programmes et des fichiers. Sélectionnez Afficher les connexions reseau.
Cliquez sur Paramétres avances. Saisissez votre Code d'accès dans la zone de texte Clé dans Utiliser une clé prépartagée pour l'authentication. Cliquez sur OK pour fermer Propriétés avances et cliquez sur OK pour fermer Propriété de la connexion Quick VPN.
Votre système Windows 7 est maintainant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Pour vous connecter ou vous déconnecter de votre serveur Quick VPN, cliquez sur l'icone Paramétres réseau de la zone de notification de la barre de tâches de Windows et dans la section Composition et VPN, cliquez sur la connexion Quick VPN puis sur le bouton Connecter ou Déconnecter.
Windows 8,1/8 Instructions de configuration du VPN
Cte section fourit les instructions de configuration de Quick VPN pour Windows 8.1/8.Voir VPN rapide a la page 84 pour obtenir les instructions de configuration de voe routeur.
Cette section fournit les instructions de configuration de Quick VPN pour Windows 8.1/8.
Cliquez sur le bouton Demarrer et saisissez vpn.
Selectionnez Gérer des réseaux virtuels privés.
À partir de la page Paramétres réseau, cliquez sur Ajouter une connexion VPN.
1 Sélectionnez Microsoft dans Fournisseur du VPN.
2 Creez un nom pour votre connexion VPN.
Saisissez l'Adresse IP/DDNS de votre serveur Quick VPN.
4 Sélectionnez Nom et mot de passer de l'utilisateur dans Type d'information de l'ouverture de session.
Si vous souhaitez que Windows的记忆 aux informations d'ouverture de session, saisissez vos Nom d'utilisateur et mot de passer, et seLECTIONnez Ménoriser mes informations d'ouverture de session
6 Choisissez Enregister.
Cliquez avec le bouton droit de la souris sur la connexion Quick VPN que vous venez de creator et cliquez avec le bouton gauche sur Propriétés.
Selectionnez l'onglet Sécurité. Pour le Type de VPN, Sélectionnéz Layer 2 Tunneling avec IPsec (L2TP/IPSec).
Cliquez sur le bouton Demarrer et saisissez afficher les connexions réseau.
Selectionnez Afficher les connexions reseau.
Cliquez avec le bouton croit de la souris sur votre Connexion Quick VPN et avec le bouton gauche sur Propriétés.
Sélectionnez l'onglet Sécurité.
Pour le Type de VPN, Sélectionnez Layer 2 Tunneling avec IPsec (L2TP/IPSec).
Cliquez sur Paramétres avances. Saisissez votre Code d'accès dans la zone de texte Clé dans Utiliser une clé prépartagée pour l'authentication.
Cliquez sur OK pour fermer Propriétés avances et cliquez sur OK pour fermer Propriété de Quick VPN.
Votre système Windows 8.1/8 est maintainant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Pour vous connecter ou vous déconnecter de votre serveur Quick VPN, cliquez sur l'icone Paramétres réseau, dans la zone de notification de la barre de tâches de Windows. Sélectionnez la connexion Quick VPN et cliquez sur le bouton Connexion ou Déconnexion.
Windows 10 Instructions de configuration du VPN
Cette section fournit les instructions de configuration de Quick VPN pour Windows 10. Voir VPN rapide à la page 84 pour obtenir les instructions de configuration de votre routeur.
Cette section fournit les instructions de configuration de Quick VPN pour Windows 10.
Cliquez sur Demarrer > Paramètres > Réseau et Internet > VPN > Ajouter une connexion VPN.
Sur I'ecran Ajouter une connexion VPN, procedez comme suit :
1 Sélectionnez Windows (intégré) dans le menu Fournisseur VPN.
2 Creez un nom pour votre connexion VPN.
Saisissez l'Adresse IP/DDNS de votre serveur Quick VPN.
4 Sélectionnez L2TP/IPSec avec une clé prépartagée pour Type de VPN.
Saisissez le Code d'accès.
Sélectionnez Nom et mot de passer de l'utilisateur dans Type d'information de l'ouverture de session.
Si vous souhaitez que Windows的记忆 aux informations d'ouverture de session, saisissez vos Nom d'utilisateur et mot de passer, et selectionnez Ménoriser mes informations d'ouverture de session
7 Choisissez Enregister.
Votre système Windows 10 est maintenant configurable pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Pour vous connecter ou vous déconneter de votre serveur Quick VPN,
cliquez sur Iicone Parametes reseau ou dans la zone de
notification de la barre de tâches de Windows et cliquez sur votre connexion Quick VPN.
La section VPN de la page Paramètres réseau et Internet s'ouvre, Sélectionnéz votre VPN rapide, puis Sélectionnéz Connecter. Ou si le bouton Connecter s'affiche sous la connexion VPN, Sélectionnéz Connecter.
Si elle est connectée, le nom de la connexion VPN affichera Connecté en dessous. Vous pouvez cliquer sur Déconnecter pour arrêté la connexion.
Android Instructions de configuration du VPN
Cette section fournit les instructions de configuration de Quick VPN pour des péripériques Android. Les écans de votre péripérisque peuvent être différents. Voir VPN rapide à la page 84 pour obtenir les instructions de configuration de votre routeur.
Allez dans Paramétres > Réseau & Internet > VPN
Appuyez sur + pour creer ou sur Paramétres VPN pour modifier un profil de connexion VPN.
Saisissez un nom pour votre connexion VPN.
Sélectionnez L2TP/IPSec PSK pour Type.
Saisissez l'adresse IP/DDNS de votre serveur Quick VPN.
Saisissez votre code d'accès dans le champ Clé prépartagée IPSec.
5 Choisissez Enregister.
Votre périphérique Android est maintainant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Appuyez sur la connexion VPN rapide que vous avez créé.
Pour vous connecter, saisissez votre Nom d'utilisateur et Mot de passage et appuyez sur CONNXION.
Pour vous déconnecter, appuyez sur DÉCONNEXION.
Connexion d'un client sans fil à votre routeur Bouton WPS
Le WPS (Wi-Fi Protected Setup) est le moyen le plus simple et le plus sur de connecter vos péripériques sans fil au routeur. La plupart des péripériques sans fil, tels que les adaptateurs sans fil, les lecteurs multimédia, les lecteurs DVD Blu-ray, les imprimantes sans fil et les camères, possèdent un bouton WPS (ou un utiliser logiciel équipé du WPS) sur lequel vous pouvez appuyer pour vous connecter au routeur. Veuillez vous reporter au manuel d'utilisation du péripérique sans fil que vous foulez connecter pour être sur de bien comprendre comment activer le WPS. Ensuite, passez aux étapes suivantes :
Etape 1 - Appuyez sur le bouton WPS du routeur pendant 1 seconde environ. Les voyants sans fil commence à clignoter.
Étape 2 - Dans les 2 minutes, appuyez sur le bouton WPS sur votre périphérique sans fil (ou lancez l'utilitaire logiciel et demarrer le processus WPS).
Étape 3- Patientez jusqu'à 1 minute pour que la configuration de votre connexion se déroule. Une fois que les voyageants cèsent de clignoter, vous étés connecté en toute sécurité.
Windows® 10
Pour rejoindre un réseau existant, repérez l'icone du réseau sans fil dans la barre de tâches, pres de l'affichage de l'heure et cliquez dessus.
En cliquant sur cette icône, vous affichez une liste des réseaux sans fil qui se trouvent dans la portée de votre ordinateur. Sélectionnez le réseau désiré en cliquant sur le SSID.
Pour vous connecter au SSID, cliquez sur Connecter.
Pour vous connecter automatique avec le routeur lorsque vous peripheraléque détece ensuite le SSID, cochez la case Se connecter automatique.
Vous serez ensuite invite à saisir le mot de passer Wi-Fi (la clé de sécurité du réseau) pour le réseau sans fil. Saisissez le mot de passer dans le champ prévu à cet effet, puis cliquez sur Suivant pour vous connecter au réseau. Vote ordinateur se connectera désormais automatiquement à ce réseau sans fil lorsqu'il le détecte.
Pour rejoindre un réseau existant, repérez l'icone du réseau sans fil dans la barre de tâches, pres de l'affichage de l'heure.
En cliquant sur cette icône, vous affichez une liste des réseaux sans fil qui se trouvent dans la portée de connexion de votre ordinateur. Sélectionnez le réseau du prolongateur en cliquant sur son nom.
On vous demande ensuite de saisir la clé de sécurité (mot de passer Wi-Fi) du réseau sans fil. Saisissez le mot de passer dans le champ prévu à cet effet, puis cliquez sur Suivant.
Si vous souhaitez utiliser le WPS pour vous connecter au routeur, vous pouvez aussi appuyer sur le bouton WPS sur votre routeur pour activer la fonction WPS.
Lorsque vous avez réussi à étabir une connexion réussie à un réseau sans fil, le mot Connecté apparait pres du nom du réseau auquel vous étés connecté.
Windows® 7
WPA/WPA2
Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous doivent connaître la clé de sécurité ou la phrase de passage utilisée.
Cliquez sur l'icone sans fil dans la zone de notification (en bas à droite).
L'utilitaire affiche tous les reseaux sans fil disponibles dans votre zone.
Selectionnez le réseau sans fil portant le nom Wi-Fi (SSID) auquel vous souhaitez vous connecter, puis cliquez sur le bouton Connexion.
Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à Bases de la mise en réseau à la page 147 pour plus d'informations.
La fenêtre suivante apparait pendant que l'ordinateur tente de se connecter au routeur.
Saisissez la même clé de sécurité ou le même mot de passer (mot de passer Wi-Fi) que ceux du routeur, puis-cliquez sur OK. Vous pouvez également vous connecter en appuyant sur le bouton WPS du routeur.
La connexion au réseau sans fil peut prendre 20 à 30 secondes. Si elle échoue, vérifie que les paramètres de sécurité sont corrects. La clé ou la phrase de passée doit être strictement identique à celle du routeur sans fil.
Résolution des problèmes
Ce chapitre apporte des solutions aux problèmes pouvant survenir pendant l'installation et l'utilisation du routeur. Lizez les descriptions suivantes si vous rencontres des problèmes.
1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web ?
Lorsque vous saississez l'adresse IP du routeur D-Link (192.168.0.1, par exemple), vous ne vous connectez pas à un site Web ou n'avez pas à être connecté à Internet. L'utilitaire est intégré dans une puce ROM du périphérique lui-même. Vote ordinateur doit se couver sur le même sous-reseau IP pour se connecter à l'utilitaire Web.
Assurez-vous que vous disposez d'un navigateur Web compatible avec Java et mis a jour. Nous recommendons les versions suivantes :
- Microsoft Internet Explorer® 10 ou supérieur
- Mozilla Firefox 28 ou supérieur
-
Google™ Chrome 28 ou supérieur
-Apple Safari 6 ou supérieur -
Vérifiez la connectivité physique en contrôle que levoyant reste allumé sur le périphérique. S'il ne l'est pas, essayez un autre cable ou connectez-vous à un autre port du périphérique, si possible. Si l'ordinateur est étéint, levoyant l'est peut-être également.
-
Désactivez les logiciels de sécurité Internet exécutés sur l'ordinateur. Les pare-feux logiciels, comme Zone Alarm, BlackICE, Sygate et Norton Personal Firewall peuvent bloquer l'accès aux pages de configuration. Consultez les fichiers d'aide inclus dans toute lexicel de pare-feu pour plus d'informations sur sa désactivation ou sa configuration.
-
Accedez à la gestion Web. Ouvrez votre navigateur Web, puis saisissez l'adresse IP de votre routeur D-Link dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de la gestion Web.
- Si vous ne parvenez toujours pas à acceder à la configuration, débranchez du routeur pendant 10 secondes, puis rebranchez-le. Patientez environ 30 secondes, puis essayez d'acceder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.
2. Que puis-je faire si j'ai oublie mon mot de passer?
Si you oubliez Your mot de passage, you devez reinitialiser your routeur. Cote procedure reinitialise tous vos parametes.
Pour réinitialiser le routeur, localizez le bouton de réinitialisation (orifice) à l'arrête de l'appareil. Lorsque le routeur est sous tension, utilisez un trombone pour maintainir le bouton encastré jusqu'à ce que le voyant d'alimentation devienne orange. Relâchez le bouton et le routeur redémarre. Patientez environ 30 secondes avant d'acceder au routeur. L'adresse IP par défaut est 192.168.0.1. Lors de la connexion, saisissez le mot de passer par défaut de l'appareil imprimé sur l'autocollant.
Bases de la connexion sans fil
Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d'acceder en toute sécurité aux données que vous pouze, quand et où vous le foulez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.
Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et recoit des données par signaux radio plutôt que par des cables. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent auxgens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.
Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau cable. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennant en charge les mêmes protocôles que les cartes d'adaptateurs Ethernet.
ll est souvent souhaitable de relier des appareils en reseau mobiles a un reseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le reseau local cable. Un routeur sans fil est un peripérisque qui sert à creer ce lien.
Définition de « sans fil »
La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de cable. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.
Comment fonctionne le sans fil ?
La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toute fois des limites quant à l'accès au réseau. Vous doivent vous couver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).
Réseau local sans fil
Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antennne qui lui permet de transmettre et de receivevoir des données via des signaux radio. Avec un point d'accès interieur, le signal peut atteindre 91 metres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des lycées et des campus universitaires, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.
Réseau personnel sans fil (WPAN)
Le Bluetooth est la technologie sans fil de reférence dans l'industrie pour le réseau personnel sans fil. Les périphériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres. La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en retour, elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, PDA, casques de téléphones, ordinateurs portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).
Quit utilise la technologie sans fil ?
Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau; D-Link offre une solution sans fil adaptée.
Utilisations à domicile/Avantages
Offre un accès haut débit à toutes les personnes du domicile
- Navigation sur le Web, contrôle des couriers électroniques, messagerie instantanée, etc.
- Élimination des câbles dans toute la maison
- Simplicité d'utilisation
Utilisations/Avantages pour les petites entreprises et les entreprises à domicile
- Maïtrisez tout à domicile, comme vous le feriez au bureau
- Accès distant au réseau de votre bureau, depuis votre domicile
- Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateursurs
Inutile de dédier de l'espace au bureau
Où le sans fil est-il utilisé ?
La technologie sans fil s'etend partout, pas seulement au domicile ou au bureau. Lesgens apprecient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent-dessormais un acces sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »
En utilisant un adaptateur USB D-Link avec votre PC portable, vous pouvez acceder au point d'accès sans fil pour vous connecter à Internet depuis des lieux distants, comme les aéroports, les hotels, les cafés, les bibliothèques, les restaurants et les centres de congrès.
Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est jusqu'à nous avons regroupé quelques étapes de configurations et conseils pour vous aidar à réaliser la procédure de configuration d'un réseau sans fil.
Conseils
Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.
Centralizez votre routeur ou point d'accès
Veillez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la piece pour que le signal se diffuse dans tout le foyer. Si vous demeure possède deux étages, un repêteur sera peut-être nécessaire pour dope le signal et éndre la portée.
Éliminez les interférences
Placez les apparciels menagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les apparciels dans la mesure où ils fonctionnent sur la même fréquence.
Sécurité
Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil avec la toute dernière sécurité WPA3. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur la façon de le paramétrer.
Bases de la mise en réseau
Vérifiez votre adresse IP
Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, précisé comme suit.
Cliquez sur Demarrer et tapez cmd dans la boite Rechercher.
À l'invite, saisissez ipconfig, puis appuyez sur Entrée.
L'adresse IP, le masque de sous-reseau et la passerelle par défaut de votre adaptateur s'affichent.
Si l'adresse IP est 0.0.0.0 ou vide, vérifie l'installation de votre adaptateur, les réglages de sécurité et les paramètres de votre routeur. Certains logiciels pare-feu bloquent parfois les demandes DHCP sur les nouveaux adaptateurs.
Attribution statique d'une adresse IP
- Si vous n'utilise pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous nevez attribuer une adresse IP statique, veuillez proceser comme suit :
Windows 10 Demarrer> Reglages > Rseau et Internet.
Windows 7/8 Demarrer > Panneau de configuration > Rseau et Interne > Centre rseau et partage
Windows XP Demarrer > Panneau de configuration > Connexions rseau
2. Sélectionnéz Wi-Fi > Gérer les réseaux connus. Choisissez le réseau que vous souhaitez modifier, cliquez avec le bouton droit de la souris (Windows 7/8/XP), puis Sélectionnéz Propriétés.
3. Sous Affection IP, Sélectionnez Modifier. Pour Windows 7/8/XP, Sélectionnez Propriétés du protocole Internet version 4 (TCP/IPv4) ou Propriétés du protocole Internet version 6 (TCP/IPv6). Sélectionnez ensuite Utiliser l'adresse IP suivante.
4. Sous Modifier les réglages IP, sélectionnez Manuel. Si l'option IPv4 est sélectionnée, saississez les Paramétres de l'adresse IP dans les champs Adresse IP, Longueur du préfixe de sous-reseau (masque de sous-réseau) et Passerelle. Si l'option IPv6 est sélectionnée, saississez les Paramétres de l'adresse IP dans les champs Adresse IP, Longueur du préfixe de
sous-reseau et Passerelle.
Exemple : Entrez x.x.x.x pour le schéma d'adressage IPv4 (ou x est compris entre 0 et 255) et xxxxxx.xxxxxx.xxxxxx.xxxxxx.xxxxxx pour le schéma d'adressage IPv6 (ou x est un chiffre hexadécimal).
Réglez le DNS préférentiel de la même manière que l'adresse IP du réseau local de votre routeur. Le DNS alternatif est seulement optionnel ou vous pouvez entrer un serveur DNS de votre FAI.
- Lorsque vous avez terminé, cliquez sur Enregistrer.
Sécurité du réseau sans fil
Cette section presente les différents niveaux de sécurité que vous pouvez utiliser pour protégger vos données des intrus. Le routeur offre les types de sécurité suivants :
- WPA3 (Wi-Fi Protected Access 3) - WPA2 (Wi-Fi Protected Access 2)
- WPA2-PSK (clé pré-partagée) - WPA (Wi-Fi Protected Access)
- WPA-PSK (clé pré-partagée)
Définition du WPA
Le WPA (Wi-Fi Protected Access) est une norme Wi-Fi clause pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).
Voici les 2 principales améliorations par rapport au WEP :
Amélioration du cryptage des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et, en ajoutant une fonction de contrôle d'intégrité, garantit que les clés n'ont pas été sabotees. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
- Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentication extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flirer et voter. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.
Le WPA-PSK/WPA2-PSK/WPA3-SAE utilise une phrase de passer ou une clé pour authenticateur vos connexion sans fil. La clé est un mot de passage alphanumerique comprenant entre 8 et 63 caractères. Ce mot de passage peut inclure des symboles (!?&_) et des espaces. Cette clé doit être strictement identique à celle saisie sur votre routeur ou votre point d'accès sans fil. En outre, l'authentication simultanee des égaux (SAE) du WPA3 renforce la protection contre les attaques par dictionnaire.
Le WPA/WPA2 compend l'authentication des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAp repose sur un systeme de chiffrement de clés publiques plus securisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.
Le WPA 3 offre la securite la plus forte de toutes grace a la capacitie cryptographique accrue et aux exigences des Frames de gestion protégées (PMF) pour se proteger des attaques par espionnage.
Caracteristiques techniques
Interfaces du routeur
- Interface sans fil (2,4 GHz): IEEE 802.11ax/n/g/b
- Interface sans fil (5 GHz): IEEE 802.11ax/ac/n/a
Trois ports LAN 10/100/1000 Mbits/s
Un port de réseau etendu 10/100/1000 Mbits/s
Modem LTE
Informations sur la bande :
Cat6
LTE FDD:B1/B3/B5/B7/B8/B20/B28
LTE TDD:B38/B40/B41
2CA Combinaison de bandes :
B1+B1/B3/B5/B8/B20/B28
- Deux antennes cellulaires externes avec connecteur SMA
- Deux antennes internes Wi-Fi 2,4G
- Deux antennes internes Wi-Fi 5G
Sécurité
Type de connexion au réseau étendu
- IP statique
- Adresse IP dynamique
- PPPoE
Alimentation
- Entrée: 100 à 240 V CA, 50/60 Hz
Sortie:12V1,5A
Température
En fonctionnement: 0 à 40 °C
Stockage: -40 à 85 °C
Humidité
En fonctionnement : 10% à 95% maximum, sans condensation
Stockage: 0% à 95% maximum, sans condensation
Certifications
CE
- RCM
NCC/BSMI
Dimensions
· L× I× H:198× 170.14× 66.21mm(7.79× 6.69× 2.60in)
Poids
400g
Les informations de marquage sont situées au bas de l'appareil.
1 Debl maxd signal sans fil derived des specifcations des normes IEEE 802.11a, 802.11g, 802.11n, 802.11ac et 802.11ax. Le debl t transmission reel des donnees pevarier. Le surdebit, aisi que les conditions du reseau et les facteurs environnementaux, dont l'importance du traffic reseau, les materiaux de construction et la construction, neuent rduire le debit de transmision reel des donnees. Les facteurs environnementaux ont des consedences négatives sur la portee du signal sans fil.
La plaque de fréquences varie en fonction des réglementations en vigueur dans chaque pays.
3 Le routeur n'inclut pas les plages 5,25-5,35 GHz et 5,47-5,725 GHz dans certaines regions.
