XS193012F - Commutateur ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau
Marque	Zyxel
Modèle	XS193012F
Dimensions (L x P x H)	440 mm x 220 mm x 44 mm (format rack 1U)
Poids	Environ 3 kg
Alimentation	100-240 V CA, 50-60 Hz
Consommation électrique	Maximum 50 W
Nombre de ports	12 ports SFP+ 10 Gigabit
Gestion	Interface Web, Nebula Control Center, utilitaire ZON
Fonctions principales	Découverte automatique, enregistrement par adresse MAC et numéro de série, configuration centralisée
Protocoles supportés	TCP/IP, DHCP, VLAN, QoS, STP, IGMP
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les liquides et produits abrasifs.
Sécurité	Débrancher l'appareil avant tout nettoyage. Ne pas exposer à l'humidité.
Pièces détachées	Aucune pièce réparable par l'utilisateur. Contacter le support technique.
Réparabilité	Indice de réparabilité non communiqué. Faire appel à un professionnel.
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Certifications	CE, FCC
Garantie	Garantie limitée du fabricant (consulter la documentation)
Contenu de la boîte	Commutateur, câble d'alimentation, kit de montage en rack, guide de démarrage rapide

FOIRE AUX QUESTIONS - XS193012F ZYXEL

Comment configurer le commutateur pour la première fois ?

Connectez le commutateur à un réseau avec un serveur DHCP. Utilisez l'utilitaire ZON pour le découvrir, puis accédez à l'interface Web pour la configuration initiale.

Comment accéder à l'interface Web ?

Utilisez l'utilitaire ZON pour trouver l'adresse IP du commutateur, puis entrez cette adresse dans un navigateur. Connectez-vous avec le nom d'utilisateur et mot de passe par défaut (admin/1234).

Comment l'enregistrer dans Nebula ?

Connectez-vous au Nebula Control Center, créez un compte myZyxel, puis enregistrez le commutateur en entrant son adresse MAC et son numéro de série.

Que faire si je ne trouve pas le commutateur via ZON ?

Vérifiez que votre ordinateur et le commutateur sont sur le même réseau DHCP. Essayez de redémarrer le commutateur et de relancer ZON. Assurez-vous que le pare-feu ne bloque pas la découverte.

Comment réinitialiser le mot de passe ?

Maintenez le bouton de réinitialisation (Reset) à l'arrière du commutateur pendant 10 secondes. Les paramètres reviennent aux valeurs par défaut, y compris le mot de passe.

Quelle est la consommation électrique ?

La consommation maximale est d'environ 50 W en fonctionnement normal.

Comment mettre à jour le firmware ?

Téléchargez le firmware depuis le site Web de Zyxel. Dans l'interface Web, allez dans Maintenance > Mise à jour du firmware et sélectionnez le fichier téléchargé.

Le commutateur supporte-t-il les VLAN ?

Oui, le XS193012F prend en charge les VLAN 802.1Q avec jusqu'à 4094 VLANs simultanés.

Comment contacter le support technique ?

Consultez le site Web de Zyxel pour les coordonnées du support local. Vous pouvez également ouvrir un ticket via le Nebula Control Center.

Quels câbles SFP+ sont compatibles ?

Le commutateur accepte les modules SFP+ 10G standard. Utilisez de préférence des modules Zyxel ou des modules compatibles certifiés.

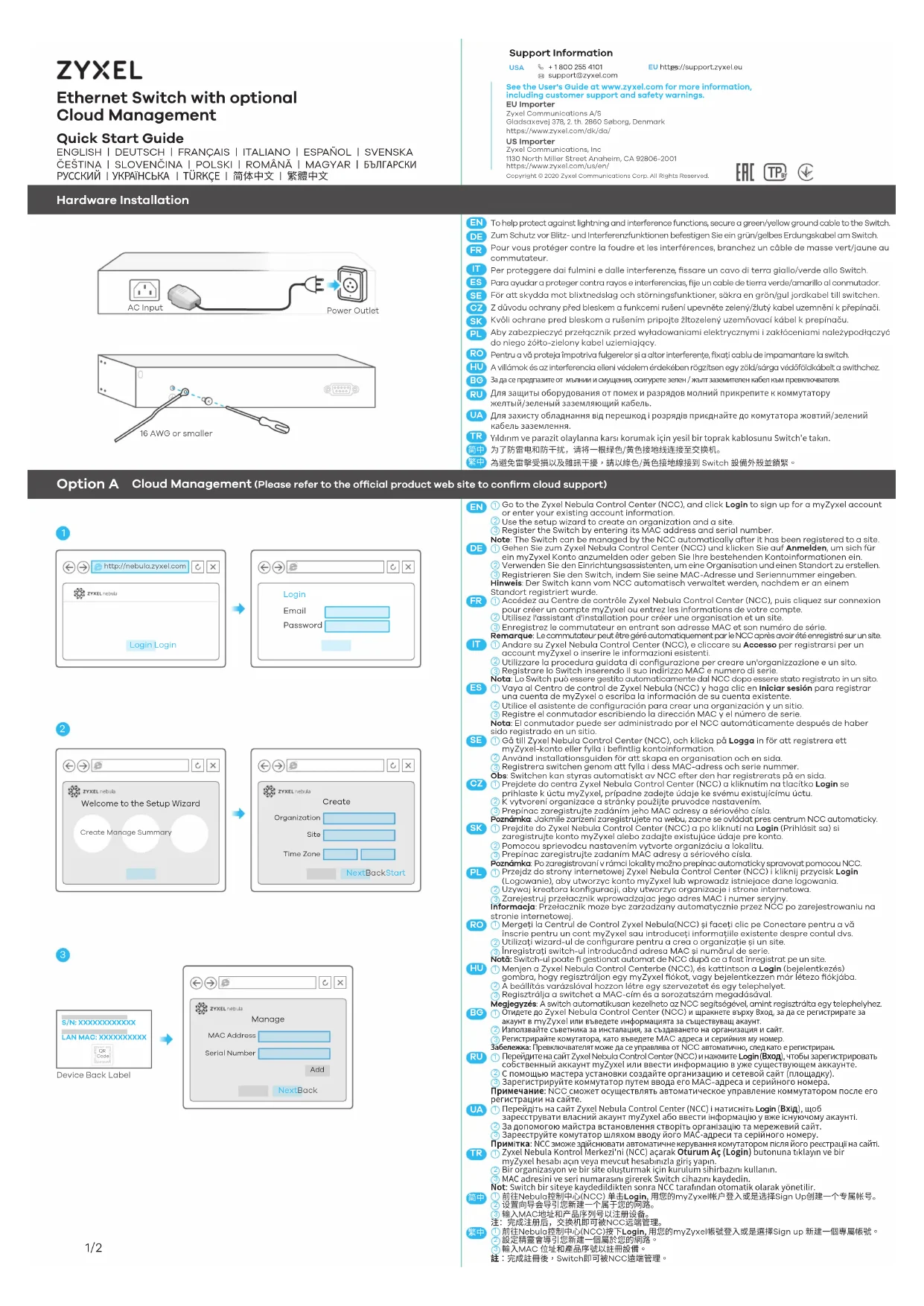

MODE D'EMPLOI XS193012F ZYXEL

FR ① Accedez au Centre de contrôle Zyxel Nebula Control Center (NCC), puis cliquez sur connexion

pour creer un compte myzxyel ou entrez les informations de vous con

2015.

Enregistrez le commutateur en entrant son adrasse MAC et son numero de series.

Remarque: Le commutateur peut etre gere automatiqueur par le NCC apres avoir ete enregistrer sur un site. ① Andare su Zyxel Nebula Control Center (NCC), e clicare su Accesso per registrarsi per un account myZyxol o inserre le informazioni existenti.

FR ① Connectez le commutateur et votre ordinateur au même réseau doté d'un serveur DHCP.

2Utilisez l'utilitaire ZON pour discoverir le commutateur. Selectionnez le commutateur et

cliquez sur I'icone de I'interface graphique Web pour acceder a son configurateur Web.
