XS193010 - Commutateur ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau Gigabit géré
Marque	ZyXEL
Modèle	XS1930-10
Nombre de ports	10 ports Gigabit (8 ports RJ-45 + 2 ports SFP)
Dimensions (L x P x H)	280 x 180 x 44 mm
Poids	1.2 kg
Alimentation	Adaptateur secteur externe 12V DC, 2A
Consommation électrique	15 W maximum
Fonctions principales	Gestion via Zyxel Nebula Control Center, VLAN, QoS, Link Aggregation, IGMP Snooping, Port Mirroring, Storm Control
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et non pelucheux ; éviter les solvants
Sécurité	Utiliser dans un environnement sec et bien ventilé ; ne pas obstruer les ouvertures
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur ; contacter le support ZyXEL
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Installation	Bureau ou rack (support de montage inclus)

FOIRE AUX QUESTIONS - XS193010 ZYXEL

Comment configurer le commutateur ZyXEL XS1930-10 pour la première fois ?

Connectez le commutateur à votre réseau et à l'alimentation. Accédez à l'interface de gestion via le navigateur en utilisant l'adresse IP par défaut (192.168.1.1) ou utilisez Zyxel Nebula Control Center pour une configuration simplifiée.

Le commutateur ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Essayez un autre câble d'alimentation. Si le problème persiste, contactez le support ZyXEL.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Localisez le bouton de réinitialisation à l'arrière de l'appareil. Maintenez-le enfoncé pendant au moins 10 secondes jusqu'à ce que les LED clignotent. Relâchez et attendez le redémarrage.

Quels câbles utiliser pour connecter des appareils Gigabit ?

Utilisez des câbles Ethernet Cat5e ou supérieur (Cat6, Cat6a) pour des performances Gigabit optimales. Les ports SFP nécessitent des modules SFP compatibles.

Comment activer le VLAN sur le commutateur ?

Connectez-vous à l'interface web. Allez dans la section VLAN et créez vos groupes VLAN en attribuant les ports souhaités. N'oubliez pas de configurer le VLAN de gestion si nécessaire.

Le commutateur chauffe-t-il normalement ?

Une légère chaleur est normale. Assurez-vous que l'appareil est bien ventilé et non obstrué. Si la température devient excessive, vérifiez l'environnement et contactez le support.

Comment accéder au Zyxel Nebula Control Center ?

Rendez-vous sur https://nebula.zyxel.com et créez un compte myZyxel. Suivez l'assistant pour ajouter votre commutateur en entrant son adresse MAC et son numéro de série.

Puis-je utiliser le commutateur sans connexion Internet ?

Oui, le commutateur fonctionne en mode autonome avec ses fonctionnalités de base. Cependant, pour une gestion avancée via le cloud, une connexion Internet est requise.

Comment mettre à jour le firmware du commutateur ?

Téléchargez la dernière version du firmware depuis le site ZyXEL. Connectez-vous à l'interface web, allez dans Maintenance > Mise à jour firmware et sélectionnez le fichier téléchargé.

Que faire si un port ne fonctionne pas ?

Vérifiez le câble et l'appareil connecté. Testez un autre port. Consultez les LED : si elle est éteinte, le port est peut-être désactivé dans la configuration. Réinitialisez la configuration si nécessaire.

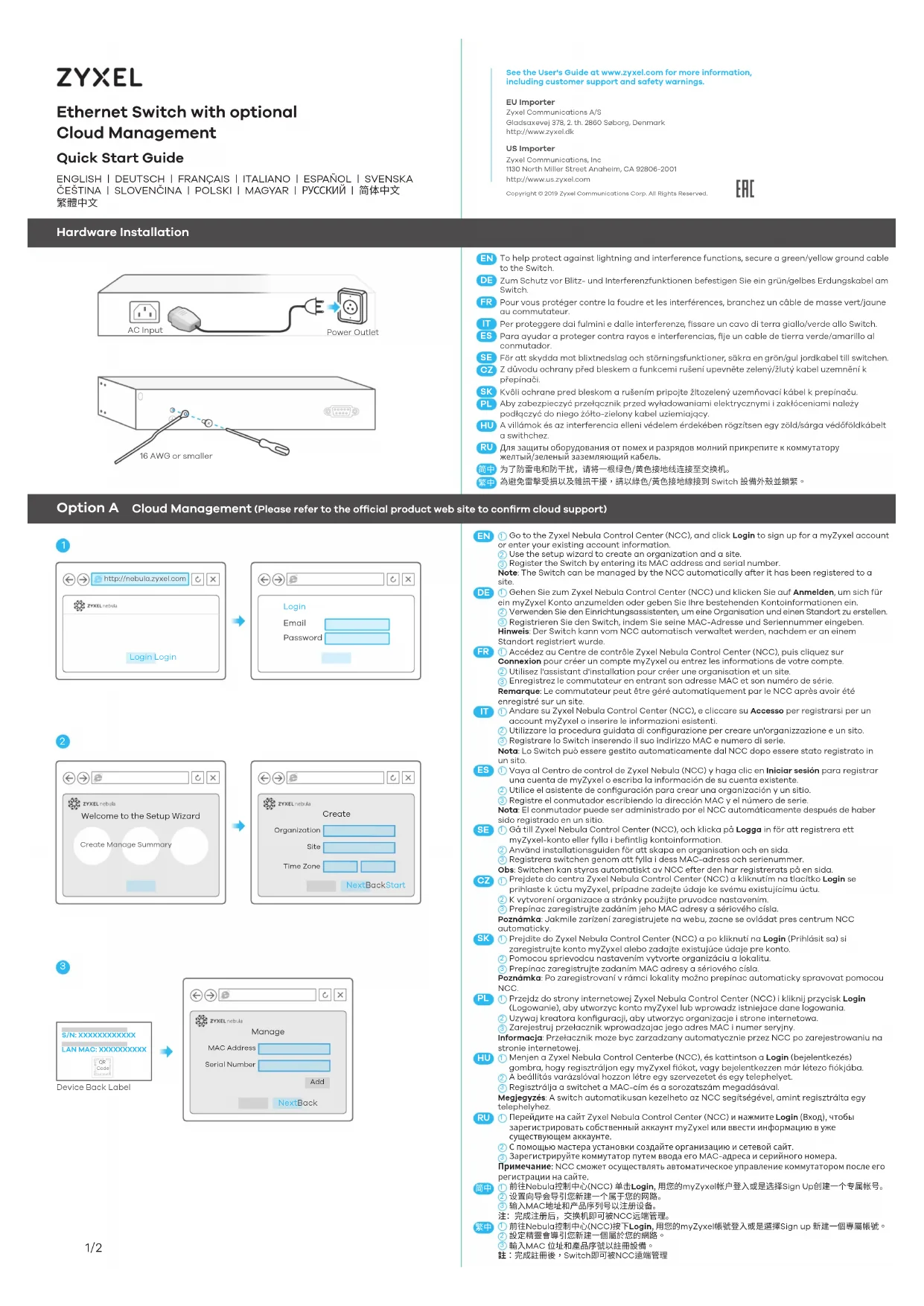

MODE D'EMPLOI XS193010 ZYXEL

FR ① Accedez au Centre de contrôle Zyxel Nebula Control Center (NCC), puis cliquez sur

Connexion pour creer un compte myZyxel ou entrez les informations de votre compte.

② Utilisez l'assistant d'installation pour creer une organisation et un site.

Enregistrez le commutateur en entrant son adresse MAC et son numero de série.

Remarque: Le commutateur peut etre geré automatiquement par le NCC apres avoir eté

enregistré sur un site.
