ATS20T - Système de transmission vocale Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de transmission vocale sans fil
Marque	Monacor
Modèle	ATS20T (émetteur)
Dimensions (sans antenne)	40 × 69 × 12 mm
Poids	37 g
Alimentation	Accu Lithium-ion 3,7 V / 600 mAh
Autonomie	Environ 16 h (émetteur)
Temps de charge	Environ 6 h
Fréquence de transmission	863–865 MHz
Puissance d'émission	≤ 10 mW (EIRP)
Portée	Jusqu'à 100 m
Nombre de canaux	16 canaux (jusqu'à 4 simultanés sans interférences)
Entrée microphone	Prise jack 3,5 mm, sensibilité réglable (4 niveaux)
Entrée ligne audio	Prise jack 3,5 mm, commutation automatique
Fonctions principales	Transmission vocale sans fil, réglage du volume, coupure du son, affichage OLED
Utilisation	Intérieur uniquement (0–40 °C)
Entretien et nettoyage	Chiffon sec et doux, pas de produits chimiques
Sécurité	Ne pas exposer à l'eau ou à l'humidité élevée
Accessoires fournis	Micro cravate, écouteur, câble micro USB
Informations générales	Conforme UE (directive 2014/53/UE)

FOIRE AUX QUESTIONS - ATS20T Monacor

Comment allumer et éteindre l'émetteur ATS20T ?

Maintenez la touche ⏻ enfoncée pendant 2 secondes pour allumer ou éteindre l'appareil.

Comment régler le canal de transmission ?

Maintenez les touches + et - enfoncées simultanément pendant 2 secondes jusqu'à ce que le symbole ⚡ s'éteigne et que CH clignote. Utilisez ensuite + ou - pour sélectionner le canal (01 à 16). Confirmez en appuyant sur ⏻ ou attendez 5 secondes.

Comment recharger l'accumulateur ?

Branchez un câble micro USB à la prise (6) et reliez-le à un chargeur secteur ou à un ordinateur. La charge dure environ 6 heures. Le symbole de batterie sur l'affichage indique l'état de charge.

Quelle est l'autonomie de l'émetteur ?

Avec une batterie complètement chargée, l'émetteur fonctionne environ 16 heures.

Comment brancher le microphone ou un appareil audio ?

Branchez le micro cravate (fourni) sur la prise jack 3,5 mm blanche de l'émetteur. Pour un appareil audio, utilisez une fiche jack 3,5 mm 3 pôles ; l'émetteur commute automatiquement en mode ligne.

Que faire si le récepteur ne reçoit pas de signal (affichage clignotant) ?

Vérifiez que l'émetteur et le récepteur sont réglés sur le même canal. Éloignez le récepteur d'au moins 20 cm de l'émetteur. Si le problème persiste, changez de canal pour éviter les interférences.

Comment couper le son de l'émetteur ?

Appuyez brièvement sur la touche ⏻/¶× (4) pour couper le son. Le symbole ♦ clignote. Appuyez à nouveau pour rétablir le son.

Comment régler la sensibilité du microphone ?

Utilisez les touches + et - pour ajuster la sensibilité sur 4 niveaux (affichage : ◀■■■ à ◀■■■■). Si un appareil audio est connecté, le réglage est fixe en mode ligne.

Peut-on utiliser plusieurs systèmes simultanément ?

Oui, jusqu'à 4 systèmes peuvent fonctionner sans interférences en utilisant des canaux distincts : canaux 1-4, 5-8, 9-12 ou 13-16.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau. Protégez l'appareil de l'humidité et de la chaleur.

MODE D'EMPLOI ATS20T Monacor

Système de transmission de la parole

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

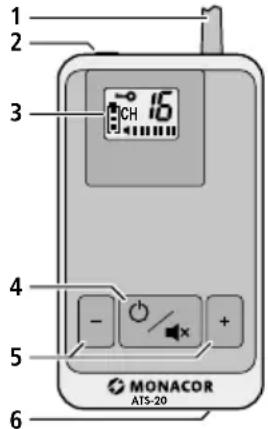

1 2 3 CH 16 4 - + 5 MONACOR ATS-20 6

1 Uniquement ATS-20T : Antenne
2 Prise jack 3,5

ATS-20R : Prise pour l'écouteur

ATS-20T:Prise pour le micro cravate ou un appareil audio

3 Affichage pour

État de charge de l'accu
verrouillage du canal
volume réglé (✗= son coupé)
CH 01 ... 16 : canal de transmission

4 Touche ⏻ pour allumer et éteindre

(maintenez la touche enfoncée 2 secondes)
fonction supplémentaire sur ATS-20T :
pour couper le son du signal audio

5 Touches + et - :

• Tant que le symbole est affiché, les touches sur le ATS-20R servent pour régler le volume de l'écouteur et sur le ATS-20T pour régler la sensibilité du micro.
• Pour régler le canal de transmission, maintenez les deux touches enfoncées 2 secondes pour que le symbole ⚡ s'éteigne et que les lettres CH clignotent. Ensuite, vous pouvez régler le canal avec la touche + ou -.

6 Prise micro USB pour charger l'accu

1 Possibilités d'utilisation

L'émetteur ATS-20T constitue avec un ou plusieurs récepteurs ATS-20R un système digital sans fil mobile pour la transmission de la parole, p. ex. pour des visites guidées de groupes, conférences multilingues ou des transmissions de commande radio. 16 canaux dans la plage 863–865 MHz sont disponibles, 4 canaux au plus peuvent être utilisés simultanément sans interférences mutuelles. La portée de transmission dépend de la configuration des lieux et peut aller jusqu'à 100 m.

2 Conseils importants

Les appareils répondent à toutes les directives nécessaires de l'Union européenne et portent donc le symbole €.

• Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de tout type de projections d'eau, des éclaboussures, d'une humidité élevée de l'air et de la chaleur (plage de température de fonctionnement autorisée : 0–40 °C).
• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si

les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s'ils ne sont pas correctement branchés ou utilisés ou s'ils ne sont pas réparés par une personne habilitée ; de même, la garantie deviendrait caduque.

Lorsque les appareils sont définitivement retirés du service, vous devez les déposer dans une usine de recyclage de proximité pour contribuer à leur élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

2.1 Conformité et autorisation

Par la présente, MONACOR INTERNATIONAL déclare que le système de transmission de la parole (ATS-20R et ATS-20T) se trouve en conformité avec la directive 2014/53/UE. Les déclarations de conformité UE peuvent être téléchargées sur :

www.monacor.com

Les appareils sont autorisés pour un fonctionnement dans les pays de l'Union européenne et les pays de l'A.E.L.E. sans déclaration ni taxe.

3 Fonctionnement

3.1 Recharger l'accumulateur

Pour une utilisation mobile, les appareils sont équipés d'un accumulateur Lithium. Avec un accumulateur à pleine charge, le récepteur peut fonctionner pendant 20 heures environ, l'émetteur 16 heures environ.

Pour des utilisations plus longues ou si le symbole clignote sur l'affichage (3), il faut recharger l'accumulateur. Les sacoches de transport ATS-12CB et ATS-35CB sont bien adaptées pour recharger l'accumulateur, elles sont dotées d'un chargeur. Pour la charge, on peut également relier un bloc secteur avec fiche micro USB à la prise micro USB (6) ou le branchement USB d'un ordinateur via un cordon USB correspondant.

Dès que le processus de charge démarre, l'émetteur/ le récepteur s'éteint, on peut cependant contrôler la charge via l'affichage pour l'état de charge. La durée de charge est de 6 heures environ.

3.2 Branchement du microphone ou d'un appareil audio et de l'écouteur

1) Reliez le micro livré à la prise ⚪2) de l'émetteur (boîtier blanc) et fixez-le via sa pince sur un vêtement (p. ex. cravate, revers de veste).

Si l'émetteur doit être utilisé pour une transmission sans fil de signaux audio ligne, reliez un appareil audio (lecteur CD/MP3, radio etc.) à la prise. L'appareil audio doit être relié via une fiche jack 3,5 3 pôles. L'émetteur commute automatiquement l'entrée de niveau micro sur niveau ligne.

2) Reliez l'écouteur livré à la prise (2) du récepteur (boîtier noir) et fixez-le à l'oreille.

4 Utilisation

1) Allumez tout d'abord uniquement le récepteur : maintenez la touche ⏻ (4) enfoncée jusqu'à ce que l'affichage (3) s'allume. L'affichage clignote tant qu'aucun signal n'est reçu. Si pendant 20 minutes, aucun signal n'est reçu, le récepteur s'éteint automatiquement pour économiser l'accumulateur.

2) Sur le récepteur, réglez un canal de transmission libre. Pour ce faire, maintenez les deux touches + et – (5) enfoncées pendant 2 secondes pour que le symbole ➡ sur l'affichage s'éteigne et que seules les lettres CH et le symbole ➡ clignotent. Vous pouvez régler le canal avec la touche + ou –. Pour confirmer le réglage, appuyez sur la touche ⏻ ou attendez 5 secondes : le symbole ➡ s'affiche à nouveau, tous les affichages clignotent.

L'affichage ne doit pas s'arrêter de clignoter. S'il ne clignote plus, des interférences ou signaux d'autres émetteurs sont reçus. Sélectionnez alors un autre canal.

3) Pour transmettre des langues ou des informations différentes, on peut faire fonctionner plusieurs systèmes ATS-20 simultanément. Réglez pour chaque système individuel un autre canal de transmission. 4 transmissions de langues peuvent être effectuées simultanément si les canaux suivants sont réglés : 1–4 ou 5–8 ou 9–12 ou 13–16
4) Allumez l'émetteur, réglez-le sur le canal de transmission du récepteur. L'affichage du récepteur s'arrête de clignoter dès qu'un signal est reçu.

Remarque : La distance entre l'émetteur et le récepteur doit être de 20 cm au moins. Sinon, le son du récepteur est coupé, son affichage clignote.

Conseil : Pour régler plusieurs récepteurs simultanément sur le même canal, maintenez, tout d'abord, sur l'émetteur et sur tous les récepteurs, les touches ⏻, + et - enfoncées jusqu'à ce que les appareils soient éteints. Rallumez les appareils : tous les appareils sont réglés sur le canal 00. Maintenant, et uniquement sur l'émetteur, réglez le canal voulu, tous les récepteurs sont réglés sur le même canal.

Ensuite, il est également possible de modifier le canal sur l'émetteur pendant une transmission (p. ex. en cas d'interférences) ; tous les récepteurs allumés suivent automatiquement.

5) Tant que sur l'affichage le symbole — est visible, le volume de l'écouteur peut être réglé sur le récepteur avec les touches + et −.

Attention ! Ne réglez jamais le volume trop fort, des volumes élevés peuvent, à la longue, endommager l'audition.

6) Si un micro est relié sur l'émetteur, vous pouvez régler la sensibilité du micro avec les touches + et – (en quatre niveaux de ◀■■■ à ◀■■■■). Si un appareil audio est relié, un segment clignote derrière le symbole ◀: l'entrée est réglée, de manière fixe, sur le niveau ligne.

Si l'émetteur ne commute pas automatiquement sur le niveau micro ou ligne :

Pour commuter sur le niveau ligne, maintenez la touche – enfoncée pendant 5 secondes jusqu'à ce qu'un segment clignote derrière le symbole. Pour commuter sur le niveau micro, maintenez la touche + enfoncée pendant 5 secondes jusqu'à ce que l'affichage indique 4 segments au moins (◀◀◀◀◀).

7) Pour couper le son de l'émetteur, appuyez brièvement sur la touche ⏻/¶× (4). Le symbole ♦ clignote et sert de témoin. Pour réactiver le son, appuyez une nouvelle fois sur la touche.
8) Pour éteindre les appareils, maintenez, respectivement, la touche ⏻ enfoncée jusqu'à ce que l'affichage s'éteigne.

5 Caractéristiques techniques

Fréquence de transmission : .863–865 MHz

Puissance d'émission : .....≤ 10 mW (EIRP)

Portée : 100 m env.

Tension d'entrée max. : . . . . 50 mV (microphone) 950 mV (appareil audio)

Alimentation micro : .....2V

Alimentation : .... .accu Lithium-ion, 3,7V/600mA

Dimensions sans antenne : .40 × 69 × 12 mm

Poids : 37 g

Configuration de canaux

CH	MHz	CH	MHz	CH	MHz	CH	MHz
01	863,060	05	863,185	09	863,310	13	863,435
02	863,560	06	863,685	10	863,810	14	863,935
03	864,060	07	864,185	11	864,310	15	864,435
04	864,560	08	864,685	12	864,810	16	864,935

Tout droit de modification réservé.
