HDMS3014K - Commutateur HDMI Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur HDMI
Marque	Monacor
Modèle	HDMS3014K
Résolution maximale	Ultra HD 4K (3840x2160), compatible HDR
Nombre d'entrées	3
Connecteurs	HDMI type A (femelle)
Alimentation	Bloc secteur 230V/50Hz, sortie 5V DC fourni
Température de fonctionnement	0–40 °C
Dimensions (L × H × P)	111 × 21 × 53 mm
Poids	154 g
Télécommande	Oui, avec pile CR2025 (incluse avec film isolant)
Fonctions principales	Commutation entre 3 sources HDMI ; sélection par touche Switch, touches directes (1-3) ou télécommande ; indicateurs LED
Nettoyage et entretien	Chiffon sec et doux, sans produits chimiques ni eau
Sécurité	Ne pas ouvrir ; protéger de l'eau et de l'humidité ; ne pas obstruer les ouïes de ventilation
Pièces détachées / réparabilité	Réparations exclusivement par un technicien spécialisé ; pile télécommande remplaçable
Informations générales	Utilisation en intérieur uniquement ; arrêt complet : débrancher le bloc secteur

FOIRE AUX QUESTIONS - HDMS3014K Monacor

Comment connecter plusieurs sources au commutateur HDMI ?

Connectez chaque source (lecteur DVD, console, PC) aux prises HDMI IN 1, 2 et 3 (8) du commutateur. Reliez ensuite la sortie HDMI OUT (7) à votre téléviseur ou moniteur. Branchez alors le bloc secteur et allumez le commutateur.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que la pile bouton CR2025 est bien insérée avec le pôle + vers le haut et que le film isolant a été retiré. Dirigez la télécommande vers le capteur IR (1) sans obstacle. Si elle ne fonctionne toujours pas, remplacez la pile.

Quelle résolution maximale supporte ce commutateur HDMI ?

Il supporte une résolution allant jusqu’à Ultra HD 4K (3840 x 2160) et accepte les signaux HDR. Il convient parfaitement aux contenus 4K et Ultra HD.

Comment sélectionner l’entrée souhaitée ?

Vous pouvez sélectionner l’entrée de trois façons : appuyer sur la touche Switch (3) pour passer séquentiellement d’une entrée à l’autre, utiliser les touches directes 1, 2, 3 (10) sur la télécommande ou sur l’appareil (touches 9), ou utiliser les touches ∧ / ∨ (11) de la télécommande.

Le commutateur ne s’allume pas, comment résoudre ?

Assurez-vous que le bloc secteur est correctement branché à la prise DC 5V (6) et à une prise secteur 230V/50Hz. Appuyez ensuite sur la touche ⏻/I (5) ou ON (9). Si la LED ⏻ (4) reste allumée en position OFF, l’appareil est en veille ; appuyez sur ON.

Puis-je utiliser un câble HDMI très long ?

Pour une qualité optimale, utilisez des câbles HDMI de bonne qualité et ne dépassant pas 5 mètres pour les signaux 4K. Au-delà, des pertes de signal ou des perturbations peuvent survenir. Si vous devez utiliser un câble plus long, un amplificateur peut être nécessaire.

Comment nettoyer le commutateur HDMI ?

Débranchez d’abord l’appareil. Nettoyez-le avec un chiffon sec et doux. N’utilisez jamais de produits chimiques, de solvants ou d’eau, car cela pourrait endommager l’appareil.

L’image n’apparaît pas sur l’écran, que vérifier ?

Vérifiez que toutes les connexions HDMI sont bien enfoncées. Assurez-vous que le commutateur est allumé (LED IN allumée). Sélectionnez la bonne source via les touches. Vérifiez que votre source envoie bien un signal et que le téléviseur est sur l’entrée HDMI correspondante.

Comment remplacer la pile de la télécommande ?

Retirez le support de pile situé à l’arrière de la télécommande. Insérez une pile neuve de type CR2025 en respectant la polarité (pôle + vers le haut). Replacez le support. Si vous n’utilisez pas la télécommande pendant longtemps, retirez la pile pour éviter les fuites.

Le commutateur HDMI est-il compatible avec les casques VR ?

Oui, le commutateur peut gérer les signaux 4K nécessaires pour la réalité virtuelle. Cependant, assurez-vous que votre source (PC) et votre casque VR supportent la résolution 4K et que les câbles HDMI sont de bonne qualité pour éviter les pertes de signal.

MODE D'EMPLOI HDMS3014K Monacor

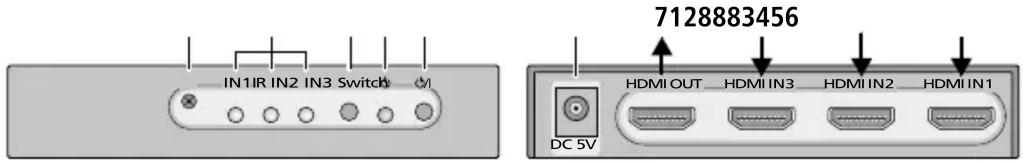

1 Capteur IR pour les signaux de la télécommande
2 LEDs IN 1 – IN 3 pour afficher l'entrée sélectionnée (8)
3 Touche «Switch» pour sélectionner une entrée
4 LED 📊brille lorsque l'appareil est éteint
5 Touche ⏻/I pour allumer et éteindre

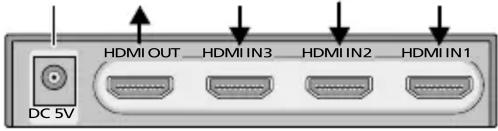

6 Branchement pour le bloc secteur

IN1IR IN2 IN3 Switch 7128883456 HDMI OUT HDMI IN3 HDMI IN2 HDMI IN1 DC 5V

7 Sortie signal HDMI OUT
8 Entrées signal HDMI IN 1 – 3
9 Touches ⏻ marche et arrêt
10 Touches 1 – 3 pour la sélection directe d'une entrée (8)
11 Touches de sélection d'entrée (alternative)

7128883456

HDMI OUT HDMI IN3 HDMI IN2 HDMI IN1 DC 5V

OFF ON 9 1 2 3 10 ^ 11 - HDMI SWITCH-

Commutateur de signal HDMI™

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Conseils de sécurité

Les appareils (commutateur et bloc secteur) répondent à toutes les directives nécessaires de l'Union européenne et portent donc le symbole Ⓕ.

AVERTISSEMENT

Le bloc secteur est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil. Risque de décharge électrique.

• Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de tout type de projections d'eau, des éclaboussures et d'une humidité élevée de l'air. La plage de température de fonctionnement autorisée est de 0–40°C.
• En aucun cas, vous ne devez pas poser d'objet contenant du liquide ou un verre sur l'appareil.
• La chaleur dégagée dans le commutateur doit être évacuée via les ouïes de ventilation, en aucun cas, elles ne doivent être obturées.

- Débranchez le bloc secteur immédiatement lorsque :

1. des dommages visibles apparaissent sur le bloc secteur ou le commutateur,
2. après une chute ou un cas similaire, vous avez un doute sur l'état de l'appareil,
3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

- Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.

- Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s'ils ne sont pas correctement branchés ou utilisés ou s'ils ne sont pas réparés par un technicien habilité ; en outre, la garantie deviendrait caduque.

Lorsque les appareils sont définitivement retirés du service, vous devez les déposer dans une usine de recyclage adaptée pour contribuer à leur élimination non polluante.

Ne jetez pas les batteries dans la poubelle domestique. Déposez-les dans un container spécifique chez votre détaillant pour une élimination non polluante.

2 Possibilités d'utilisation

Via ce commutateur, il est possible de relier trois sources de signal vidéo (lecteur DVD, ordinateur portable, tuner Sat...) avec une résolution d'images jusqu'à «4K Ultra HD» à un appareil de visualisation (moniteur, téléviseur, projecteur). La source de signal voulue peut être sélectionnée sur le commutateur ou avec la télécommande.

3 Fonctionnement

1) La télécommande fonctionne avec une pile bouton 3V de type CR2025. Si une batterie est déjà insérée en usine, retirez le film isolant (pour protéger de toute décharge) du support batterie. La télécommande est alors prête à fonctionner. Lorsque vous appuyez sur une touche, dirigez toujours la télécommande vers le capteur IR (1). Il ne doit pas y avoir d'obstacle entre le capteur et la télécommande.

Pour insérer/remplacer la batterie, retirez le support batterie sur la face arrière, insérez la batterie neuve, pôle plus vers le haut. En cas de non utilisation prolongée, retirez la batterie pour éviter qu'elle ne coule et n'endommage la télécommande.

2) Reliez les sources de signal aux prises HDMI IN (8) et l'appareil de visualisation à la prise HDMI OUT (7).

3) Reliez le bloc secteur livré à la prise DC 5V (6) et à une prise secteur 230V/50Hz.

4) Allumez le commutateur avec la touche ⚪I (5) ou ON (9). La LED IN (2) de la dernière entrée sélectionnée (8) brille.

5) Pour commuter sur une autre entrée, appuyez sur la touche Switch (3) ou sur la télécommande sur 1, 2, 3 (10), ∧ ou ∨ (11).

6) Après le fonctionnement, éteignez le commutateur avec la touche ⏻I (5) ou OFF (9) ; la LED ⏻(4) brille. En cas de non utilisation prolongée du commutateur, débranchez le bloc secteur ; même si le commutateur est éteint, le bloc secteur a une faible consommation.

4 Caractéristiques techniques

Résolution max. de signal : . .UHD (4K), accepte HDR Nombre d'entrées .....3

Connexions . . . . . . . . . . . . . prises HDMI, type A

Alimentation ....par bloc secteur livré relié à 230V/50Hz

Température fonc. .....0–40°C

Dimensions (l × h × p)....111 × 21 × 53mm

Poids .....154g

Tout droit de modification réservé.
