Type de produit	Boîtier PC
Format	Mini ITX
Compatibilité carte mère	Mini ITX
Compatibilité bloc d'alimentation	ATX standard
Nombre de ventilateurs inclus	2 (1x AF120L arrière, 1x AF140L avant)
Emplacements ventilateurs supplémentaires	Avant : 200/140/120 mm ; Latéral : 2x 120 mm ; Arrière : 2x 80 mm
Baies de stockage	1 baie 3,5" / 2,5" sans outil ; 1 baie 5,25" pour lecteur optique
Longueur maximale carte graphique	290 mm
Hauteur maximale refroidisseur CPU	95 mm
Panneau avant	Aluminium brossé
Fenêtre supérieure	Oui, panneau fenêtré
Filtres anti-poussière	Avant et inférieur amovibles ; 2 filtres magnétiques amovibles
Connecteurs E/S avant	2x USB 3.0, prise casque, prise micro, bouton marche/réinitialisation
Matériau	Acier et aluminium
Entretien et nettoyage	Filtres anti-poussière amovibles, laver à l'eau tiède et sécher
Sécurité	Aucune information spécifique fournie
Pièces détachées et réparabilité	Ventilateurs et filtres remplaçables ; vis standard

FOIRE AUX QUESTIONS - Obsidian 250D CORSAIR

Quels formats de carte mère sont compatibles avec le Corsair Obsidian 250D ?

Le boîtier est conçu pour les cartes mères au format Mini ITX. Il n'est pas compatible avec les formats plus grands comme Micro ATX ou ATX.

Comment installer la carte mère dans le boîtier ?

Installez d'abord la plaque de protection des E/S fournie avec la carte mère. Alignez ensuite la carte mère sur les picots du boîtier et fixez-la avec les vis fournies (marquées MBD/Disque dur).

Comment installer le bloc d'alimentation ?

Dévissez et retirez le panneau arrière de fixation du bloc d'alimentation. Faites glisser le bloc d'alimentation par l'arrière du boîtier, en orientant le ventilateur vers le bas. Réinstallez le panneau arrière et fixez le bloc avec les vis.

Quelle est la longueur maximale de la carte graphique supportée ?

Le boîtier accepte les cartes graphiques d'une longueur maximale de 290 mm, ce qui couvre la plupart des modèles double slot.

Comment installer un disque dur 3,5 pouces ou un SSD 2,5 pouces ?

Retirez le panneau arrière HDD/SSD du boîtier. Sortez le plateau de la cage, placez le disque sur le plateau en alignant les trous sur les broches, puis réinsérez le plateau dans la cage.

Comment nettoyer les filtres anti-poussière ?

Les filtres avant et inférieur sont amovibles. Retirez-les, lavez-les à l'eau tiède, séchez-les complètement avant de les remettre en place. Les filtres magnétiques se détachent facilement.

Le boîtier est-il livré avec des ventilateurs ?

Oui, le Corsair Obsidian 250D est livré avec deux ventilateurs : un AF120L en évacuation arrière et un AF140L en aspiration avant.

Puis-je installer un radiateur de watercooling ?

Oui, le boîtier peut accueillir un radiateur de 240 mm sur le côté. Des supports pour deux ventilateurs de 120 mm sont prévus à cet effet.

Comment retirer le panneau supérieur fenêtré ?

Retirez les six vis de serrage (deux sur le dessus, deux sur chaque côté). Tirez le panneau supérieur vers l'arrière puis soulevez-le. Pour les panneaux latéraux, faites-les glisser vers l'arrière.

Comment installer un lecteur optique 5,25 pouces ?

Retirez le couvercle du logement 5,25 pouces sur le panneau avant. Insérez le lecteur optique dans le logement jusqu'à ce que le loquet s'enclenche. Pour le retirer, appuyez sur la languette sans outil.

MODE D'EMPLOI Obsidian 250D CORSAIR

Nous vous remercions d'avoir choisi un boîtier PC Mini ITX Obsidian® 250D.

Si vous souhaitez construire un système Mini ITX sans compromettre l'extension, la souplesse ou les performances, le modèle 250D de la gamme Obsidian constitue la solution. Bien qu'il soit de petite taille, le modèle 250D comporte suffisamment d'espace pour accueillir des composants standard, notamment un lecteur optique 5,25 pouces, une carte graphique de taille standard, un radiateur 240 mm et même un bloc d'alimentation ATX de taille standard.

L'élégant tableau frontal en aluminium assure une conception tout aussi moderne que subtile qui a fait la réputation des boîtiers de la gamme Obsidian. La lucarne située sur la partie supérieure du boîtier vous permet de voir de près vos composants haute performance. Le modèle 250D est un excellent choix si vous recherchez un boîtier de taille standard, dans un petit espace.

Boîtier Mini ITX OC Obsidian 250D avec un ventilateur d'évacuation arrière AF120L et un ventilateur aspirant avant AF140L

Guide d'installation

Kit d'acossolres

de la carte graphique: 290mm

Hauteur maximale du

refroidisseur du processeur:....95mm

Vis de ventilateur courtes

Vis SSD/Lecteur optique

SSD/ODD-Schrauben

2 connecteurs USB 3.0, prise casque/micro, bouton Marche/Reinitialiser

Support de ventilateur avant unique 200/140/120mm

Supports de ventilateur double 120mm latéraux,

2.10.1.1.1.

1 ventilateur d'évacuation arrêté Corsair AF120L

1 ventilateur aspirant avant Corsair AFMOL

Supports arrière de double ventilateur 80mm

Panneau supérieur fenêtré

Panneaux latéraux à évents

Compatibilité avec les cartes graphiques de taille standard à double tente

Compatibilité avec les cartes graphiques de taille standard ATX

Filtres anti-poussière amovibles à faible restriction, avant et inférieur

Double bale pour lecteurs 3,5 et 2,5 pouces, a montage sans outil

Compatibilité avec bale de lecteur optique 5,25 pouces standard

2 filtres à poussière magnétiques amovibles

Dépose du panneau fenêtré supérieur

et des deux panneaux latéraux

Retirez les six vis de serrage des panneaux

supérieur et latéraux.

Pour retirer le panneau supérieur, tirez celui-ci vers l'arrière et levez-le.

Pour retirer le panneau latéral, faites-le glisser vers l'arrière.

Remarque: Afin d'éviter tout dommage accidentel, Corsair recommande de retirer tous les panneaux et de les mettre de côté lors de l'assemblage de votre système.

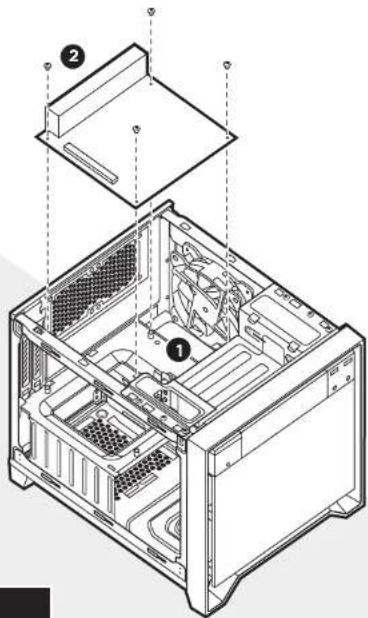

Installation de la carte mère

Installez la plaque de protection des E/S de votre carte mère (pour plus d'Informations, consultez le manuel d'instructions de la carte mère).
Alignez la carte mère sur les picots du boîtier. Fixez-la en resserrant les vis fournies (MBD/Disque dur).

Installation du bloc d'alimentation

Dévissez et retirez le panneau arrière de fixation du bloc d'alimentation.
Faites glisser le bloc d'alimentation à l'intérieur depuis l'arrière du boîtier.
Réinstallez le panneau arrière du bloc d'alimentation.
Alignez les trous et fixez le bloc sur le panneau arrière en resserrant les vis.
Remarque: Le bloc d'alimentation doit être installé avec le côté ventilateur orienté vers le bas.

Installation des cartes PCI-E/PCI

Retirez les vis de serrage du capot de support PCI-E/PCI, puis faites glisser ce dernier.
Retirez le(s) caches(s) correspondant(s).
Dévissez le support de baie de lecteur optique. installez la carte PCI-E/PCI
Installez le capot de support PCI-E/PCI et fixez la carte PCI-E/PCI au moyen des vis.

Installation d'un lecteur/périphérique optique

5,25 pouces

Retirez le couvercle du logement de l'unité de

lecture 5,25 pouces du panneau avant.

Insérez le lecteur optique dans le logement jusqu'à

ce que le loquet soit enclenché.

Pour retirer le lecteur, appuyez sur la languette,

sans outil.

Installation d'un disque HDD 3,5 pouces/

disque SDD 2,5 pouces

Retirez le panneau arrière HDD/SSD de l'arrière

du boîtier.

Retirez le plateau pour disque HDD 3,5 pouces ou

SSD 2,5 pouces de la cage pour lecteurs.

Insérez le disque sur le plateau HDD ou SSD.

Allignez les trous du lecteur HDD/SSD sur les

broches du plateau pour le fixer.

Réinsérez le plateau de lecteur dans la cage.

Retrait des filtres anti-poussière avant et inférieur

Branchement des câbles du ventilateur sur les fiches de la carte mère

Consultez le manuel d'instructions de la carte mère pour plus d'informations sur l'emplacement des fiches.

Installation des connecteurs E/S avant

Consultez le manuel d'instructions de la carte mère pour plus d'informations sur l'emplacement des fiches du panneau avant et le brochage.
