| Caractéristiques | Détails |
|---|---|
| Modèle | MSI MAG A650BN |
| Type d'alimentation | Alimentation ATX |
| Puissance | 650W |
| Certification | 80 PLUS Bronze |
| Ventilateur | Ventilateur de 120 mm |
| Connecteurs principaux | 1 x 24-pin, 1 x 8-pin (CPU), 2 x 6+2-pin (PCIe) |
| Connecteurs SATA | 6 x SATA |
| Connecteurs Molex | 3 x Molex |
| Dimensions | 150 x 140 x 86 mm |
| Poids | 1.7 kg |
| Utilisation | Conçu pour les PC de jeu et les stations de travail |
| Maintenance | Vérifier régulièrement les connexions et nettoyer le ventilateur |
| Sécurité | Protection contre les surcharges, les courts-circuits et la surchauffe |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - MAG A650BN MSI
Comment installer l'alimentation MSI MAG A650BN dans mon boîtier ?
Pour installer l'alimentation, commencez par débrancher votre PC. Placez l'alimentation dans le boîtier avec le ventilateur orienté vers l'extérieur ou vers le bas, selon le design de votre boîtier. Fixez-la avec les vis fournies et connectez les câbles nécessaires à votre carte mère et à vos composants.
Que faire si mon ordinateur ne s'allume pas après avoir installé l'alimentation ?
Vérifiez d'abord que tous les câbles sont correctement connectés et que l'alimentation est bien branchée à une prise fonctionnelle. Assurez-vous également que le bouton d'alimentation de votre boîtier est en bon état. Si le problème persiste, testez l'alimentation avec un autre système ou utilisez un multimètre pour vérifier sa sortie.
L'alimentation MSI MAG A650BN est-elle compatible avec ma carte mère ?
L'alimentation MSI MAG A650BN dispose d'un connecteur ATX standard de 24 broches, ce qui la rend compatible avec la plupart des cartes mères modernes. Si votre carte mère nécessite des connecteurs supplémentaires, vérifiez les spécifications de votre carte pour les câbles d'alimentation supplémentaires.
Comment savoir si mon alimentation fonctionne correctement ?
Pour tester le fonctionnement, vous pouvez utiliser un multimètre pour mesurer les tensions de sortie sur les câbles de l'alimentation. Les valeurs doivent être proches des spécifications (12V sur le câble jaune, 5V sur le câble rouge, 3.3V sur le câble orange). Vous pouvez également écouter si le ventilateur fonctionne et vérifier s'il n'y a pas de bruits étranges.
Que faire si l'alimentation émet des bruits ou des bourdonnements ?
Des bruits peuvent être normaux, mais s'ils sont excessifs, cela peut indiquer un problème. Vérifiez si les câbles sont bien fixés et si le ventilateur tourne librement. Si le bruit persiste, contactez le support technique ou envisagez un remplacement.
Est-ce que l'alimentation MSI MAG A650BN est efficace ?
Oui, l'alimentation MSI MAG A650BN a une certification 80 PLUS Bronze, ce qui signifie qu'elle est conçue pour être efficace et consommer moins d'énergie tout en fournissant une puissance stable.
Puis-je utiliser l'alimentation MSI MAG A650BN avec un système de jeu haut de gamme ?
Oui, l'alimentation MSI MAG A650BN est adaptée aux systèmes de jeu haut de gamme en raison de sa puissance de 650W et de sa capacité à fournir un courant stable pour les composants exigeants. Assurez-vous simplement que la puissance totale de vos composants ne dépasse pas la capacité de l'alimentation.
Comment maintenir mon alimentation MSI MAG A650BN en bon état ?
Pour maintenir votre alimentation, assurez-vous qu'elle est bien ventilée et exempt de poussière. Nettoyez régulièrement le ventilateur et les grilles d'aération. Évitez de surcharger l'alimentation et utilisez des prises de courant protégées pour éviter les surtensions.
Questions des utilisateurs sur MAG A650BN MSI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Alimentation (PC) au format PDF gratuitement ! Retrouvez votre notice MAG A650BN - MSI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MAG A650BN de la marque MSI.
MODE D'EMPLOI MAG A650BN MSI
Nombre de connecteurs d'alimentation 4
Connectique et longeurdes cables 5
Caracteristiques
| 550 W | |||||
| Tension | +5 V | +3,3 V | +12 V | -12 V | +5 Vsb |
| Charge maximaile | 20,0 A | 20,0 A | 45,5 A | 0,3 A | 2,5 A |
| Charge minimale | 0,0 A | 0,0 A | 0,0 A | 0,0 A | 0,0 A |
| Charge de pointe | -- | -- | -- | -- | 3,0 A |
| Puisance combinée | 110 W | 546 W | 3,6 W | 12,5 W | |
| Régulation | ±5 % | ±5 % | ±5 % | ±10 % | ±5 % |
| Ondulation et bruit | 50 mV | 50 mV | 120 mV | 120 mV | 50 mV |
| 650 W | |||||
| Tension | +5 V | +3,3 V | +12 V | -12 V | +5 Vsb |
| Pressure drop | 20.4 | 20.4 | 54.4 | 9.4 | 25.4 |

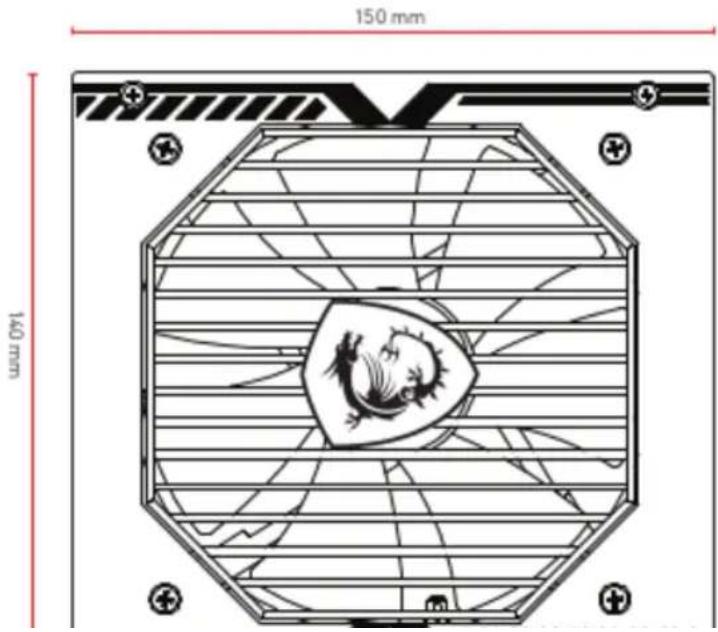

Dimensions
Nombre de connecteurs d'alimentation
| Connecteurs d'alimentation | A550BN | A650BN |
| ATX12V (Carte mère) 20+4 broches | 1 | 1 |
| EPS 12V (CPU) 4+4 broches | 1 | 1 |
| PCIe (VGA) 6+2 broches | 2 | 2 |
| SATA 15 broches | 5 | 5 |
| Péripétrique (PATA) 4 broches | 2 | 2 |
| FDD 4 broches | 1 | 1 |

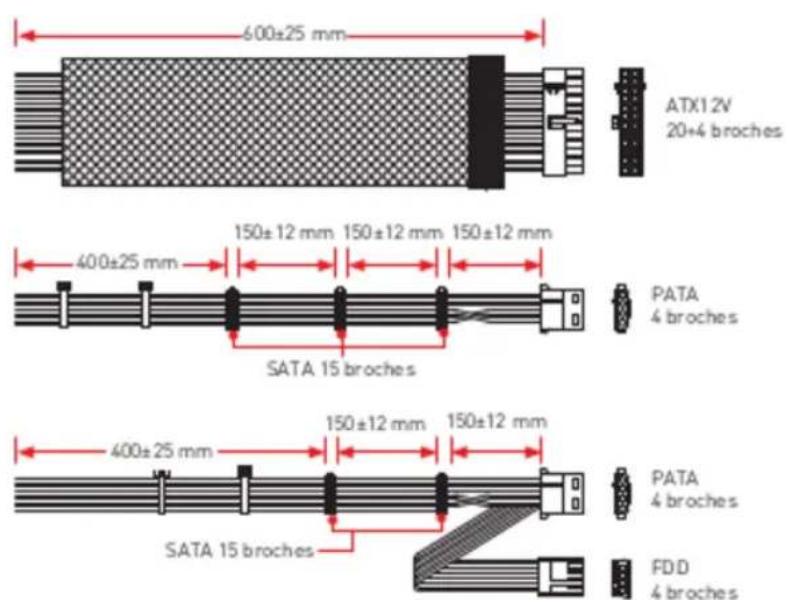

Connectique et longueur des cables
CopepkHne
Cneuwnkaa.. 2
Paaeppl 3
Kan-8o cunobbx coednntene 4
IodknHneHme HnnHa KaBeJe 5
Cneunkaaia
| 550W | |||||
| Нарожени | +5V | +3.3V | +12V | -12V | +5Vsb |
| М配电льney эгураяka | 20.0A | 20.0A | 45.5A | 0.3A | 2.5A |
| М配电льney эгураяka | 0.0A | 0.0A | 0.0A | 0.0A | 0.0A |
| П配电ь эгураяka | -- | -- | -- | -- | 3.0A |
| Комбий ровдан мошноctь | 110W | 546W | 3.6W | 12.5W | |
| Р绝缘аиме | ±5% | ±5% | ±5% | ±10% | ±5% |
| П绝缘аими шиму | 50mV | 50mV | 120mV | 120mV | 50mV |
| 650W | |||||
| Нарожени | +5V | +3.3V | +12V | -12V | +5Vsb |

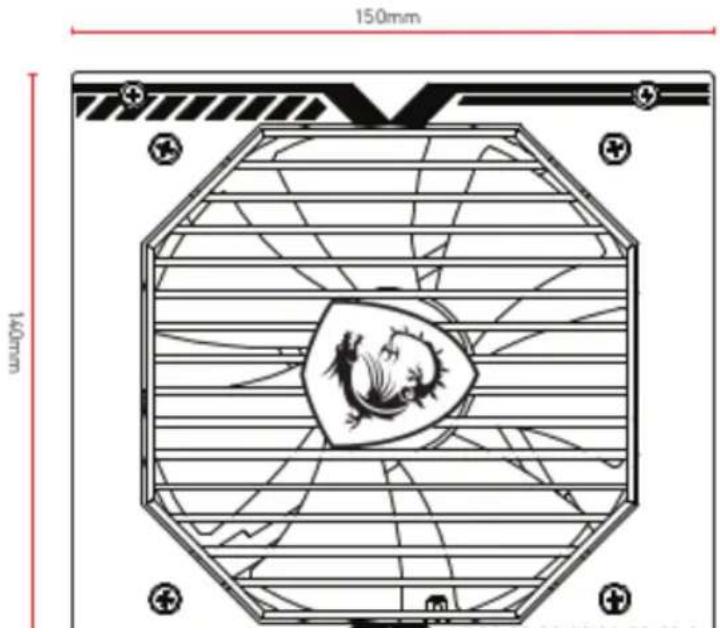

Pa3Mepbl
