| Caractéristiques techniques | Module SFP 1000Base-SX, longueur d'onde 1310 nm, distance maximale de transmission jusqu'à 10 km. |
|---|---|
| Utilisation | Conçu pour les réseaux de communication optique, idéal pour les connexions de données à haute vitesse. |
| Maintenance et réparation | Vérifier régulièrement les connexions et l'état des câbles. Remplacer le module en cas de défaillance. |
| Sécurité | Respecter les normes de sécurité lors de la manipulation des fibres optiques. Éviter l'exposition directe aux lasers. |
| Informations générales | Compatible avec les équipements réseau prenant en charge les modules SFP. Vérifier la compatibilité avant l'achat. |
FOIRE AUX QUESTIONS - SFP1000SM1310I Vivotek
Quel est le type de connecteur utilisé par le Vivotek SFP1000SM1310I ?
Le Vivotek SFP1000SM1310I utilise un connecteur LC.
Quelle est la distance maximale de transmission pour le Vivotek SFP1000SM1310I ?
La distance maximale de transmission est de 10 km.
Quelle est la longueur d'onde de fonctionnement du Vivotek SFP1000SM1310I ?
La longueur d'onde de fonctionnement est de 1310 nm.
Le Vivotek SFP1000SM1310I est-il compatible avec tous les équipements réseau ?
Le Vivotek SFP1000SM1310I est compatible avec les équipements supportant les modules SFP standard, mais il est recommandé de vérifier la compatibilité avec votre équipement spécifique.
Comment installer le Vivotek SFP1000SM1310I ?
Pour installer le Vivotek SFP1000SM1310I, insérez le module dans le port SFP de votre équipement, puis assurez-vous qu'il est bien enclenché.
Que faire si le Vivotek SFP1000SM1310I ne fonctionne pas ?
Vérifiez que le module est correctement inséré, que les câbles sont en bon état et que l'équipement est sous tension. Si le problème persiste, essayez le module sur un autre port ou un autre appareil.
Le Vivotek SFP1000SM1310I nécessite-t-il une configuration spéciale ?
Non, le Vivotek SFP1000SM1310I fonctionne généralement sans configuration spéciale, mais certaines fonctionnalités avancées peuvent nécessiter des réglages selon l'équipement utilisé.
Quelle est la température de fonctionnement du Vivotek SFP1000SM1310I ?
La température de fonctionnement est comprise entre -40 °C et 85 °C.
Questions des utilisateurs sur SFP1000SM1310I Vivotek
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Module de transmission optique au format PDF gratuitement ! Retrouvez votre notice SFP1000SM1310I - Vivotek et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SFP1000SM1310I de la marque Vivotek.
MODE D'EMPLOI SFP1000SM1310I Vivotek

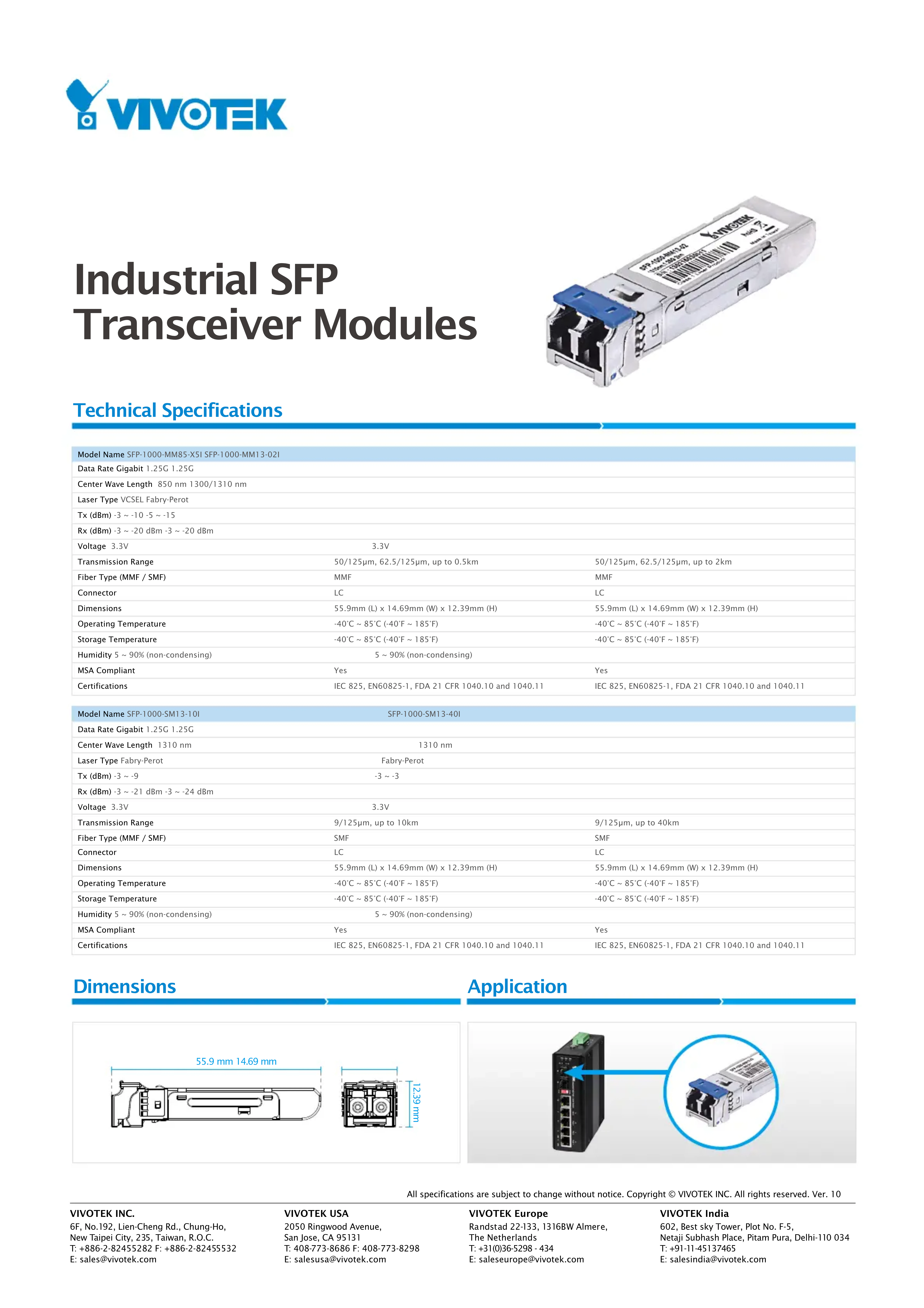

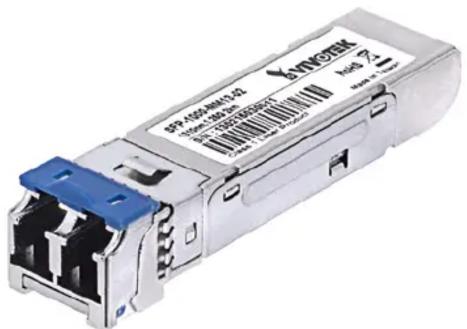

Industrial SFP Transceiver Modules
Model Name SFP-1000-MM85-X5I SFP-1000-MM13-02I
| Data Rate Gigabit 1.25G 1.25G | ||
| Center Wave Length 850 nm 1300/1310 nm | ||
| Laser Type VCSEL Fabry-Perot | ||
| Tx (dBm) -3 ~ -10 -5 ~ -15 | ||
| Rx (dBm) -3 ~ -20 dBm -3 ~ -20 dBm | ||
| Voltage 3.3V | 3.3V | |
| Transmission Range | 50/125μm, 62.5/125μm, up to 0.5km | 50/125μm, 62.5/125μm, up to 2km |
| Fiber Type (MMF / SMF) | MMF | MMF |
| Connector | LC | LC |
| Dimensions | 55.9mm (L) x 14.69mm (W) x 12.39mm (H) | 55.9mm (L) x 14.69mm (W) x 12.39mm (H) |
| Operating Temperature | -40°C ~ 85°C (-40°F ~ 185°F) | -40°C ~ 85°C (-40°F ~ 185°F) |
| Storage Temperature | -40°C ~ 85°C (-40°F ~ 185°F) | -40°C ~ 85°C (-40°F ~ 185°F) |
| Humidity 5 ~ 90% (non-condensing) | 5 ~ 90% (non-condensing) | |
| MSA Compliant | Yes | Yes |
| Certifications | IEC 825, EN60825-1, FDA 21 CFR 1040.10 and 1040.11 | IEC 825, EN60825-1, FDA 21 CFR 1040.10 and 1040.11 |
| Model Name SFP-1000-SM13-10I | SFP-1000-SM13-40I | |
| Data Rate Gigabit 1.25G 1.25G | ||
| Center Wave Length 1310 nm | 1310 nm | |
| Laser Type Fabry-Perot | Fabry-Perot | |
| Tx (dBm) -3 ~ -9 | -3 ~ -3 | |
| Rx (dBm) -3 ~ -21 dBm -3 ~ -24 dBm | ||
| Voltage 3.3V | 3.3V | |
| Transmission Range | 9/125μm, up to 10km | 9/125μm, up to 40km |
| Fiber Type (MMF / SMF) | SMF | SMF |
| Connector | LC | LC |
| Dimensions | 55.9mm (L) x 14.69mm (W) x 12.39mm (H) | 55.9mm (L) x 14.69mm (W) x 12.39mm (H) |
| Operating Temperature | -40°C ~ 85°C (-40°F ~ 185°F) | -40°C ~ 85°C (-40°F ~ 185°F) |
| Storage Temperature | -40°C ~ 85°C (-40°F ~ 185°F) | -40°C ~ 85°C (-40°F ~ 185°F) |
| Humidity 5 ~ 90% (non-condensing) | 5 ~ 90% (non-condensing) | |
| MSA Compliant | Yes | Yes |
| Certifications | IEC 825, EN60825-1, FDA 21 CFR 1040.10 and 1040.11 | IEC 825, EN60825-1, FDA 21 CFR 1040.10 and 1040.11 |

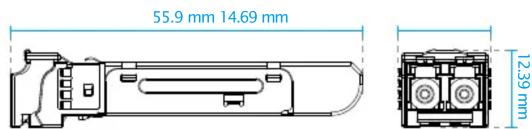

Dimensions
Application

