| Type de produit | Module emetteur-recepteur SFP |
| Marque | Vivotek |
| Modele | SFP1000SM1310 |
| Debit de donnees | 1,25 Gbit/s (Gigabit) |
| Longueur d'onde | 1310 nm |
| Type de laser | Fabry-Perot |
| Puissance d'emission (Tx) | -3 ~ -9 dBm |
| Puissance de reception (Rx) | -3 ~ -21 dBm |
| Tension d'alimentation | 3,3 V |
| Portee maximale | 10 km (fibre monomode 9/125 um) |
| Type de fibre | Fibre monomode (SMF) |
| Connecteur | LC duplex |
| Dimensions (L x l x H) | 55,9 x 14,69 x 12,39 mm |
| Temperature de fonctionnement | 0 degC ~ 70 degC |
| Temperature de stockage | -40 degC ~ 85 degC |
| Humidite de fonctionnement | 5 ~ 90 % (sans condensation) |
| Conformite MSA | Oui |
| Certifications | IEC 825, EN60825-1, FDA 21 CFR 1040.10 et 1040.11 |
| Entretien et nettoyage | Nettoyer les connecteurs optiques avec un kit adapte ; eviter tout contact direct avec les ports. |
| Securite | Produit laser de classe 1 (securise pour les yeux dans des conditions normales d'utilisation). |
| Reparabilite et pieces detachees | Module non reparables, remplacer en cas de dysfonctionnement. |
FOIRE AUX QUESTIONS - SFP1000SM1310 Vivotek
Ce module SFP est-il compatible avec mon switch ?
Ce module respecte la norme MSA (Multi-Source Agreement) et est compatible avec la plupart des switchs et routeurs disposant d'un port SFP. Verifiez toutefois les specifications de votre equipement pour la prise en charge du debit 1,25 Gbit/s et de la longueur d'onde 1310 nm.
Puis-je brancher le module a chaud (hot-pluggable) ?
Oui, les modules SFP sont conçus pour etre hot-pluggables. Vous pouvez les inserer ou les retirer sans eteindre l'equipement, a condition de respecter les consignes de securite (eviter les decharges electrostatiques).
Quelle est la distance maximale de transmission ?
Avec une fibre monomode 9/125 um, ce module peut atteindre 10 km. La portee reelle depend de la qualite de la fibre et des pertes dans le reseau.
Quelle est la tension d'alimentation requise ?
Le module fonctionne sous une tension de 3,3 V, fournie directement par le port SFP de l'equipement hote.
Comment nettoyer les connecteurs optiques du module ?
Utilisez un kit de nettoyage special pour fibres optiques (batonnet sans charpie, air comprime). Ne touchez jamais les surfaces optiques avec les doigts. Un nettoyage regulier garantit une attenuation minimale.
Ce module est-il monomode ou multimode ?
Le module SFP1000SM1310 est destine a la fibre monomode (SMF). Il utilise une longueur d'onde de 1310 nm et est optimise pour des distances allant jusqu'a 10 km.
Puis-je utiliser une fibre multimode avec ce module ?
Non, ce module est concu pour la fibre monomode. L'utiliser avec une fibre multimode peut entrainer des pertes de signal importantes et reduire la portee. Veillez a utiliser le type de fibre approprie.
Quelles sont les certifications de securite ?
Le module est certifie IEC 825, EN60825-1 et FDA 21 CFR 1040.10 et 1040.11. Il s'agit d'un produit laser de classe 1, sans danger pour les yeux en utilisation normale.
Comment installer le module SFP dans mon equipement ?
1. Eteignez l'equipement si possible (ou utilisez un bracelet antistatique). 2. Ouvrez le levier du module en position horizontale. 3. Inserez le module dans le port SFP en poussant doucement jusqu'au clic. 4. Abaissez le levier pour verrouiller. 5. Branchez le connecteur LC de la fibre. Consultez le manuel de votre equipement pour les details.
Que faire en cas de dysfonctionnement du module ?
Verifiez d'abord la compatibilite, l'installation et la proprete des connecteurs. Si le probleme persiste, le module n'est pas reparables. Remplacez-le par un module identique ou compatible. Contactez le support technique de Vivotek pour plus d'informations.
Questions des utilisateurs sur SFP1000SM1310 Vivotek
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Module réseau au format PDF gratuitement ! Retrouvez votre notice SFP1000SM1310 - Vivotek et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SFP1000SM1310 de la marque Vivotek.
MODE D'EMPLOI SFP1000SM1310 Vivotek

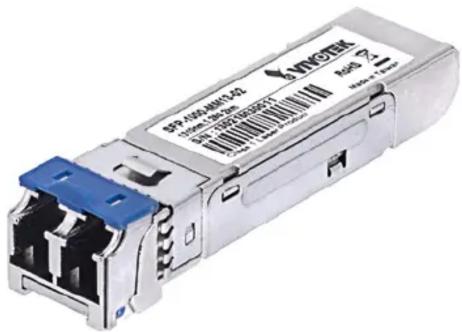

SFP Transceiver Modules
Model Name SFP-1000-MM85-X5 SFP-1000-MM13-02
Data Rate Gigabit 1.25G 1.25G
Center Wave Length 850 nm 1300/1310 nm
Laser type VCSEL Fabry-Perot
Tx -3 \~ -10 dBm -5 \~ -15 dBm
Rx -3 \~ -20 dBm -3 \~ -20 dBm
| Voltage | 3.3V | 3.3V |
| Transmission Range | 50/125μm, 62.5/125μm, up to 0.5km | 50/125μm, 62.5/125μm, up to 2km |
| Fiber Type (MMF / SMF) | MMF | MMF |
| Connector | LC | LC |
| Dimensions | 55.9mm (L) x 14.69mm (W) x 12.39mm (H) | 55.9mm (L) x 14.69mm (W) x 12.39mm (H) |
| Operating Temperature | 0°C ~ 70°C (32°F ~ 158°F) | 0°C ~ 70°C (32°F ~ 158°F) |
| Storage Temperature | -40°C ~ 85°C (-40°F ~ 185°F) | -40°C ~ 85°C (-40°F ~ 185°F) |
| Humidity | 5 ~ 90% (non-condensing) | 5 ~ 90% (non-condensing) |
| MSA Compliant | Yes | Yes |
| Certifications | IEC 825, EN60825-1, FDA 21 CFR 1040.10 and 1040.11 | IEC 825, EN60825-1, FDA 21 CFR 1040.10 and 1040.11 |
Model Name SFP-1000-SM13-10 SFP-1000-SM13-40
| Data Rate Gigabit 1.25G 1.25G | ||
| Center Wave Length 1310 nm | 1310 nm | |
| Laser type Fabry-Perot Fabry-Perot | ||
| Tx -3 ~ -9 dBm | -3 ~ 3 dBm | |
| Rx -3 ~ -21 dBm -3 ~ -24 dBm | ||
| Voltage | 3.3V | 3.3V |
| Transmission Range | 9/125μm, up to 10km | 9/125μm, up to 40km |
| Fiber Type (MMF / SMF) | SMF | SMF |
| Connector | LC | LC |
| Dimensions | 55.9mm (L) x 14.69mm (W) x 12.39mm (H) | 55.9mm (L) x 14.69mm (W) x 12.39mm (H) |
| Operating Temperature | 0°C ~ 70°C (32°F ~ 158°F) | 0°C ~ 70°C (32°F ~ 158°F) |
| Storage Temperature | -40°C ~ 85°C (-40°F ~ 185°F) | -40°C ~ 85°C (-40°F ~ 185°F) |
| Humidity | 5 ~ 90% (non-condensing) | 5 ~ 90% (non-condensing) |
| MSA Compliant | Yes | Yes |
| Certifications | IEC 825, EN60825-1, FDA 21 CFR 1040.10 and 1040.11 | IEC 825, EN60825-1, FDA 21 CFR 1040.10 and 1040.11 |

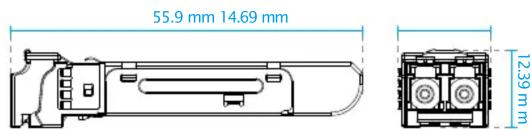

Dimensions

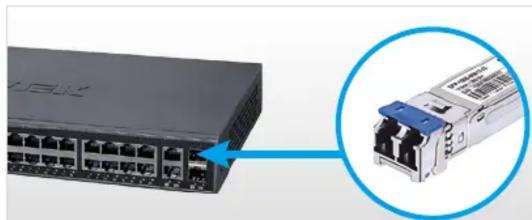

Application

