| Type | Haut-parleur 2 voies passif |
| Marque | Citronic |
| Modèle | CX2008 |
| Puissance RMS | 200 W |
| Puissance max | 400 W (5 min) |
| Impédance | 8 Ω |
| Réponse en fréquence | 60 Hz - 20 kHz (-3 dB) |
| Sensibilité | 95 dB (1W/1m) |
| Dispersion | 55-100° x 50° (H x V) |
| Haut-parleur grave | 2 x 150 mm (6") |
| Haut-parleur aigu | Compression driver à diaphragme titane 44 mm |
| Connecteur | 1 x Speakon NL4 |
| Matériau du coffret | Contreplaqué russe premium |
| Finition | Peinture texturée noire |
| Grille | Acier revêtu par poudre |
| Points de suspension | Oui (flying points) |
| Embase pour pied | Oui, 35 mm ∅ |
| Utilisation | Enceinte polyvalente : sonorisation, monitoring, array |
| Poids | 15,2 kg |
| Dimensions (L x H x P) | 330 x 308 x 502 mm |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Sécurité | Ne pas exposer à l'humidité ni aux chocs |
| Réparabilité | Confier à un professionnel agréé |
FOIRE AUX QUESTIONS - CX2008 Citronic
Quelle est la puissance nominale du CX2008 ?
La puissance RMS est de 200 W et la puissance maximale de 400 W (pendant 5 minutes).
Comment connecter le CX2008 à un amplificateur ?
Utilisez un câble Speakon NL4 branché sur le connecteur d'entrée. Assurez-vous que l'impédance totale du système corresponde à l'amplificateur (8 Ω).
Quels types d'utilisation sont possibles avec le CX2008 ?
Grâce à son coffret multi-angle, il peut être utilisé en monitoring de scène, en array vertical ou en sonorisation classique sur pied.
Quel est le poids et les dimensions du CX2008 ?
Il pèse 15,2 kg et mesure 330 x 308 x 502 mm (L x H x P).
Quelle est la dispersion sonore du CX2008 ?
La dispersion horizontale est de 55 à 100° et verticale de 50°, offrant une large couverture.
Comment entretenir le CX2008 ?
Nettoyez la grille et le coffret avec un chiffon doux et sec. Évitez les produits chimiques. Vérifiez régulièrement les connexions.
Quelles précautions de sécurité prendre avec le CX2008 ?
Ne pas exposer à l'humidité, aux températures extrêmes ou aux chocs. Assurez-vous que le système est hors tension avant de connecter/déconnecter.
Le CX2008 peut-il être monté sur un pied ?
Oui, il dispose d'une embase pour pied de 35 mm de diamètre, compatible avec la plupart des pieds d'enceinte.
Quels sont les haut-parleurs utilisés dans le CX2008 ?
Il utilise deux woofers de 150 mm (6") pour les graves et un compression driver à diaphragme titane de 44 mm pour les aigus.
Où trouver des pièces de rechange pour le CX2008 ?
Contactez le service après-vente de Citronic ou un revendeur agréé. Les pièces comme les haut-parleurs ou le connecteur Speakon sont disponibles sur demande.
Questions des utilisateurs sur CX2008 Citronic
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice CX2008 - Citronic et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CX2008 de la marque Citronic.
MODE D'EMPLOI CX2008 Citronic

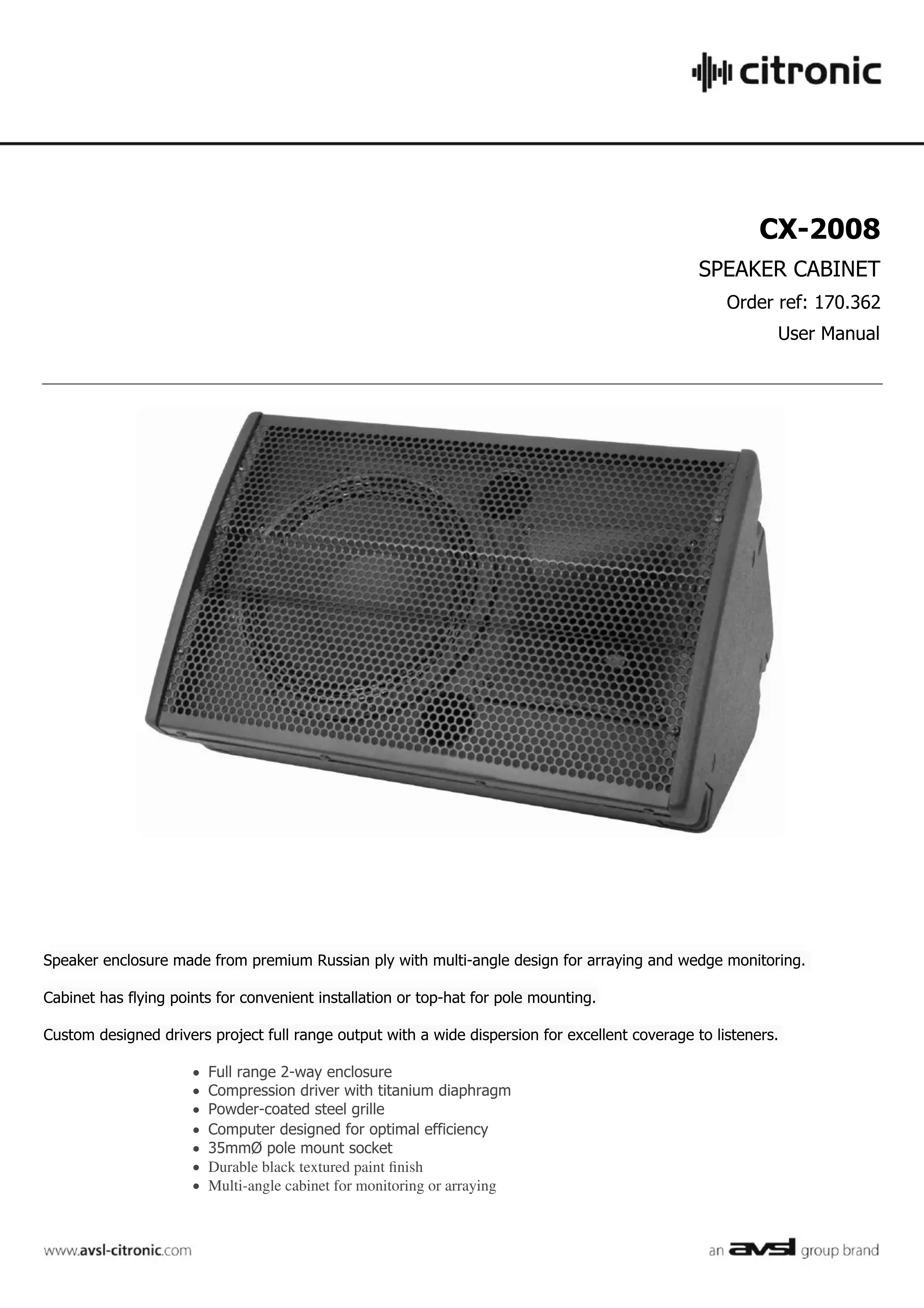

CX-2008
SPEAKER CABINET
Order ref: 170.362
User Manual


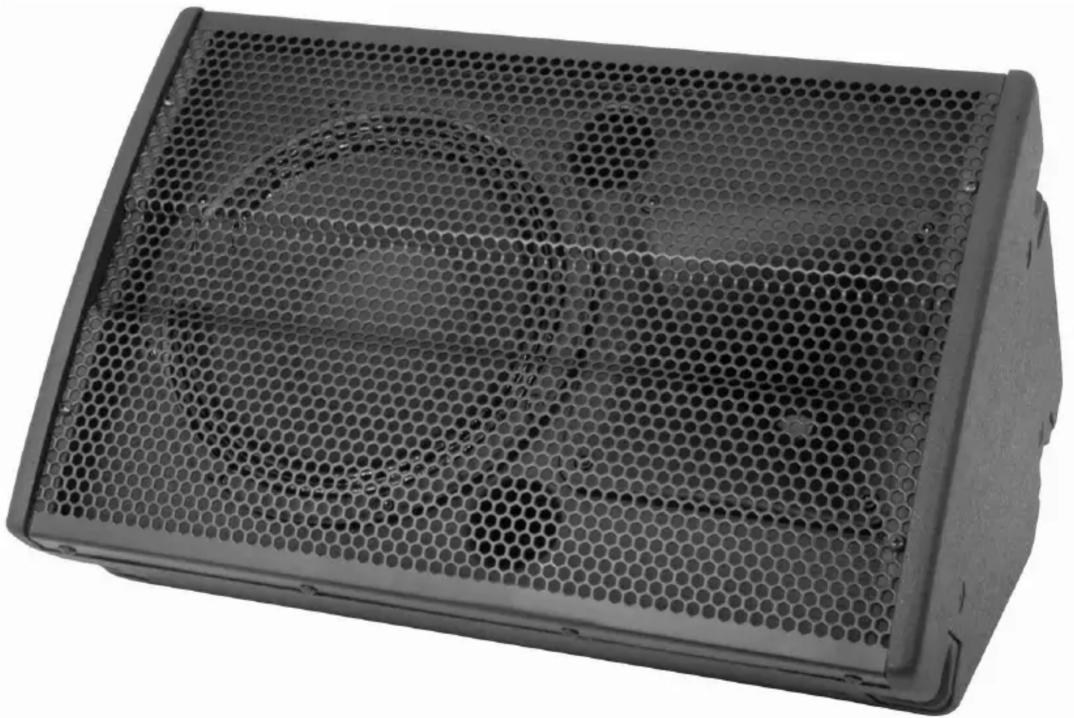

Black rectangular electronic device with hexagonal grid pattern and circular vented area (no text or symbols visible)Speaker enclosure made from premium Russian ply with multi-angle design for arraying and wedge monitoring.
Cabinet has flying points for convenient installation or top-hat for pole mounting.
Custom designed drivers project full range output with a wide dispersion for excellent coverage to listeners.
• Full range 2-way enclosure
- Compression driver with titanium diaphragm
- Powder-coated steel grille
• Computer designed for optimal efficiency
- 35mm∅ pole mount socket
• Durable black textured paint finish
- Multi-angle cabinet for monitoring or arraying
Specifications
| Power RMS | 200W |
| Power Max | 400W (5 minutes max) |
| LF driver | 2 x 150mm∅ (6") |
| HF driver | Compression driver with 44mm∅ titanium diaphragm |
| Impedance | 8Ω |
| Frequency response (-3dB) | 60Hz - 20KHz |
| Sensitivity (1W/1m) | 95dB |
| Dispersion (H x V) | 55-100° x 50° |
| Connector | 1 x Speakon® (NL 4) |
| Dimensions | 330 x 308 x 502mm |
| Weight | 15.2kg |
Technical drawings


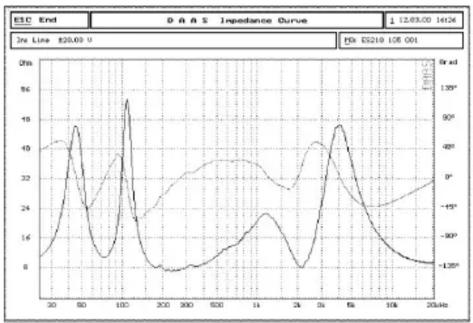

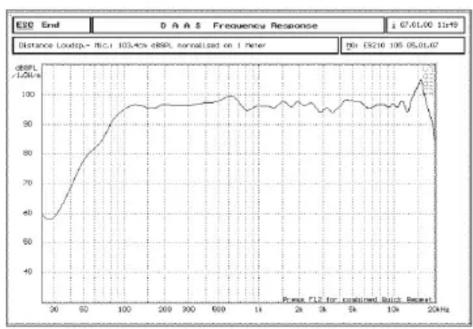

Frequency response - Magnitude Impedance - Magnitude
line
DAS Frequency Response | Frequency (Hz) | dSFL (100% of total) | | :--- | :--- | | 20 | 40 | | 50 | 70 | | 100 | 95 | | 200 | 98 | | 300 | 99 | | 600 | 99 | | 100 | 98 | | 1k | 97 | | 2k | 96 | | 3k | 95 | | 5k | 94 | | 10k | 93 | | 200k | 92 | Peak FUT for combined Signal Reset Date: E216 105 05:01:47 Time: 07:01:00 11:49
line
ESC End | Time | Amplitude (dB) | Phase Angle (°) | |---|---|---| | 20 | 10 | -135° | | 50 | 48 | -90° | | 80 | 18 | -48° | | 110 | 10 | -90° | | 140 | 56 | -48° | | 170 | 18 | -90° | | 200 | 8 | -48° | | 230 | 14 | -90° | | 260 | 32 | -48° | | 290 | 16 | -90° | | 320 | 24 | -48° | | 350 | 14 | -90° | | 380 | 56 | -48° | | 410 | 18 | -90° | | 440 | 10 | -48° | | 470 | 48 | -90° | | 500 | 16 | -48° | | 530 | 24 | -90° | | 560 | 14 | -48° | | 590 | 56 | -48° | | 620 | 18 | -90° | | 650 | 10 | -48° | | 680 | 48 | -90° | | 710 | 16 | -48° | | 740 | 24 | -90° | | 770 | 14 | -48° | | 800 | 56 | -48° | | 830 | 18 | -90° | | 860 | 10 | -48° | | 890 | 48 | -90° | | 920 | 16 | -48° | | 950 | 24 | -90° | | 980 | 14 | -48° | | 1010 | 56 | -48° | | 1040 | 18 | -90° | | 1070 | 10 | -48° | | 1100 | 48 | -90° | | 1130 | 16 | -48° | | 1160 | 24 | -90° | | 1190 | 14 | -48° | | 1220 | 56 | -48° | | 1250 | 18 | -90° | | 1280 | 10 | -48° | | 1310 | 48 | -90° | | 1340 | 16 | -48° | | 1370 | 24 | -90° | | 1400 | 14 | -48° | | 1430 | 56 | -48° | | 1460 | 18 | -90° | | 1490 | 10 | -48° | | 1520 | 48 | -90° | | 1550 | 16 | -48° | | 1580 | 24 | -90° | | 1610 | 14 | -48° | | 1640 | 56 | -48° | | 1670 | 18 | -90° | | 1700 | 10 | -48° | | 1730 | 48 | -90° | | 1760 | 16 | -48° | | 1790 | 24 | -90° | | 1820 | 14 | -48° | | 1850 | 56 | -48° | | 1880 | 18 | -90° | | 1910 | 10 | -48° | | 1940 | 48 | -90° | | 1970 | 24 | -48° | | 2000 | 14 | -90° | | 2030 | 56 | -48° | | 2060 | 18 | -90° | | 2090 | 10 | -48° | | 2120 | 48 | -90° | | 2150 | 24 | -48° | | 2180 | 14 | -90° | | 2210 | 56 | -48° | | 2240 | 18 | -90° | | 2270 | 10 | -48° | | 2300 | 48 | -90° | | 2330 | 24 | -48° | | 2360 | 14 | -90° | | 2390 | 56 | -48° | | 2420 | 18 | -90° | | 2450 | 10 | -48° | | 2480 | 48 | -90° | | 2510 | 24 | -48° | | 2540 | 14 | -90° | | 2570 | 56 | -48° | | 2600 | 18 | -90° | | 2630 | 10 | -48° | | 2660 | 48 | -90° | | 2690 | 24 | -48° | | 2720 | 14 | -90° | | 2750 | 56 | -48° | | 2780 | 18 | -90° | | 2810 | 10 | -48° | | 2840 | 48 | -90° | | 2870 | 24 | -48° | | 2900 | 14 | -90° | | 2930 | 56 | -48° | | 2960 | 18 | -90° | | 2990 | 10 | -48° | | Note: The data is in dB for the last two times (after the first two points). The chart displays 'D & S Impedance Curve' with a secondary axis labeled 'Time Line' and 'End'. The values are estimated based on the current data point. The chart is divided into three sections: 'Time Line', 'Phase Angle', and 'Phase Angle'.Distortion - Magnitude Waterfall - Magnitude
line

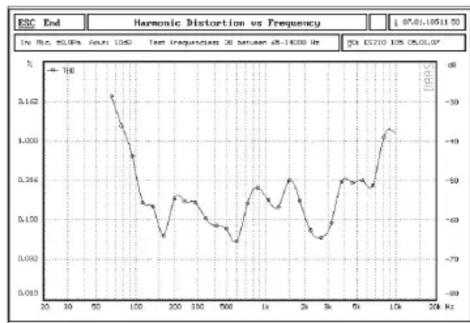

| Frequency (Hz) | Harmonic Distortion (%) | | -------------- | ------------------------ | | 20 | 3.142 | | 30 | 1.000 | | 50 | 0.100 | | 100 | 0.080 | | 200 | 0.100 | | 500 | 0.150 | | 1k | 0.266 | | 2k | 0.100 | | 5k | 0.266 | | 10k | 0.150 | | 20k | 3.142 |
line
| Frequency (Hz) | Value | | -------------- | ----- | | 0 | 85 | | 14 | 95 | | 28 | 100 | | 52 | 105 | | 76 | 110 | | 100 | 115 | | 240 | 120 |

