Type de produit	Adaptateur de voyage universel
Tension d'entrée	100 - 240 V~, 50/60 Hz
Puissance maximale	110 V : 660 W / 230 V : 1380 W
Sorties USB	2 ports, 5 V = 2,1 A maxi
Types de prises	Australie/Chine/Nouvelle-Zélande, États-Unis/Royaume-Uni/Europe
Fusible	T6A, 250 V, 6 A, ∅ 3,6x10 mm
Garantie	2 ans à partir de la date d'achat
Utilisation	Intérieur uniquement, avec appareils à double isolation électrique
Matériau	Plastique ignifugé
Couleur	Blanc
Pays d'origine	Allemagne
Distributeur	Waagen-Schmitt GmbH, Hambourg, Allemagne
Normes	Directives 2014/30/UE, 2014/35/UE, 2011/65/UE

FOIRE AUX QUESTIONS - KW 1701 ADE

Comment sélectionner le type de prise sur l'adaptateur KW 1701 ?

Utilisez le bouton coulissant pour choisir la position correspondant à votre pays : USA/AUST (Australie/Chine/Nouvelle-Zélande), UK (Royaume-Uni) ou EUROPE (position centrale). Assurez-vous que les contacts sont bien alignés avant de brancher.

Puis-je utiliser l'adaptateur avec un appareil de forte puissance comme un réfrigérateur ?

Non, l'adaptateur est conçu pour des appareils d'une puissance maximale de 1380 W sous 230 V ou 660 W sous 110 V. Ne l'utilisez pas avec des appareils à forte consommation (réfrigérateurs, chauffages, etc.).

Comment remplacer le fusible de l'adaptateur ?

Si le témoin LED ne s'allume pas, débranchez l'adaptateur et l'appareil, puis remplacez le fusible défectueux (FUSE) par le fusible de rechange (SPARE FUSE) situé dans le compartiment. Le fusible doit être de type T6A, 250 V, 6 A, dimensions ∅ 3,6x10 mm.

L'adaptateur KW 1701 est-il un transformateur de tension ?

Non, cet adaptateur n'est pas un transformateur. Il convertit uniquement la forme de la prise. Assurez-vous que votre appareil accepte les tensions de 110-230 V~ ou qu'il peut être configuré pour ces tensions.

Puis-je recharger mon téléphone via les ports USB ?

Oui, l'adaptateur dispose de deux sorties USB fournissant 5 V / 2,1 A maxi. Vous pouvez y brancher vos appareils USB (smartphones, tablettes, etc.).

Que faire si l'adaptateur dégage de la fumée ou une odeur inhabituelle ?

Débranchez immédiatement l'adaptateur de la prise secteur et cessez de l'utiliser. Ne le touchez pas avec les mains mouillées. Contactez votre revendeur pour un échange ou une réparation.

L'adaptateur peut-il être utilisé à l'extérieur ?

Non, l'adaptateur est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'humidité, à la pluie ou à des températures extrêmes.

Comment éliminer l'adaptateur en fin de vie ?

Ne jetez pas l'appareil dans les déchets ménagers. Remettez-le à une entreprise de recyclage ou à votre déchetterie municipale conformément aux réglementations locales.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'achat. Elle couvre les défauts matériels et de fabrication. Pour l'utiliser, retournez l'article avec la preuve d'achat à votre revendeur.

Pourquoi le témoin LED ne s'allume-t-il pas alors que l'adaptateur est branché ?

Cela peut indiquer un fusible grillé ou une absence de tension. Vérifiez d'abord la prise secteur, puis remplacez le fusible comme indiqué dans la question 3. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI KW 1701 ADE

Adaptateur de voyage universel

Cet adaptateur de voyage convient à la majorité des appareils électroniques d'une puissance nominale allant jusqu'à 1380 W sous 230 V\~ ou jusqu'à 660 W sous 110 V\~, mais ne doit être utilisé qu'en intérieur et qu'avec des appareils à double isolation électrique.

Procédez en conformité avec les prescriptions locales lors de l'utilisation de l'adaptateur de voyage.

ATTENTION : Cet adaptateur de voyage universel n'est pas un transformateur. Assurez-vous que l'appareil à connecter peut être alimenté par des tensions de 110 – 230 V\~ ou qu'il peut être configuré pour de telles tensions.

ATTENTION : En cas de développement de fumée, d'odeurs ou de phénomènes inhabituels, débranchez immédiatement l'appareil du réseau électrique.

• N'utilisez jamais l'adaptateur pour alimenter des appareils à forte consommation, tels que réfrigérateurs, chauffages électriques d'appoint, etc.
• Ne touchez jamais l'adaptateur si vous avez les mains mouillées.
• N'introduisez jamais d'objets métalliques (par ex. des fils) dans l'appareil.

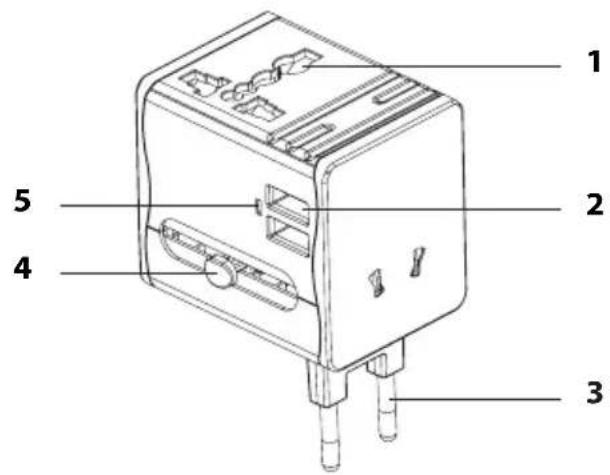

Vue d'ensemble

Australie/Chine/Nouvelle-Zélande

États-Unis Royaume-Uni Europe

1 Prise de courant multiple pour appareil externe
2 Sorties USB (2)
3 Prise européenne
4 Bouton coulissant pour la sélection du type de prise
5 Témoin d'alimentation (s'allume dès que l'adaptateur est branché sur une prise de courant du secteur)

Utilisation

1. Poussez le bouton coulissant complètement vers l'avant, à la position USA/AUST.
2. Assurez-vous que les contacts de la prise sont bien parallèles (le cas échéant, redressez prudemment les contacts à la main).
3. Branchez l'adaptateur sur une prise secteur et branchez ensuite l'appareil à alimenter sur l'adaptateur.
4. Débranchez toujours l'adaptateur de voyage universel de la prise secteur après utilisation. Ne le laissez pas branché dans la prise secteur.

Australie/Chine/ Nouvelle-Zélande

1. Poussez le bouton coulissant complètement vers l'avant, à la position USA/AUST.
2. Assurez-vous que les contacts de la prise sont bien inclinés en V (le cas échéant, inclinez prudemment les contacts à la main).
3. Branchez l'adaptateur sur une prise secteur et branchez ensuite l'appareil à alimenter sur l'adaptateur.
4. Débranchez toujours l'adaptateur de voyage universel de la prise secteur après utilisation. Ne le laissez pas branché dans la prise secteur.

1. Poussez le bouton coulissant complètement vers l'avant, à la position UK.

2. Faites remonter totalement la tige isolée de prise de terre.

3. Branchez l'adaptateur sur une prise secteur et branchez ensuite l'appareil à alimenter sur l'adaptateur.

4. Débranchez toujours l'adaptateur de voyage universel de la prise secteur après utilisation. Ne le laissez pas branché dans la prise secteur.

Europe

1. Faites passer le bouton coulissant à la position centrale EUROPE.
2. Appuyez sur le bouton coulissant et faites ressortir complètement la prise européenne.
3. Branchez l'adaptateur sur une prise secteur et branchez ensuite l'appareil à alimenter sur l'adaptateur.
4. Débranchez toujours l'adaptateur de voyage universel de la prise secteur après utilisation. Ne le laissez pas branché dans la prise secteur.

Si le témoin LED ne s'allume pas alors que la prise secteur est sous tension :

1. Si un appareil consommateur est branché sur l'adaptateur, débranchez-le et débranchez ensuite l'adaptateur de la prise secteur.

2. Remplacez le fusible B (FUSE) par le fusible de remplacement A (SPARE FUSE).

Type de fusible et dimensions : T6A, 250 V, 6 A, ∅ 3,6x10 mm

N'utilisez jamais l'adaptateur de voyage sans un fusible en bon état inséré dans son compartiment.

Caractéristiques techniques

Modèle : Adaptateur de voyage universel KW 1701

Tension d'entrée : 100 - 240 V\~, 50/60 Hz

Puissance maximale : 110 V-660 W/230 V-1380 W

Sortie USB : 5 V = 2,1 A maxi.

Distributeur (n'effectuant Waagen-Schmitt GmbH, Hammer Steindamm 27-29

pas les réparations) : 22089 Hambourg, Allemagne, 11/2017

Déclaration de conformité : Par la présente, la société Waagen-Schmitt GmbH déclare que l'adaptateur de voyage universel KW1701 est conforme aux directives 2014/30/UE, 2014/35/UE et 2011/65/UE.

La déclaration perd sa validité si l'appareil subit une modification sans notre accord. Hambourg, décembre 2017/Waagen-Schmitt GmbH

Garantie

La société Waagen-Schmitt GmbH garantit la prise en charge gratuite de défauts matériels ou de fabrication pendant 2 ans à partir de la date d'achat, par une réparation ou un remplacement. Dans le cas où vous souhaitez faire usage de cette garantie, veuillez remettre l'article ainsi que la preuve d'achat (en indiquant les raisons de votre réclamation) à votre revendeur.

Mise au rebut

• Éliminez les emballages en fonction de leur nature.
• Éliminez les articles en conformité avec les consignes en vigueur dans votre pays. Ne jetez en aucun cas l'appareil dans les déchets ménagers. Remettez l'appareil en fin de vie à une entreprise de recyclage ou à votre déchetterie municipale. Pour plus d'informations, adressez-vous à votre service de collecte local ou à votre municipalité.
