MODE D'EMPLOI GTAL302 GlobalTronics

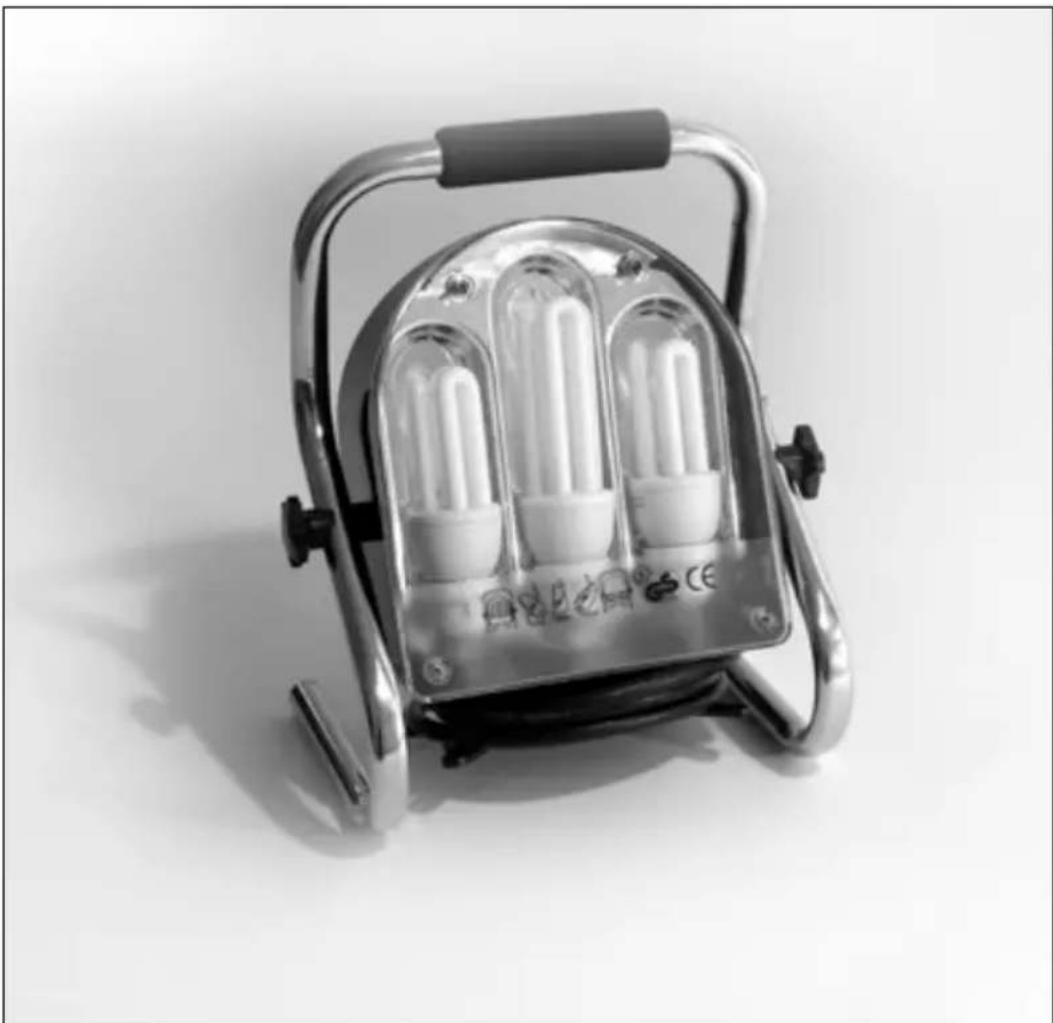

• à ampoule à économie d'énergie Arbeitsleuchte.book Seite 1 Dienstag, 11. August 2009 1:18 132 Veuillez lire attentivement des informations ci-après et conserver cette noti- ce d'utilisation afin de pouvoir le consulter plus tard si vous en avez besoin. Veuillez joindre cette notice d'utilisation quand vous transmettez cet appa- reil à une autre personne. Utilisation conforme Le luminaire de travail est destiné à l'éclairage à l'intérieur et l'extérieur. Il est possible de raccorder d'autres appareils grâce aux prises au dos (par exemple un fer à souder ou un pistolet à colle,
• ) Cet appareil a été mis au point pour l'emploi privé et ne convient pas à une utili- sation professionnelle. Risque pour les enfants et autres personnes Les enfants et personnes incapables d'utiliser cet appareil de manière sûre en raison de leurs capacités physiques, sensorielles ou mentales, ou incapables à cause d'un manque d'expérience ou de connaissance ne sont pas autorisés à utiliser cet appareil. Les enfants doivent être surveillés afin d'assurer qu'ils ne jouent pas avec l'appa- reil. Gardez le matériau d'emballage hors de la portée des enfants. Il existe un risque d'asphyxie quand le matériel est avalé. Veillez à ce que personne ne passe les sacs joints sur la tête. Sommaire Sécurité Sécurité p. 2

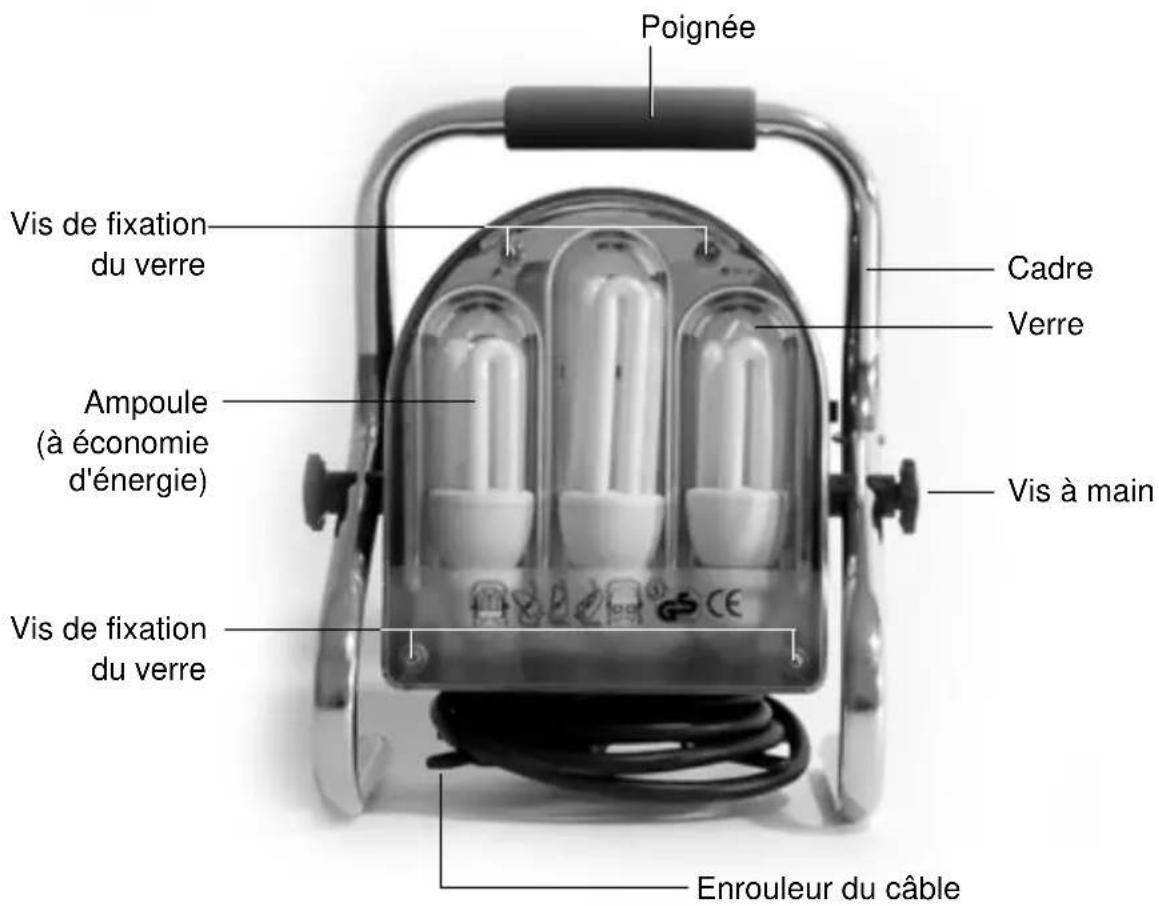

• Composants et éléments de commande p. 4
• Première utilisation p. 5
• Utilisation p. 6
• Remplacement des ampoules p. 7
• Nettoyage p. 8
• Tableau d'identification de défauts p. 9
• Caractéristiques techniques p. 9
• Déclaration de conformité p. 9
• Mise au rebut p. 9
• Conditions de la Garantie p. 10
• Carte de Garantie Arbeitsleuchte.book Seite 2 Dienstag, 11. August 2009 1:18 133 Risque électrique Posez ce luminaire de travail toujours sur une surface sèche. Ne le posez jamais près d'un lavabo, d'une mare ou autre lieu humide. Le luminaire est protégé contre les projections d'eau, mais il ne doit jamais être immergé dans de l'eau ou un autre liquide. Risque d'électrocution ! Raccordez le luminaire uniquement à une prise installée correctement avec mise à la terre et une tension correspondant aux caractéristiques techniques. La prise doit être bien accessible pour que vous puissiez retirer la fiche murale en cas d'urgence. Le luminaire de travail est protégé contre les projections d'eau et convient donc pour l'utilisation à l'extérieur. Il sera toutefois mieux de poser le luminaire sous un auvent si possible afin de le protéger contre la pluie et autres précipitations. Ne mettez pas le luminaire sous tension : - quand la lampe, le câble d'alimentation ou la fiche est endommagé ; - quand le luminaire est tombé par terre. Evitez d'endommager le câble d'alimentation sur une arête tranchante ou un objet chaud. Contrôlez régulièrement le verre du luminaire. Remplacez-le s'il présente des fissures ou entailles, car il n'est plus protégé contre les projections d'eau et infil- trations. Retirez la fiche secteur de la prise murale : - quand vous n'utilisez pas le luminaire de travail ; - avant de remplacer une ampoule ; - en cas d'un défaut manifeste durant le fonctionnement, par exemple quand vous constatez de la fumée, une odeur de brûlé, etc. - lors d'un orage. Tirez toujours par la fiche, non pas par le câble. Ne modifiez ni réparez l'appareil. Consultez un spécialiste. Le câble d'alimentation de cet appareil doit être remplacé par le fabricant, son représentant S A V ou un spécialiste compétent quand il est endommagé afin de prévenir des risques. Les appareils raccordés au luminaire sont mis hors tensions seulement quand la fiche est retirée seulement. Risque de brûlures et d'incendie Le luminaire se réchauffe à l'emploi. Laissez-le refroidir avant de remplacer un luminaire défectueux. Risque de brûlures ! N'utilisez pas ce luminaire dans un environnement où il y a un risque d'incendie ou d'explosions. Gardez les matériaux inflammables à l'abri du luminaire. Ne suspendez jamais des matériaux inflammables au dessus du luminaire, ne le couvrez pas. N'utilisez pas le luminaire sans le verre. Arbeitsleuchte.book Seite 3 Dienstag, 11. August 2009 1:18 134 Autres risques de blessures Ne fixez pas la lumière. Evitez le risque de trébuchement quand vous guidez le câble. Attention - dommages matériels Utilisez exclusivement les ampoules précisées dans les caractéristiques techni- ques. N'utilisez pas d'ampoules à incandescence. La puissance totale des appareils raccordés ne doit pas dépasser 3500 W. Ne nettoyez pas cet appareil avec des détergents récurrents, abrasifs ou agres- sifs, no avec de la laine de fer. Vous risquez d'endommager les surfaces. Face avant Composants et éléments de commande Cadre Poignée Vis à main Vis de fixation du verre Ampoule (à économie d'énergie) Verre Enrouleur du câble Vis de fixation du verre Eléments fournis : Lampe pour travaux 3 Ampoules à économie d'ènergie Notice d'utilisation avec garantie Arbeitsleuchte.book Seite 4 Dienstag, 11. August 2009 1:18 135 Face arrière Information La lampe pour travaux est protégé contre les projections d'eau. Les caches de protection de l'interrupteur marche/arrêt et des prises doivent être instal- lées et intactes. Déballer et retirer la protection de transport DANGER N'utilisez jamais la lampe sans le verre. p. 11

1. Sortez la lampe de son emballage et retirez tout le matériau d'emballage.

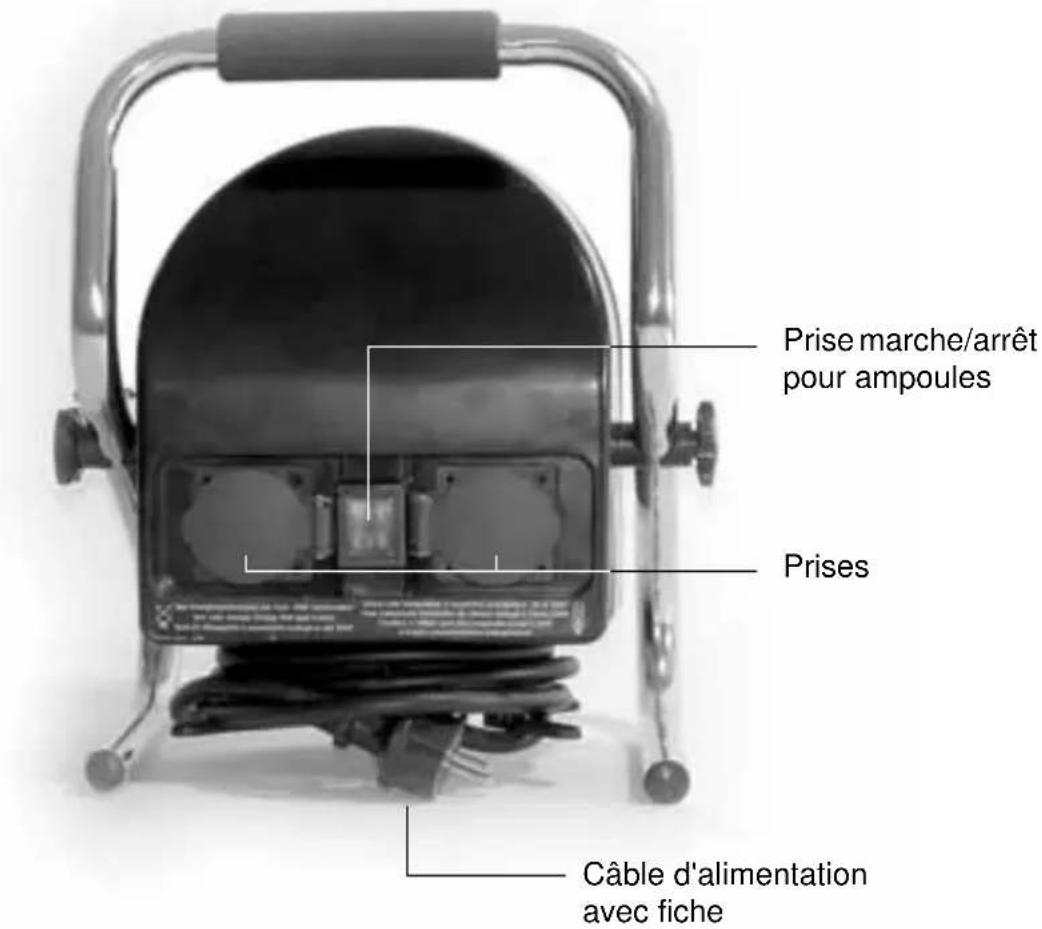

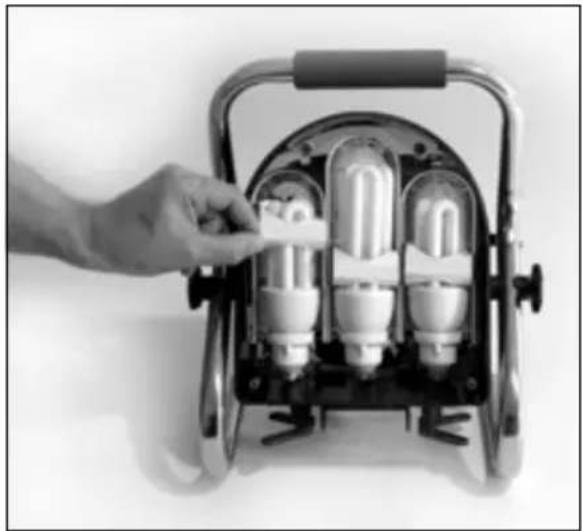

A l'usine, chaque ampoule a été enveloppée d'une protection de transport en carton. Celle-ci doit impérativement être enlevée avant usage. Première utilisation Câble d'alimentation avec fiche Prise marche/arrêt pour ampoules Prises Arbeitsleuchte.book Seite 5 Dienstag, 11. August 2009 1:18 136 Pose et raccordement DANGER - Posez le luminaire toujours sur une surface sèche, évitez la proximité de sources d'humidité comme les lavabos. N'immergez jamais le luminaire dans de l'eau ou d'autres liquides. Risque d'électrocution ! - Le luminaire de travail est protégé contre les projections d'eau, et il convient donc pour une utilisation à l'extérieur. Posez le luminaire sous un auvent si possible afin de le protéger contre la pluie et autres précipi- tations.

1. Déroulez le câble entièrement.

2. Posez le luminaire de travail sur une surface sèche, plane et solide.

3. Insérez la fiche secteur dans une prise avec mise à la terre.

Le luminaire est prêt à l'emploi. Allumer et éteindre le luminaire de travail Le luminaire de travail est équipé de deux interrupteurs marche/arrêt permettant de régler la luminosité. Les interrupteurs se trouvent sur la face arrière, et la position actuelle est indiquée à l'aide de symboles au dos de l'interrupteur. O marche I arrêt Utilisation

2. Dévissez les quatre vis de fixation du

3. Démontez le verre.

4. Sortez la protection des ampoules.

5. Installez le verre à nouveau et

vissez-le. Interrupteur de droite (R) : pour allumer ou éteindre les deux ampoules à l'exté- rieur. Interrupteur de gauche (L) : pour allu- mer ou éteindre l'ampoule à l'intérieur.

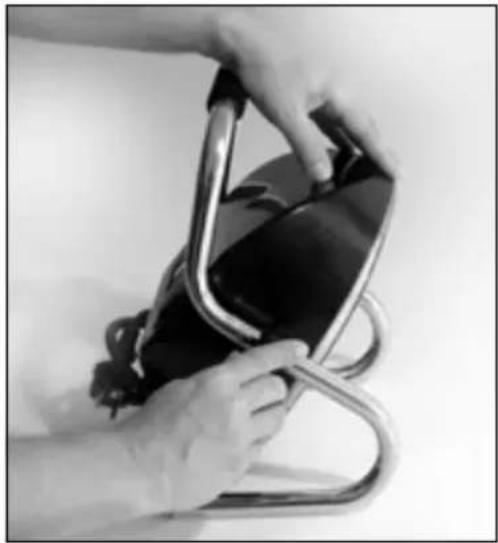

Arbeitsleuchte.book Seite 6 Dienstag, 11. August 2009 1:18 137 Information Il faudra éventuellement patienter quelques secondes pour que le luminaire développe toute sa puissance lumineuse. Cela n'est nullement un défaut, c'est propre aux lampes avec ampoules à économie d'énergie. Orienter le luminaire Utiliser les prises DANGER - La puissance totale des appareils raccordés ne doit pas dépasser 3500 W. - Ne raccordez pas de prises multiples ou intermédiaires au luminaire de travail. Information - Les prises sont équipées d'une sécurité pour enfants. Les deux broches de la fiche doivent être insérées simultanément. - Vous pouvez utiliser les deux prises simultanément. X Ouvrez le couvercle de la prise et insérez la fiche entièrement dans la prise. DANGER - Les ampoules chauffent durant l'utilisation. Laissez-les refroidir avant de remplacer une ampoule défectueuse. Risque de brûlures ! - Retirez la fiche secteur de la prise murale avant de remplacer une ampoule défectueuse. - N'utilisez jamais la lampe sans le verre. Remplacement des ampoules Il est possible de régler l'angle d'éclairage.

1. Dévissez l'une des vis manuelles en tour-

nant dans le sens contre la montre.

2. Orientez le luminaire dans l'angle

3. Serrez à nouveau la vis manuelle.

Arbeitsleuchte.book Seite 7 Dienstag, 11. August 2009 1:18 138 ATTENTION Utilisez uniquement des ampoules spécifiées dans les caractéristiques techniques. N'utilisez jamais des lampes à incandescence.

1. Eteignez le luminaire (les deux interrupteurs sur O) et retirez la fiche de la prise

murale. Patientez jusqu'à ce que le luminaire se refroidisse. DANGER - N'immergez jamais le luminaire de travail dans de l'eau ou un autre liqui- de. Risque d'électrocution ! - Les ampoules chauffent fortement lors de l'utilisation. Patientez qu'elles se refroidissent avant de nettoyer le luminaire. Risque de brûlures ! - Retirez la fiche secteur de la prise murale avant de nettoyer le luminaire ATTENTION

Ne nettoyez pas cet appareil avec des détergents récurrents, abrasifs ou agressifs, no avec de la laine de fer. Vous risquez d'endommager les surfa- ces.

1. Retirez la fiche secteur de la prise murale et patientez jusqu'à ce que le luminaire

refroidisse complètement.

2. Essuyez le luminaire de travail à l'aide d'un chiffon souple et légèrement humide.

Evitez des infiltrations de liquide dans le luminaire !

3. Le verre peut être nettoyé à l'aide d'un produit lave-vitres disponible dans le

2. Dévissez les quatre vis de fixation

du verre et démontez le verre.

3. Dévissez l'ampoule défectueuse et

remplacez-la par une neuve.

4. Installez le verre à nouveau et

fixez-le à l'aide des vis. Arbeitsleuchte.book Seite 8 Dienstag, 11. August 2009 1:18 139 Nom : Lampe pour travaux á ampoule à économie d'énergie GT-AL3-02 Tension secteur : 220 - 240 V ~ 50 Hz Classe de protection : I Protection contre les projections d'eau : IP44 2 prises de courant: 250 V, 16 A, IP44, max. 3500 W Ampoules : ampoules à économie d'énergie, 3x socle E27 Puissance maximale : 24 Watt (douille au centre), 18 Watt (douilles à l'extérieur) Luminosité : 4200 lumen total Poids : env. 2,2 kg Durée de vie des ampoules env. 5000 heures maximum La conformité de ce produit avec les normes prévues par la loi est garantie. Vous trou- verez la déclaration de conformité complète sur Internet sous www.gt-support.de. Triez les matériaux d'emballage avant de les jeter. Consultez l'organisation d'élimination de déchets si vous ne souhaitez plus utiliser l'appareil à propos des mesures adéquates de mise au rebut. Il n'est pas autorisé de jeter l'appareil avec les ordures ménagères. Tableau d'identification de défauts Défaut Cause possible et dépannage Aucune fonction. Est-ce que la fiche est insérée dans la prise? Uniquement une partie des ampou- les fonctionne. - Est-ce que l'interrupteur correct a été actionné? (voir page 6) - L' ampoule est-elle défectueuse? Les appareils raccordés au luminaire de travail ne fonctionnent pas. Est-ce que la fiche est entièrement insérée? Caractéristiques techniques Déclaration de conformité Mise au rebut Arbeitsleuchte.book Seite 9 Dienstag, 11. August 2009 1:18 1310 Chère cliente, cher client, Nos produits sont soumis à des contrôles de qualité rigoureux. Si malgré ces contrôles, votre appareil ne fonctionne pas correcte- ment, nous vous demandons de contacter le SAV indiqué ci-dessous. Dans le cas d‘une réclamation veuillez contacter notre hotline SAV au préalable par téléphone, qui vous renseignera sur les modalités. S‘il vous plaît, n‘envoyez pas votre article sans appel préalable ! Hotline de service : 01 40 82 92 26 Conditions de garantie (sans pour autant réduire les droits légaux) : La garantie a une durée maximum de 3 ans à compter de la date d'achat du produit. La garantie consiste soit en la réparation des défauts de matériaux et de fabrication ou en l'échange du produit. Ce service est gratuit. Les défauts doivent être signalés rapidement. Toute réclamation au delà de la durée de la garantie ne peut être prise en compte, sauf si elle intervient dans un délai de 2 semaines, à l'expiration de celle-ci. Vous devez envoyer le prduit défectueux accompagné de la carte de garantie et du ticket de caisse au service après-vente sans payer le port. Si le défaut est couvert par la garantie, vous recevrez l'appareil réparé ou un nouvel appareil. Ceci est également valable pour les réparations à domicile. Veuillez noter que notre garantie n'est plus valable en cas de défaut d'utilisation, de non suivi des mesures de sécurité, de force majeure, de piles coulantes, d'une tempé- rature ambiante trop élevée, si le produit a subi des chocs ou a fait l'objet d'une répa- ration par un SAV non mentionné sur la carte de garantie. Dans le cas d'un défaut non garanti, les frais de réparations seront à votre charge. Il est néanmoins possible de s'adresser au SAV mentionné. Conditions de la Garantie zeitlos service c/o Kleyling SAS Transports Internationaux RN 415 F-68600 Algolsheim Arbeitsleuchte.book Seite 10 Dienstag, 11. August 2009 1:18 1311 En cas d'utilisation de garantie, veuillez la remplir et l'envoyer impérativement avec le produit et le ticket de caisse. Valable pendant 3 ans à compter de la date d'achat du produit. CartedeGarantie Article: Lampe pour travaux á ampoule à économie d'énergie Dommages : Acheté chez : (joindre le ticket de caisse) Acheteur Nom : Rue : Code postal, lieu : Téléphone : Signature : Hotline de service : 01 40 82 92 26 zeitlos service c/o Kleyling SAS Transports Internationaux, RN 415, F-68600 Algolsheim E42189 S52/09 Arbeitsleuchte.book Seite 11 Dienstag, 11. August 2009 1:18 13Arbeitsleuchte.book Seite 12 Dienstag, 11. August 2009 1:18 13
