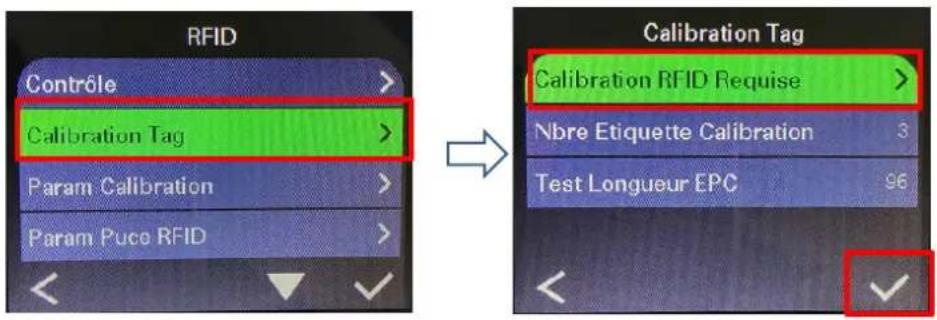

8.2 Étalonnage RFID (disponible pour TD-4650TNWBR et TD-4750TNWBR

1.1 Informations sur le produit

Avec son élégante conception, l’imprimante d’étiquettes TD-4650TNWB/4650TNWBR/4750TNWB/4750TNWBR peut gérer jusqu’à 300 m de ruban et de rouleaux d’étiquettes. Sa capacité interne en étiquettes 127 mm peut être augmentée grâce à un porte-rouleau externe lui permettant de gérer des rouleaux de 203,2 mm conçus pour les imprimantes d’étiquettes industrielles. Le capteur de marques noires amovible est compatible avec divers supports d’étiquette. L’imprimante utilise son moteur de polices hautes performances et de grande qualité Monotype Imaging

TrueType avec la police vectorielle CG Triumvirate Bold Condensed. Elle offre un choix de huit tailles de police bitmap alphanumérique différentes. La conception de micrologiciel flexible de l’imprimante permet aux utilisateurs de télécharger des polices TrueType supplémentaires depuis un ordinateur pour imprimer des étiquettes personnalisées. Elle prend également en charge la plupart des formats de codes-barres standards et peut imprimer des polices et codes-barres dans quatre directions.

1.2 Référence produit supplémentaire

Pour plus d’informations sur la création de programmes personnalisés pour votre imprimante d’étiquettes, consultez les « Command Reference Manuals » (Manuels de référence des commandes) de la page Manuels de votre modèle à l’adresse support.brother.com.2

2. Présentation des opérations

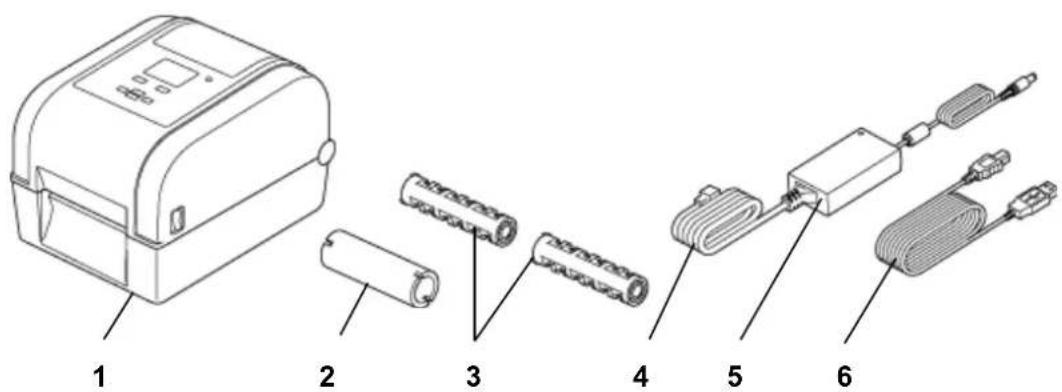

2.1 Déballer l’imprimante et vérifier les composants

Remarque Conservez le matériel d’emballage au cas où vous devriez expédier l’imprimante. Les composants inclus dans l’emballage sont les suivants :

2. Centre de papier du ruban de 25,4 mm

3. Deux broches de ruban de 25,4 mm

4. Cordon d’alimentation

5. Bloc d’alimentation à interrupteur universel externe

Si des composants manquent, contactez le service clientèle du fabricant du produit ou votre revendeur local.

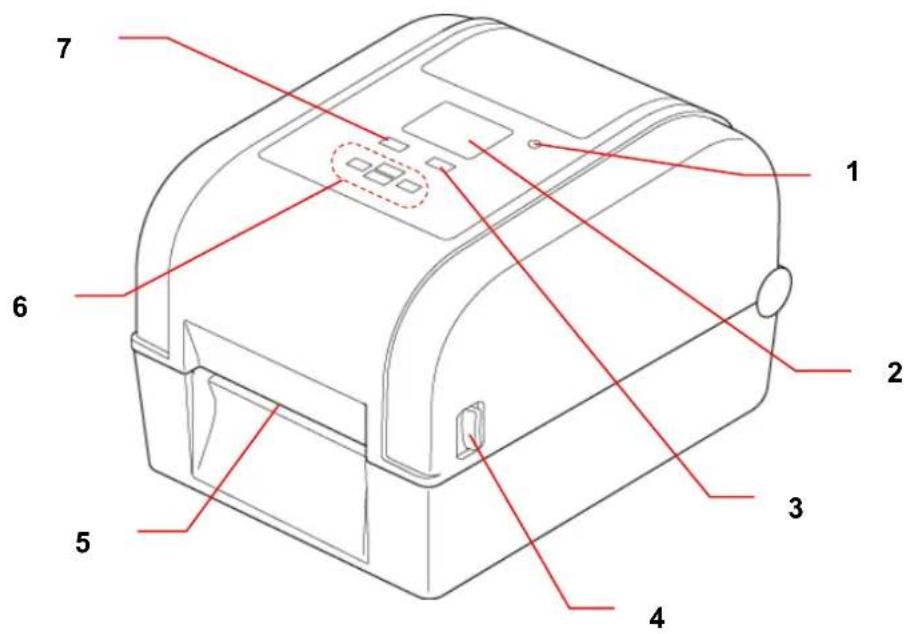

2.2 Présentation de l’imprimante

3. Bouton d’avance/pause (contrôle l’icône à droite de l’écran LCD)

4. Languette d’ouverture du couvercle du compartiment à rouleau

5. Fente de sortie des étiquettes

6. Boutons de navigation

7. Bouton Menu (contrôle l’icône à gauche de l’écran LCD)

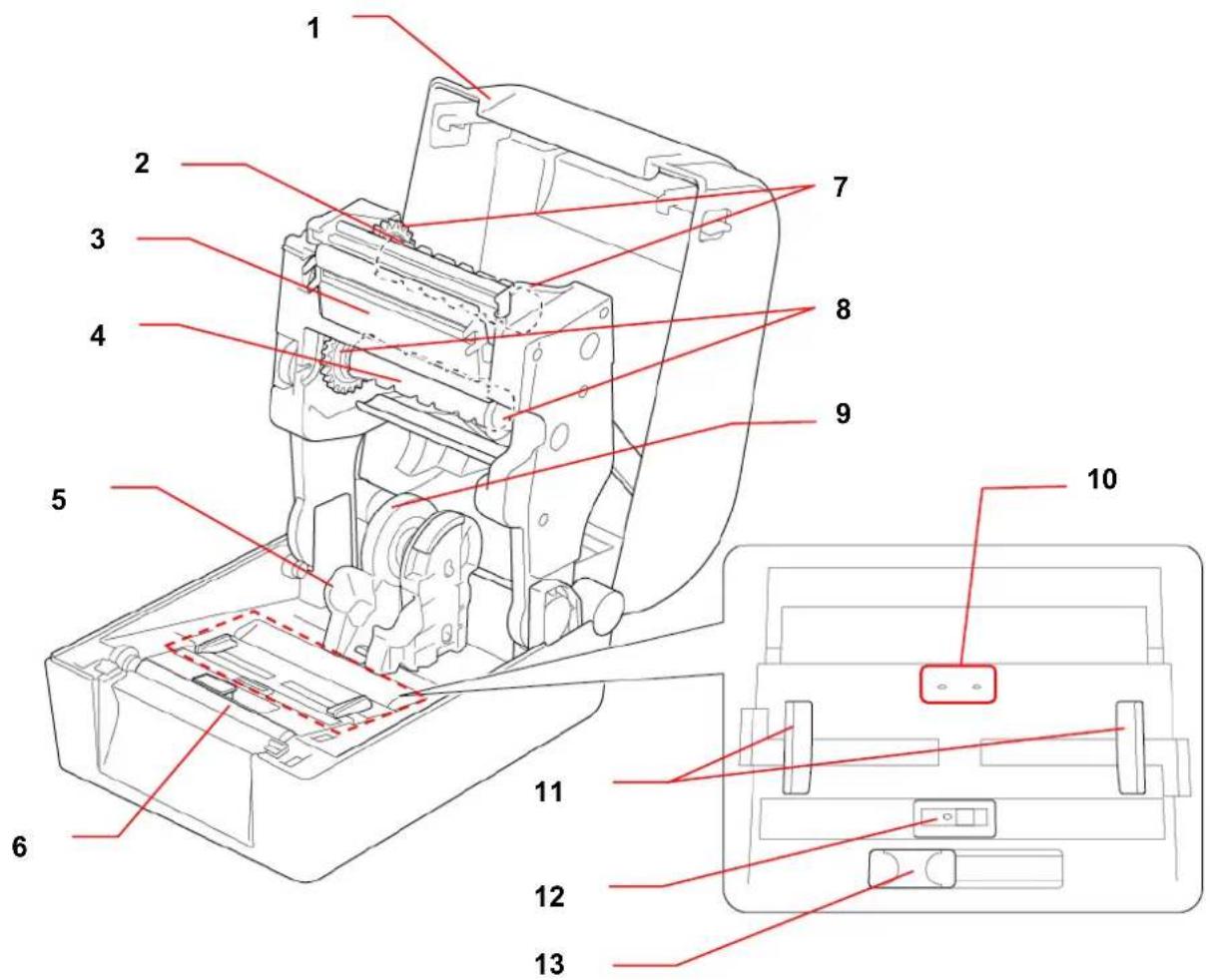

2.2.2 Vue intérieure

Couvercle du compartiment à rouleau

Espace d’alimentation en ruban

Broche de rembobinage du ruban

Adaptateur du support

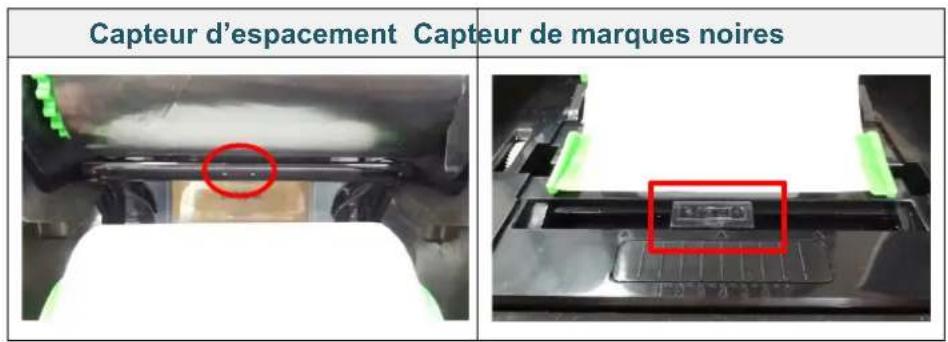

Capteur d’espacement

Broche d’alimentation en ruban

Capteur de marques noires

Rouleau de platine 13. Coulisseau d’antenne RFID (TD-4650TNWBR et TD-4750TNWBR uniquement)

7. Espace de rembobinage du ruban

AVERTISSEMENT NE touchez PAS aux pièces rotatives. Vous risquez de vous brûler si vos doigts se coincent dans le rouleau en rotation. Mettez le produit hors tension avant de toucher les parties métalliques.

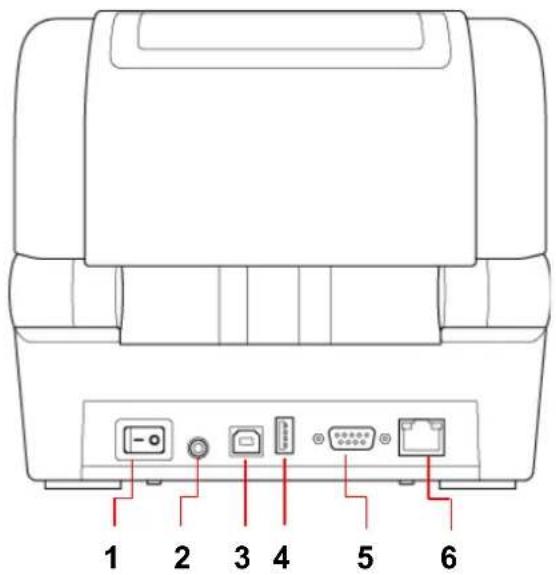

5. Port série RS-232

Remarque Pour plus d’informations, consultez la section 9. Spécifications du produit.

2.3 Brancher le cordon d’alimentation

Remarque Avant de brancher le cordon d’alimentation sur le port d’alimentation, assurez-vous que l’interrupteur de l’imprimante est en position Arrêt. Placez l’imprimante sur une surface plane et stable. Pour plus d’informations, consultez la section 9. Spécifications du produit.

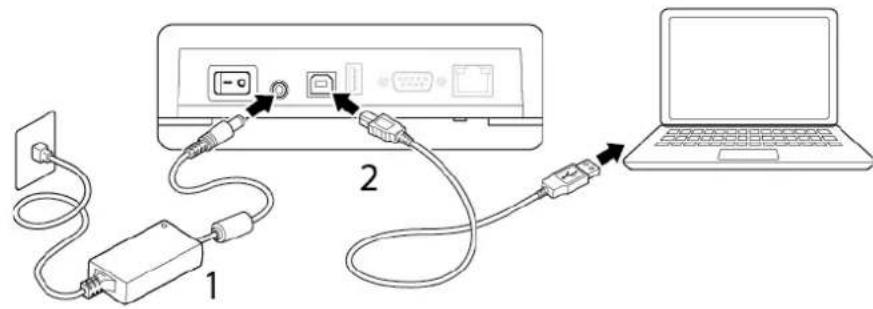

1. Branchez le cordon d’alimentation sur le port d’alimentation à l’arrière de l’imprimante, puis

insérez l’autre extrémité dans la prise électrique secteur.

2. Connectez l’imprimante à l’ordinateur avec le câble USB fourni.

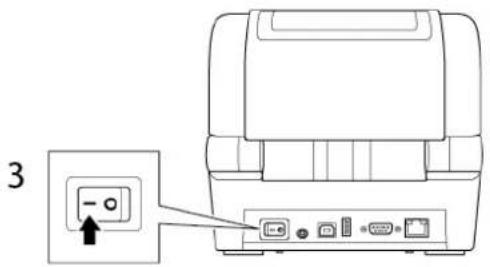

3. Poussez le côté « - » de l’interrupteur pour allumer l’imprimante.7

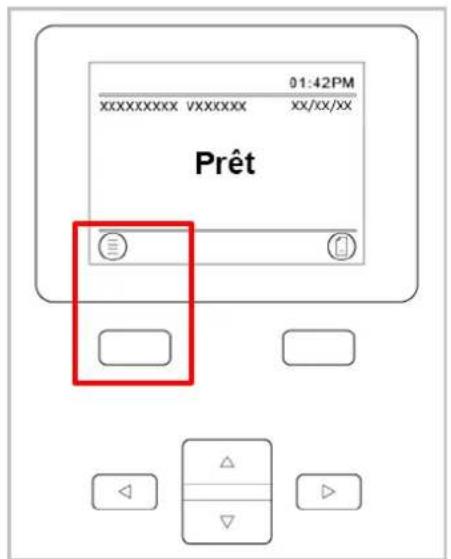

2.4 Panneau de commande

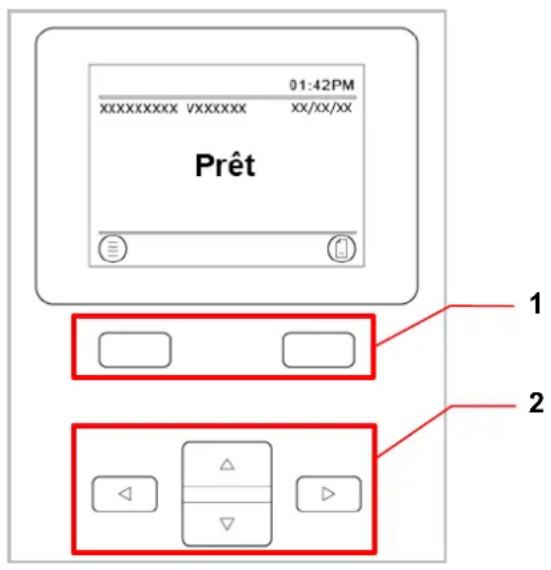

Description Fonctionnalité 1 Boutons Bouton Menu (Gauche) : - Ouvre le menu de l’écran LCD en mode Prêt. - Sélectionne l’icône de gauche dans la partie inférieure de l’écran LCD. Bouton d’avance/pause (Droite) : - Éjecte une longueur d’étiquette du support en mode Prêt. - Sélectionne l’icône de droite dans la partie inférieure de l’écran LCD. - Met une tâche d’impression en pause. La LED clignote en vert. Pour reprendre la tâche d’impression, appuyez à nouveau sur le bouton.

Boutons de navigation Sélectionne les éléments de menu. Un appui simultané sur les flèches Haut et Bas verrouille ou déverrouille le panneau de commande.

Couleur de la LED Description Vert (fixe) L’imprimante est sous tension et prête à être utilisée. Vert (clignotant) L’imprimante télécharge des données depuis un ordinateur. L’imprimante est en pause. Orange L’imprimante supprime des données. Rouge (fixe) La tête d’impression est ouverte. Problème avec le module Cutter. Rouge (clignotant) Erreur mémoire ou erreur d’impression (par exemple : bourrage papier, absence de papier, ruban absent).9

3. Configuration de votre imprimante

3.1 Charger le ruban

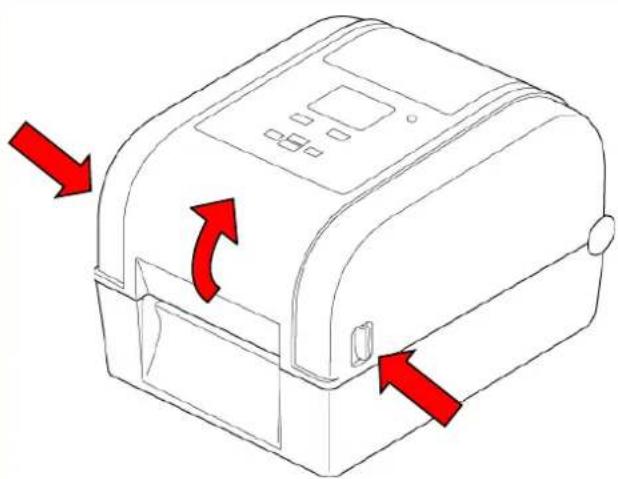

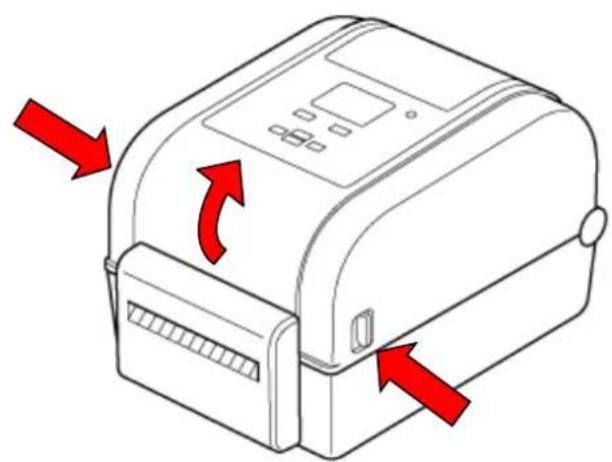

1. Appuyez sur les languettes situées

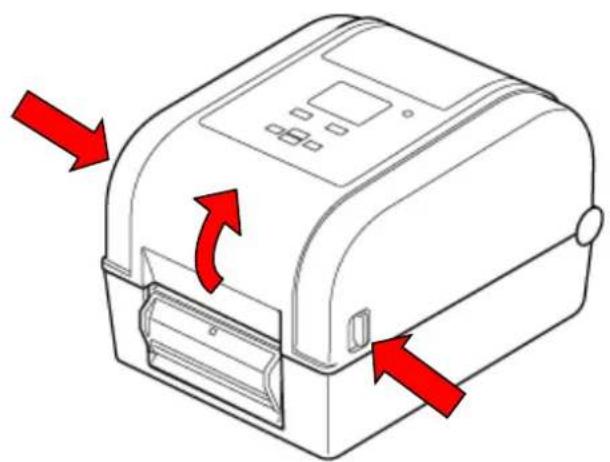

de chaque côté de l’imprimante, puis soulevez le couvercle du compartiment à rouleau.

2. Utilisez l’un des centres de papier

Avec les centres de papier avec encoches de 25,4 mm et 12,7 mm, vous n’avez pas besoin d’installer les broches de ruban.

Avec le centre de papier de 25,4 mm sans encoche, insérez les broches de ruban dans le centre de papier et le ruban. Remarque Suivez ces instructions lors de l’installation de la broche du ruban.10

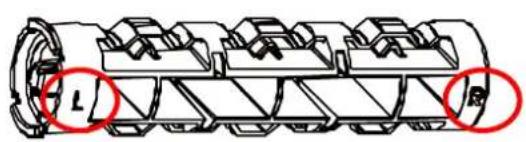

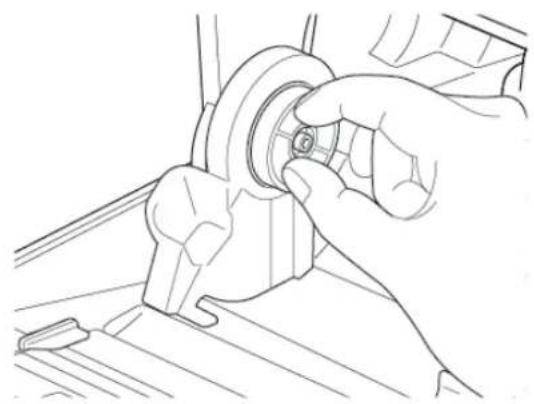

a. Insérez d’abord le côté droit de la broche de rembobinage du ruban (marquée « R ») dans l’espace de rembobinage du ruban. Ensuite, insérez le côté gauche de la broche de rembobinage du ruban dans le trou sur le côté gauche de l’espace de rembobinage du ruban. b. Insérez le côté droit de la broche d’alimentation en ruban (marquée « R ») dans l’espace d’alimentation en ruban. Ensuite, insérez le côté gauche de la broche d’alimentation en ruban dans le trou sur le côté gauche de l’espace d’alimentation en ruban.

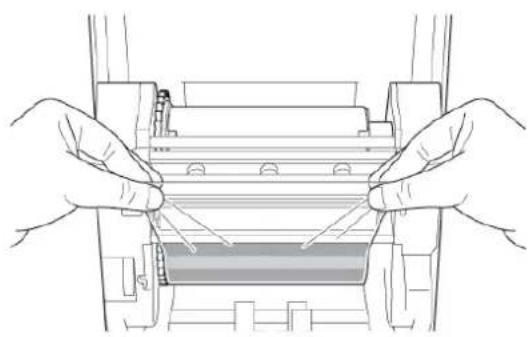

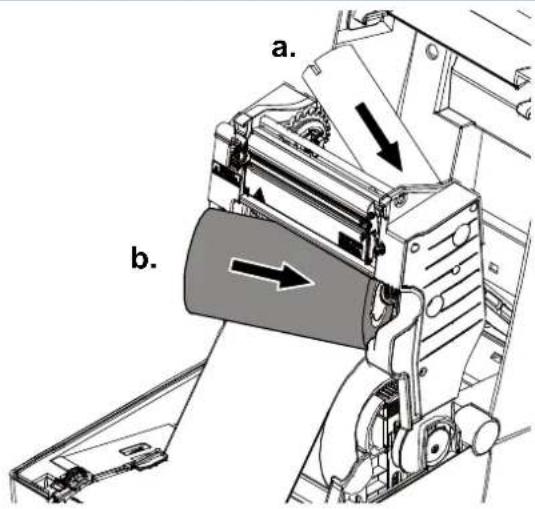

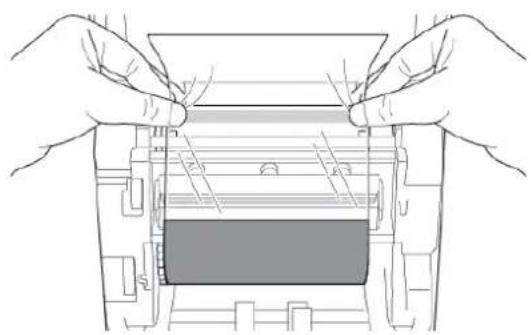

4. Passez le ruban à travers la tête

d’impression et fixez l’embout du ruban dans le centre de papier de rembobinage du ruban. IMPORTANT Ne jetez pas le centre de papier de rembobinage du ruban lorsque vous remplacez le rouleau de ruban. Cette pièce est nécessaire au remplacement du rouleau de ruban.

5. Utilisez le mécanisme de

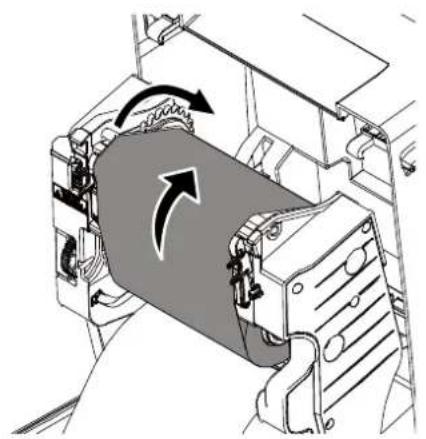

rembobinage du ruban pour faire pivoter l’espace de rembobinage du ruban jusqu’à ce que l’embout en plastique soit complètement enroulé et que la section noire du ruban recouvre la tête d’impression.

3.2.1 Charger un rouleau d’étiquettes

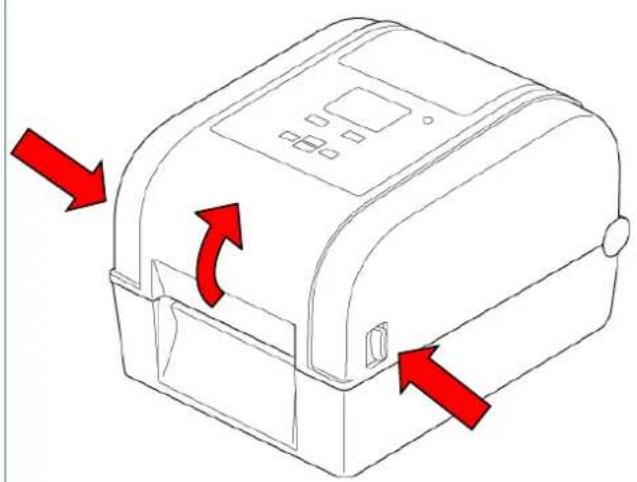

1. Appuyez sur les languettes situées

de chaque côté de l’imprimante, puis soulevez le couvercle du compartiment à rouleau.

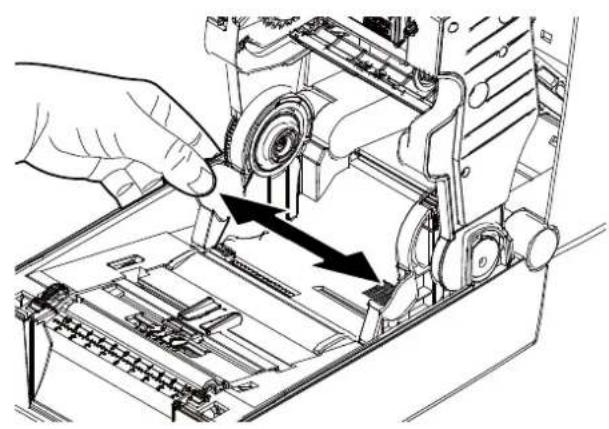

2. Faites glisser les deux

guides-rouleau vers l’extérieur.12

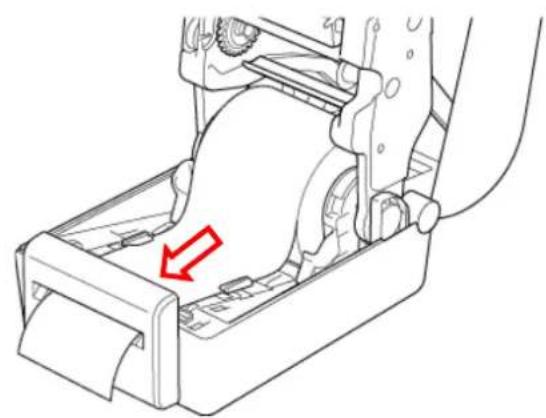

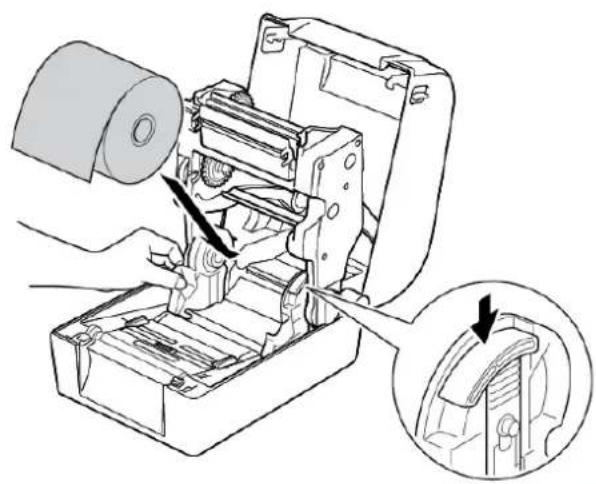

3. Insérez le rouleau de papier,

étiquettes tournées vers le haut, comme indiqué dans l’illustration. Poussez vers le bas et faites coulisser l’onglet de verrouillage pour verrouiller les guides-rouleau. Remarque Vérifiez que la face imprimée des étiquettes est orientée vers le haut.

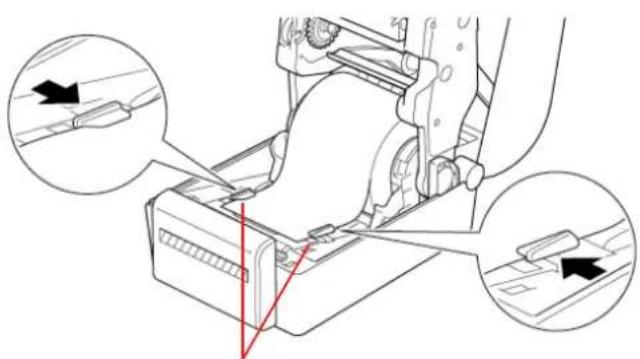

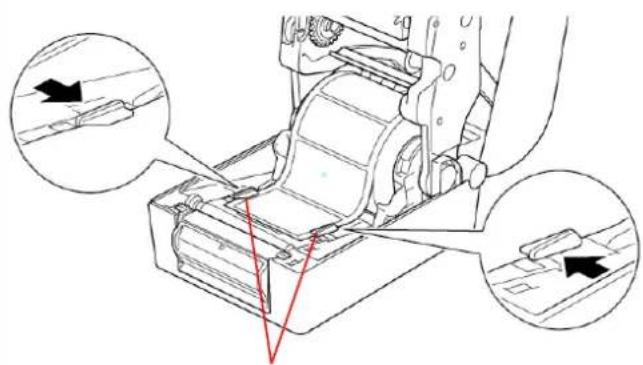

4. Faites coulisser les embouts de guidage de support vers la bonne position.

Remarque Pour les supports avec marque noire ou les supports avec encoches ou trous utilisés pour indiquer la longueur d’étiquette, le capteur de marques noires est amovible. Faites coulisser les embouts de guidage de support vers la bonne position. Sur les modèles RFID, déplacez le coulisseau vert d’antenne RFID vers la bonne position. Embouts de guidage de support

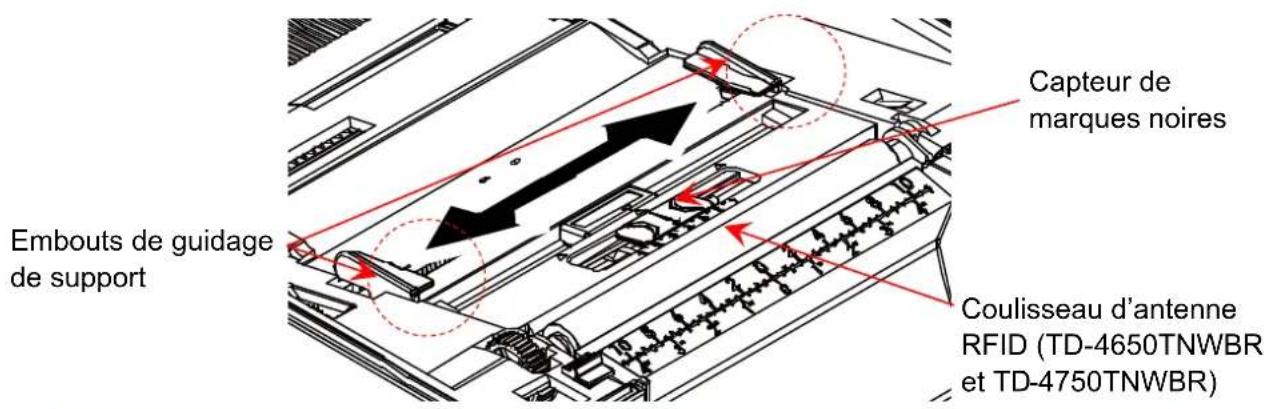

Capteur de marques noires Coulisseau d’antenne RFID (TD

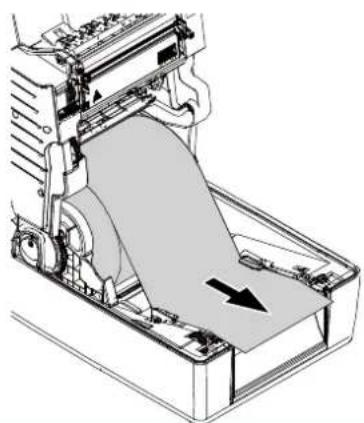

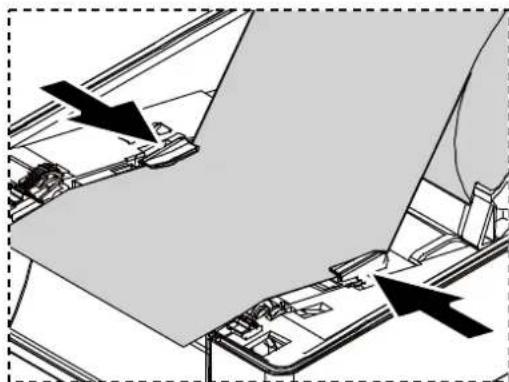

5. Placez le papier, côté à imprimer orienté vers le haut, dans le capteur papier et placez le

bord avant de la première étiquette sur le rouleau de platine. Ajustez les embouts de guidage de support verts à la largeur des étiquettes.

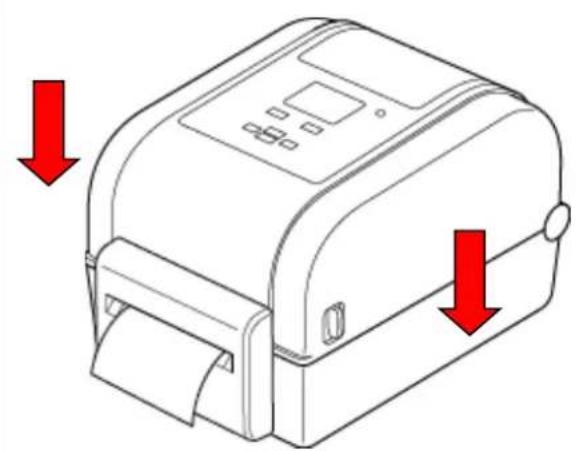

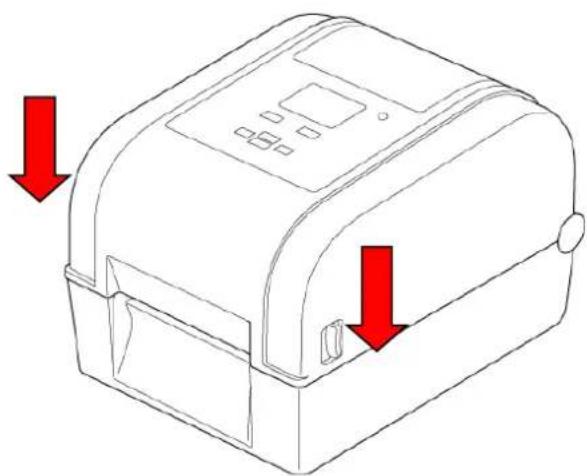

6. Appuyez sur les deux côtés du

couvercle du compartiment à rouleau pour refermer délicatement celui-ci.

7. Utilisez le menu LCD ou Brother

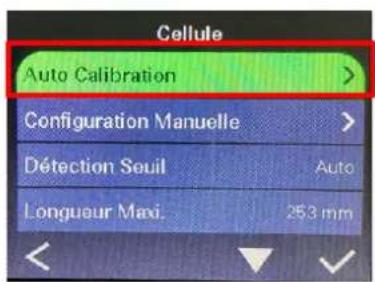

Printer Management Tool (BPM) pour définir le type de capteur papier et étalonner le capteur sélectionné. Remarque Pour plus d’informations sur l’étalonnage du capteur, consultez la section 7.2.Étalonnage automatique du capteur papier à l’aide de BPM.14 Convertir les guides-rouleau de 25,4 mm en 38,1 mm

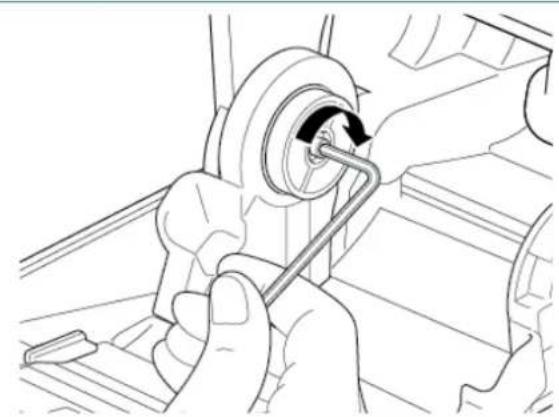

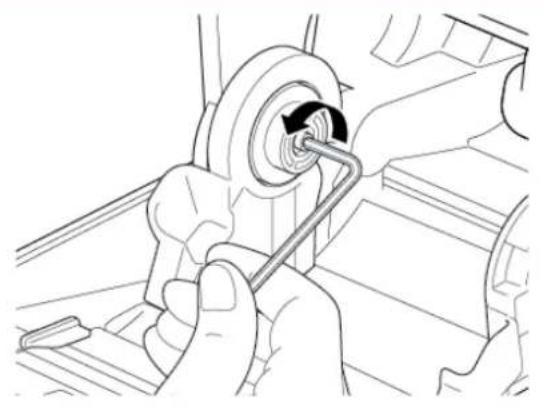

1. Utilisez une clé Allen de 2,5 mm

(vendue séparément) pour retirer l’adaptateur du support situé des deux côtés des guides-rouleau.

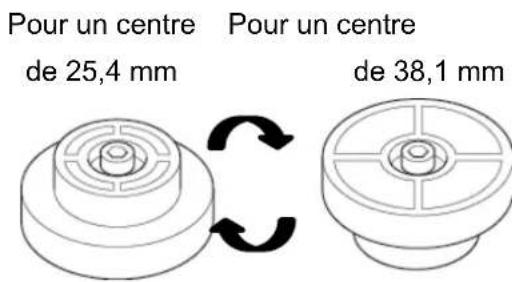

2. Inversez le sens de l’adaptateur du

support et alignez celui-ci avec le guide-rouleau. Remarque Il est possible de convertir le guide-rouleau avec centre de 25,4 mm en centre de 38,1 mm en retournant l’adaptateur du support. Pour un centre Pour un centre de 25,4 mm de 38,1 mm

3. Réinstallez l’adaptateur du support

et utilisez la clé Allen pour le fixer sur les guides-rouleau.15

3.2.2 Installer le porte-rouleau externe (Facultatif)

1. Serrez les vis sur les pièces en

métal de la plaque étendue.

2. Fixez la plaque étendue sur le bas

3. Insérez une broche d’étiquettes de

76,2 mm sur un rouleau de papier. Ensuite, positionnez ce dernier sur le porte-rouleau externe. Remarque Vérifiez que la face imprimée des étiquettes est orientée vers le haut.

4. Chargez le support dans la fente

d’alimentation à l’arrière de l’imprimante.

Broche d’étiquettes de 76,2 mm16

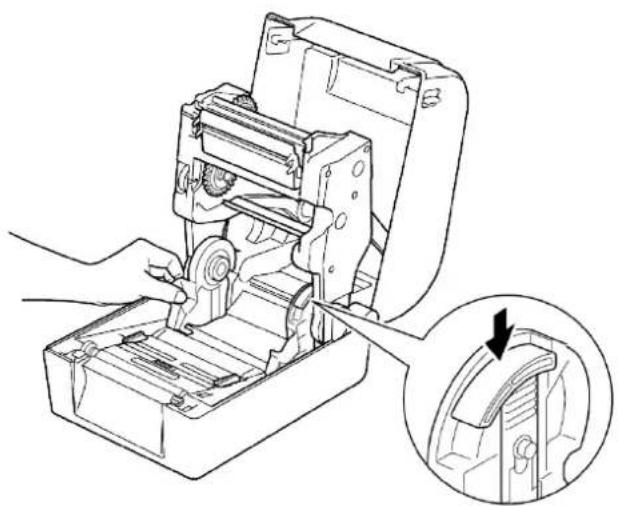

5. Ouvrez le couvercle du

compartiment à rouleau. Faites glisser les guides-rouleau vers l’extérieur, puis alignez la largeur du papier avec les guides-rouleau. Poussez vers le bas et faites coulisser l’onglet de verrouillage pour verrouiller les guides-rouleau.

6. Installez le rouleau d’étiquettes

comme décrit dans la section

3.2.1 Charger un rouleau

7. Chargez le support dans le capteur

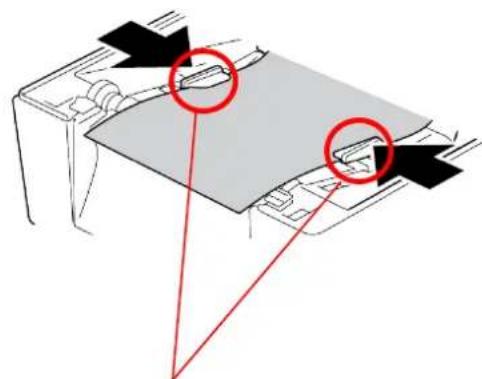

papier. Ajustez les embouts de guidage de support à la largeur des étiquettes.

8. Utilisez Brother Printer

Management Tool (BPM) ou le menu LCD pour définir le type de capteur papier et étalonner le capteur sélectionné.

Étalonnez le capteur de marques noires/d’espacement chaque fois que vous changez de support.

Pour plus d’informations sur l’étalonnage du capteur, consultez la section 7.2 Étalonnage automatique du capteur papier à l’aide de BPM. Embouts de guidage de support17

3.2.3 Installer le rouleau d’étiquettes lors de l’utilisation du module

Cutter (Revendeurs uniquement)

1. Appuyez sur les languettes situées

de chaque côté de l’imprimante, puis soulevez le couvercle du compartiment à rouleau.

2. Installez le rouleau d’étiquettes

comme décrit dans la section

3.2.1 Charger un rouleau

Management Tool (BPM) pour définir le type de capteur papier et étalonner le capteur sélectionné.

4. Chargez le rouleau d’étiquettes

dans le capteur papier. Ajustez les embouts de guidage de support à la largeur des étiquettes.

5. Poussez le rouleau d’étiquettes

dans la fente de sortie du cutter. Remarque Vérifiez que la face imprimée des étiquettes est orientée vers le haut.

6. Fermez le couvercle du

compartiment à rouleau.

7. Utilisez Brother Printer Management Tool (BPM) pour régler l’imprimante sur le mode

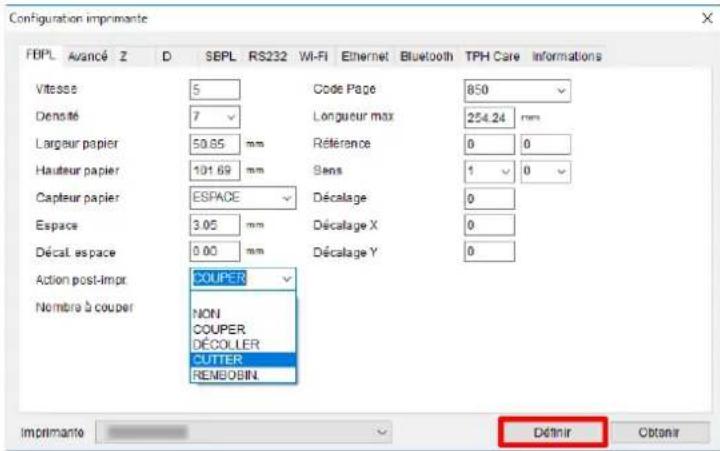

Cutter. a. Démarrez BPM. b. Cliquez sur le bouton Configuration imprimante. c. Cliquez sur l’onglet FBPL. d. Cliquez sur l’option CUTTER dans la liste déroulante Action post-impr. e. Cliquez sur Définir. f. Appuyez sur le bouton d’avance/pause pour tester la configuration. Remarque Étalonnez le capteur de marques noires/d’espacement chaque fois que vous changez de support installé. Pour plus d’informations sur l’étalonnage du capteur, consultez la

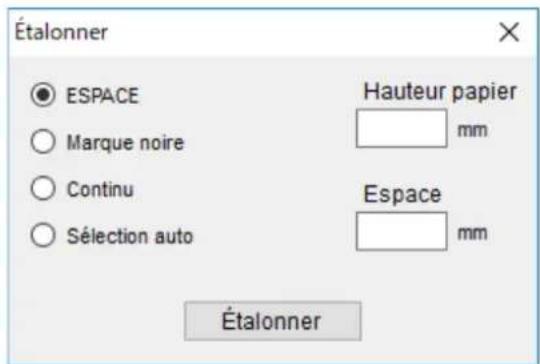

section 7.2 Étalonnage automatique du capteur papier à l’aide de BPM.

Vous pouvez également modifier les paramètres de l’imprimante en utilisant l’écran LCD.19

3.2.4 Installer le rouleau d’étiquettes lors de l’utilisation du séparateur

d’étiquettes (Revendeurs uniquement)

1. Appuyez sur les languettes situées

de chaque côté de l’imprimante, puis soulevez le couvercle du compartiment à rouleau.

2. Installez le rouleau d’étiquettes

comme décrit dans la section

3.2.1 Charger un rouleau

Tool (BPM) pour définir le type de capteur papier et étalonner le capteur sélectionné.

4. Chargez le rouleau d’étiquettes

dans le capteur papier. Ajustez les embouts de guidage de support à la largeur des étiquettes.

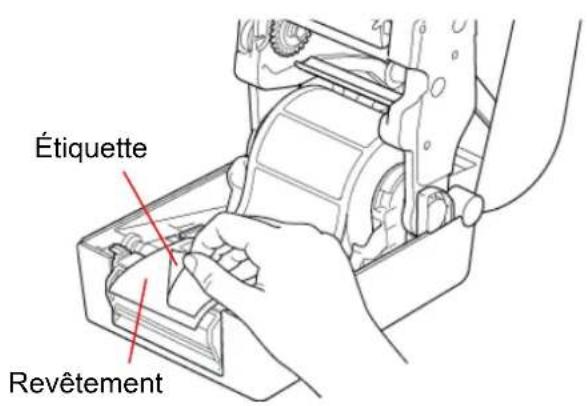

retirez quelques étiquettes, ne laissant que le revêtement. Remarque Vérifiez que la face imprimée des étiquettes est orientée vers le haut.

Embouts de guidage de support Revêtement Étiquette20

6. Ouvrez le couvercle du séparateur

d’étiquettes. Insérez le revêtement dans la fente du couvercle du séparateur d’étiquettes.

7. Fermez le module du séparateur

8. Fermez le couvercle du

compartiment à rouleau.

Fente du couvercle du séparateur d’étiquettes21

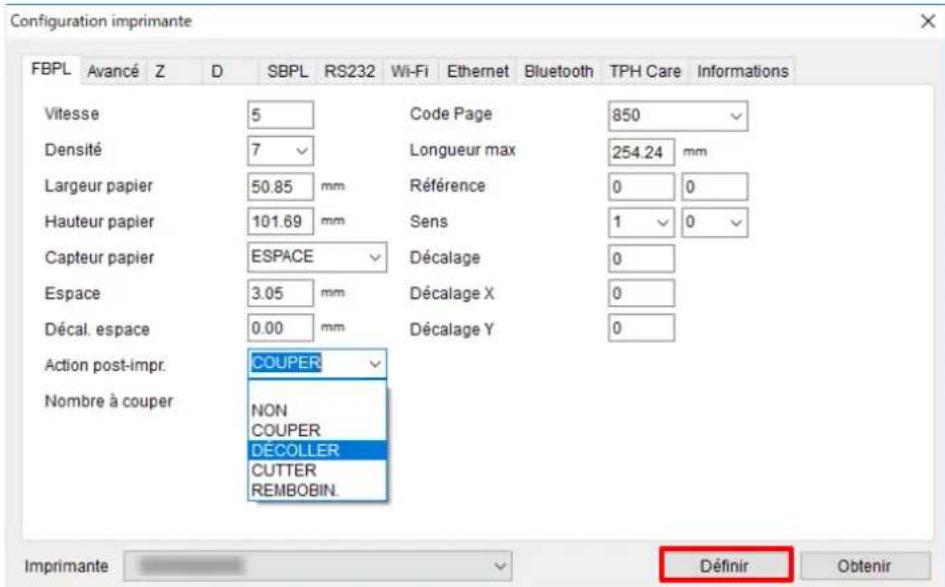

9. Utilisez Brother Printer Management Tool (BPM) pour définir le mode Séparateur

d’étiquettes. a. Démarrez BPM. b. Cliquez sur le bouton Configuration imprimante. c. Cliquez sur l’onglet FBPL. d. Cliquez sur l’option DÉCOLLER dans la liste déroulante Action post-impr. e. Cliquez sur Définir. f. Appuyez sur le bouton d’avance/pause pour tester la configuration. Remarque Le module du séparateur d’étiquettes ne prend en charge que les étiquettes de papier ordinaire. Vous pouvez également modifier les paramètres de l’imprimante en utilisant l’écran LCD.22

4.1 Installation du pilote d’imprimante

Remarque Le nom du modèle et le numéro de série se trouvent à l’arrière de l’imprimante. La méthode d’installation du pilote dépend du type de connexion : Connexion USB (Windows/Mac/Linux) Connexion Bluetooth (Windows) Connexion à un réseau Wi-Fi (Windows) Connexion à un réseau câblé (Windows)

4.1.1 Connexion USB (Windows/Mac/Linux)

Remarque Utilisateurs Mac/Linux Pour plus d’informations sur l’installation d’un pilote, consultez le guide d’installation fourni avec celui-ci.

1. Branchez votre imprimante à l’ordinateur à l’aide d’un câble USB.

2. Consultez support.brother.com, accédez à la page Téléchargement de votre modèle, et

téléchargez les logiciels et pilotes d’imprimante les plus récents.

3. Exécutez l’application Seagull Driver Wizard et sélectionnez Install printer drivers

(Installer les pilotes de l’imprimante) et USB.

4. Suivez les instructions à l’écran.

Remarque Si vous ne parvenez pas à installer de pilote d’imprimante : Installez le pilote d’imprimante manuellement : Exécutez l’application Seagull Driver Wizard et sélectionnez Install printer drivers (Installer les pilotes de l’imprimante) > Others (Autres). Supprimez les pilotes d’imprimante : Dans l’application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d’imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d’imprimante). Réinitialisez les paramètres de l’imprimante : Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine.23

4.1.2 Connexion Bluetooth (Windows)

1. Vérifiez le nom local Bluetooth :

Utilisation de BPM a. Branchez l’imprimante à l’ordinateur à l’aide d’un câble USB. b. Cliquez sur Configuration imprimante > Bluetooth. Utilisation de l’écran LCD Sélectionnez Interface > Bluetooth.

2. Activez la fonction Bluetooth de votre ordinateur.

3. Couplez l’ordinateur avec l’imprimante en sélectionnant Démarrer > Paramètres >

Appareils > Bluetooth et autres paramètres d’appareil et en activant le Bluetooth.

4. Sélectionnez Ajouter un appareil Bluetooth ou un autre appareil et sélectionnez votre

5. Consultez support.brother.com, accédez à la page Téléchargement de votre modèle, et

téléchargez les logiciels et pilotes d’imprimante les plus récents.

6. Exécutez l’application Seagull Driver Wizard et sélectionnez Install printer drivers

(Installer les pilotes de l’imprimante) et Bluetooth.

7. Suivez les instructions à l’écran.

Remarque Si vous ne parvenez pas à installer de pilote d’imprimante : Supprimez les pilotes d’imprimante : Dans l’application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d’imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d’imprimante). Réinitialisez les paramètres de l’imprimante : Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine.

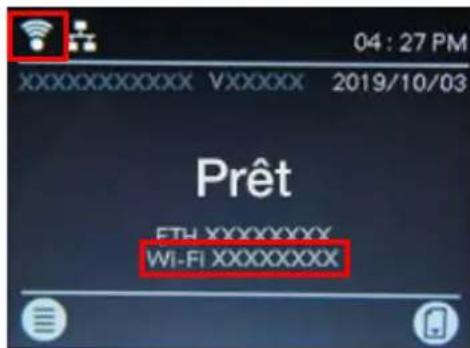

4.1.3 Connexion à un réseau Wi-Fi (Windows)

Vérifiez que les paramètres réseau de votre imprimante et ceux de votre routeur/point d’accès sans fil sont correctement configurés. Pour plus d’informations, consultez la documentation fournie avec votre routeur/point d’accès sans fil ou contactez le fabricant de votre routeur, votre administrateur système ou fournisseur d’accès à Internet.24

1. Configurez les paramètres réseau :

- Utilisation de BPM a. Branchez votre imprimante à l’ordinateur à l’aide d’un câble USB. b. Cliquez sur Configuration imprimante > Wi-Fi. c. Spécifiez le SSID, le Cryptage et la Clé (Mot de passe réseau) puis cliquez sur Définir. d. Cliquez sur Obtenir et confirmez que l’adresse IP de l’imprimante est correcte. Lorsque vous avez terminé, l’icône Wi-Fi et l’adresse IP de l’imprimante s’affichent sur l’écran LCD. - Utilisation de l’écran LCD a. Sélectionnez Interface > WiFi. b. Spécifiez le SSID, l’élément Encryption (Cryptage) et le Mot de Passe. c. Lorsque vous avez terminé, l’icône Wi-Fi et l’adresse IP de l’imprimante s’affichent sur l’écran LCD.

2. Consultez support.brother.com, accédez à la page Téléchargement de votre modèle, et

téléchargez les logiciels et pilotes d’imprimante les plus récents.

3. Exécutez l’application Seagull Driver Wizard et sélectionnez Install printer drivers

(Installer les pilotes de l’imprimante) et Network (Réseau).

4. Sélectionnez votre imprimante, puis cliquez sur Next (Suivant).

5. Si votre port TCP/IP n’apparaît pas dans la liste, cliquez sur Create port (Créer un port) et

sélectionnez Standard TCP/IP port (Port TCP/IP standard) > New Port (Nouveau port).

6. Saisissez le nom du port et l’adresse IP de votre imprimante, puis cliquez sur

8. Revenez à la fenêtre Specify Port (Spécifier un port) et sélectionnez le port que vous avez

9. Suivez les instructions à l’écran.

Remarque Si vous ne parvenez pas à installer de pilote d’imprimante : Supprimez les pilotes d’imprimante : Dans l’application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d’imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d’imprimante). Réinitialisez les paramètres de l’imprimante : Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine.25

4.1.4 Connexion à un réseau câblé (Windows)

1. Connectez à la fois l’imprimante et l’ordinateur à votre routeur/point d’accès à l’aide de

câbles LAN. L’imprimante reçoit automatiquement une adresse IP par défaut et affiche celle-ci sur l’écran LCD.

2. Consultez support.brother.com, accédez à la page Téléchargement de votre modèle, et

téléchargez les logiciels et pilotes d’imprimante les plus récents.

3. Exécutez l’application Seagull Driver Wizard et sélectionnez Install printer drivers

(Installer les pilotes de l’imprimante) et Network (Réseau).

4. Sélectionnez votre imprimante, puis cliquez sur Next (Suivant).

5. Si votre port TCP/IP n’apparaît pas dans la liste, cliquez sur Create port (Créer un port) et

sélectionnez Standard TCP/IP port (Port TCP/IP standard) > New Port (Nouveau port).

6. Saisissez le nom du port et l’adresse IP de votre imprimante, puis cliquez sur

8. Revenez à la fenêtre Specify Port (Spécifier un port) et sélectionnez le port que vous avez

9. Suivez les instructions à l’écran.

Remarque Si vous ne parvenez pas à installer de pilote d’imprimante : Supprimez les pilotes d’imprimante : Dans l’application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d’imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d’imprimante). Réinitialisez les paramètres de l’imprimante : Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine.26

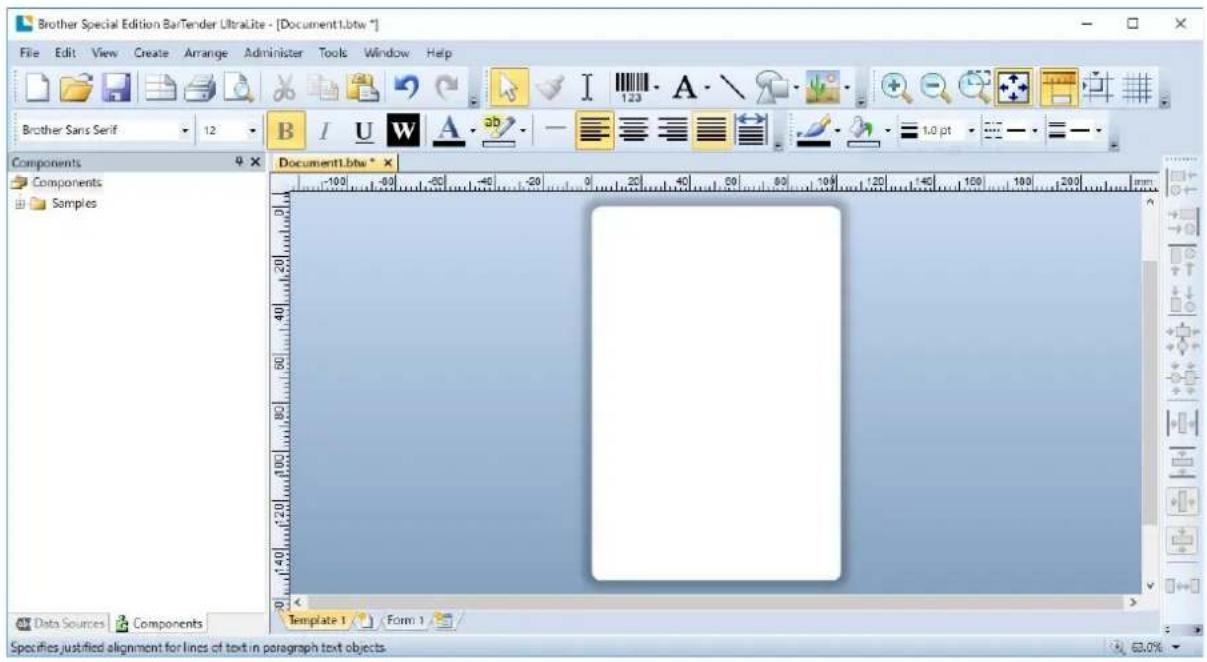

4.2 Création et impression d’étiquettes à l’aide de BarTender

BarTender est un outil de création d’étiquettes, téléchargeable gratuitement à partir de la page d’un produit sur le site support.brother.com. Ce logiciel est uniquement disponible pour Windows.

1. Lancez BarTender.

2. Suivez les étapes à l’écran pour créer une étiquette.

Remarque Pour plus d’informations sur l’utilisation de BarTender, cliquez sur Help (Aide).27

3. Cliquez sur File (Fichier) > Print (Imprimer) pour imprimer l’étiquette.

Remarque Lorsque le paramètre Partial Cut (Découpe partielle) est sélectionné, une zone vide d’environ

0 mm est ajoutée entre la ligne de découpe et la zone d’impression, comme illustré. L’option découpe partielle e st disponible uniquement lorsque le module Cutter est installé sur votre imprimante.

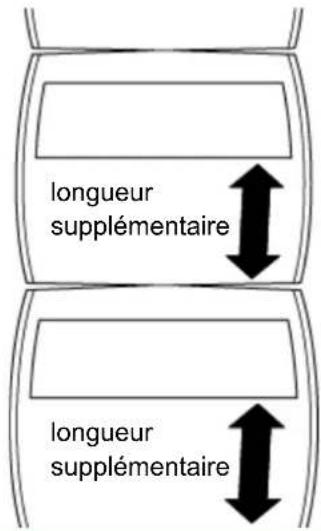

longueur supplémentaire longueur supplémentaire28

5.1 Utilitaires à l’allumage

Six utilitaires à l’allumage sont proposés pour configurer et tester les fonctions de l’imprimante. Pour activer un de ces utilitaires :

1. Mettez l’imprimante hors tension.

2. Appuyez de façon prolongée sur le bouton d’avance/pause, puis mettez l’imprimante sous

3. Relâchez le bouton quand la LED indique la fonction que vous souhaitez :

Utilitaire à l’allumage Comportement de la LED Couleur de la LED Fonction Orange (fixe) Rouge/ Orange (5 fois) Orange (5 fois) Vert/ Rouge (5 fois) Vert (5 fois) Rouge (5 fois) Vert (fixe)

capteurs d’espacement/ marques noires

capteur de marques noires/d’espacement, autotest et entrée en mode Dump

3. Initialisation de

capteur papier (pour le capteur de marques noires)

capteur papier (pour le capteur d’espacement)

5.1.1 Étalonnage des capteurs d’espacement/marques noires

La sensibilité des capteurs de marques noires/d’espacement doit être étalonnée quand : Vous achetez une nouvelle imprimante. Vous changez de stock d’étiquettes. L’imprimante d’étiquettes s’initialise. Pour étalonner les capteurs de ruban et de marques noires/d’espacement :

1. Mettez l’imprimante hors tension.

2. Appuyez de façon prolongée sur le bouton d’avance/pause, puis mettez l’imprimante sous

3. Relâchez le bouton lorsque la LED clignote en rouge/orange.

Remarque La couleur de la LED change comme suit : Orange (fixe) rouge/orange (5 fois) orange (5 fois) vert/rouge (5 fois) vert (5 fois) rouge (5 fois) vert (fixe) Pour sélectionner le capteur à étalonner, envoyez la commande correspondante à l’imprimante : Pour le capteur d’espacement : envoyez la commande GAP Pour le capteur de marques noires : envoyez la commande BLINE Pour plus d’informations sur les commandes disponibles, consultez le « FBPL Command Reference Manual » (Manuel de référence des commandes FBPL) sur la page Manuels de votre modèle à l’adresse support.brother.com.

5.1.2 Étalonnage du capteur de marques noires/d’espacement, autotest

et entrée en mode Dump Étalonnez le capteur de marques noires ou d’espacement si les paramètres de capteur utilisés lors de la dernière tâche d’impression ne conviennent pas à la tâche actuelle. Lors de l’étalonnage du capteur de marques noires/d’espacement, l’imprimante détecte la longueur d’étiquette, imprime la configuration interne (autotest), puis entre en mode Dump. Pour étalonner le capteur de marques noires/d’espacement :

1. Mettez l’imprimante hors tension.

2. Appuyez de façon prolongée sur le bouton d’avance/pause, puis mettez l’imprimante sous

3. Relâchez le bouton lorsque la LED clignote en orange.30

Remarque La couleur de la LED change comme suit : Orange (fixe) rouge/orange (5 fois) orange (5 fois) vert/rouge (5 fois) vert (5 fois) rouge (5 fois) vert (fixe)

4. L’imprimante étalonne le capteur et détecte la longueur d’étiquette, imprime les paramètres

internes, puis entre en mode Dump. Remarque Pour sélectionner le capteur à étalonner, envoyez la commande correspondante à l’imprimante : Pour le capteur d’espacement : envoyez la commande GAP Pour le capteur de marques noires : envoyez la commande BLINE Pour plus d’informations sur les commandes disponibles, consultez le « FBPL Command Reference Manual » (Manuel de référence des commandes FBPL) sur la page Manuels de votre modèle à l’adresse support.brother.com. Autotest Imprimez la configuration de l’imprimante après avoir exécuté l’étalonnage du capteur de marques noires/d’espacement. L’impression d’autotest fournit la configuration de l’imprimante et la mémoire disponible, et peut indiquer la présence de points endommagés sur le composant chauffant. Impression d’autotest

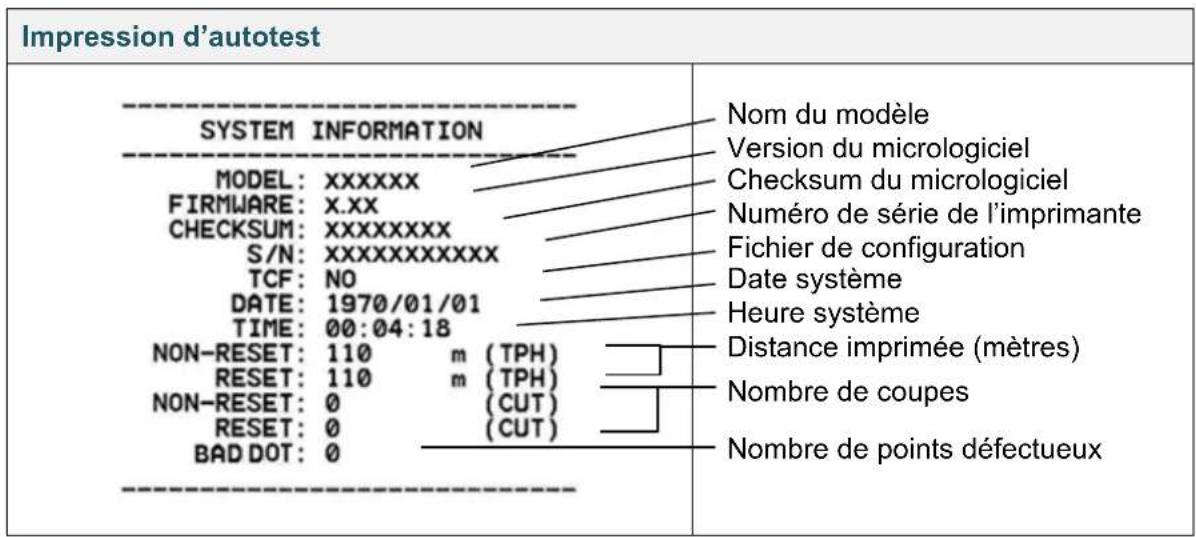

Nom du modèle Version du micrologiciel Checksum du micrologiciel Numéro de série de l’imprimante Fichier de configuration Date système Heure système Distance imprimée (mètres) Nombre de coupes Nombre de points défectueux31 Impression d’autotest

Vitesse d’impression (pouces/s) Densité d’impression Taille d’étiquette (pouces) Distance d’espacement (pouces) Sensibilité du capteur de marques noires/d’espacement Page Code Code pays

Obscurité d’impression Vitesse d’impression (pouces/s) Taille d’étiquette Préfixe de contrôle Préfixe format Préfixe de séparateur Action à l’allumage de l’imprimante Action de fermeture de la tête d’impression

Configuration du port série RS232

Pays de la bande de fréquence RFID

Nom de l’imprimante Adresse Mac DHCP Adresse IP Masque de sous-réseau Passerelle Port RAW32 Impression d’autotest

Nombre de fichiers téléchargés Espace en mémoire total et disponible

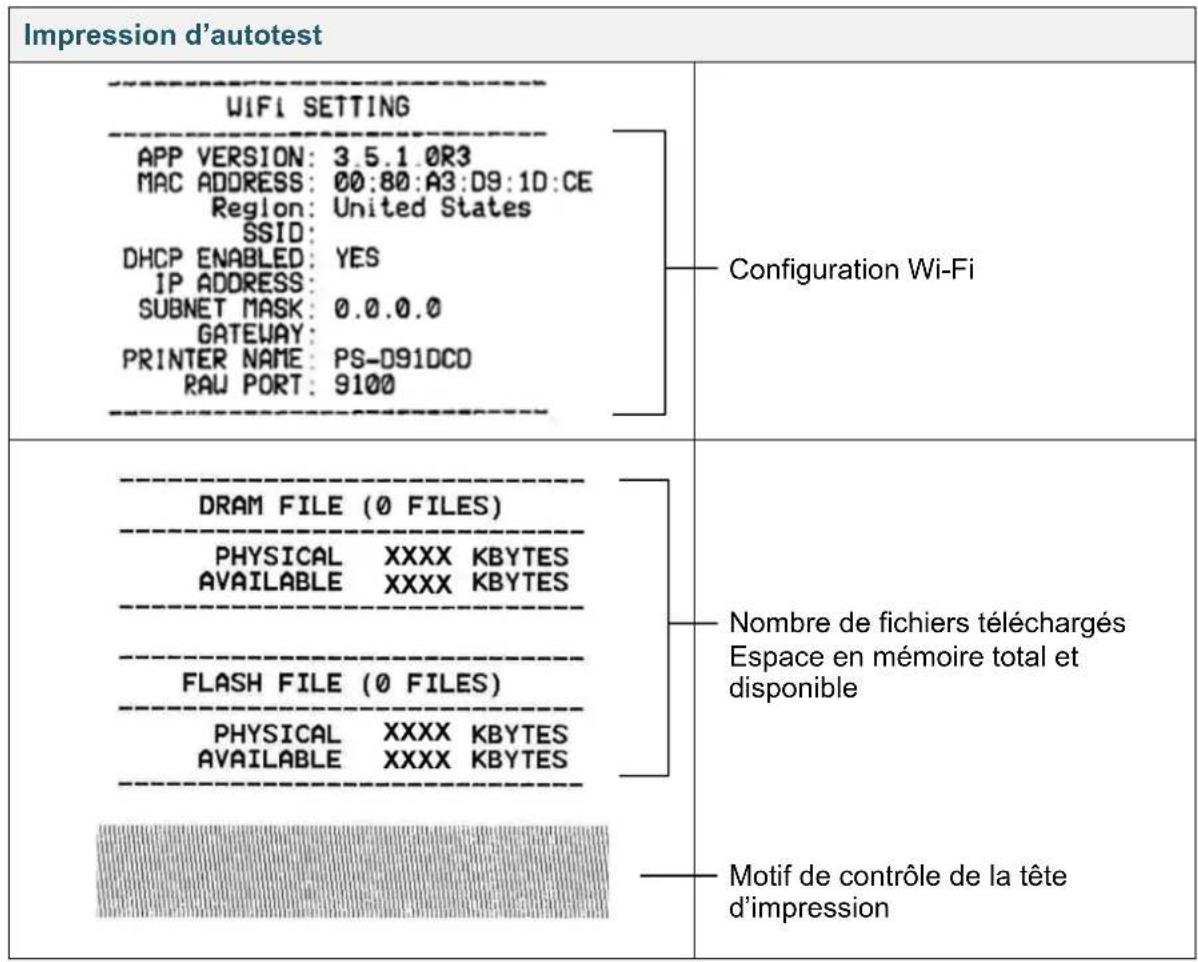

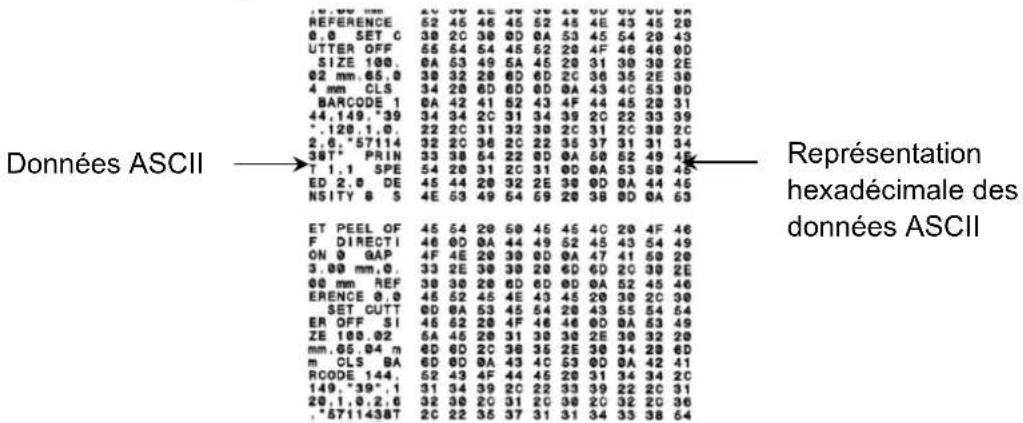

Motif de contrôle de la tête d’impression Mode Dump Remarque Le mode Dump nécessite un papier de 101,5 mm de largeur. Pour reprendre l’impression normale, éteignez puis rallumez l’imprimante. L’imprimante entre en mode Dump après avoir imprimé la configuration imprimante. Le mode Dump permet aux utilisateurs de vérifier et de déboguer les programmes de l’imprimante. Les caractères de la colonne de gauche proviennent du système de l’imprimante, et ceux de la colonne de droite correspondent à leur représentation hexadécimale. Données ASCII Représentation hexadécimale des données ASCII33

5.1.3 Initialisation de l’imprimante

L’initialisation de l’imprimante efface la DRAM de l’imprimante et restaure ses paramètres d’usine.

1. Mettez l’imprimante hors tension.

2. Appuyez de façon prolongée sur le bouton d’avance/pause, puis mettez l’imprimante sous

3. Relâchez le bouton une fois que la LED clignote en orange cinq fois et qu’elle passe au

vert/rouge. Remarque La couleur de la LED change comme suit : Orange (fixe) rouge/orange (5 fois) orange (5 fois) vert/rouge (5 fois) vert (5 fois) rouge (5 fois) vert (fixe) Après l’initialisation, les paramètres d’usine suivants sont restaurés : Paramètre Paramètre par défaut Vitesse 76 mm/s (3 ips) Densité 8 Largeur d’étiquette 101,5 mm Hauteur d’étiquette 101,5 mm Type de capteur Capteur de marques noires Paramètre d’espacement 3 mm Sens d’impression 0 Point de référence 0,0 (coin supérieur gauche) Décalage 0 Mode coupe Activé Mode prédécollage Désactivé Mode Cutter Désactivé Page Code 850 Code pays 001 Effacer mémoire flash Non34

5.1.4 Étalonnage du capteur papier (pour le capteur de marques noires)

1. Mettez l’imprimante hors tension.

2. Appuyez de façon prolongée sur le bouton d’avance/pause, puis mettez l’imprimante sous

3. Relâchez le bouton une fois que la LED en vert/rouge clignote cinq fois et qu’elle passe au

vert. Remarque La couleur de la LED change comme suit : Orange (fixe) rouge/orange (5 fois) orange (5 fois) vert/rouge (5 fois) vert (5 fois) rouge (5 fois) vert (fixe)

5.1.5 Étalonnage du capteur papier (pour le capteur d’espacement)

1. Mettez l’imprimante hors tension.

2. Appuyez de façon prolongée sur le bouton d’avance/pause, puis mettez l’imprimante sous

3. Relâchez le bouton une fois que la LED en vert clignote cinq fois et qu’elle passe au rouge.

Remarque La couleur de la LED change comme suit : Orange (fixe) rouge/orange (5 fois) orange (5 fois) vert/rouge (5 fois) vert (5 fois) rouge (5 fois) vert (fixe)

5.1.6 Ignorer le programme AUTO.BAS

Vous pouvez télécharger le programme AUTO.BAS sur la mémoire flash de l’imprimante de façon à ce qu’il s’exécute automatiquement au démarrage. Cependant, si vous ne voulez pas qu’il s’exécute automatiquement, procédez comme suit :

1. Mettez l’imprimante hors tension.

2. Appuyez sur le bouton d’avance/pause, puis mettez l’imprimante sous tension.

3. Relâchez le bouton lorsque la LED s’éclaire en vert.

Remarque La couleur de la LED change dans l’ordre qui suit : Orange (fixe) rouge/orange (5 fois) orange (5 fois) vert/rouge (5 fois) vert (5 fois) rouge (5 fois) vert (fixe)

4. L’imprimante démarre sans exécuter le programme AUTO.BAS.35

6. Présentation de l’écran LCD

6.1 Accès au menu principal

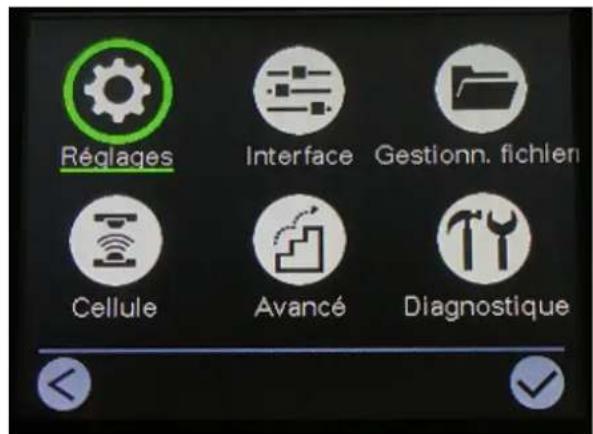

Vérifiez que l’écran LCD de l’imprimante affiche le message « Prêt ». Si ce n’est pas le cas, sélectionnez l’icône Menu .

Utilisez les boutons de navigation pour explorer les options du menu principal. - Pour sélectionner une icône en surbrillance, appuyez sur le bouton situé sous l’icône . - Pour revenir à l’écran précédent, appuyez sur le bouton sous l’icône .36

6.2 Présentation du menu principal

Utilisez les options du menu principal pour configurer les divers paramètres de l’imprimante sans connecter l’imprimante à un ordinateur. Icône Option Description Réglages Configure les paramètres FBPL et ZPL2 de l’imprimante. Cellule Étalonne le capteur papier sélectionné. Nous vous recommandons d’étalonner le capteur à chaque fois que vous changez de support. Interface Configure les paramètres d’interface de l’imprimante. Avancé Configure l’écran LCD de l’imprimante, l’initialisation, le type de Cutter, ou les paramètres d’avertissement de niveau bas du support. Gestionn. fichiers Contrôle ou gère la mémoire disponible de l’imprimante. Diagnostique Vérifie l’état de l’imprimante pour vous aider à dépanner les problèmes éventuels.37

1. Dans le menu principal, sélectionnez Réglages.

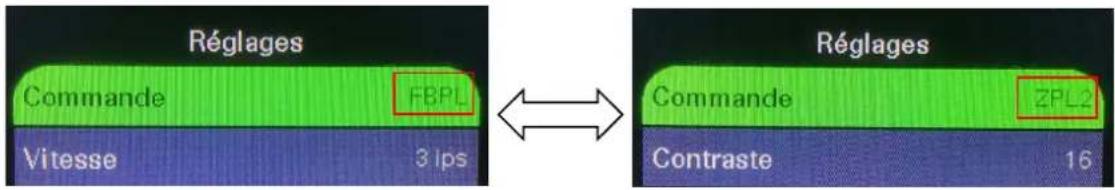

2. Appuyez sur Commande, puis sélectionnez le langage de programmation que vous voulez.

3. Sélectionnez l’icône .

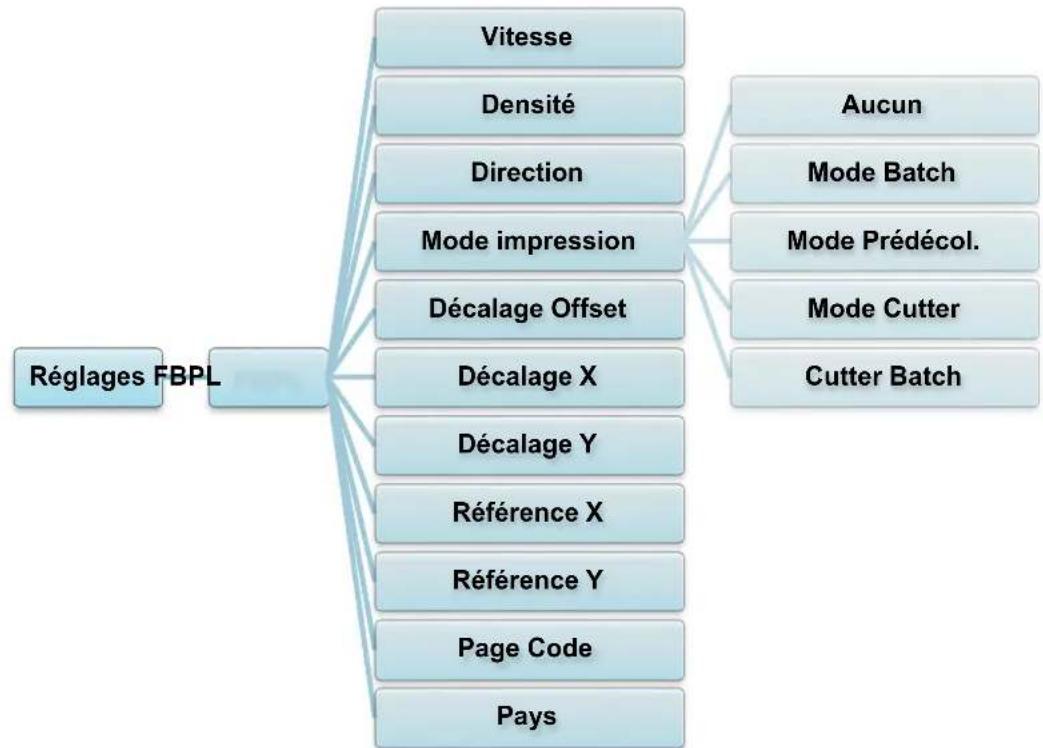

Paramètres FBPL disponibles :

Réglages FBPL Vitesse Densité Direction Mode impression Aucun Mode Batch Mode Prédécol. Mode Cutter Cutter Batch Décalage Offset Décalage X Décalage Y Référence X Référence Y Page Code Pays38 Réglages Description Vitesse Définit la vitesse d’impression. Densité Règle la clarté/obscurité d’impression. Les paramètres varient de 0 à 15. Il vous faudra peut-être régler la densité d’impression en fonction du support. Direction Précise le sens d’impression. DIRECTION 0 DIRECTION 1

Mode impression Définit le mode impression. Mode impression Description Aucun Le haut de l’étiquette suivante est aligné sur la ligne de gravure de la tête d’impression (mode Déchirement). Mode Batch Lorsque l’image est imprimée, la marque noire/l’espacement passe dans la plaque de découpe pour y être coupée. Mode Prédécol. Active le Mode Prédécol. des étiquettes. Mode Cutter Active le mode Cutter d’étiquettes. Cutter Batch Coupe l’étiquette à la fin de la tâche d’impression.

Décalage Offset Ajuste l’emplacement d’arrêt de l’impression sur le support. Les paramètres varient de -999 à 999 points. Décalage X Ajuste la position d’impression. Les paramètres varient de -999 à 999 points. Décalage Y Référence X Définit l’origine du système de coordonnées de l’imprimante, horizontalement et verticalement. Les paramètres varient de 0 à 999 points. Référence Y Page Code Définit le code page du jeu de caractères internationaux. Pays Définit le code pays. Les paramètres varient de 1 à 358. Remarque Si vous imprimez à partir du pilote/logiciel téléchargé, les commandes de ce dernier écraseront les paramètres définis depuis l’écran LCD. AVANCE39

6.3.2 Paramètres ZPL2

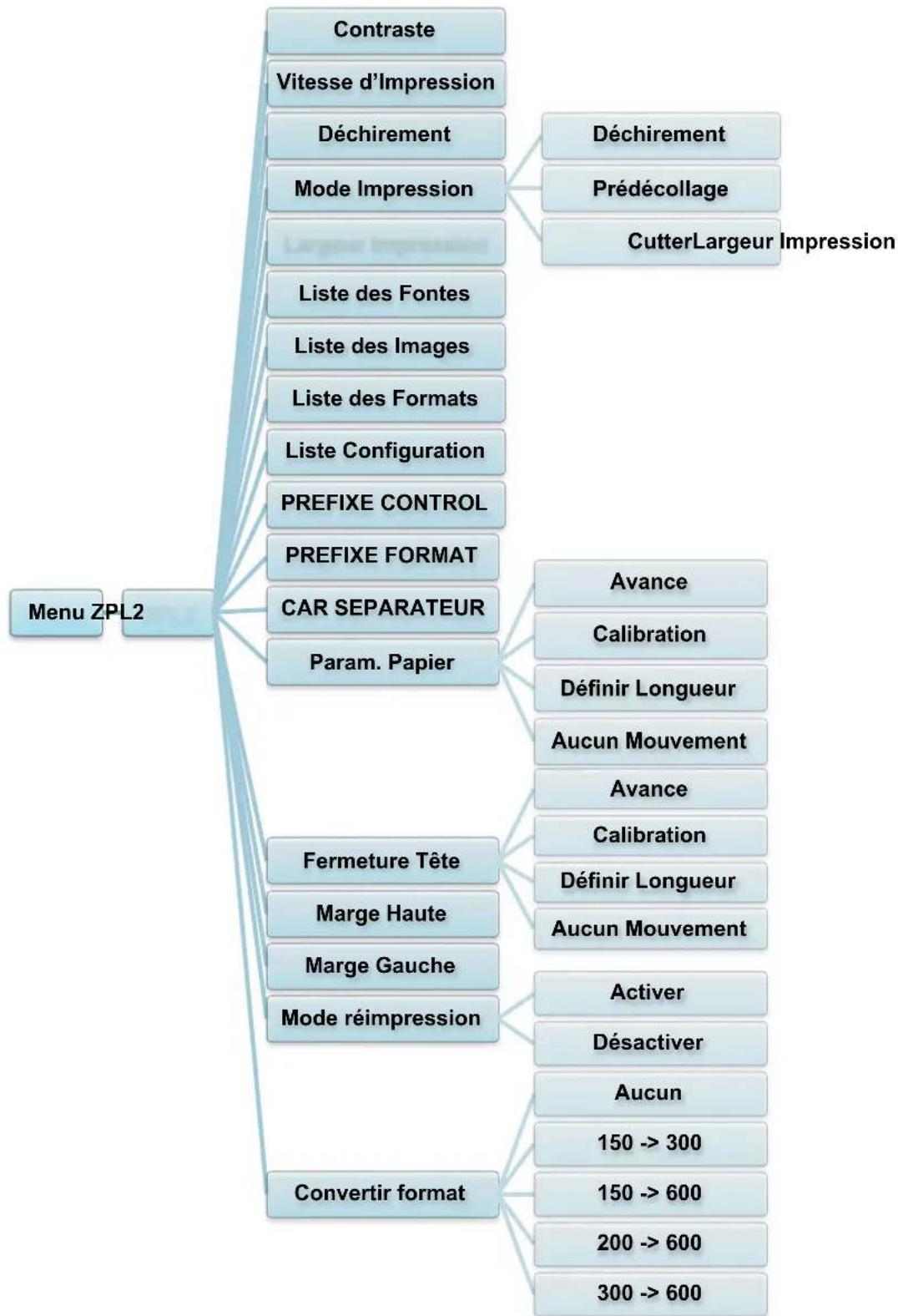

Paramètres ZPL2 disponibles :

Menu ZPL2 Contraste Vitesse d’Impression Déchirement Mode Impression Déchirement Prédécollage CutterLargeur Impression Liste des Fontes Liste des Images Liste des Formats Liste Configuration PREFIXE CONTROL PREFIXE FORMAT CAR SEPARATEUR Param. Papier Avance Calibration Définir Longueur Aucun Mouvement Fermeture Tête Avance Calibration Définir Longueur Aucun Mouvement Marge Haute Marge Gauche Mode réimpression Activer Désactiver Convertir format Aucun 150 -> 300 150 -> 600 200 -> 600 300 -> 60040 Réglages Description Contraste Définit le contraste d’impression. Les paramètres varient de 0 à 30. Il vous faudra peut-être régler la densité d’impression en fonction du support sélectionné. Vitesse d’Impression Définit la vitesse d’impression. Les paramètres varient de :

2 à 6 pour 300 dpi Déchirement Ajuste l’emplacement d’arrêt de l’impression sur le support. Les paramètres varient de -120 à 120 points. Mode Impression Définit le mode impression. Mode Impression Description Déchirement Le haut de l’étiquette suivante est aligné sur la ligne de gravure de la tête d’impression. Prédécollage Active le mode Prédécollage des étiquettes. Cutter Active le mode Cutter des étiquettes. Largeur Impression Définit la largeur d’impression. Les paramètres varient de :

2 à 864 points pour 203 dpi

2 à 1248 points pour 300 dpi Liste des Fontes Imprime la liste actuelle des polices de l’imprimante à destination des étiquettes. Les polices peuvent être stockées dans la DRAM, la mémoire flash de l’imprimante ou la carte mémoire en option. Liste des Images Imprime la liste actuelle des images de l’imprimante à destination des étiquettes. Les images peuvent être stockées dans la DRAM, la mémoire flash de l’imprimante ou la carte mémoire en option. Liste des Formats Imprime la liste actuelle des formats de l’imprimante à destination des étiquettes. Les formats peuvent être stockés dans la DRAM, la mémoire flash de l’imprimante ou la carte mémoire en option. Liste Configuration Imprime la configuration actuelle de l’imprimante. PREFIXE CONTROL Définit le caractère du préfixe de contrôle. PREFIXE FORMAT Définit le caractère du préfixe de format. CAR SEPARATEUR Définit le caractère délimiteur.41 Réglages Description Param. Papier Définit l’action du support souhaitée lorsque vous mettez l’imprimante sous tension. Action Description Avance L’imprimante éjecte une étiquette. Calibration L’imprimante étalonne les niveaux du capteur, détermine la longueur d’étiquette, et charge une étiquette. Définir Longueur L’imprimante détermine la longueur d’étiquette et charge l’étiquette. Aucun Mouvement Aucune action. Fermeture Tête Définit l’action du support lorsque vous fermez la tête d’impression. Action Description Avance L’imprimante éjecte une étiquette. Calibration L’imprimante étalonne les niveaux du capteur, détermine la longueur d’étiquette, et charge une étiquette. Définir Longueur L’imprimante détermine la longueur d’étiquette et charge l’étiquette. Aucun Mouvement Aucune action. Marge Haute Règle la position d’impression verticalement sur l’étiquette. Les paramètres varient de -120 à 120 points. Marge Gauche Règle la position d’impression horizontalement sur l’étiquette. Les paramètres varient de -9999 à +9999 points. Mode réimpression Réimprime la dernière étiquette lorsque vous appuyez sur la flèche Haut (△) sur le panneau de commande. Convertir format Sélectionne le facteur de mise à l’échelle des images bitmap. Le premier chiffre correspond à la valeur DPI d’origine, le second au paramètre DPI que vous souhaitez appliquer.

Remarque Si vous imprimez à partir du pilote/logiciel téléchargé, les commandes de ce dernier écraseront les paramètres définis depuis l’écran LCD.42

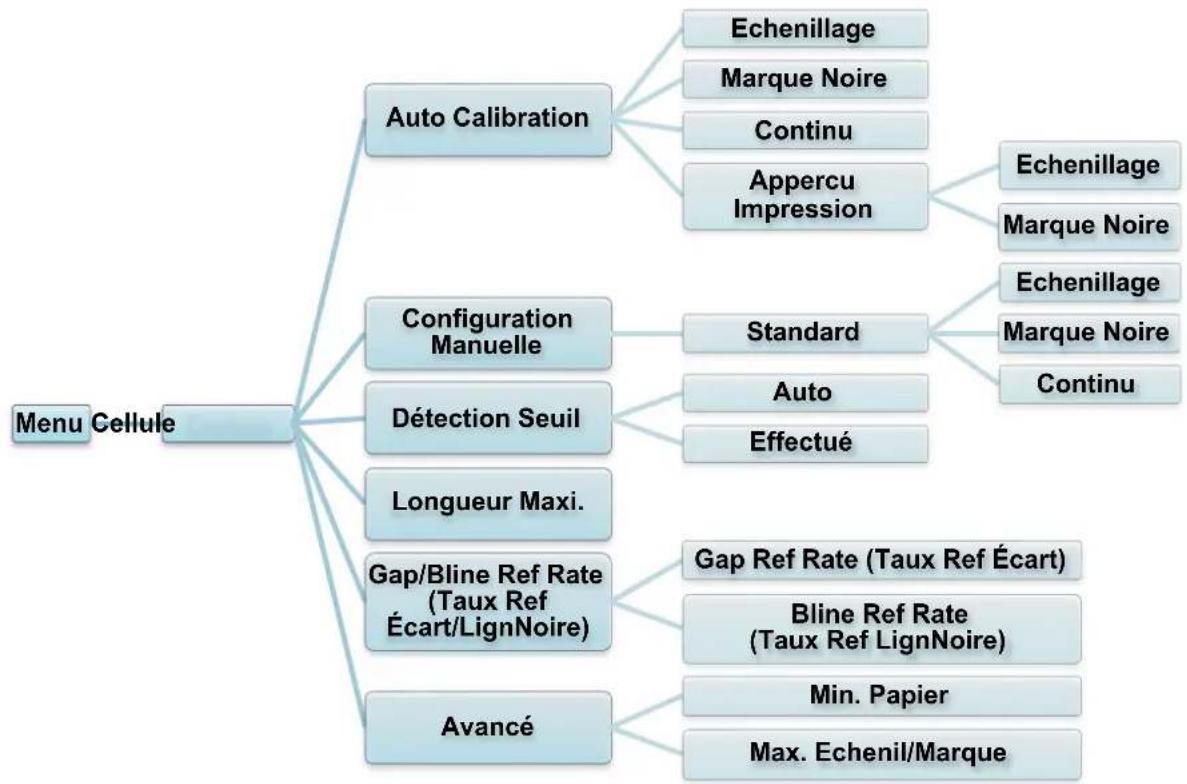

6.4 Paramètres du capteur

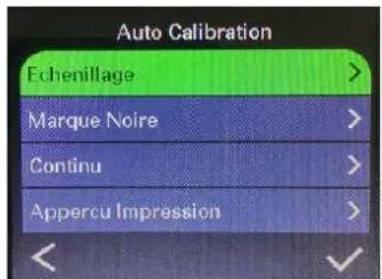

Nous vous recommandons d’étalonner les capteurs à chaque fois que vous changez de support.

Réglages Description Auto Calibration Définit le type de capteur papier et étalonne automatiquement le capteur sélectionné. L’imprimante charge un maximum de trois étiquettes espacées l’une de l’autre, afin d’étalonner automatiquement la sensibilité du capteur. Configuration Manuelle Si la fonction « Automatic » (Automatique) n’est pas applicable au support, utilisez la fonction « Manual » (Manuelle) pour définir la longueur du papier et la taille de l’écartement/de la ligne noire, puis numérisez le support/marque pour étalonner la sensibilité du capteur. Détection Seuil Configure la sensibilité du capteur sur Effectué ou Auto. Longueur Maxi. Définit la longueur maximale pour l’étalonnage de l’étiquette. Gap/Bline Ref Rate (Taux Ref Écart/ LignNoire) Règle la sensibilité de la détection de l’espacement sur les étiquettes pré-découpées ou la détection des marques noires. Avancé Définit la longueur minimale de papier et la longueur maximale d’écartement/BLINE pour étalonner automatiquement la sensibilité du capteur.

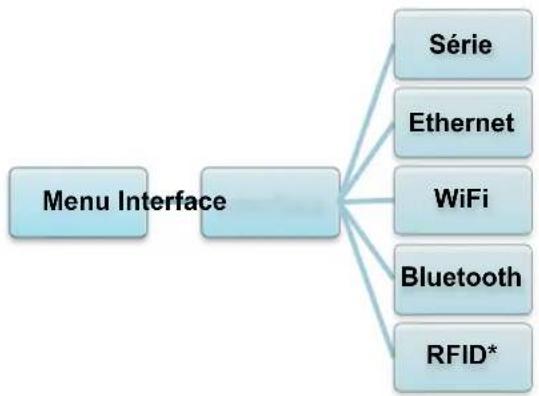

6.5 Paramètres d’interface

Définissez les paramètres d’interface de l’imprimante.

• Disponible pour : TD-4650TNWBR et TD-4750TNWBR.

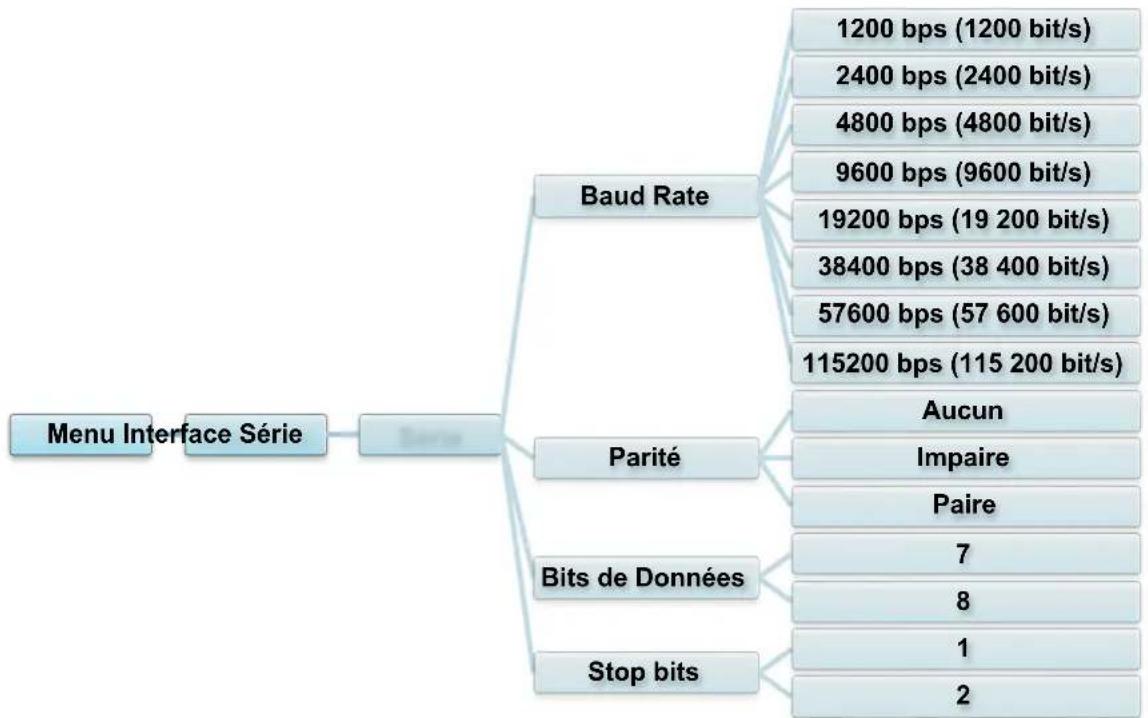

6.5.1 Paramètres de communication série

Définissez les paramètres RS-232 de l’imprimante. Réglages Description Baud Rate Définit le Baud Rate du standard RS-232. Parité Définit la parité du standard RS-232. Bits de Données Définit les bits de données du standard RS-232. Stop bits Définit les Stop bits du standard RS-232. Menu Interface Série Ethernet RFID* WiFi Bluetooth Menu Interface Série Baud Rate 1200 bps (1200 bit/s) 2400 bps (2400 bit/s) 4800 bps (4800 bit/s) 9600 bps (9600 bit/s) 19200 bps (19 200 bit/s) 38400 bps (38 400 bit/s) 57600 bps (57 600 bit/s) 115200 bps (115 200 bit/s) Parité Aucun Impaire Paire Bits de Données

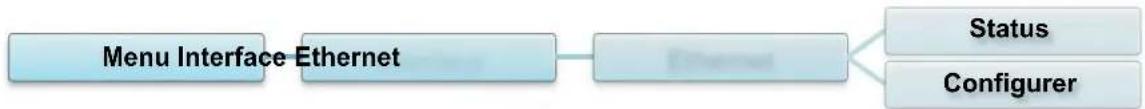

Configurez la connexion Ethernet (filaire) de votre imprimante et vérifiez son état. Lorsqu’Ethernet est connecté, l’icône Ethernet et l’adresse IP s’affichent sur l’écran LCD comme indiqué ci-dessous.

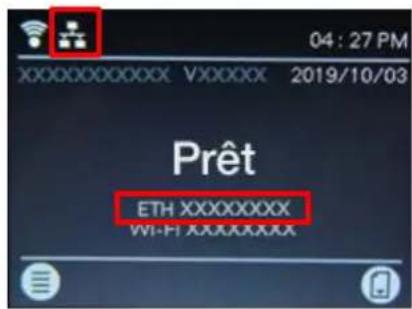

Élément Description Status Vérifie l’adresse IP de la connexion Ethernet et le statut du paramètre Adresse Mac. Configurer DHCP : Active (Activé) ou désactive (Désactivé) le protocole de configuration dynamique de l’hôte (DHCP). IP Fixe : Définit l’adresse IP de l’imprimante, le masque de sous-réseau et la passerelle. Remarque Pour plus d’informations sur l’installation d’un pilote d’imprimante, consultez la section

4.1.4 Connexion à un réseau câblé (Windows).

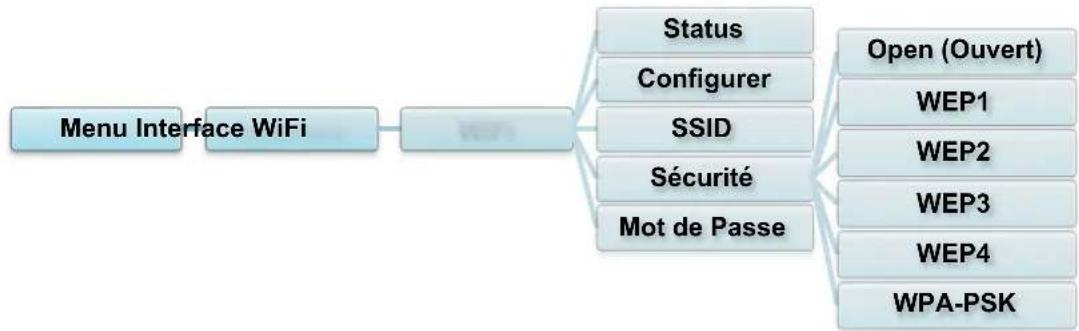

Configurez la connexion Wi-Fi de votre imprimante et vérifiez son état. Pour utiliser cette fonction, définissez la configuration Entreprise avec Brother Printer Management Tool (BPM). Pour plus d’informations sur la configuration Wi-Fi avec BPM, consultez le « Brother Printer Management Tool Quick Start Guide » (Guide de démarrage rapide de l’outil de gestion de l’imprimante Brother) sur la page Manuels de votre modèle à l’adresse support.brother.com. Lorsque le module Wi-Fi est connecté, l’icône Wi-Fi et l’adresse IP s’affichent sur l’écran LCD comme indiqué ci-dessous. Remarque Vérifiez que les paramètres réseau de votre imprimante et ceux de votre routeur/point d’accès sans fil sont correctement configurés. Pour plus d’informations, consultez la documentation fournie avec votre routeur/point d’accès sans fil ou contactez le fabricant de votre routeur, votre administrateur système ou fournisseur d’accès à Internet.

Élément Description Status Vérifie l’adresse IP de la connexion Wi-Fi et le statut du paramètre Adresse Mac. Configurer DHCP : Active (Activé) ou désactive (Désactivé) le protocole de configuration dynamique de l’hôte (DHCP). IP Fixe : Définit l’adresse IP de l’imprimante, le masque de sous-réseau et la passerelle. SSID Définit le SSID (Nom du réseau). Menu Interface WiFi Status Configurer SSID Sécurité Open (Ouvert) WEP1 WEP2 WEP3 WEP4 WPA-PSK Mot de Passe46 Sécurité Sélectionne le cryptage du réseau Wi-Fi. Mot de Passe Définit le mot de passe (Clé de réseau). Remarque Pour plus d’informations sur l’installation d’un pilote d’imprimante, consultez la section

4.1.3 Connexion à un réseau Wi-Fi (Windows).

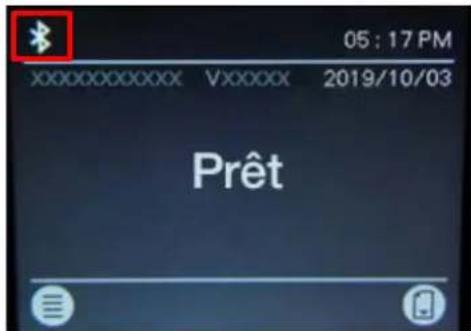

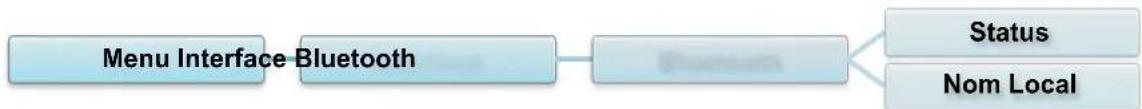

6.5.4 Paramètres Bluetooth

Configurez la connexion Bluetooth de votre imprimante, vérifiez son statut et réinitialisez le nom local de la connexion. Activez la fonction Bluetooth pour permettre à votre appareil mobile de détecter votre imprimante et de s’y connecter.

Élément Description Status Vérifie le statut du paramètre Bluetooth. Nom Local Réinitialise le nom local Bluetooth. Remarque Pour plus d’informations sur l’installation d’un pilote d’imprimante, consultez la section

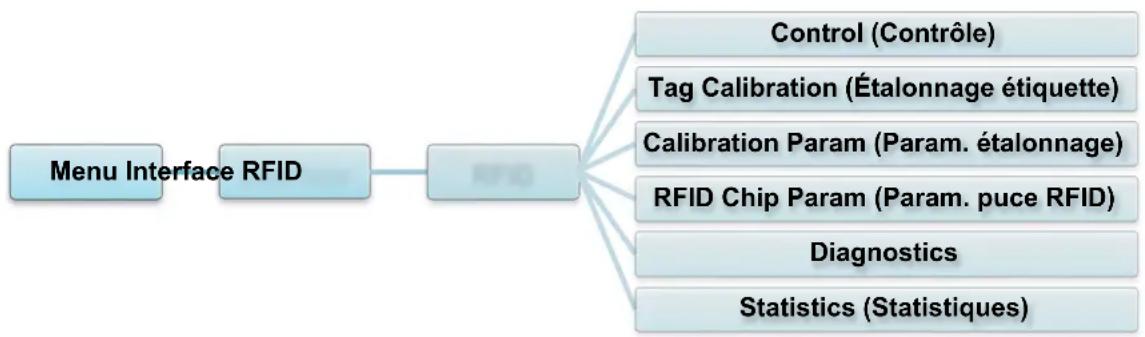

Définissez les paramètres RFID de l’imprimante. (Disponible pour TD-4650TNWBR et TD-4750TNWBR uniquement)

Élément Description Control (Contrôle) RFID Active (RFID actif) Sélectionnez « Enable » (Activer) pour activer le module d’encodage RFID. Error Handling (Traitement erreurs) Sélectionnez le mode de traitement des erreurs RFID. Overstrike (Surimpression – par défaut) Chaque étiquette dont le traitement ne s’effectue pas correctement est imprimée avec le modèle Overstrike (Surimpression), et l’imprimante retente l’impression sur une nouvelle étiquette jusqu’à ce que le nombre figurant dans Label Retry (Tentatives étiquettes) soit épuisé. Qu’un message d’erreur s’affiche ou que l’étiquette soit réimprimée dépend du paramètre Max Retry Error (Erreur tentative max). None (Aucun) Aucune action spécifique n’est effectuée lorsqu’une étiquette ne peut pas être programmée. Stop (Arrêter) L’imprimante s’arrête et affiche le message d’erreur « RFID Error: Check Media » (Erreur RFID : vérifier le support). L’étiquette est rejetée et sa réimpression doit être initiée depuis l’hôte. Lorsque l’erreur est effacée, l’étiquette avec la mauvaise étiquette RFID s’avance jusqu’à ce que l’étiquette suivante soit en position d’être imprimée. Menu Interface RFID Control (Contrôle) Tag Calibration (Étalonnage étiquette) Calibration Param (Param. étalonnage) RFID Chip Param (Param. puce RFID) Diagnostics Statistics (Statistiques)48 Élément Description Label Retry (Tentatives étiquettes) Spécifie le nombre d’essais que l’encodeur RFID devra tenter avant de déclarer un défaut. Ceci peut indiquer un problème avec l’encodeur RFID, la configuration de l’imprimante, ou le stock d’étiquettes. Minimum

Maximum 10 (Par défaut)

Max Retry Error (Erreur tentative max.) Détermine la présence d’erreur à partir du moment où le nombre Label Retry (Tentatives étiquettes) est dépassé. EPC Write Ctrl (Ctrl écrire EPC) Contrôle la façon dont l’imprimante encode le champ EPC de l’étiquette RFID. Non-RFID Warning (Avertissement Non-RFID) Affiche un avertissement si l’imprimante reçoit une tâche d’impression qui ne contient aucune commande RFID alors qu’un support RFID est installé dans l’imprimante. Tag Calibration (Étalonnage étiquette) Ce sous-menu permet d’effectuer un étalonnage RFID. Lors de l’installation d’une nouvelle étiquette dans l’imprimante, l’utilisateur doit effectuer l’étalonnage de l’étiquette en question. L’étalonnage RFID détermine le type de puce RFID, la puissance de lecture/écriture, la position de programmation, et la longueur du champ EPC/Utilisateur. RFID Calibrate (Étalonner RFID) Effectue l’étalonnage RFID. Exécutez celui-ci à chaque fois que vous changez de type d’étiquette RFID. Num Label for Calibration (Nb. Étiquette pour étalonnage) Détermine le nombre d’étiquettes à utiliser pour l’étalonnage. Toutefois, cette valeur n’inclut pas les étiquettes qui sont déplacées lors de la détection des écartements durant le processus d’étalonnage. En fonction de la difficulté à étalonner les étiquettes installées, l’imprimante est susceptible d’utiliser un plus ou moins grand nombre d’étiquettes. En règle générale, cependant, plus le nombre d’étiquettes sélectionnées dans ce menu est important, plus grand sera le nombre d’étiquettes utilisées dans la détermination du résultat de l’étalonnage. La valeur par défaut (3) est la plus couramment utilisée. Minimum 3 (Par défaut) Maximum

Test EPC Length (Longueur EPC test) Détermine la taille des données de l’EPC qui seront utilisées pour effectuer l’étalonnage RFID. Cette longueur peut être accrue afin d’améliorer la précision de l’étalonnage RFID, mais elle ne doit pas être augmentée d’une valeur supérieure à la longueur maximale d’EPC que le type d’étiquette actuelle peut prendre en charge. Minimum

Élément Description Calibration Param (Param. étalonnage) Contient les paramètres utilisés pour un encodage optimal de l’étiquette. Ces paramètres peuvent être obtenus automatiquement via l’étalonnage RFID. Tag Position (Position étiquette) Détermine le décalage de la position d’encodage de l’étiquette RFID actuellement installée par rapport au Haut de page. Write Power (Puissance écriture) Spécifie le niveau de puissance d’écriture que devra utiliser l’encodeur RFID. Habituellement, cette valeur est définie automatiquement par le processus d’étalonnage RFID et ne doit pas être modifiée. Minimum

Read Power (Puissance lecture) Spécifie le niveau de puissance de lecture que devra utiliser l’encodeur RFID. Habituellement, cette valeur est définie automatiquement par le processus d’étalonnage RFID et ne doit pas être modifiée. Minimum

RFID Chip Param (Param. puce RFID) Ces paramètres servent à configurer le système lorsque des étiquettes RFID personnalisées sont nécessaires. USR Size (Taille USR) Spécifie la taille en octets du bloc mémoire USR par rapport à la mémoire de l’étiquette RFID. Habituellement, cette valeur est définie automatiquement par le processus d’étalonnage RFID et ne doit pas être modifiée. Minimum 0 (Par défaut) Maximum

Remarque Cette valeur est masquée si des étiquettes Higgs 3 sont détectées ; le menu Higgs 3 USR Len (Long USR Higgs 3) s’affiche à la place.

USR Address (Adresse USR) Spécifie l’emplacement de départ du bloc de mémoire USR par rapport à la mémoire de l’étiquette RFID. Habituellement, cette valeur est définie automatiquement par le processus d’étalonnage RFID et ne doit pas être modifiée. Minimum 0 (Par défaut) Maximum

TID Size (Taille TID) Indique la taille du bloc mémoire au sein de la mémoire de l’étiquette RFID qui contient l’ID étiquette. Habituellement, cette valeur est définie automatiquement par le processus d’étalonnage RFID et ne doit pas être modifiée. Minimum

Élément Description Higgs 3 USR Len (Long USR Higgs 3) Les étiquettes Higgs 3 diffèrent des autres étiquettes RFID en ce sens que la taille de leur bloc mémoire n’est pas fixe. Afin d’accommoder des longueurs d’EPC supérieures à 96 bits, Higgs 3 emprunte de la mémoire au bloc USR. Ce menu en lecture seule indique la taille en bits du bloc mémoire USR par rapport à la mémoire de l’étiquette RFID. Minimum

Maximum 512 (Par défaut)

Remarque Ce menu s’affiche uniquement si une étiquette Higgs 3 est détectée. Higgs 3 EPC Len (Long EPC Higgs 3) Les étiquettes Higgs 3 diffèrent des autres étiquettes RFID en ce sens que la taille de leur bloc mémoire n’est pas fixe. Afin d’accommoder des longueurs d’EPC supérieures à 96 bits, Higgs 3 emprunte de la mémoire au bloc USR. Cet élément de menu vous permet de sélectionner le nombre de bits dédiés au bloc EPC par rapport à la mémoire de l’étiquette RFID. Minimum

Remarque Ce menu s’affiche uniquement si une étiquette Higgs 3 est détectée.

Tag Length (Long étiquette) Spécifie la taille en octets du bloc mémoire EPC par rapport à la mémoire de l’étiquette RFID. Cette valeur est définie automatiquement par le processus d’étalonnage RFID et ne doit pas être modifiée. Minimum

Remarque Cette valeur est masquée si des étiquettes Higgs 3 sont détectées ; le menu Higgs 3 EPC Len (Long EPC Higgs 3) s’affiche à la place.

EPC Address (Adresse EPC) Spécifie l’emplacement de départ du bloc de mémoire EPC par rapport à la mémoire de l’étiquette RFID. Habituellement, cette valeur est définie automatiquement par le processus d’étalonnage RFID et ne doit pas être modifiée. Minimum 0 (Par défaut) Maximum

Élément Description Block Size (Taille bloc) Spécifie le nombre maximal d’octets écrits dans le bloc mémoire USR par rapport à la mémoire de l’étiquette RFID à la fois. Habituellement, cette valeur est définie automatiquement par le processus d’étalonnage RFID et ne doit pas être modifiée. Minimum

Diagnostics Ces paramètres servent à effectuer des procédures de test qui vous aident à déterminer la précision du système RFID et à diagnostiquer celui-ci. Read Tag (Lire étiquette) Lit l’étiquette à portée du coupleur RFID interne, envoie les données de l’étiquette au port de débogage et affiche celles-ci sur l’écran LCD. Cet élément est utilisé principalement dans le cadre de la vérification du développement, il contrôle que le système fonctionne. Remarque Cet élément de menu ne place pas lui-même l’étiquette RFID sur le coupleur. Pour bénéficier d’une lecture précise, veillez à positionner l’étiquette sur le coupleur.

Read Tag & Eject (Lire étiquette & éject) Cet élément de menu fonctionne exactement de la même façon que l’élément Read Tag (Lire étiquette), mais, après que l’imprimante a lu l’étiquette, l’élément charge l’étiquette à destination du Haut de page suivant. Remarque Cet élément de menu ne place pas lui-même l’étiquette RFID sur le coupleur. Pour bénéficier d’une lecture précise, veillez à positionner l’étiquette sur le coupleur.

Read USR (Lire USR) Lit la banque de mémoire utilisateur de l’étiquette à portée du coupleur RFID interne, envoie les données de l’étiquette au port de débogage et affiche celles-ci sur l’écran LCD. Cet élément est utilisé principalement dans le cadre de la vérification du développement, il contrôle que le système fonctionne. Remarque Cet élément de menu ne place pas lui-même l’étiquette RFID sur le coupleur. Pour bénéficier d’une lecture précise, veillez à positionner l’étiquette sur le coupleur.

Read TID (Lire TID) Lit le Tag ID (ID étiquette) depuis l’étiquette à portée du coupleur RFID interne et affiche la valeur lue dans le menu Tag ID (ID étiquette). Remarque Cet élément de menu ne place pas lui-même l’étiquette RFID sur le coupleur. Pour bénéficier d’une lecture précise, veillez à positionner l’étiquette sur le coupleur.52 Élément Description Tag ID (ID étiquette) Affiche le premier Tag ID (ID étiquette) lu à partir de la mise sous tension, ou en cas d’utilisation du menu Read TID (Lire TID), le TID lu le plus récemment. Si aucune étiquette ne se trouve à portée du coupleur RFID interne, la mention « Unknown » (Inconnu) s’affiche sur l’écran LCD. Read PC (Lire CP) Lit le champ CP (Contrôle de Protocole) à partir de l’étiquette RFID à portée du coupleur RFID interne et affiche la valeur lue dans le menu Tag PC (CP étiquette). Remarque Cet élément de menu ne place pas lui-même l’étiquette RFID sur le coupleur. Pour bénéficier d’une lecture précise, veillez à positionner l’étiquette sur le coupleur.

Tag PC (CP étiquette) Affiche le dernier champ CP (Contrôle de protocole) lu à partir d’une étiquette RFID. Si aucune étiquette ne se trouve à portée du coupleur RFID interne, la mention « Unknown » (Inconnu) s’affiche sur l’écran LCD. Write EPC with 1s (Écrire EPC avec 1) Écrit une série de chiffres 1 sur l’étiquette à portée du coupleur RFID interne. Cet élément est utilisé principalement dans le cadre de la vérification du développement, il contrôle que le système fonctionne. Remarque Cet élément de menu ne place pas lui-même l’étiquette RFID sur le coupleur. Veillez à positionner l’étiquette sur le coupleur afin de garantir la précision de l’écriture.

Write EPC with 2s (Écrire EPC avec 2) Écrit une série de chiffres 2 sur l’étiquette à portée du coupleur RFID interne. Cet élément est utilisé principalement dans le cadre de la vérification du développement, il contrôle que le système fonctionne. Remarque Cet élément de menu ne place pas lui-même l’étiquette RFID sur le coupleur. Veillez à positionner l’étiquette sur le coupleur afin de garantir la précision de l’écriture.53 Élément Description Statistics (Statistiques) Ces paramètres sont généralement en lecture seule et permettent de recueillir et de communiquer des statistiques sur la manière dont le système RFID rend compte des tâches d’impression envoyées à l’imprimante. Tag Write Count (Nombre étiquettes écrites) Affiche le nombre de tentatives d’écriture d’étiquettes depuis la dernière exécution de Clear Tag Stat (Effacer Stat étiquettes). Tag Failed Count (Nombre échecs étiquettes) Affiche le nombre d’échecs d’étiquettes RFID depuis la dernière exécution de Clear Tag Stat (Effacer Stat étiquettes). Tag Read Count (Nombre étiquettes lues) Affiche le nombre d’étiquettes lues depuis la dernière exécution de Clear Tag Stat (Effacer Stat étiquettes). Clear Tag Stat (Effacer Stat étiquettes) Efface les éléments de menu nombres de ce sous-menu. RFID Reader F/W (Micrologiciel lecteur RFID) Affiche la version du micrologiciel RFID installé sur l’encodeur. (Disponible pour TD-4650TNWBR et TD-4750TNWBR) RFID Reader Hd/W (Matériel lecteur RFID) Affiche la version du matériel RFID installé sur l’encodeur. (Disponible pour TD-4650TNWBR et TD-4750TNWBR)54

6.6 Paramètres avancés

Élément Description Langue Spécifie la langue de l’écran LCD. Information Imprimante Vérifie le numéro de série de l’imprimante, la distance imprimée (pouces/m), le nombre d’étiquettes imprimées et le nombre de coupes. Initialisation Réinitialise les paramètres par défaut de l’imprimante. Contraste écran Ajuste la luminosité de l’écran LCD (les paramètres varient de 0 à 100). Date & Heure Ajuste la date et l’heure affichées sur l’écran LCD. Securité Définit le mot de passe pour verrouiller le menu ou les favoris. Le mot de passe par défaut est 8888. Niveau Bas Ruban Définit le message d’avertissement de niveau bas du ruban. Par exemple, si vous définissez la valeur sur 30 m, lorsque la capacité du ruban est inférieure à 30 m, l’icône s’affiche en rouge. Menu Avancé Langue Information Imprimante Initialisation Contraste écran Date & Heure Format Date Date Format Heure Horloge Securité Verrou Menu Mot de Passe Menu Niveau Bas Ruban Printer Head Maintn (Maintn Tête impression) Alerte RAZ Compteur Intervalle Beep Touches Contactez nous55 Élément Description Printer Head Maintn (Maintn Tête impression) Vérifie les notifications de maintenance et d’état de la tête d’impression. Élément Description Alerte Active ou désactive l’avertissement de nettoyage de la tête d’impression. Si ce paramètre est activé et que la tête d’impression a atteint la limite de distance du paramètre, une alerte apparaît sur l’écran LCD pour vous rappeler de nettoyer la tête d’impression. Le paramètre par défaut est « Désactiver ». RAZ Compteur Réinitialise l’alerte de distance de la tête d’impression après le nettoyage de celle-ci. Intervalle Définit la distance à partir de laquelle afficher l’alerte de nettoyage de la tête d’impression. Vous devez activer « TPH warning lock » (verrouillage alerte TPH) pour utiliser cet élément. Le paramètre par défaut est 1 km.

Beep Touches Active ou désactive la tonalité émise lorsque l’opérateur appuie sur un bouton. Contactez nous Affiche un code QR permettant d’accéder au Site internet Brother support à l’adresse support.brother.com à l’aide d’un appareil mobile.

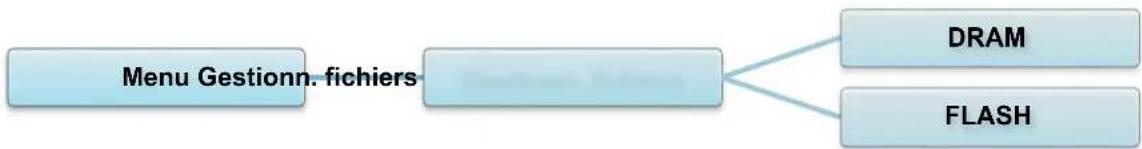

6.7 Gestionnaire de fichiers

Vérifiez la mémoire disponible de l’imprimante, affichez la liste des fichiers, supprimez les fichiers ou exécutez les fichiers qui sont enregistrés dans la DRAM/mémoire flash de l’imprimante. Menu Gestionn. fichiers DRAM FLASH56

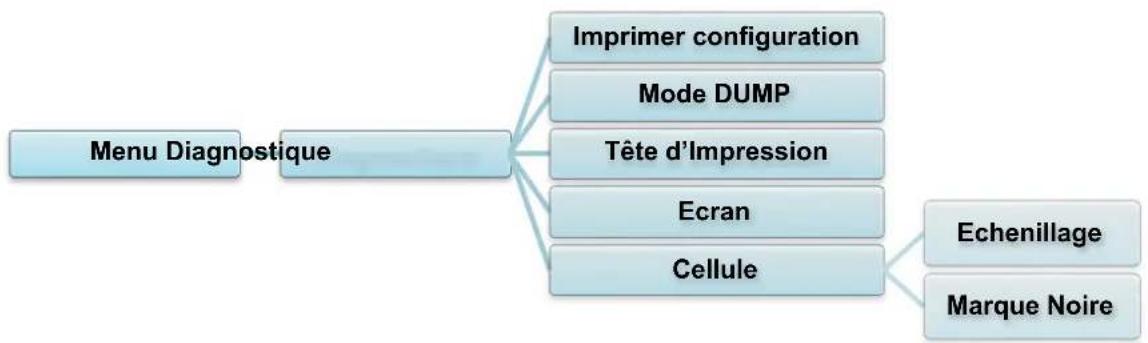

6.8 Fonctions de diagnostic

Élément Description Imprimer configuration Imprime la configuration actuelle de l’imprimante. L’impression de la configuration contient un motif de test de la tête impression qui sert à vérifier la présence de points endommagés sur le composant chauffant de la tête d’impression. Pour plus d’informations, consultez la section 5.1.2 Étalonnage du capteur de marques noires/d’espacement, autotest et entrée en mode Dump.

Mode DUMP Capture les données en provenance du port de communication et imprime les données reçues par l’imprimante. En mode Dump, les caractères sont tous imprimés sur deux colonnes. Les caractères de la colonne de gauche proviennent du système de l’imprimante, et ceux de la colonne de droite correspondent à leur représentation hexadécimale. Ce mode vous permet de vérifier et de déboguer le programme. Pour plus d’informations, consultez la section 5.1.2 Étalonnage du capteur de marques noires/d’espacement, autotest et entrée en mode Dump. Remarque Le mode Dump nécessite une largeur papier de 101,6 mm.

Tête d’Impression Vérifie la présence de points visibles et contrôle la température de la tête d’impression. Ecran Contrôle l’état des couleurs de l’écran LCD. Cellule Contrôle l’état de lecture et l’intensité des capteurs. Menu Diagnostique Imprimer configuration Mode DUMP Tête d’Impression Ecran Cellule Echenillage Marque Noire57

7. Brother Printer Management Tool (BPM)

Brother Printer Management Tool (BPM) est un outil intégré qui vous permet de : Vérifier l’état et les paramètres d’une imprimante Modifier les paramètres de l’imprimante Envoyer des commandes supplémentaires à une imprimante Télécharger des graphiques et des polices Créer une police bitmap d’imprimante Télécharger et mettre à jour le micrologiciel Configurer les paramètres Bluetooth et LAN sans fil (Wi-Fi) Avec cet outil, vous pouvez également vérifier l’état et les paramètres de votre imprimante pour corriger tout problème. Ce logiciel est uniquement disponible pour Windows.

Double-cliquez sur l’icône de BPM pour démarrer le logiciel.

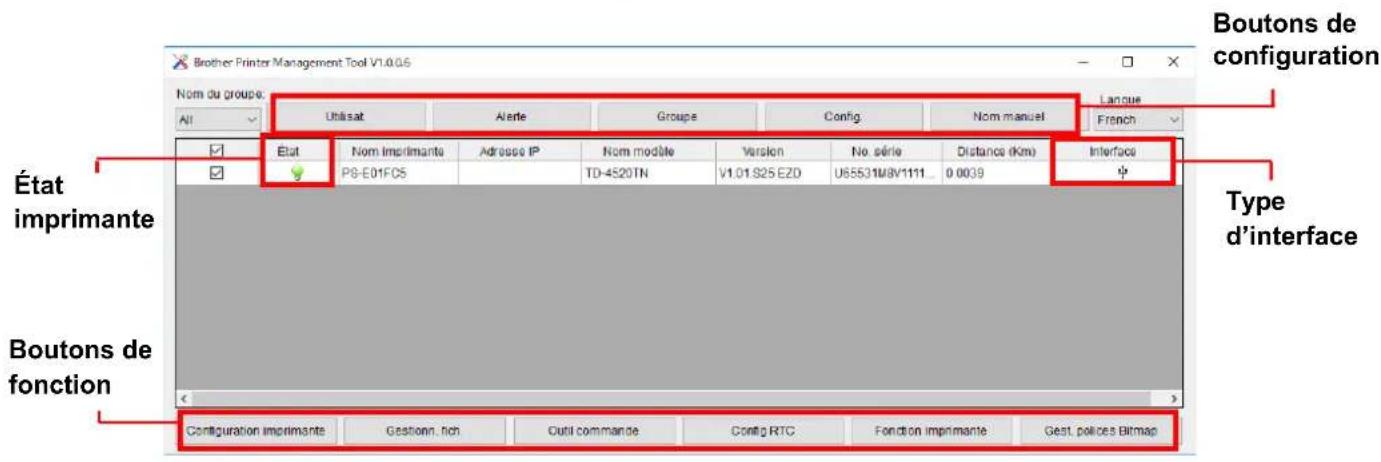

L’écran principal de BPM vous permet d’accéder aux options suivantes : Configuration imprimante Gestionn. fich. Outil commande Config RTC Fonction imprimante Gest. polices Bitmap Boutons de fonction Type d’interface État imprimante Boutons de configuration58 Pour plus d’informations, consultez le « Brother Printer Management Tool Quick Start Guide » (Guide de démarrage rapide de l’outil de gestion de l’imprimante Brother) sur la page Manuels de votre modèle à l’adresse support.brother.com.

7.2 Étalonnage automatique du capteur papier à l’aide de BPM

Utilisez BPM pour définir le type de capteur papier (capteur de marques noires ou d’espacement) et étalonner le capteur sélectionné. Capteur d’espacement Capteur de marques noires

Le capteur d’espacement (capteur transmissif) détecte le début de l’étiquette et la fait avancer vers la bonne position. Le capteur de marques noires (capteur réflectif) détecte la marque et fait avancer le support vers la bonne position.

1. Assurez-vous que le support est déjà installé et que la tête d’impression est fermée.

(Consultez la section 3.2 Charger le support.)

2. Mettez l’imprimante sous tension.

4. Cliquez sur le bouton Fonction imprimante.

5. Cliquez sur le bouton Étalonner.

6. Sélectionnez le type de capteur de support et cliquez sur Étalonner.59

Lorsqu’elle imprime des étiquettes intelligentes intégrant la technologie EEPROM, l’imprimante peut, avant d’accepter certaines étiquettes RFID, être amenée à écrire et à vérifier celles-ci à plusieurs reprises. Ce traitement supplémentaire est susceptible d’entraîner une brève pause entre chaque impression d’étiquette, mais est nécessaire pour garantir une fiabilité et une qualité homogène. Remarque L’électricité statique peut endommager les étiquettes intelligentes. Avant de manipuler des étiquettes intelligentes, ouvrez le couvercle renfermant le support de l’imprimante et touchez une partie métallique non peinte pour décharger toute électricité statique que vous avez pu accumuler sur les mains. Cette imprimante est équipée d’une fonction d’étalonnage automatique grâce à laquelle il n’est plus nécessaire de spécifier le positionnement exact de l’inlay ou de configurer les paramètres d’alimentation du RFID. Le programme d’étalonnage est compatible avec la plupart des inlays les plus utilisés avec les tailles d’étiquettes habituelles et fonctionnera également avec de nombreux autres inlays. Pour des performances optimales : Centrez les inlays horizontalement sur le support (dimension « C »). Un positionnement homogène, d’étiquette à étiquette, des inlays est plus important que leur proximité du centre. L’écartement correspond à la distance totale d’un inlay à l’autre (dimension « E »). Avec les étiquettes respectant l’écartement et les étiquettes avec un écartement inférieur à 25,4 mm, l’imprimante peut être amenée à exécuter un « Backfeed » pendant le processus d’encodage et d’impression, ralentissant ainsi le débit de l’imprimante. Pour éviter cela, cet écartement doit être supérieur à 25,4 mm.60 Calculez l’inlay à partir du bord avant du support (dimension « L »), en respectant la distance d’étiquette à étiquette. Pour éviter un éventuel « Backfeed » sur les étiquettes de plus de 25,4 mm, cette distance doit être supérieure à 12,7 mm. IMPORTANT Avant d’acheter de grandes quantités, veillez à systématiquement tester le support RFID sur votre imprimante.

8.2 Étalonnage RFID (disponible pour TD-4650TNWBR et TD-4750TNWBR

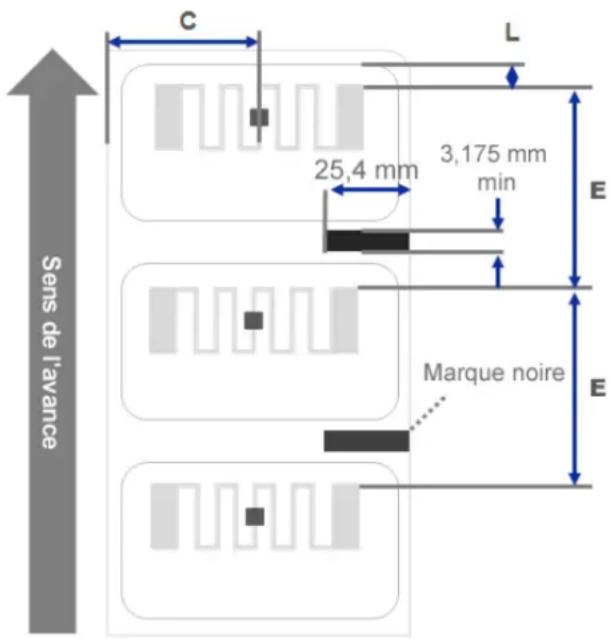

Vérifiez l’étiquette afin de définir la meilleure position pour l’antenne, en repérant la boucle de l’antenne sur l’étiquette. Dans la plupart des cas, la boucle de l’antenne se trouve directement au-dessus ou au-dessous de la puce. La boucle peut être décalée sur l’un des côtés de la puce sur certaines étiquettes. Ouvrez le couvercle du compartiment à rouleau. Déplacez le coulisseau d’antenne de manière à ce que l’indicateur de position soit aligné avec la boucle de l’étiquette.

Indicateur de position Bande de positionnement numérotée Coulisseau d’antenne61

8.2.2 Procédure d’étalonnage RFID

Remarque Afin d’optimiser les résultats de l’étalonnage, effectuez l’étalonnage du support avant l’étalonnage RFID. Veillez à installer correctement le ruban ainsi que le rouleau d’étiquettes.

1. Effectuez l’étalonnage automatique du support :

Utilisation du menu LCD : a. Chargez le support RFID dans l’imprimante. b. (Transfert thermique uniquement) Chargez le ruban dans l’imprimante. c. Sélectionnez le Menu . d. Sélectionnez la Cellule . e. Sélectionnez Auto Calibration, sélectionnez le type de support, puis l’icône .

Remarque Pour plus d’informations, consultez la section 6.4 Paramètres du capteur.

Utilisation de BPM : a. Chargez le support RFID dans l’imprimante. b. (Transfert thermique uniquement) Chargez le ruban dans l’imprimante. c. Connectez le câble USB entre l’ordinateur et l’imprimante. d. Démarrez BPM. e. Sélectionnez l’imprimante dans la liste, puis cliquez sur le bouton Fonction imprimante.62 f. Cliquez sur Étalonner. g. Cliquez sur Configuration imprimante et vérifiez que la hauteur et la largeur papier dans l’onglet FBPL sont définies correctement. Utilisation de la commande AUTODETECT : Remarque Pour plus d’informations, consultez le « FBPL Command Reference Manual » (Manuel de référence des commandes FBPL) sur la page Manuels de votre modèle à l’adresse support.brother.com.

2. Vérifiez que l’antenne RFID est centrée sur la puce RFID ou la boucle de l’antenne sur

l’étiquette. Pour plus d’informations, consultez la section 8.2.1 Choisir la position de l’antenne.

3. Démarrez l’étalonnage RFID.

Utilisation du menu LCD : Allez sur le menu RFID. Sélectionnez Interface RFID Calibration Tag Calibration RFID Requise, et sélectionnez l’icône .

Remarque Pour plus d’informations, consultez la section 6.5.5 Paramètres RFID (Radio-identification).63 Utilisation de la commande RFIDDETECT : Remarque Pour plus d’informations, consultez le « FBPL Command Reference Manual » (Manuel de référence des commandes FBPL) sur la page Manuels de votre modèle à l’adresse support.brother.com.

4. En fonction du type et de la longueur de l’étiquette, l’étalonnage peut prendre plusieurs

minutes. À la fin de l’étalonnage, un écran vert ou rouge s’affiche. L’écran vert s’affiche lorsque l’étalonnage est réussi ; le rouge dans le cas contraire.

5. Si l’étalonnage échoue, sélectionnez l’icône ou pour effacer l’erreur. Dans la

plupart des cas lorsque cette erreur a lieu, il s’avère nécessaire de repositionner le coulisseau d’antenne. Dans certains cas, l’erreur peut être due à une incompatibilité entre l’étiquette et le lecteur. L’étalonnage terminé, sélectionnez l’icône ou pour continuer et enregistrer les valeurs d’étalonnage RFID.64

9. Spécifications du produit

Environnement Température Utilisation : 5 °C à 40 °C Stockage : -40 °C à 60 °C Humidité Utilisation : 25 % à 85 % (sans condensation) Stockage : 10 % à 90 % (sans condensation) Bloc d’alimentation Bloc d’alimentation Bloc d’alimentation à interrupteur universel externe Entrée : 100 V à 240 V CA, 2,0 A, 50 Hz à 60 Hz Sortie : 24 V CC, 3,75 A, 90 W Spécifications du papier Type de support Continu, pré-découpé, marque noire, pli, encoche, support avec trou de perforation, étiquette Gen2 RFID (TD-4650TNWBR, TD-4750TNWBR) Type d’enroulement Enroulage extérieur Largeur du support 20 mm à 112 mm (Mode coupe) 25,4 mm à 110 mm (Mode prédécollage) 25,4 mm à 112 mm (Mode Cutter) Épaisseur de support 0,06 mm à 0,19 mm Diamètre extérieur du rouleau (maximum) 127 mm Taille du centre 25,4 mm, 38,1 mm Capteur papier Espacement (transmissif), marque noire (réflectif) Spécifications du ruban Largeur 300 m de long, diamètre extérieur max. de 67 mm, centre de 25,4 mm (encre sur l’extérieur) 110 m de long, diamètre extérieur max. de 40 mm, centre de 12,7 mm (encre sur l’extérieur) Largeur du ruban 40 mm à 110 mm Utilisez le ruban plus large que le support. Spécifications RFID (TD-4650TNWBR et TD-4750TNWBR uniquement) Protocole RF UHF EPC global Class 1 Gen2/ISO 18000-63 Fréquence de fonctionnement International (902 MHz à 928 MHz) et UE (866 MHz à 868 MHz) Écartement minimal 15 875 mm66 Autres Cutter Guillotine et option et Cutter auto partiel (Non remplaçables par l’utilisateur)* 1,2 Séparateur d’étiquettes Option séparateur d’étiquettes (Non remplaçable par l’utilisateur)* 1,2 Codes-barres Codes-barres 1D Code 11 (USD-8), Code 39, Code 93, Code 128 avec subsets A/B/C, UPC-A, UPC-E, EAN-8, EAN-13, UPC et EAN 2- ou extensions à 5 chiffres, GS1-128 (UCC/EAN-128), MSI, Plessey, POSTNET, Standard 2 sur 5 (IATA), Industrial 2 sur 5, Entrelacé 2 sur 5, ITF-14, EAN-14, LOGMARS, Codabar (NW-7), Planet, Telepen, Deutsche Post Identcode, Deutsche Post Leitcode, Datalogic 2 sur 5 (China Post) Codes-barres 2D CODABLOCK F, PDF417, Code 49, GS1 DataMatrix, MaxiCode, QR Code, TLC39, MicroPDF417, GS1 DataBar (RSS), Aztec Code Commande de contrôle de l’imprimante FBPL-EZD (Compatible avec EPL II, ZPL II, DPL) FBPL-EZS (Compatible avec EPL II, ZPL II, SBPL) Polices intégrées Polices bitmap alphanumériques 8 bits Moteur de police Monotype Imaging

TrueType avec une police vectorielle CG Triumvirate Bold Condensed *1 Non compatibles avec les étiquettes RFID. *2 Seuls les revendeurs Brother sont autorisés à remplacer des accessoires.67

10.1 Problèmes courants

Ce chapitre explique comment résoudre les problèmes typiques que vous pourriez rencontrer en utilisant l’imprimante. En cas de problème avec l’imprimante, vérifiez tout d’abord que vous avez correctement effectué les tâches suivantes. Si vous rencontrez encore des problèmes, contactez le service clientèle du fabricant du produit ou votre revendeur local. Problème Cause possible Solution Le voyant LED n’est pas allumé. Le cordon d’alimentation est mal branché. Assurez-vous que l’imprimante est bien branchée sur la prise électrique avec le cordon d’alimentation. Allumez l’imprimante. - Brother Printer Management Tool affiche Tête ouverte. - La LED clignote en rouge. La tête d’impression est ouverte. Fermez la tête d’impression. - Brother Printer Management Tool affiche Plus de ruban ou Err. encod. ruban. - La LED clignote en rouge. Le ruban est terminé. Installez un nouveau rouleau de ruban. Pour installer un nouveau rouleau de ruban, consultez la section 3.1 Charger le ruban. Le ruban est mal installé. Réinstallez le ruban. Pour installer le rouleau de ruban, consultez la section 3.1 Charger le ruban. - Brother Printer Management Tool affiche Pas de papier. - La LED clignote en rouge. Le rouleau d’étiquettes est terminé. Installez un nouveau rouleau d’étiquettes. Pour installer un nouveau rouleau d’étiquettes, consultez la section

3.2 Charger le support.

L’étiquette est mal installée. Réinstallez le rouleau d’étiquettes. Pour installer le rouleau d’étiquettes, consultez la section 3.2 Charger le support. Le capteur de marques noires/d’espacement n’est pas étalonné. Étalonnez le capteur de marques noires/d’espacement. - Brother Printer Management Tool affiche Bourrage papier. - La LED clignote en rouge. Le capteur de marques noires/d’espacement n’est pas étalonné. Étalonnez le capteur de marques noires/d’espacement. Assurez-vous que la taille d’étiquette est définie correctement. Définissez la taille d’étiquette correctement.68 Problème Cause possible Solution Des étiquettes sont peut-être coincées dans la tête d’impression. L’impression est impossible. Le câble série ou USB n’est pas connecté correctement. Rebranchez le câble série ou USB. Le câble série ou USB est peut-être endommagé. Essayez un autre câble. Le ruban ou le support n’est pas adapté ou endommagé. Utilisez un ruban ou support adapté. Vérifiez que le ruban n’est pas endommagé. Réinstallez le ruban. La tête d’impression a peut-être besoin d’être nettoyée. Nettoyez la tête d’impression. La vitesse et la densité d’impression sont peut-être mal configurées. Ajustez la densité d’impression et la vitesse d’impression. Le connecteur de harnais de la tête d’impression n’est peut-être pas connecté correctement à la tête d’impression. Mettez l’imprimante hors tension et reconnectez le connecteur de harnais de la tête d’impression à la tête d’impression. Votre programme personnalisé ne contient peut-être pas les commandes requises. Assurez-vous que votre programme contienne la commande PRINT à la fin du fichier et un CRLF à la fin de chaque ligne de commande. Mémoire pleine (FLASH/DRAM). La mémoire FLASH/DRAM de l’imprimante est pleine. Supprimez les fichiers inutilisés de la mémoire FLASH/DRAM. Mauvaise qualité d’impression. Le ruban/support est mal chargé. Rechargez le ruban/support. De la poussière ou de l’adhésif se trouve sur la tête d’impression. Nettoyez la tête d’impression. Nettoyez le rouleau de platine. La densité d’impression est mal configurée. Ajustez la densité d’impression et la vitesse d’impression. La tête d’impression est endommagée. Exécutez l’autotest de l’imprimante et cherchez la présence de points manquants dans le modèle de test de la tête d’impression. Le ruban/support est incompatible. Installez le bon ruban/support. Les étiquettes sont ignorées lors de l’impression. La taille d’étiquette n’est pas spécifiée correctement. Vérifiez que la taille d’étiquette est bien configurée. La sensibilité du capteur n’est pas définie correctement. Étalonnez le capteur à l’aide des options espacement automatique et espacement manuel. Le capteur papier est sale. Nettoyez le capteur de marques noires/d’espacement avec une souffleuse.69 Problème Cause possible Solution La position d’impression des petites étiquettes n’est pas correcte. La sensibilité du capteur papier n’est pas définie correctement. Étalonnez à nouveau la sensibilité du capteur. La taille d’étiquette est incorrecte. Définissez les bonnes tailles d’étiquette et d’espacement. Le paramètre de décalage vertical du pilote est incorrect. Si vous utilisez le logiciel BarTender, réglez Décalage vertical dans le pilote. Impression incomplète à gauche ou à droite de l’étiquette. La taille d’étiquette est mal configurée. Définissez la bonne taille d’étiquette. Étiquettes déformées. Le ruban est mal installé. Réinstallez le ruban. Pour installer le rouleau de ruban, consultez la section 3.1 Charger le ruban. Le support est mal installé. Réinstallez le rouleau d’étiquettes. Pour installer le rouleau d’étiquettes, consultez la section 3.2 Charger le support. Le paramètre de densité d’impression est incorrect. Ajustez la densité d’impression pour améliorer la qualité d’impression. Le support n’avance pas correctement. Assurez-vous que le guide d’étiquette touche le bord des embouts de guidage de support. Étiquettes vides avec des lignes grises. La tête d’impression est sale. Nettoyez la tête d’impression. Le rouleau de platine est sale. Nettoyez le rouleau de platine. Impression irrégulière. L’imprimante est en mode Dump hexadécimal. Allumez puis éteignez l’imprimante pour ignorer le mode Dump. (Consultez la

section 5.1.2 Étalonnage du capteur de

marques noires/d’espacement, autotest et entrée en mode Dump.) Le support s’entoure autour du rouleau de platine. L’étiquette adhésive se trouve sur le rouleau de platine.

Nettoyez régulièrement le rouleau de platine.

Pour plus d’informations sur le nettoyage de l’imprimante, consultez la section

10.2 Messages d’erreur RFID

L’encodeur RFID est capable de détecter de nombreuses erreurs. Lorsque celles-ci se produisent, l’encodeur RFID alerte l’imprimante et l’écran LCD affiche le message d’erreur approprié. Message d’erreur Cause possible Solution RFID Is Disabled (RFID Désactivé)

La fonction RFID n’est pas activée. Sélectionnez RFID > Control (Contrôle) > RFID Active (RFID actif) pour activer la fonction RFID. Failure EPC Write Failed (Échec écriture EPC)

L’étiquette EPC n’a pas pu être écrite via Diagnostics > Write EPC with 1s (Écrire EPC avec 1) ou Write EPC with 2s (Écrire EPC avec 2). L’étiquette est peut-être mal alignée. Exécutez la procédure Cellule > Auto Calibration pour être sûr que l’étiquette se trouve bien en Haut de la page. Sélectionnez RFID > Control (Contrôle) > Tag Calibration (Étalonnage étiquette) > RFID Calibrate (Étalonner RFID). Utilisez des étiquettes intelligentes dont l’étiquette RFID est bien positionnée. L’étiquette RFID est peut-être défectueuse. Essayez une autre étiquette. Assurez-vous que l’application n’envoie pas un nombre insuffisant ou trop important de chiffres vers l’étiquette RFID. RFID Calibrate Write Tag Failed (Étalonner RFID Échec écriture étiquette) L’étalonnage de l’étiquette ne peut être effectué. L’étiquette est peut-être mal alignée. Exécutez la procédure Cellule > Auto Calibration pour être sûr que l’étiquette se trouve bien en Haut de la page. Utilisez des étiquettes intelligentes dont l’étiquette RFID est bien positionnée. L’étiquette RFID est peut-être défectueuse. Essayez une autre étiquette. RFID Disabled (RFID Désactivé) La commande RFID est envoyée à l’imprimante alors que la fonction RFID est désactivée.

1. Sélectionnez RFID > Control (Contrôle) >

RFID Active (RFID actif) pour activer la fonction RFID.

2. Puis envoyez les commandes RFID.

NON-RFID DATA On RFID Tag (Données autres que RFID sur étiquette RFID) Alors que l’option « Non-RFID Warning » (Avertissement Non-RFID) est « ON »

Control (Contrôle) > Non-RFID Warning (Avertissement Non-RFID)], l’imprimante a reçu les données non-RFID. Veillez à bien envoyer les commandes RFID à l’imprimante. INVALID RFID DATA (Données RFID non valides) Les données de l’étiquette RFID ne sont pas conformes aux paramètres. Vérifiez les données d’étiquettes des commandes RFID.71 Message d’erreur Cause possible Solution INVALID RFID DATA LEN (Long données RFID non valides) La longueur de l’étiquette (le paramètre de taille de la commande RFID) envoyée n’est pas conforme au paramètre. Vérifiez la longueur des données des commandes RFID.

(Échec étiquette RFID)

Il n’est pas possible d’écrire sur l’étiquette. L’étiquette est peut-être mal alignée. Exécutez la procédure Cellule > Auto Calibration pour être sûr que l’étiquette se trouve bien en Haut de la page. Sélectionnez RFID > Control (Contrôle) > Tag Calibration (Étalonnage étiquette) > RFID Calibrate (Étalonner RFID). Utilisez des étiquettes intelligentes dont l’étiquette RFID est bien positionnée. L’étiquette RFID est peut-être défectueuse. Essayez une autre étiquette. Assurez-vous que l’application n’envoie pas un nombre insuffisant ou trop important de chiffres vers l’étiquette RFID. Vérifiez que les commandes RFID sont correctes.

RFID ERROR No Tag Found (Erreur RFID Aucune étiquette trouvée) L’étiquette ne peut pas être lue. Vérifiez que les supports utilisés sont des étiquettes intelligentes dont l’étiquette RFID est bien positionnée. L’étiquette RFID est peut-être défectueuse. Essayez une autre étiquette. Enlever Etiquette

Absence Papier L’étiquette est coincée à l’intérieur de l’appareil ou le format de papier n’est pas adapté. Retirez soigneusement l’étiquette de manière à ne pas endommager l’imprimante. Vérifiez que les supports utilisés sont des étiquettes intelligentes dont l’étiquette RFID est bien positionnée. Afin de réduire les vibrations de l’imprimante, positionnez celle-ci de manière à ce que les étiquettes imprimées puissent chuter sans entrave sur une surface dédiée à cet effet. Étalonnez le capteur de marques noires/d’espacement. Définissez la taille d’étiquette correctement. Remarque Si vous ne parvenez pas à écrire sur les étiquettes RFID : Vérifiez que les supports utilisés sont des étiquettes intelligentes dont l’étiquette RFID est bien positionnée. L’étiquette RFID est peut-être défectueuse. Essayez une autre étiquette. Définissez la taille d’étiquette adéquate, puis étalonnez l’étiquette RFID. Définissez la sensibilité du capteur comme il se doit [Écran LCD : Cellule > Gap/Bline Ref Rate (Taux Ref Écart/LignNoire)]. Vérifiez la longueur des données des commandes RFID.72

Nous vous conseillons de nettoyer régulièrement votre imprimante pour préserver ses performances. Matériel de nettoyage recommandé : Coton-tige Chiffon doux non pelucheux Aspirateur/Souffleuse Air comprimé Alcool isopropylique ou d’éthanol Pièce de l’imprimante Méthode de nettoyage Intervalle Tête d’Impression

1. Éteignez l’imprimante.

2. Laissez la tête d’impression

refroidir au moins une minute.

3. Essuyez la tête d’impression

avec un coton-tige humecté d’alcool isopropylique ou d’éthanol. Nettoyez la tête d’impression lorsque vous changez de rouleau d’étiquettes.

2. Tournez le rouleau de platine et

essuyez-le soigneusement avec un chiffon doux non pelucheux ou un coton-tige humecté d’alcool isopropylique ou d’éthanol. Nettoyez le rouleau de platine lorsque vous changez de rouleau d’étiquettes. Tête d’impression Coton-tige Élément chauffant Tête d’impression Élément chauffant73 Pièce de l’imprimante Méthode de nettoyage Intervalle Barre de coupe/ séparation Essuyez avec un chiffon doux non pelucheux, humecté d’alcool isopropylique ou d’éthanol. Au besoin. Capteur Utilisez de l’air comprimé ou un aspirateur. Tous les mois. Extérieur Essuyez l’extérieur de l’imprimante avec un chiffon doux non pelucheux, humecté d’eau. Au besoin. Intérieur Utilisez une brosse ou un aspirateur. Au besoin. Remarque Ne touchez pas la tête d’impression. Si vous la touchez, nettoyez-la comme décrit ci-dessus. N’utilisez pas d’alcool médical, car cela pourrait endommager la tête d’impression. Utilisez de l’alcool isopropylique ou d’éthanol conformément aux instructions de sécurité du fabricant, le cas échéant. Afin de conserver les performances, nous vous recommandons de nettoyer la tête d’impression et les capteurs chaque fois que vous installez un nouveau ruban. Le ratio d’impression maximum par ligne de points est de 15 % pour cette imprimante. Pour imprimer l’intégralité d’une ligne noire, sa hauteur maximale est limitée à 40 points, ce qui correspond à 5 mm pour une imprimante avec résolution de 203 DPI et 3,3 mm pour une résolution de 300 DPI. IMPORTANT Mettez au rebut en toute sécurité les imprimantes, composants et fournitures que vous ne prévoyez plus d’utiliser. Assurez-vous qu’il n’y a pas de bourrage papier dans l’imprimante, et détruisez le ruban de transfert thermique s’il a conservé des impressions visibles.
