Visilux Studio Kit 130 - Éclairage de studio photo Reflecta - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Éclairage de studio photo
Marque	Reflecta
Modèle	Visilux Studio Kit 130
Énergie du flash	130 Ws
Délai de rechargement	2 secondes
Réglage de la puissance	Progressif, de pleine puissance à 1/8
Lampe pilote	Ampoule E14, 75 W max
Température de couleur	Environ 5500 K
Déclenchement	Lumière, câble de synchronisation, infrarouge, radio
Tension de déclenchement	12 V
Tension de fonctionnement	180-230 V
Précision de sortie	±1 %
Fusible de protection	7 A
Alimentation	220 V CA, 50 Hz
Connecteur de synchronisation	Standard 3,5 mm
Cellule photo-électrique	Intégrée
Indicateur de charge	Témoin rouge « Pré »
Touche de test	Oui
Entretien	Nettoyage avec un chiffon sec seulement
Sécurité	Haute tension, attendre 30 min après débranchement

FOIRE AUX QUESTIONS - Visilux Studio Kit 130 Reflecta

Comment allumer le flash Visilux Studio Kit 130 ?

Basculez le commutateur principal rouge sur la position marche. Attendez que le témoin rouge « Pré » s'allume, indiquant que le flash est chargé.

Comment régler la puissance du flash ?

Tournez le bouton de réglage de la puissance progressivement, de la pleine puissance jusqu'à 1/8 de la puissance.

Comment synchroniser le flash avec mon appareil photo ?

Utilisez le câble de synchronisation fourni. Branchez-le sur le connecteur standard 3,5 mm à l'arrière du flash et sur l'entrée synchro X de votre appareil photo.

Que faire si le flash ne se charge pas ?

Vérifiez que le commutateur principal est sur marche et que l'alimentation secteur est branchée. Si le problème persiste, le fusible 7 A a peut-être grillé. Remplacez-le par un fusible identique après avoir éteint le flash.

Puis-je utiliser une autre lampe pilote ?

Oui, vous pouvez remplacer l'ampoule pilote par une ampoule E14 de puissance maximale 75 W.

Comment nettoyer l'éclairage de studio ?

Nettoyez l'appareil uniquement avec un chiffon sec. N'utilisez pas de solvants ni de produits abrasifs.

Quelles sont les précautions de sécurité importantes ?

Ne touchez pas le flash 30 minutes après l'avoir débranché du secteur à cause de la haute tension. N'ouvrez pas l'appareil vous-même et ne l'exposez pas à l'eau ou à l'humidité.

Comment remplacer le fusible ?

Éteignez toujours le flash avant de changer le fusible. Le fusible de 7 A se trouve à l'arrière. Remplacez-le uniquement par un fusible de mêmes caractéristiques électriques.

Puis-je déclencher le flash sans fil ?

Oui, le flash peut être déclenché par cellule photo-électrique (lumière d'autres flashes), infrarouge ou radio (via un récepteur optionnel).

Quelle est la température de couleur du flash ?

La température de couleur du flash est d'environ 5500 K, ce qui correspond à la lumière du jour.

MODE D'EMPLOI Visilux Studio Kit 130 Reflecta

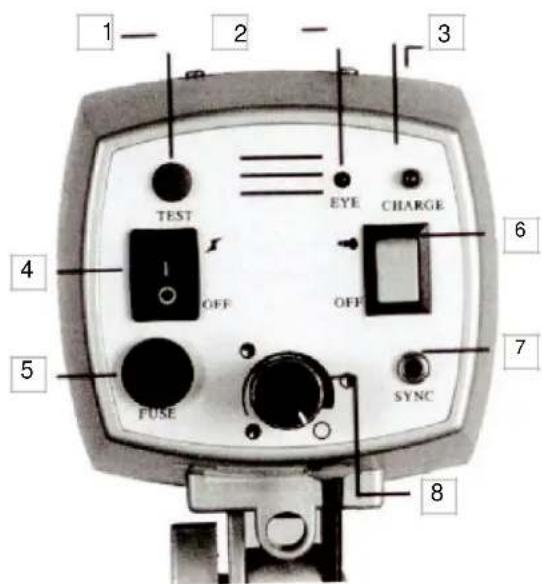

1. Touche de test
2. Cellule photo-electrique
3. Témoin « Pré »
4. Commutateur principal de marche/arrêt
5. Fusible
6. Commutateur de marche/arrêt de la lampe pilote
7. Câble de synchronisation
8. Réglage de la puissance du flash

Énergie du flash

130 ws

Délai moyen de rechargement 2 s

Réglage progressif de la puissance du flash

Pleine puissance à 1/8

Lampe pilote conseillée

Ampoule E14 75 W

Température de couleur du flash

Environ 5500K

Déclenchement du flash

Lumière, cable de synchronisation, rayonnement infrarouge manuel, radio.

Tension de déclenchement 12 V

Tension de fonctionnement

180-230V

Precision en sortie À l'intérieur de 1%

Instructions d'utilisation

Basculez le commutateur principal sur la position marche, reglez la puissance du flash et allumez la lampe pilote. Attendez que l'indicateur rouge « Pré » s'allume. Appuyez sur le bouton de test pour vérifier le réglage de la puissance du flash. Branchez le cable de synchronisation sur le flash et sur l'entrée appropriée de votre apparéil-photo configéré pour une synchronisation X. Vous pouvez déclencher le flash également depuis la cellule photo-électrique intégrée ou depuis un capteur infrarouge.

Alimentation electrolyque

220V CA 50Hz. Branchez l'extrémité appropriée du cordon d'alimentation fourni sur le flash et l'autre extrémité sur une prise secteur.

Commutateur principal de marche/arrêt

Pour allumer le flash, bascules le commutateur principal rouge sur la position « »

Réglage de la puissance du flash

Pour régler la puissance du flash, tournez le bouton sur la puissance que vous désirez. Ce réglage est progressif, entre la pleine puissance et 1/8 de la pleine puissance.

Chargement

Lorsque vous basculez le commutateur principal sur la position « 忍 , la lampe rouge de ce commutateur s'allume et le flash se charge. Dès que la puissance du flash atteint la valeur que vous avez可以选择, le témoin rouge « Pré » s'allume. Vous pouvez prendre une première photo.

Synchronisation

Touch de test : elle permet de vérifier la puissance du flash et la synchronisation des flashes si vous utilisez plusieurs flashes.

Connecteur de synchronisation : un connecteur standard de 0,35 cm, situé à l'arrière du flash, vous permet de raccorder le flash à un apparéil-photo configuré pour une synchronisation X ou à un capteur infrarouge. Cellule photo-électrique : une cellule photo-électrique intégrée au flash permet de déclencher ce dernier à partir de l'énergie produit par d'autres flashes ou par un boîtier de lampes éclairs monté sur un apparéil-photo. La cellule photo-électrique se trouve juste derrière l'indicateur rouge « Prét » , à l'arrière du flash.

Mise en route de la lampe pilote

Basculez le commutateur jaune sur la position « pour allumer la lampe pilote et la maintainir constamment allumée.

Fusible

La lampe pilote et le flash sont electriquement protégés par un fusible de 7 A fixé à l'arrière du flash. Le cas échéant, remplace ce fusible uniquement par un fusible de mêmes caractéristiques electriques. Éteignez toujours le flash avant de changer l'ampoule ou le fusible.

Avertissement - Haute tension

Ne touche pas le flash électronique pendant trente minutes après l'avoir débranché du secteur.

Consignes de sécurité :

Pour réduire le risque de chocoléctrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'vec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents. Conservez ce manuel et l'emballage pour toute referencia ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas été jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
