Type de produit	Prise murale USB encastrée
Marque	Legrand
Modèle	ARUSBW4
Catégorie	Prise murale
Alimentation	5 V CC, 2,1 A
Fonctions principales	Charge USB (pas de transfert de données), compatible système Legrand adorne
Type de module	1 module, nécessite un module borgne si installé seul
Pays d'origine	Chine
Dimensions (approx.)	4,5 x 4,5 x 1,5 cm (compatible module standard adorne)
Poids (approx.)	50 g
Matériau	Plastique, contacts métalliques
Couleur	Blanc (selon modèle ARUSBW4)
Installation	Dans boîtier électrique standard, nécessite cadre adorne (non inclus)
Connexions électriques	Fil de phase (noir), neutre (blanc), terre (nu) – utiliser des capuchons de connexion
Sécurité	Débrancher l'alimentation avant installation ; mise à la terre obligatoire
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide ; ne pas appliquer de produit directement sur le dispositif
Garantie	À vie limitée (voir site Legrand pour détails)
Température de fonctionnement	0 °C à 40 °C (estimation standard)
Normes	Conforme aux normes électriques locales (certification UL/ETL selon pays)

FOIRE AUX QUESTIONS - ARUSBW4 LEGRAND

Comment installer la prise murale ARUSBW4 ?

Avant toute installation, coupez l'alimentation au niveau du tableau électrique. Raccordez le fil de phase (noir) au fil de phase du boîtier, le neutre (blanc) au neutre, et le fil de terre (nu) à la terre. Utilisez des capuchons de connexion. Fixez le cadre au mur avec les vis fournies, puis encliquetez la prise dans le cadre. Enfin, mettez la plaque murale.

Que faire si je n'installe qu'une seule prise USB ARUSBW4 ?

Cette prise est conçue pour être installée à côté d'un autre dispositif adorne. Si vous installez une seule prise, vous devez utiliser un module borgne (1-Module Blank) pour remplir l'espace vide dans le cadre.

Cette prise USB permet-elle de transférer des données ?

Non, la prise USB ARUSBW4 est destinée uniquement à la charge (5 V, 2,1 A). Elle ne permet pas le transfert de données.

Comment retirer la prise USB du cadre ?

Retirez d'abord le cadre du mur pour accéder aux languettes de déverrouillage situées à l'arrière de la prise. Insérez un tournevis à tête plate dans les encoches à l'arrière et appuyez sur les languettes pour libérer la prise, puis poussez-la vers l'avant.

Est-il obligatoire de raccorder le fil de terre ?

Oui, le non-raccordement du fil de terre rend l'installation dangereuse et peut entraîner des blessures. Connectez le fil de terre nu au fil de terre du boîtier.

Comment nettoyer la prise sans l'endommager ?

N'appliquez jamais de produit nettoyant directement sur la prise ou la plaque. Utilisez un chiffon doux légèrement humide avec un peu de produit nettoyant pour essuyer délicatement la surface.

Puis-je installer deux prises ARUSBW4 dans le même boîtier ?

Oui, si vous installez deux prises dans une boîte simple, tournez l'une des prises à 180° pour qu'elles s'emboîtent correctement.

Où trouver la garantie de ce produit ?

Les informations sur la garantie à vie limitée sont disponibles sur le site www.adornemyhome.com/warranty. Vous pouvez aussi envoyer une demande écrite avec votre preuve d'achat à Legrand.

Quel type de boîtier électrique est compatible ?

Les dispositifs adorne sont conçus pour être installés dans les boîtiers électriques classiques. Assurez-vous que le boîtier est suffisamment profond pour accueillir les fils.

Que faire si la plaque murale ne s'enclenche pas correctement ?

La plaque dispose de trois crans d'enclenchement pour ajuster l'alignement. Essayez de la faire pivoter doucement. Si elle reste bloquée, utilisez un tournevis à tête plate dans les rainures à l'arrière de la plaque pour la déverrouiller.

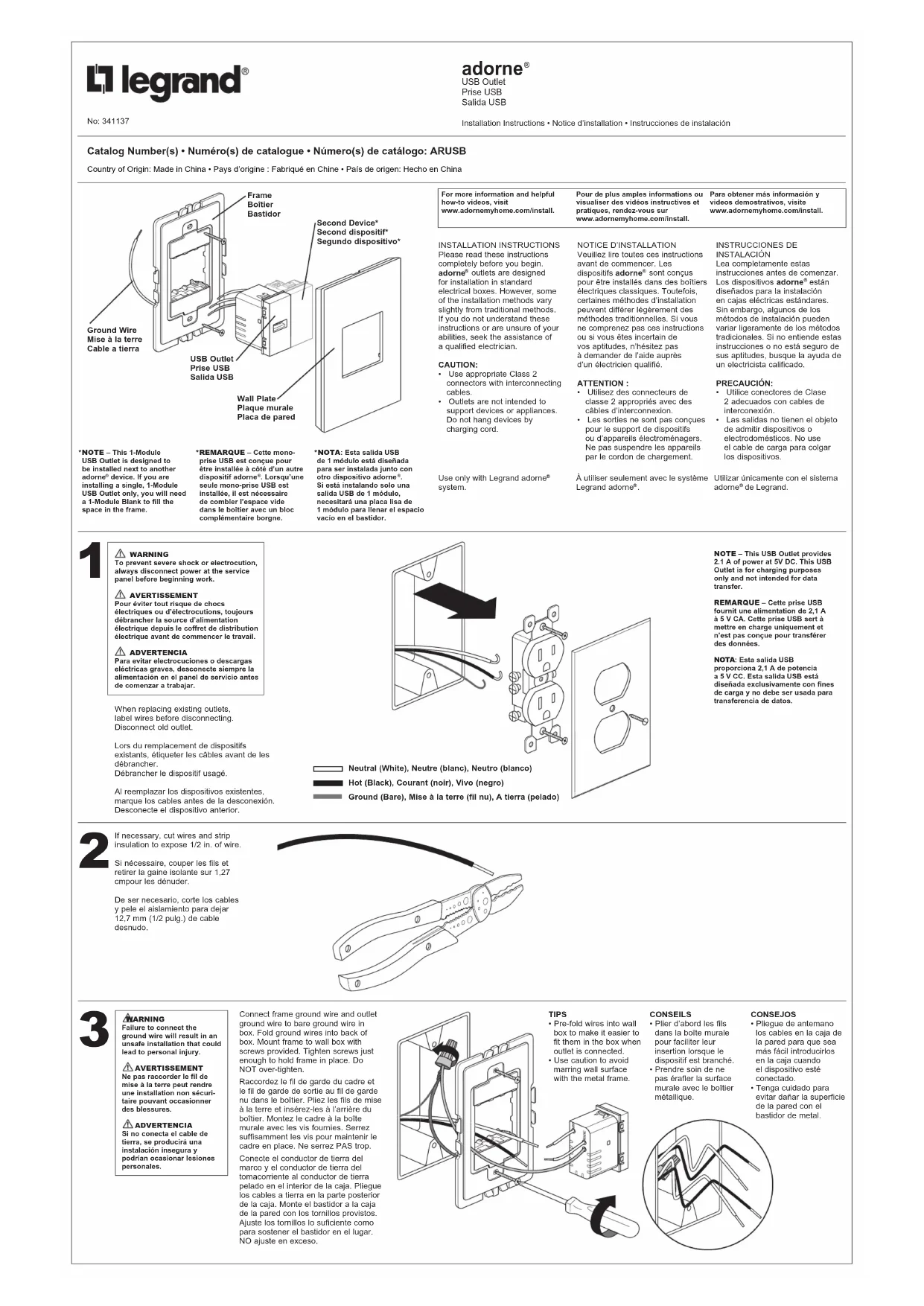

MODE D'EMPLOI ARUSBW4 LEGRAND

Catalog Number(s) · Numero(s) de catalogue · Nstreamo(s) de catalogo: ARUSB

Country of Origin: Made in China · Pays d'origine : Fabriqué en Chine · País de origen: Hecho en China

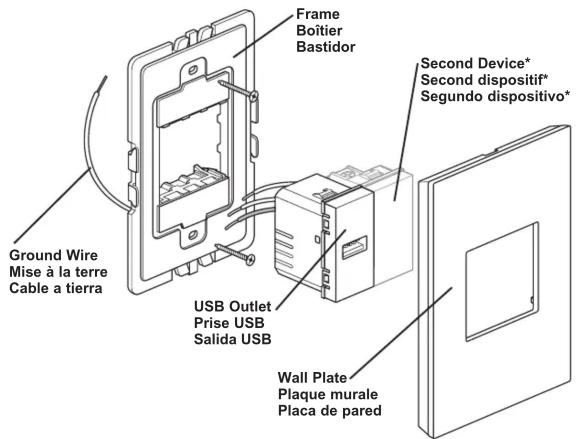

*NOTE-This 1-Module USB Outlet is designed to be installed next to another adorne device. If you are installing a single, 1-Module USB Outlet only, you will need a 1-Module Blank to fill the space in the frame.
*REMARQUE - Cette monoprise USB est esconçue pour être installée à côte d'un autre dispositif adorer. Lorsqu'une seule mono-prise USB est installée, il est nécessaire de combler l'espace vide dans le boitier avec un bloc complémentaire borgne.

Pour de plus amples informations ou visualiser des activités instructives et pratiques, rendez-vous sur www.adornemyhome.com/install.

NOTICE D'INSTALLATION
Veuillage tire toutes ces instructions avant de commencer. Les dispositions adore sont concus pour être installées dans les boitiers électriques classiques. Toutement, certaines méthodes d'installation peuvent différer légarèment des méthodes traditionnelles. Si vous ne comprendez pas ces instructions ou si vous étés incertain de vos aptitudes, n'hésitez pas à demander de l'aide auprès d'unElectricien qualifié.

• Utilisez des connecteurs de classe 2 appropriés avec des cables d'interconnexion.
• Les sorties ne sont pas conç pour le support de dispositifs ou d'appareils electrométnage. Ne pas suspendre les apparue par le cordon de chargement.

PRECAUCION:

Autiliserseulementaveclesysteme Legrandadonne.

Pour évier tout risque de chocs
électriques ou d'électrocutions, tous jours débrancher la source d'alimentation
électrique depuis le coffret de distribution
électrique avant de commencer le travail.

ADVERTENCIA

Lors du replACEMENT de dispositifs existants, étiqueter les câbles avant de les débrancher. Débrancher le dispositif usage.

REMARQUE - Cette prise USB fouruit une alimentation de 2,1 A à 5 V CA. Cette prise USB sert à mesure en charge uniquement et n'est passons pour transférer des données.

Si nécessaire, couper les fils et retirer la gaine isolante sur 1,27 cmpour des dénuner.

Failure to connect the ground wire will result in an unsafe installation that could lead to personal injury.
A VERTISSEMENT
Ne pas raccorder le fil de mise à la terre peutrendre une installation non sécurité pouvant occasionner des blessures.
ADVERTENCIA Si noiciele a连线 de tierra, se produciruna instalacion inegura y podiar occasionar lesiones personales.

Raccordez le fil de garde du cadre et le fil de garde de sortie au fil de garde nu dans le boîtier. Pliez les fils de mise à la terre et insérèse-las à l'arrêté du boîtier. Montez the cadre à la boîte murale avec les vis fournies. Serrez suffisamment les vis pour maintainir le cadre en place. Ne serrez PAS trop.

• Plier d'abord des fils dans la boite murale, pour faciliter leur insertion lorsque le dispositif est branché
• Prendresoon de ne pas érafler la surface murale avec le boitte métallique.

CONSEJOS

Utiliser des capuchons de connexion pour relier le fil COURANT de la prise USB au(x) fil(s) COURANT du boitier électriche et le fil BLANC au(x) fil(s) BLANC(S) (NEUTRE) du boitier.

En présence de 4 fils plus un fil de mise à la terre, utiliser des capuchons de connexion pour connecter les deux fils COURANT au fil COURANT de la prise USB. Connecter les deux fils BLANCS au fil BLANC de la prise.

REMARQUE - Lors de l'installation de plusieurs dispositifs dans le boiter, ces derniers doivent être cabledes avant de les enclencher dans le boiter.

Plier soigneusement les fils dans la boite.
Enclencher les dispositifs dans le boitier.

REMARQUE - Si deux ARUBS sont installées simultanément dans une seule prise simple, il convient de tourner l'un des dispositifs à 180^ .

REMARQUE - Si un dispositif doit être enlevé du boitier, retirer le boitier de la boite murale pour acceder aux deux languettes de revouillage situées à l'arrière de la prise. Insérer un tournevis à tête plate à l'arrière du boitier et appuyer sur les languettes du dispositif pour le déverrouiller et le pousseur vers l'avant.

Enclencher la plaque murale dans le boitier.

Trois arrêtés par enclementchément sont disponibles pour permettre dechosir l'alignement de la plaque murale avec la surface frontale du dispositif.

REMARQUE - Si la plaque murale doit être retiree, insérer un tourmevis a tete plate dans les rainures situées a l'arriere de la plaque et les tourner lentement.

N'appliquer jamais de produit nettoyant directement sur le dispositif ou la plaque murale. Appliquer le produit nettoyant sur un chiffon doux et utiliser celui-ci pour enlever toute trace du produit.

Les informations relatives à la garantie à vie limitée des produits adorpe sont disponibles sur le site www.adornemyhome.com/warranty. Les informations relatives à la garantie limitée des produits adorpe peuvent également être obtenues gratuitement en envoyant une demande écrite accompagnée de votre prévue d'achat (y compris la date d'achat), à l'adresse suivante:
