MODE D'EMPLOI GTSLG02 QUIGG

Mode de fonctionnement 6

Vue d'ensemble du chargeur 7

Vue d'ensemble des accessoires 8

Chargement de l'accumulateur du chargeur solaire 9

• Chargement par l'énergie solaire 9
• Chargement via le port USB 10
• Durée de charge 10
• Après le chargement 11

Chargement des accumulateurs d'appareils électroniques mobiles ..... 11

Autres fonctions 15
Nettoyage 15
Dépannage 16
Caractéristiques techniques 17
Déclaration de conformité 17
Recyclage 18
Conditions de Garantie 19
Carte de Garantie 20

2

Veuillez lire attentivement les consignes suivantes et conserver ce mode d'emploi au cas où vous en auriez besoin plus tard. Transmettez le mode d'emploi avec l'appareil si vous le remettez à un tiers.

Utilisation

Le chargeur solaire vous permet de charger des accumulateurs de portables, de caméras numériques et d'autres appareils électroniques portatifs. Le chargeur est doté d'un accumulateur qui se charge par l'énergie solaire ou par celle d'une source USB.

L'accumulateur du chargeur solaire ne doit pas être rechargé sur une prise standard ; il ne se prête d'ailleurs pas à un tel procédé.

Le chargeur est destiné exclusivement à une utilisation privée.

Danger pour les enfants

• Les accessoires peuvent présenter un danger mortel s'il sont avalés. C'est pourquoi vous devez ranger le chargeur solaire et tous ses accessoires hors de portée de jeunes enfants. Si un accessoire a été avalé, appelez immédiatement un médecin.
• Gardez le matériel d'emballage hors de portée des enfants. En cas d'ingestion, il y a risque d'étouffement.

3

- Ne branchez que des appareils qui sont dotés d'au moins un accumulateur rechargeable. Assurez-vous de plus que la tension de sortie du chargeur solaire correspond à la tension d'entrée de l'appareil à charger. Voir au chapitre "Caractéristiques techniques".

- Tenez compte du mode d'emploi de l'appareil en question. Des appareils à piles ne peuvent pas et ne doivent pas être branchés. Risque d'explosion!

Si vous utilisez l'appareil en voiture

- Vous ne devez pas brancher ou utiliser l'appareil si vous êtes sur la route et conduisez un véhicule. Risque d'accident !

- Le chargeur, les accessoires et l'appareil à charger ne doivent pas mettre le conducteur et les passagers en danger. Ils doivent toujours être rangés et fixés de manière sûre de sorte qu'il n'y ait pas de risque de blessures en raison de projections de débris, même en cas de freinage brusque par exemple. Pendant le voyage, toutes les pièces du véhicule (pédale, volant, etc.) doivent pouvoir être utilisées sans problème et sans limite par le conducteur.

• Ne branchez que des appareils qui se prêtent à la recharge. Voir au chapitre "Caractéristiques techniques".
• N'utilisez l'appareil qu'avec les accessoires fournis avec ce chargeur.
• Ne mettez pas l'appareil en service lorsque vous doutez de fournir avec ce chargeur.

4

• Ne plongez jamais l'appareil dans l'eau ou dans d'autres liquides. Posez-le éloigné de bacs, lavabos, éviers ou autres sources d'humidité. Il y a en effet risque d'explosion ou de courts-circuits.
• N'exposez jamais l'appareil à des températures supérieures à 45 °C. Sachez qu'en été, un habitacle de voiture peut atteindre jusqu'à 80 °C.
• N'ouvrez jamais l'appareil. L'appareil ne comprend pas de pièces que vous devriez entretenir ou remplacer.
• Protégez le chargeur contre les chocs, chutes ou semblables.
• Evitez une décharge profongée de l'accumulateur du chargeur. Ne stockez pas l'appareil non utilisé avec son accumulateur inséré.
• Ne collez ni peignez les modules solaires. Si nous n'avez pas besoin de l'appareil, repliez-le pour le protéger contre des rayures.
• Ne modifiez jamais l'appareil ou ses accessoires. Confiez les réparations à un atelier spécialisé et observez les conditions de garantie.
• Les pieds du chargeur se trouvent sur sa face inférieure. Vu que les meubles et surfaces du sol sont composés de produits de nettoyage divers. Il n'est pas exclu que certaines substances contiennent des éléments susceptibles d'attaquer ou de ramollir les pieds de support. Posez éventuellement une protection antidérapante sous les pieds de support.
• N'utilisez jamais de nettoyants ou moyens de nettoyage corrosifs, provoquant des striures, abrasifs ou semblables pour nettoyer l'appareil. Vous risquez sinon d'en rayer la surface.

5

■Mode de fonctionnement

Le chargeur solaire permet de charger la plupart des accumulateurs de portables, caméras numériques, appareils MP3 et autres articles électroniques mobiles proposés sur le marché. L'adaptateur requis à cet effet fait partie de l'appareil.

Les modules solaires transforment la lumière solaire en énergie électrique. Cette énergie s'accumule dans l'accumulateur du chargeur.

Dès que vous branchez un appareil, l'accumulateur de l'appareil branché se trouve alimenté par l'énergie de l'accumulateur du chargeur.

En l'absence de rayons solaires, vous pouvez poser le chargeur solaire sous une lampe de bureau ou le brancher au port USB d'un ordinateur - l'accumulateur du chargeur se remplira via ces sources.

L'appareil génère une tension de sortie de 5,5 V au maximum. Contrôlez en tout cas les "Caractéristiques techniques" du chargeur solaire pour vous assurer qu'elles conviennent à l'appareil à charger.

Vous trouverez des informations à ce sujet dans les instructions de service de l'appareil à charger et sur sa fiche secteur.

i

Le chargeur est surtout pratique en présence d'appareils qui, normalement, se chargent via le port USB d'un ordinateur comme la plupart des lecteurs MP3.

6

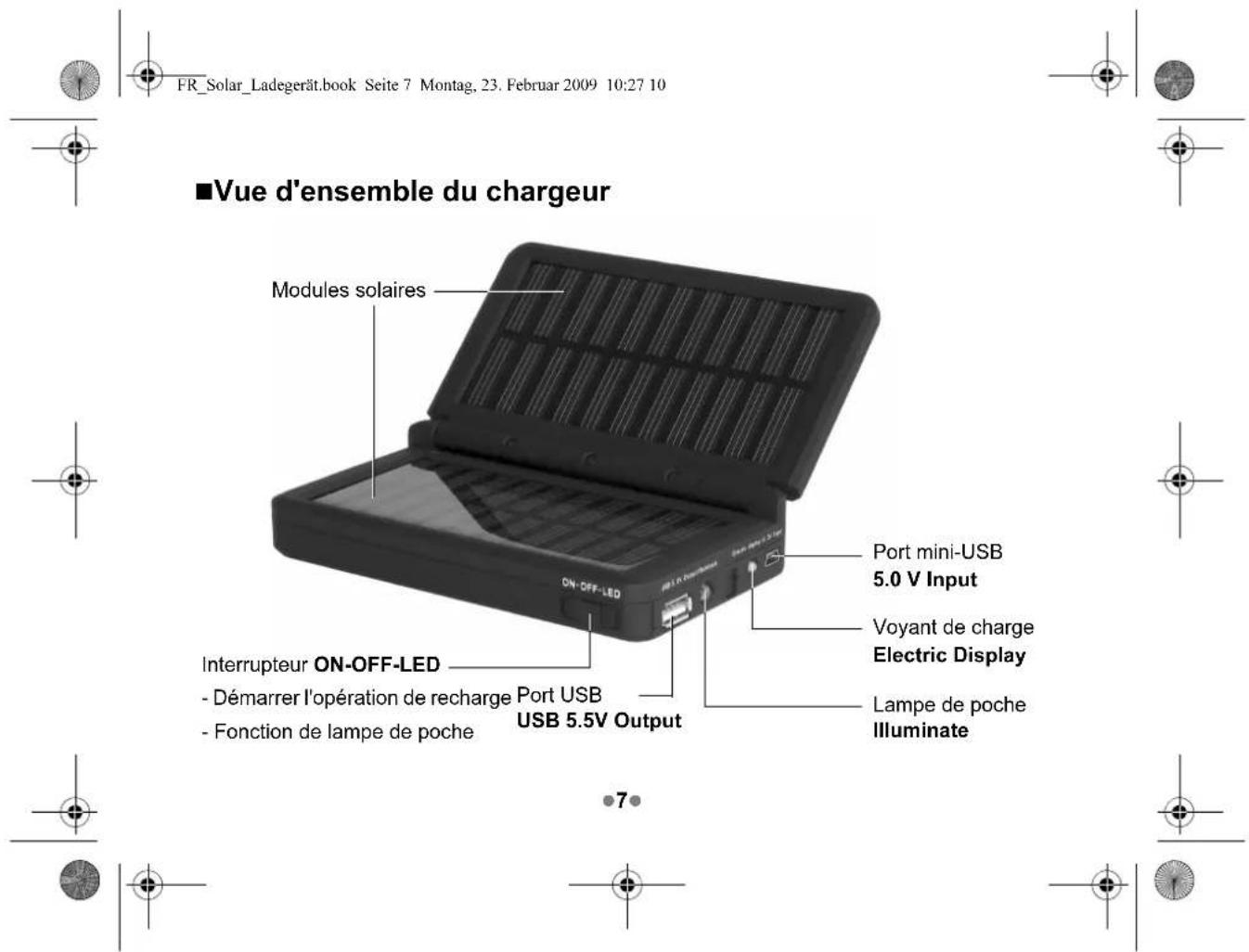

FR_Solar_Ladegerät.book Seite 7 Montag, 23. Februar 2009 10:27 10 ■Vue d'ensemble du chargeur Modules solaires Interrupteur ON-OFF-LED - Démarrer l'opération de recharge - Fonction de lampe de poche Port USB USB 5.5V Output Port mini-USB 5.0 V Input Voyant de charge Electric Display Lampe de poche Illuminate

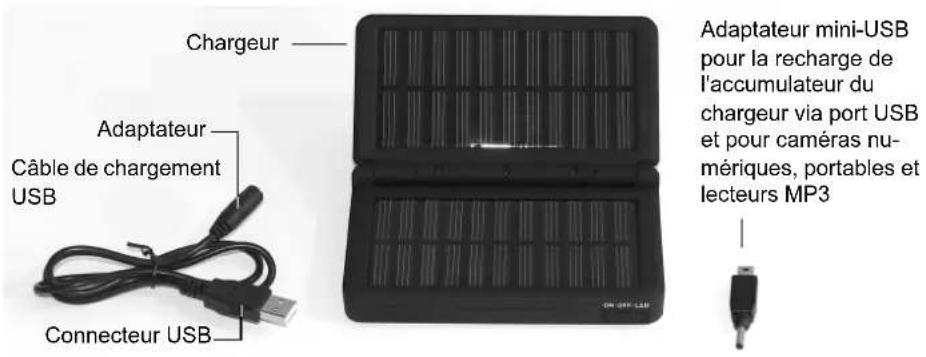

■Vue d'ensemble des accessoires

Chargeur Adaptateur mini-USB pour la recharge de l'accumulateur du chargeur via port USB et pour caméras nu- mériques, portables et lecteurs MP3 Câble de chargement USB Connecteur USB

Portables Samsung®

Portables Nokia®

DC1 à 5 : Pour différentes caméras numériques

Portables Sony Ericsson®

8

■Chargement de l'accumulateur du chargeur solaire

i

Avant la première utilisation, ôtez la pellicule des modules solaires et déroulez le câble de chargement USB.

Chargement par l'énergie solaire

1. Poussez l'interrupteur en face avant sur la position médiane OFF. Sinon, l'opération de recharge durerait trop longtemps.
2. Ouvrez l'appareil et exposez-le en plein soleil, par. ex. sur le rebord d'une fenêtre. Le voyant de charge Electric display indique l'état de charge de l'accumulateur :

Rouge : l'accu est chargé à 30 % au maximum

Orange : l'accu est chargé entre 30 % et 70 %

Vert : chargé à 100 %

i

Si le voyant de charge ne s'allume pas au bout d'un court instant, cela signifie que l'appareil se trouve probablement à un endroit trop sombre et qu'il vous faut le déplacer.

1. L'opération de recharge est terminée dès que le voyant de charge se met à clignoter en vert (charge maximale atteinte) ou si vous refermez le couvercle de l'appareil.

9

Veuillez sauvegarder les documents ouverts sur votre ordinateur avant de brancher le câble de chargement. Observez les messages éventuellement visualisés par le système d'exploitation de l'ordinateur lorsque vous branchez et débranchez le câble USB.

1. Insérez l'adaptateur mini-USB (1) dans le connecteur (2) du câble de chargement.
2. Insérez l'adaptateur mini-USB dans la douille de raccordement 5.0 V Input du chargeur solaire.
3. Insérez le connecteur USB "standard" de ce câble de chargement dans un port USB de votre ordinateur. Tenez compte de l'indication du voyant de charge, cf. page 9.

Durée de charge

En présence de rayons solaires intenses, l'opération de chargement complète est de 8 à 12 heures, le chargement via USB est de 4 à 6 heures. L'état de l'accumulateur joue également un rôle décisif.

10

1. Débranchez le câble (si présent) et fermez le chargeur.
2. Branchez l'appareil dont vous désirez charger l'accumulateur, cf. paragraphe suivant.

• En l'absence de soleil, vous pouvez charger l'appareil solaire - à l'état ouvert - par ex. sous une lampe de bureau allumée.
• L'accumulateur du chargeur et l'accumulateur d'un appareil branché (portable, lecteur MP3, etc.) peuvent être chargés simultanément (interrupteur sur ON).

■Chargement des accumulateurs d'appareils électroniques mobiles

ATTENTION

Ne branchez que des appareils qui sont dotés d'au moins un accumulateur rechargeable. De plus, la tension de sortie du chargeur solaire doit correspondre à la tension d'entrée de l'appareil à charger. Voir chapitre "Caractéristiques techniques".

Vous pouvez charger les accumulateurs de portables, d'organisateurs (PDA), de caméras numériques, d'appareils MP3, etc. Observez à cet effet également les représentations explicatives aux pages 13 et 14.

11

1. Contrôlez si la tension de sortie du chargeur correspond à la tension d'entrée de l'appareil à raccorder (cf. "Caractéristiques techniques").
2. Reliez l'appareil électronique et le câble de chargement à l'adaptateur approprié, cf. page 8. Observez les marquages et branchez le câble.
3. Insérez le connecteur USB du câble de chargement dans le port USB 5.5 Output.
4. Poussez l'interrupteur en face avant entièrement vers la gauche sur ON. L'opération de chargement est lancée - la durée dépend de la nature et de l'état de charge de l'accumulateur de l'appareil branché.

Respectez ce qui suit :

• L'état de charge de l'accumulateur du chargeur solaire est affiché par le voyant Electric display, cf. page 9.

• L'état de charge de l'appareil à charger se visualise sur son affichage (si présent).

• Poussez l'interrupteur en face avant sur la position médiane OFF dès que l'accumulateur de l'appareil est chargé.

• Débranchez le câble.

12

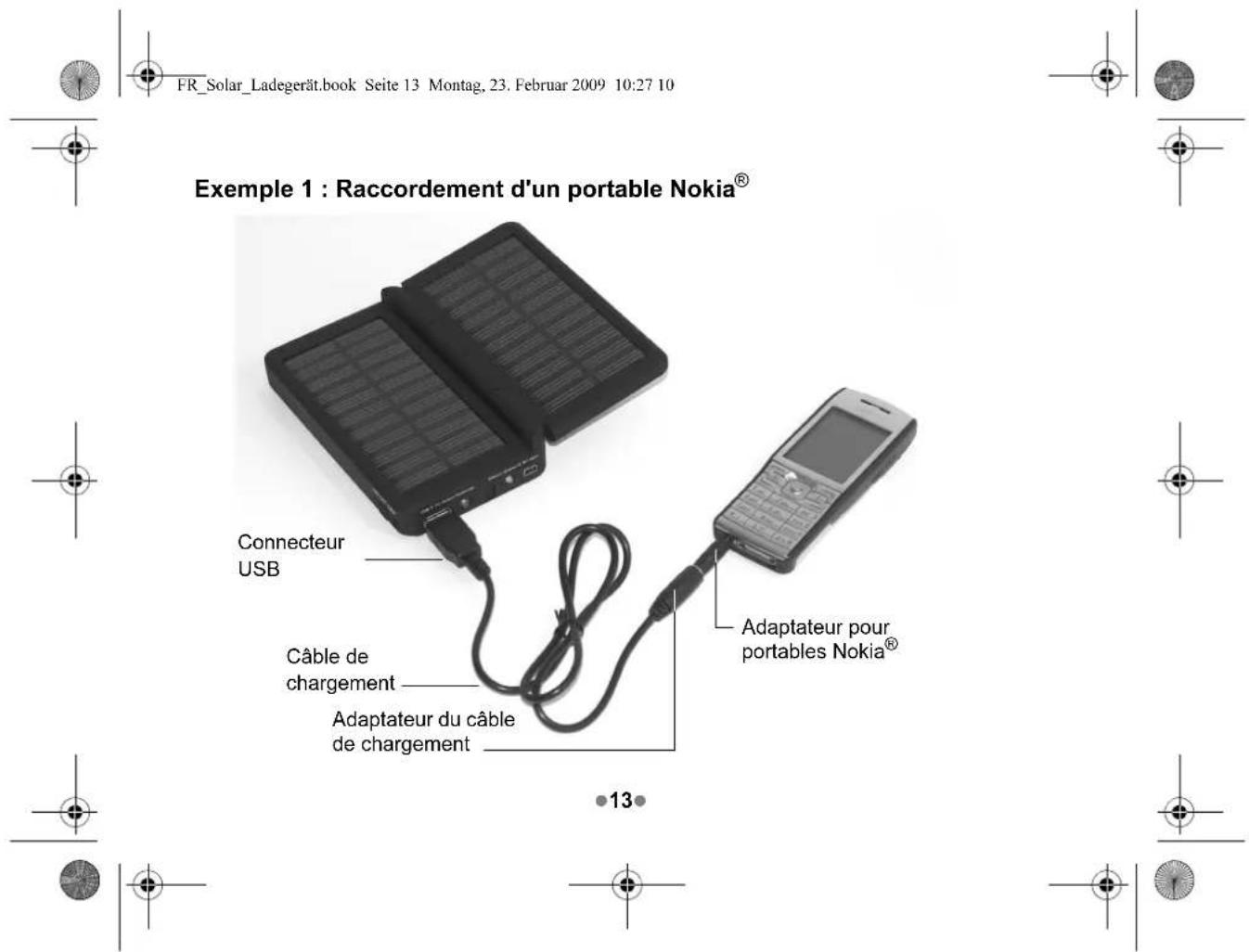

FR_Solar_Ladegerät.book Seite 13 Montag, 23. Februar 2009 10:27 10 Exemple 1 : Raccordement d'un portable Nokia® Connecteur USB Câble de chargement Adaptateur du câble de chargement Adaptateur pour portables Nokia® 13

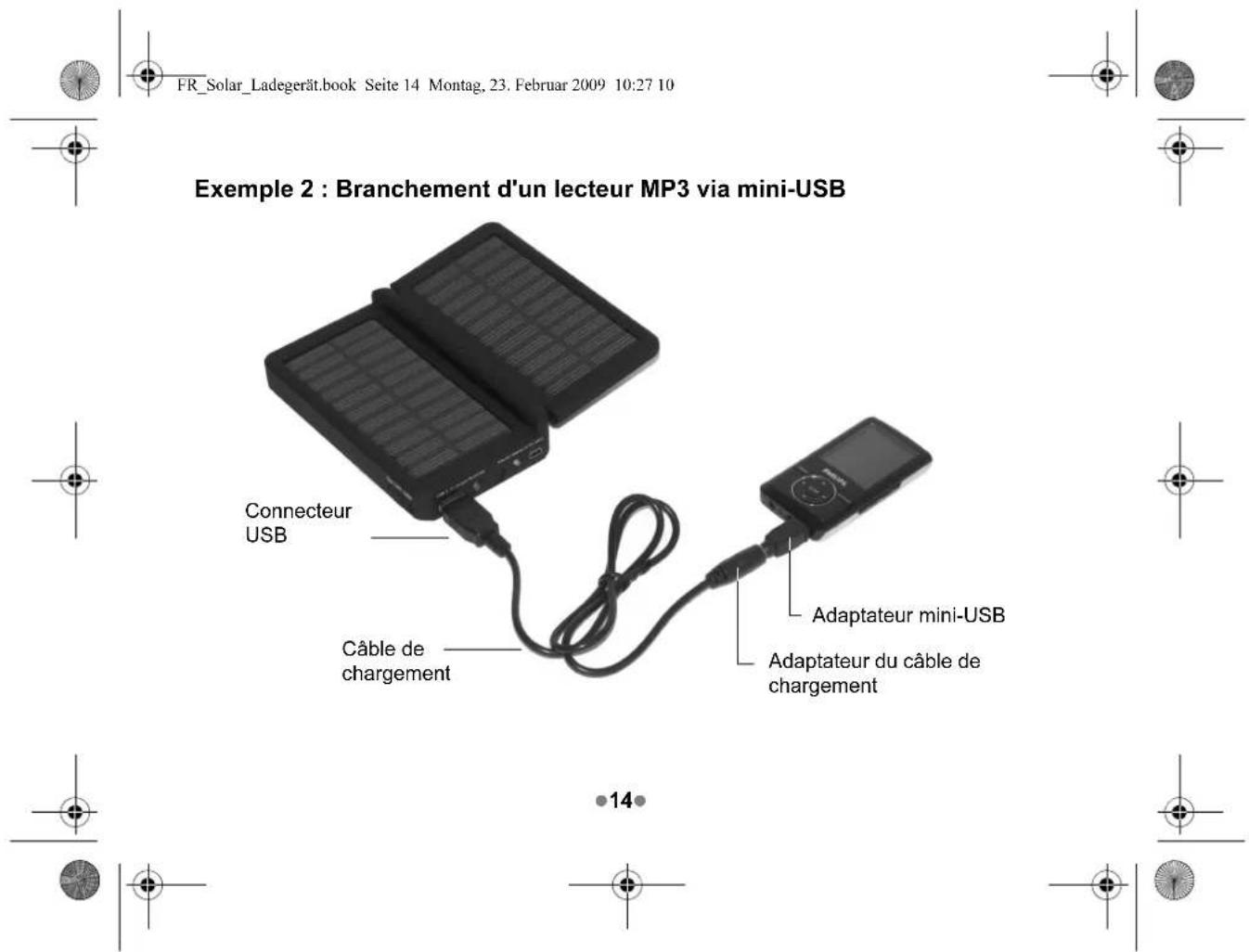

FR_Solar_Ladegerät.book Seite 14 Montag, 23. Februar 2009 10:27 10 Exemple 2 : Branchement d'un lecteur MP3 via mini-USB Connecteur USB Câble de chargement Adaptateur mini-USB Adaptateur du câble de chargement 14

Contrôlez l'état de charge

▶ Fermez le chargeur et poussez l'interrupteur en face avant entièrement vers la gauche ON. L'état de charge se visualise sur le voyant Electric display, cf. page 9.

Fonction de lampe de poche

Poussez l'interrupteur en face avant entièrement vers la droite sur LED afin d'allumer la lampe Illuminate.

■Nettoyage

ATTENTION

- Ne plongez jamais l'appareil dans l'eau ou dans d'autres liquides.

- N'utilisez jamais de nettoyants ou moyens de nettoyage corrosifs, provoquant des striures, abrasifs ou semblables pour nettoyer l'appareil.

Essuyez la surface des modules solaires et le chargeur au moyen d'un chiffon doux et sec.

15

Dérangement Causes et solutions possibles
Impossible de charger l'appareil branché.	- La connexion est-elle correctement et entièrement établie?- L'interrupteur en face avant est-il sur ON?- Le chargeur et l'appareil à charger présentent-ils des tensions de commande conformes ?Contrôlez les "Caractéristiques techniques".- Accumulateur du chargeur suffisamment chargé ? Contrôlez son état de charge.
Le chargement solaire de l'accumulateur du chargeur dure très longtemps.	- Rayons solaires pas assez intenses ? Essayez un autre endroit pour poser l'appareil ou chargez-le sous une lampe allumée.- Chargez-vous simultanément un autre appareil raccordé ?
Absence de fonction de la lampe de poche.	- Accumulateur du chargeur suffisamment chargé ? Contrôlez son état de charge.

16

■Caractéristiques techniques

Désignation : Chargeur solaire GT-SLG-02

Accu : accu li-ion 3,7 V / 2200 mAh

Entrée : 5,0 V DC / 800 mA

Sortie : 5,5 V DC (+/- 0,2 V) / 700 mA

Interfaces USB appropriées : 1.1 et 2.0

Conditions environnantes : Température : 0° à +45° C

Humidité de l'air : jusqu'à max. 85 % (relative)

Dimensions : 138 x 79 x 25 mm

Poids : env. 210 g

■Déclaration de conformité

La conformité de ce produit avec les normes prévues par la loi est garantie. Vous trouverez la déclaration de conformité complète sur Internet sous www.gt-support.de.

17

Recyclez l'emballage après avoir trié les différentes matières.

Si vous ne souhaitez plus utiliser l'appareil, vous pouvez consulter l'organisation d'élimination de déchets compétente à propos des mesures adéquates.

L'appareil et l'accumulateur ne doivent pas être jetés dans une poubelle destinée à des déchets domestiques.

Démontage de l'accu

Avant d'éliminer le chargeur solaire selon les normes établies, vous devez retirer l'accumulateur qui s'y trouve.

• En cas de contact avec l'acide d'une pile, rincez immédiatement l'endroit concerné avec beaucoup d'eau claire et consultez immédiatement un médecin !

• L'accumulateur doit uniquement être retiré pour l'élimination ; ensuite, l'appareil ne peut plus fonctionner.

• Ouvrez le boîtier en introduisant la lame d'un tournevis plat dans la rainure de pourtour du boîtier et soulevez la partie supérieure.

2.Enlevez délicatement la partie supérieure.

1. Séparez le câble de l'accumulateur.

4.Retirez l'accumulateur.

18

Nos produits sont soumis à des contrôles de qualité rigoureux. Si malgré ces contrôles, votre appareil ne fonctionne pas correctement, nous vous demandons de contacter le SAV indiqué ci-dessous.

Dans le cas d'une réclamation veuillez contacter notre hotline SAV au préalable par téléphone, qui vous renseignera sur les modalités à suivre. S'il vous plaît, n'envoyez pas votre article sans appel préalable !

Hotline SAV : 01 40 82 92 26

zeitlos service

Conditions de garantie (sans pour autant réduire les droits légaux) :

1. La garantie a une durée maximum de 3 ans à compter de la date d'achat du produit. La garantie consiste soit en la réparation des défauts de matériaux et de fabrication ou en l'échange du produit. Ce service est gratuit.

2. Les défauts doivent être signalés rapidement. Toute réclamation au delà de la durée de la garantie ne peut être prise en compte, sauf si elle intervient dans un délai de 2 semaines, à l'expiration de celle-ci.

3. Vous devez envoyer le produit défectueux accompagné de la carte de garantie et du ticket de caisse au service après-vente sans payer le port. Si le défaut est couvert par la garantie, vous recevrez l'appareil réparé ou un nouvel appareil. Ceci est également valable pour les réparations à domicile.

19

Veuillez noter que notre garantie n'est plus valable en cas de défaut d'utilisation, de non suivi des mesures de sécurité, de force majeure, de piles coulantes, d'une température ambiante trop élevée, si le produit a subi des chocs ou a fait l'objet d'une réparation par un SAV non mentionné sur la carte de garantie.

Dans le cas d'un défaut non garanti, les frais de réparations seront à votre charge. Il est néanmoins possible de s'adresser au SAV mentionné.

■Carte de Garantie

En cas d'utilisation de garantie, veuillez la remplir et l'envoyer impérativement avec le produit et le ticket de caisse. Valable pendant 3 ans à compter de la date d'achat du produit.

Article : Chargeur solaire

Dommages :

Acheté chez : (joindre le ticket de caisse)

20
