Type de produit	Répartiteur DVI (splitter vidéo)
Marque	Aluratek
Modèle	ADS02F
Nombre de ports d'entrée	1 x DVI-D (femelle)
Nombre de ports de sortie	2 x DVI-D (femelle)
Résolution maximale prise en charge	1920 x 1080 (moniteurs grand écran), 1900 x 1200 (moniteurs DVI)
Distance de transmission	Jusqu'à 90 pieds (27 mètres)
Alimentation	Adaptateur secteur inclus (5V DC)
Fonctionnalités principales	Division d'un signal DVI-D identique vers 2 sorties, connexion en guirlande (daisy chain), remplacement à chaud (hot-swap), aucun pilote requis
Matériau du boîtier	Plastique ABS
Indicateurs LED	LED de mise sous tension, LED d'activité (source active connectée)
Garantie	Garantie limitée de 5 ans
Classe de compatibilité électromagnétique	Classe B (CFC Part 15)
Accessoires inclus	Adaptateur secteur, câble DVI (6 ft), guide de démarrage rapide, carte de garantie
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Cet appareil est conforme aux limites des appareils numériques de Classe B (FCC). Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de problème, contacter le support Aluratek.

FOIRE AUX QUESTIONS - ADS02F Aluratek

Est-ce que ce répartiteur DVI nécessite un pilote ou un logiciel spécifique ?

Non, l'Aluratek ADS02F est Plug-and-Play et ne requiert aucun pilote. Il suffit de brancher les câbles et d'alimenter l'appareil.

Quelle résolution maximale puis-je obtenir avec ce splitter ?

Le répartiteur supporte une résolution maximale de 1920 x 1080 pour les moniteurs grand écran et de 1900 x 1200 pour les moniteurs DVI standard.

Puis-je brancher des moniteurs de marques différentes sur les deux sorties ?

Oui, le splitter duplique le signal source vers les deux sorties. Les moniteurs peuvent être de marques ou modèles différents, tant qu'ils sont compatibles DVI-D et supportent la résolution utilisée.

Quelle est la distance maximale de câble entre le splitter et le moniteur ?

Aluratek recommande une distance maximale de 90 pieds (environ 27 mètres) entre le splitter et chaque moniteur pour garantir un signal de qualité.

Puis-je utiliser ce splitter pour connecter deux ordinateurs à un seul moniteur ?

Non, l'ADS02F est un répartiteur (splitter), pas un commutateur. Il envoie le signal d'une source (ordinateur) vers deux sorties. Pour utiliser deux sources sur un moniteur, il faut un commutateur DVI.

Comment savoir si le splitter est correctement alimenté ?

Lorsque l'adaptateur secteur est branché, la LED de mise sous tension (verte) doit s'allumer. Si elle ne s'allume pas, vérifiez la prise murale et l'adaptateur.

Le splitter fonctionne-t-il avec des câbles DVI-I ou DVI-A ?

L'ADS02F est conçu pour DVI-D (numérique uniquement). Les câbles DVI-I (analogique+numérique) peuvent fonctionner si la source est numérique, mais les câbles DVI-A (analogiques) ne sont pas compatibles.

Puis-je connecter les moniteurs en cascade (daisy chain) ?

Oui, le splitter prend en charge la connexion en guirlande pour augmenter le nombre de moniteurs. Vous pouvez brancher un autre splitter sur une sortie, mais la résolution peut être limitée par la bande passante totale.

Que faire si l'image n'apparaît que sur un seul moniteur ?

Vérifiez que les deux moniteurs sont allumés, que les câbles sont bien enfoncés, et que le splitter est alimenté. Essayez de permuter les câbles de sortie pour isoler un problème de câble ou de moniteur.

Ce produit est-il compatible avec les systèmes d'exploitation Windows, macOS et Linux ?

Oui, l'ADS02F est indépendant du système d'exploitation car il ne nécessite pas de pilote. Il fonctionne avec tout ordinateur disposant d'une sortie DVI-D.

MODE D'EMPLOI ADS02F Aluratek

DVI de 2 ports splitter vidéo

modèle ADS02F / ADS04F

Aluratek

Guide de démarrage rapide

qig Q10100 / Q10101

Introduction

Merci d'avoir choisi Aluratek® pour répondre à vos besoins de séparateur d'interface vidéo numérique. Il ne vous prendra que quelques secondes pour partager ou déployer la distance de votre interface vidéo numérique vers plusieurs moniteurs. En plus de s'assurer que seuls des matériaux de qualité sont utilisés dans son processus de fabrication, Aluratek® s'engage à offrir à ses clients le meilleur soutien et service à la clientèle qui soit.

Aluratek a pour objectif de donner forme à "l'élégance simple" pour chaque produit conçu, fabriqué et vendu.

Les produits d'Aluratek sont conçus pour unir des solutions de connectivité simples et élégantes aux clients de sorte à améliorer leur expérience électronique, de communication et informatique. Chaque produit est fabriqué avec soin, tout en pensant au client. Chacun des produits est axé vers la solution afin d'aborder les besoins des consommateurs et conçu pour offrir à l'utilisateur une expérience ultime.

Veuillez lire attentivement ce guide et suivez les procédures d'installation et d'opération afin de prévenir tout dommage à l'appareil ou à tous les appareils qui y sont branchés.

Caractéristiques et Exigences

Caractéristiques:

- Permet de diviser un signal DVI-D identique vers 2 sorties

- Permet de transmettre le signal DVI-D jusqu'à 90 pieds, 6 fois plus loin que la

spécification DVI standard

- Accepte les moniteurs grand écran d'une résolution maximale de 1920 x 1080

• Accepte les moniteurs DVI d'une résolution maximale de 1900 x 1200

- Connexion en guirlande possible pour augmenter le soutien au moniteur

- Prêt-à-tourner et remplaçable à chaud

• Aucun pilote requis

• Garantie limitée de 5 ans

Exigences:

• Ordinateurs et moniteurs avec connecteur DVI

Contenu

Votre commande a été emballée et inspectée avec soin. Voici les articles contenus dans l'emballage. Veuillez vérifier le contenu de l'emballage pour vous assurer que vous avez reçu tous les articles, et qu'aucune pièce n'est endommagée. En cas de problèmes, veuillez communiquer avec nous immédiatement.

Adaptateur de courant2 / 4-Port DV1 SplitterDV5(6 ft.)

Guide de démarrage

Carte de garantie et carte

Caractéristiques de produit (de 2 ports modèle montré)

3 Ports de sortie DW 4 DEL de mise sou est allumée quand l'un

1 Port d'adaptateur

② Port d'entrée DVI IN

- 本报告的披露

3 Ports de sortie DVI OUT 1 & 2

4 DÉL de mise sous tension

est allumée quand l'unité ADS02F

ADS04F est alimentée par le bloc d'alimentation.

DCL active

DEL active est allumée quand une source activ

est raccordée au port d'entrée vidéo.

Installation du matériel

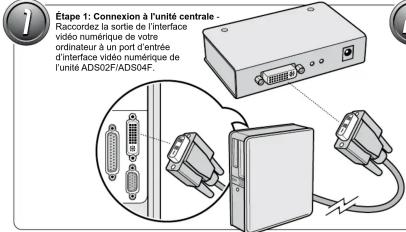

Étape 1: Connexion à l'unité centrale - Raccordez la sortie de l'interface vidéo numérique de votre ordinateur à un port d'entrée d'interface vidéo numérique de l'unité ADS02F/ADS04F.

Étape 2: Connexion vidéo - Racordez la sortie de l'interface védie numérique du séparateur vidéo au moniteur. Note: ce câble n'est pas inclus Recommencez l'étape 2 pour chaque moniteur que vous souhaitez raccorder.

Étape 3: Alimenter la connexion - Raccordez le bloc d'alimentation au séparateur vidéo. Vous pouvez à présent regarder votre vidéo sur plus d'un moniteur.

Support Technique Garantie

Énoncé d'interférence avec la réception radio et télévisée

Pour toute autre question, veuillez communiquer avec le service de soutien Aluratek avant de retourner votre appareil.

Courriel : [e-mail]

Site Web : www.aluratek.com/support

Numero local (Irvine, CA) : 949-419-6504 Numéro sans frais : 1 866 580 1978

Numero sans frais . 1-800-580-1978

AVERTISSEMENT!!! Cet appareil a été testé et est conforme aux limites d'un appareil numérique de Classe B, en vertu de la Section 15 des règles CFC. Ces limites ont été conçues pour assurer une protection raisonnable contre de telles interférences néfastes dans une installation résidentielle.

Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas correctement installé et utilisé, il peut causer des interférences nuisibles dans les communications radio. Toutefois, il est impossible de garantir que de telles interférences ne surviendront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévisée, laquelle peut être déterminée en éteignant et allumant l'équipement, on suggère à l'utilisateur d'essayer de corriger l'interférence par quelques mesures que ce soit afin d'éliminer les interférences.

Aluratek garantit se produit contre les défauts de matériel et de fabrication pour une période de 5 ans, à compter de la date d'achat.

Cette garantie devient invalide si le numéro de série de l'entreprise ou l'étiquette « garantie annulée » a été retirée ou modifiée sur le produit.

Cette garantie ne couvre pas

A) Dommages de fabrication apparente ou dommages à la suite de cas imprevus B) Accident, mesuvias utilisation, plus, intégrations ou modification de toute pièpe

B) Accident, malvalise utilisation, abus, négligence ou modification de toute pièce du produit. C) Dommages résultant d'un fonctionnement ou entretien inadéquat, connexion à un

équipement inadéquat, ou tentative de réparation par une personne, autre que Aluratek.

D) Les produits sont venus TELS QUELS ou SANS DEFAULT.

EN AUCUN CAS, LA RESPONSABILITÉ D'ALURATEK N'EXCÈDE LE PRIX PAYÉ POUR

LE PRODUIT A LA SUITE D'UN DOMMAGE DIRECT, INDIRECT, PARTICULIER OU CONSÉCUTIE RÉSULTANT DE L'UTILISATION DU PRODUIT, DE SES LOGICIELS

CONSECUTIF RESULTANT DE L'UTILISATION DU FR D'ACCOMPAGNEMENT OU DE SA DOCUMENTATION

Aluratek ne fait aucune déclaration et ne donne aucune garantie expresse, implicite ou légale relative à ses produits, son contenu ou son utilisation de la documentation et de tous ses logiciels d'accompagnement, et renonce spécifiquement à la qualité, au rendement, à la qualité marchande et à la convenance. Aluratek se réserve le droit de réviser ou de mettre à jour son produit, logiciel ou documentation sans l'obligation d'aviser tout individu ou entité.
