MODE D'EMPLOI AWZ 9HPSPRO WHIRLPOOL

Vous pouvez télécharger les consignes de sécurité, le manuel de l'utilisateur, la fiche produit et les données énergétiques en :

• visitant notre site internet - docs.whirlpool.eu

• Utilisant le Code QR

• Vous pouvez également contacter notre service après-vente (voir numéro de téléphone dans le livret de garantie). Lorsque vous contactez notre Service Après-vente, veuillez indiquer les codes visibles sur la plaque signalétique de l'appareil. MERCI D'AVOIR CHOISI UN PRODUIT WHIRLPOOL.A n de pro ter d'une assistance complète, veuillez enregistrer votre appareil surwww.whirlpool.eu/register

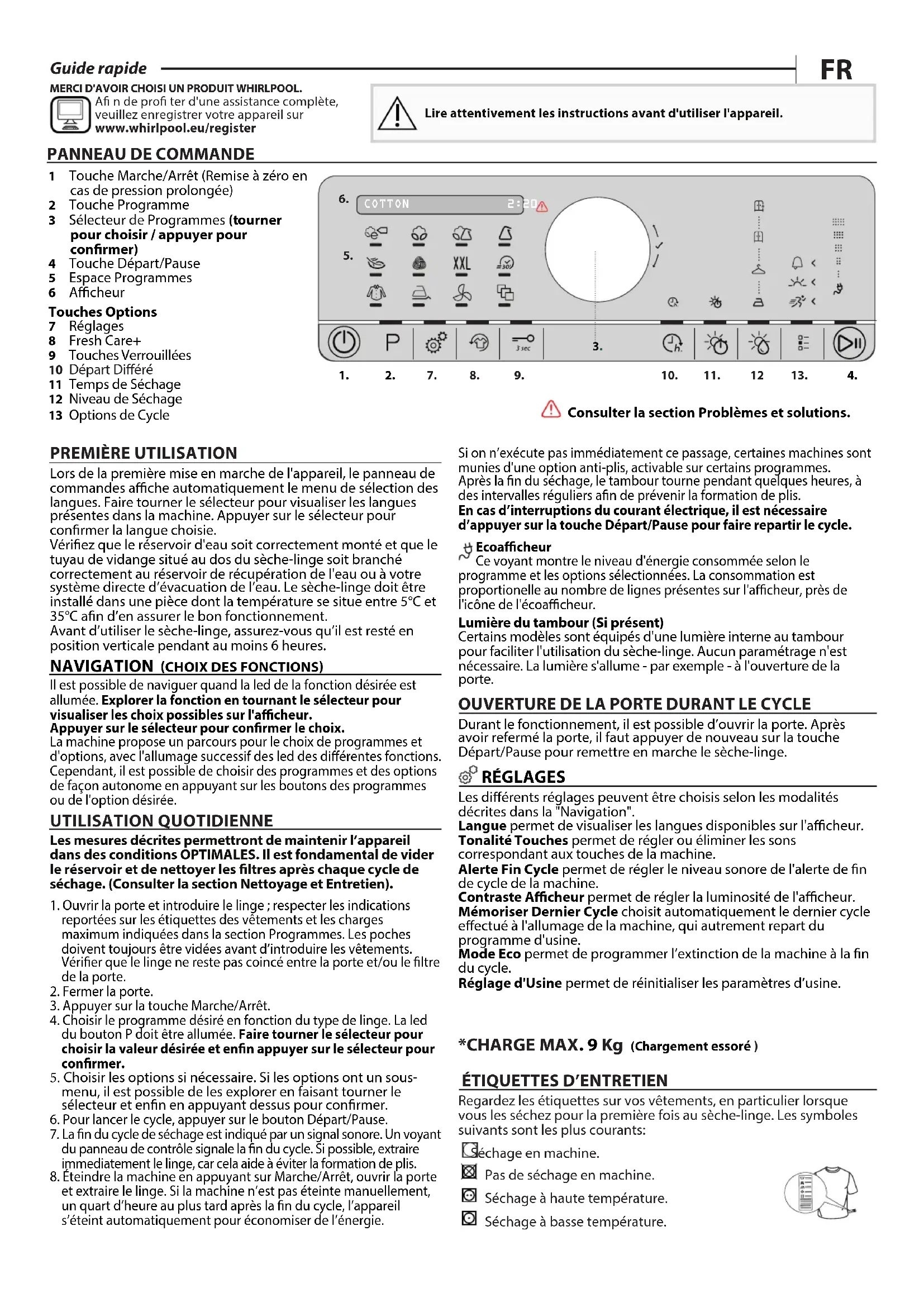

Guide rapide Lire attentivement les instructions avant d'utiliser l'appareil. xxxxxxxxxxxx xxxx Si on n’exécute pas immédiatement ce passage, certaines machines sont munies d'une option anti-plis, activable sur certains programmes. Après la n du séchage, le tambour tourne pendant quelques heures, à des intervalles réguliers an de prévenir la formation de plis. En cas d’interruptions du courant électrique, il est nécessaire d’appuyer sur la touche Départ/Pause pour faire repartir le cycle. Ecoacheur Ce voyant montre le niveau d'énergie consommée selon le programme et les options sélectionnées. La consommation est proportionelle au nombre de lignes présentes sur l'acheur, près de l'icône de l'écoacheur. Lumière du tambour (Si présent) Certains modèles sont équipés d'une lumière interne au tambour pour faciliter l'utilisation du sèche-linge. Aucun paramétrage n'est nécessaire. La lumière s'allume - par exemple - à l'ouverture de la porte. OUVERTURE DE LA PORTE DURANT LE CYCLE Durant le fonctionnement, il est possible d’ouvrir la porte. Après avoir refermé la porte, il faut appuyer de nouveau sur la touche Départ/Pause pour remettre en marche le sèche-linge. RÉGLAGES Les diérents réglages peuvent être choisis selon les modalités décrites dans la "Navigation". Langue permet de visualiser les langues disponibles sur l'acheur. Tonalité Touches permet de régler ou éliminer les sons correspondant aux touches de la machine. Alerte Fin Cycle permet de régler le niveau sonore de l'alerte de n de cycle de la machine. Contraste Acheur permet de régler la luminosité de l'acheur. Mémoriser Dernier Cycle choisit automatiquement le dernier cycle eectué à l'allumage de la machine, qui autrement repart du programme d'usine. Mode Eco permet de programmer l’extinction de la machine à la n du cycle. Réglage d'Usine permet de réinitialiser les paramètres d’usine.

PREMIÈRE UTILISATION

Lors de la première mise en marche de l'appareil, le panneau de commandes ache automatiquement le menu de sélection des langues. Faire tourner le sélecteur pour visualiser les langues présentes dans la machine. Appuyer sur le sélecteur pour conrmer la langue choisie. Vériez que le réservoir d'eau soit correctement monté et que le tuyau de vidange situé au dos du sèche-linge soit branché correctement au réservoir de récupération de l'eau ou à votre système directe d’évacuation de l’eau. Le sèche-linge doit être installé dans une pièce dont la température se situe entre 5°C et 35°C an d’en assurer le bon fonctionnement. Avant d’utiliser le sèche-linge, assurez-vous qu’il est resté en position verticale pendant au moins 6 heures.

NAVIGATION CHOIX DES FONCTIONS

Il est possible de naviguer quand la led de la fonction désirée est allumée. Explorer la fonction en tournant le sélecteur pour visualiser les choix possibles sur l'acheur. Appuyer sur le sélecteur pour conrmer le choix. La machine propose un parcours pour le choix de programmes et d'options, avec l'allumage successif des led des diérentes fonctions. Cependant, il est possible de choisir des programmes et des options de façon autonome en appuyant sur les boutons des programmes ou de l'option désirée

UTILISATION QUOTIDIENNE Les mesures décrites permettront de maintenir l’appareil dans des conditions OPTIMALES. Il est fondamental de vider le réservoir et de nettoyer les ltres après chaque cycle de séchage. (Consulter la section Nettoyage et Entretien).

1. Ouvrir la porte et introduire le linge ; respecter les indications

reportées sur les étiquettes des vêtements et les charges maximum indiquées dans la section Programmes. Les poches doivent toujours être vidées avant d’introduire les vêtements. Vérier que le linge ne reste pas coincé entre la porte et/ou le ltre de la porte.

3. Appuyer sur la touche Marche/Arrêt.

4. Choisir le programme désiré en fonction du type de linge. La led

du bouton P doit être allumée. Faire tourner le sélecteur pour choisir la valeur désirée et enn appuyer sur le sélecteur pour conrmer.

5. Choisir les options si nécessaire. Si les options ont un sous-

menu, il est possible de les explorer en faisant tourner le sélecteur et enn en appuyant dessus pour conrmer.

6. Pour lancer le cycle, appuyer sur le bouton Départ/Pause.

7. La n du cycle de séchage est indiqué par un signal sonore. Un voyant

du panneau de contrôle signale la n du cycle. Si possible, extraire immediatement le linge, car cela aide à éviter la formation de plis.

8. Éteindre la machine en appuyant sur Marche/Arrêt, ouvrir la porte

et extraire le linge. Si la machine n’est pas éteinte manuellement, un quart d’heure au plus tard après la n du cycle, l’appareil s’éteint automatiquement pour économiser de l’énergie.

ÉTIQUETTES D’ENTRETIEN

Regardez les étiquettes sur vos vêtements, en particulier lorsque vous les séchez pour la première fois au sèche-linge. Les symboles suivants sont les plus courants: Séchage en machine. Pas de séchage en machine. Séchage à haute température. Séchage à basse température. *CHARGE MAX. 9 Kg (Chargement essoré )

Consulter la section Problèmes et solutions. COTTON 2:20 COTTON 2:20

1 Touche Marche/Arrêt (Remise à zéro en cas de pression prolongée) 2 Touche Programme 3 Sélecteur de Programmes (tourner pour choisir / appuyer pour conrmer) 4 Touche Départ/Pause5 Espace Programmes 6 Acheur Touches Options 7 Réglages8 Fresh Care+9 Touches Verrouillées10 Départ Diéré11 Temps de Séchage12 Niveau de Séchage13 Options de Cycle

3.BOUTONS OPTIONS Ces boutons sont utilisés pour personnaliser le programme sélectionné. Les options ne sont pas toutes disponibles pour tous les programmes. Certaines options sont incompatibles avec d’autres précédemment programmées. L’incompatibilité est indiquée par un signal sonore et/ou par des voyants clignotants. Si l’option est disponible, le voyant relatif à l’option sélectionnée reste allumé. Certaines options peuvent demeurer dans la mémoire du programme si elles ont été sélectionnées pour le séchage précédent du même programme. P PROGRAMMES Coton Eco kg Max* Programme coton standard, indiqué pour sécher le linge en coton normalement humide. Programme le plus ecace en matière de consommation d'énergie pour sécher le linge en coton. Les valeurs reportées sur l'étiquette énergétique se réfèrent à ce programme. Coton kg Max* Pour sécher le linge en coton. Mixte kg 4 Ce cycle est idéal pour sécher ensemble le coton et les synthétiques. Synthétiques kg 4 Pour sécher le linge en bres synthétiques. Délicat kg 2 Pour sécher le linge délicat qui a besoin d'un traitement doux. Laine kg 1 Pour sécher les vêtements en laine. Il est conseillé de retourner les vêtements avant leur séchage. Faire sécher naturellement les bords les plus épais qui sont encore humides. Xxl kg Max* Pour sécher les draps en coton. Rapide 30' kg 0,5 Pour sécher le linge en coton essoré à grande vitesse dans la machine à laver. Chemises kg 3 Ce programme est destiné aux chemises en coton ou mixte coton/synthétiques. Repass. Facile Ce cycle détend les bres du linge en facilitant le repassage et le pliage; ne pas utiliser avec du linge encore humide. Indiqué pour les petites charges en coton ou mixte coton. Rafraîchir Programme rapide indiqué pour rafraîchir les bres et les vêtements à travers l'émission d'air frais. Ne pas utiliser avec du linge encore humide. Le cycle dure environ 20 minutes. Spéciaux Pour paramétrer l'un des programmes suivants, utiliser le sélecteur pour choisir et conrmer le choix "Programmes spéciaux". On accède à la liste des programmes en faisant tourner le sélecteur; le nom des programmes disponibles délent sur l'acheur. Conrmer le programme désiré en appuyant sur le sélecteur.

• Jeans kg 3 Pour sécher les jeans et les vêtements en coton réalisés en matériaux semblables aux jeans robustes, comme les pantalons et les vestes.

• Demi-Charge kg 1 Mini-charge Séchage économique d'une petite charge.

• Sport kg 4 Pour sécher les vêtements de sports en synthétique ou coton.

• Soie kg 0,5 Séchage délicat des vêtements en soie.

• Couleurs kg Max* Programme de séchage délicat indiqué pour le linge coloré.

• Doudounes kg 2,5 Pour sécher les doudounes, en leur restituant leur souplesse (2 doudounes). OPTIONS Après avoir sélectionné le programme, il est possible de programmer les diérentes options, si besoin. Niveau de Séchage Chaque programme a un niveau de séchage pré-paramétré. Pour certains programmes, il est possible de régler le niveau d'humidité résiduelle du linge. Appuyer sur la touche option correspondante, la led s'allume. Faire tourner le sélecteur pour explorer les niveaux disponibles pour chaque programme. Appuyer sur le sélecteur pour conrmer le choix. Prêt à Repasser: séchage très délicat. Utile pour faciliter le repassage du linge tout de suite après la n du cycle. Sur Cintre: niveau étudié pour le linge délicat ; prêt pour être mis sur les cintres. Prêt à Ranger: le linge est prêt pour être plié et rangé dans l’armoire. Prêt à Porter: utilisé pour les vêtements à porter dès la n du cycle. Temps de Séchage Pour certains programmes, il est possible de régler le temps de séchage. Appuyer sur la touche option correspondante, la led s'allume. Faire tourner le sélecteur pour visualiser les temps de séchage disponibles pour chaque programme. Appuyer sur le sélecteur pour conrmer le choix.

Départ Diéré Appuyer sur la touche option correspondante, la led s'allume. Faire tourner le sélecteur pour explorer les délais disponibles pour chaque programme. Appuyer sur le sélecteur pour conrmer le choix. En cas d'ouverture de la porte, après la fermeture, il est nécessaire d'appuyer sur le bouton Départ/Pause. Fresh Care+ Si le linge est laissé à l’intérieur du tambour après la n du cycle, il peut être sujet à une prolifération bactérienne. Cette option permet de réduire cette prolifération à travers le contrôle de la température et la rotation du tambour. Ce traitement a une durée maximum de 6 heures après la n du programme conguré. Si cette option a été sélectionnée lors du séchage précédent, elle demeure en mémoire. Si cette option est utilisée en combinaison avec le départ diéré, le traitement anti-plis (à travers des rotations périodiques du tambour) sera ajouté même lors de la phase de départ diéré. Touches Verrouillées Cette option rend toutes les commandes de la machine inaccessibles, sauf la touche Marche/Arrêt. Avec la machine allumée:

• pour valider l’option, il faut maintenir la touche appuyée jusqu’à ce que le voyant correspondant s’allume.

• pour retirer l’option, il faut maintenir la touche appuyée jusqu’à ce que le voyant correspondant s’éteigne. Si cette option a été sélectionnée lors du séchage précédent, elle demeure en mémoire. La durée de ces programmes dépend du poids du linge, du type de tissus, de la vitesse d'essorage utilisée sur votre machine à laver et des autres options sélectionnées. Sur les modèles avec acheur, la durée des cycles est indiquée sur le panneau de commande. Le temps résiduel est constamment surveillé et modié durant le cycle de séchage pour montrer la meilleure estimation possible. Le cycle de séchage Laine de cette machine a été approuvé par The Wo- olmark Company pour le séchage des vêtements de laine étiquetés “lavage à la main recommandé” à condition que les vêtements soient séchés selon les instructions données par le fabricant de cette machine. Suivez l’étiquette d’entretien des vêtements pour d’autres instructions de lavage. . Le symbole Woolmark est une marque certi ée dans de nombreux pays. M1762Vous pouvez télécharger les consignes de sécurité, le manuel de l'utilisateur, la fiche produit et les données énergétiques en :

• visitant notre site internet - docs.whirlpool.eu

• Utilisant le Code QR

• Vous pouvez également contacter notre service après-vente (voir numéro de téléphone dans le livret de garantie). Lorsque vous contactez notre Service Après-vente, veuillez indiquer les codes visibles sur la plaque signalétique de l'appareil. MERCI D'AVOIR CHOISI UN PRODUIT WHIRLPOOL. A n de pro ter d'une assistance complète, veuillez enregistrer votre appareil sur www.whirlpool.eu/register

Guide rapide Lire attentivement les instructions avant d'utiliser l'appareil. xxxxxxxxxxxx xxxx Système avec Pompe de Chaleur La pompe de chaleur contient des gaz à eet serre, contenus dans un groupe hermétiquement fermé. Ce groupe hermétiquement fermé contient 0.18 kg de gaz R134a F. GWP = 1430 (1 t C02). Consommation d’électricité Mode arrêt (Po) - Watts 0.50 Mode laissé sur marche (Pl) - Watts 1.00 Programmes Kg kWh Minutes Coton Eco*

Synthétiques 4 0.73 95

• Programmes de référence pour l'étiquette énergétique, ce programme convient pour le séchage de textiles en coton normalement humides et constitue le programme le plus ecace en termes de consommation d’énergie pour le séchage de textiles en coton humides. (Conguration standard/prédénie initiale).

TRANSPORT ET SOULÈVEMENT

Ne jamais soulever le sèche-linge en le saisissant par son plan supérieur.

1. Débranchez le sèche-linge.

2. Vériez que la porte et le réservoir soient correctement fermés.

3. Si le tuyau de vidange est branché à votre prise d'évacuation,

xez-le au dos du sèche-linge (voir les Instructions pour le montage). Options de Cycle Cette touche permet d'accéder à un menu d'options disponibles (voir options suivantes). Après avoir appuyé sur le bouton, faire tourner le sélecteur pour choisir l'option et appuyer sur le sélecteur pour conrmer.

• Rapide Permet un séchage plus rapide.

• Température Douce Permet un traitement plus délicat du linge en réduisant la température de séchage.

• Alerte Fin de Cycle Cette option déclenche un signal sonore prolongé en n de cycle. Il faut l'actionner si on n'est pas certain d'entendre le son normal de n de cycle. Si cette option a été sélectionnée lors du séchage précédent, elle demeure en mémoire.

2. Grille d'entrée d'air

Débrancher le sèche-linge du réseau électrique durant les opérations de nettoyage et d'entretien. Vidange du réservoir d’eau après chaque cycle (voir gure A). Extraire le réservoir du sèche-linge et le vider dans un évier ou autre dispositif d’évacuation, puis le remettre à sa place correctement. Ne pas utiliser le sèche-linge sans avoir d’abord remis le réservoir à sa place. Nettoyage du ltre de porte après chaque cycle (voir gure B). Extraire le ltre et nettoyer sa surface en éliminant les éventuels résidus de peluches, en le passant sous l’eau du robinet ou en l’aspirant avec un aspirateur. Pour des performances optimales, séchez tous les ltres avant de les remettre en place. Ne pas utiliser le sèche-linge sans avoir d’abord remis le ltre à sa place. Comment extraire le ltre de porte:

1. Ouvrir la porte et tirer le ltre vers le haut.

2. Ouvrir le ltre et le nettoyer entièrement, en éliminant les traces

de peluches. Remettre le ltre à sa place en vériant qu'il soit introduit à fond et aligné avec le joint du sèche-linge. Nettoyage du ltre inférieur quand le indicateur correspondant s’allume (voir gure C). Extraire le ltre et nettoyer sa surface en éliminant les éventuels résidus de peluches, en le passant sous l’eau du robinet ou en l’aspirant à l’aide d’un aspirateur. Il est cependant recommandé de nettoyer ce ltre après chaque cycle pour optimiser les prestations du sèche-linge. Ne pas utiliser le sèche-linge sans avoir d’abord remis le ltre à sa place. Comment extraire le ltre inférieur:

1. Ouvrir la porte inférieur.

2. Saisir la poignée et extraire le ltre inférieur.

3. Ouvrir la paroi arrière du ltre et éliminer les éventuels résidus

de la surface interne du grillage.

4. Nettoyer la chambre du ltre inférieur en évitant le contact

direct avec les lamelles.

5. Refermer la paroi arrière du ltre inférieur et le remettre à sa

place en contrôlant qu’il soit parfaitement encastré.

6. Baisser la poignée du ltre et refermer la porte inférieur.

7. Vérier que la grille d'entrèe d'air soit libre.

Les ltres sont des composants fondamentaux du sèche- linge. Leur fonction est de recueillir les peluches qui se forment lors du séchage. Si les ltres sont bouchés, le ux d’air à l’intérieur du sèche-linge est gravement compromis : les temps de séchage s’allongent, on consomme davantage d’énergie et le sèche-linge peut subir des dommages. Si ces opérations ne sont pas eectuées correctement, le sèche- linge peut ne pas démarrer.Vous pouvez télécharger les consignes de sécurité, le manuel de l'utilisateur, la fiche produit et les données énergétiques en :

• visitant notre site internet - docs.whirlpool.eu

• Utilisant le Code QR

• Vous pouvez également contacter notre service après-vente (voir numéro de téléphone dans le livret de garantie). Lorsque vous contactez notre Service Après-vente, veuillez indiquer les codes visibles sur la plaque signalétique de l'appareil. MERCI D'AVOIR CHOISI UN PRODUIT WHIRLPOOL. A n de pro ter d'une assistance complète, veuillez enregistrer votre appareil sur www.whirlpool.eu/register

Guide rapide Lire attentivement les instructions avant d'utiliser l'appareil. xxxxxxxxxxxx xxxx

PROBLÈMES ET SOLUTIONS

En cas de mauvais fonctionnement, avant de contacter l’assistance, contrôler le tableau ci-dessous. Les anomalies sont souvent de petite importance et elles peuvent être résolues en quelques minutes. Anomalie Cause possible Solution Le sèche-linge ne s’allume pas La che n’a pas été branchée dans la prise de courant. Brancher la che dans la prise de courant. La prise de courant est endommagée. Essayer de brancher un autre appareil électroménager dans la même prise. Ne pas utiliser de dispositifs électriques de branchement à la prise tels que des adaptateurs ou des rallonges. Une coupure de courant électrique s’est véri ée. Attendre le rétablissement du courant électrique. Le sèche-linge ne démarre pas La porte est ouverte. Fermer la porte. On a programmé un départ di éré pour le démarrage du cycle. Sur les machines avec cette fonction : attendre la n du départ di éré programmé ou éteindre la machine pour la réinitialiser. Consulter la section Options. La touche Départ/Pause n’a pas été sélectionnée. Appuyer sur la touche Départ/Pause. Sur les machines munies de la fonction Verrouillage touches, cette option a été actionnée. Consulter la section Options, si l’option Verrouillage touches est présente, retirer cette option. Éteindre la machine n’est pas su sant pour retirer cette option. Les temps de séchage sont trop longs Négligence dans la maintenance. Consulter la section Nettoyage et entretien et e ectuer les opérations indiquées. Le Programme, les temps et/ou le niveau de séchage programmés ne sont pas adéquats pour le type ou pour la quantité de charge introduite dans le sèche-linge. Consulter la section Programmes et options pour trouver le programme et les options les plus adéquates au type de charge e ectuée. Le linge est trop humide. E ectuer un cycle de lavage avec un essorage important (tours minute plus élevés) pour éliminer le plus d’eau possible. Le sèche-linge pourrait être surchargé. Consulter la section Programmes et véri er la charge maximum admise pour chaque programme. Température ambiante. La durée du séchage pourra être supérieure si la température de la pièce se situe hors de la plage 14-30°C. Le programme n’est pas terminé. Une coupure de courant pourrait s’être véri ée. En cas de coupure du courant électrique, il est nécessaire d'appuyer sur la touche Départ/Pause pour faire repartir le cycle. Voyants lumineux allumés ou clignotant Réservoir d'eau Le réservoir d'eau est plein. Vider le réservoir d'eau. Consulter la section Nettoyage et entretien. Filtre de porte et/ou ltre inférieur * Anomalie dans le ux d’air nécessaire pour le fonctionnement de la machine. Nettoyer le ltre de porte, le ltre inférieur et contrôler que la grille d'entrée d'air soit libre. Si ces opérations ne sont pas e ectuées correctement, le sèche-linge peut subir des dommages. Filtre inférieur* Le ltre inférieur a besoin d’être nettoyé. Nettoyer le ltre inférieur. Consulter la section Nettoyage et entretien. L'a cheur a che "Fault FX EX" Les capteurs de la machine ont relevé une anomalie. Éteindre le sèche-linge et le débrancher du réseau électrique. Ouvrir immédiatement la porte et extraire le linge, de façon à ce que la chaleur puisse se dissipée. Attendre 15 minutes. Rebrancher le sèche- linge au réseau électrique, charger le linge dans le tambour et lancer le cycle de séchage. Si le problème persiste, contacter le Service d’Assistance et communiquer les lettres et les numéros qui clignotent sur l’a cheur. Par exemple F3 et E2. DEMO Le cycle dure quelques minutes Le sèche-linge est en mode DEMO. (Activer le mode démo). Désactiver le mode Demo. Les actions suivantes doivent être e ectuées l'une après l'autre sans pause. Allumer puis éteindre la machine. Appuyer sur les boutons NR. 2 et 13 (voir première page) jusqu'à ce que se déclenche un signal sonore. Rallumer la machine. La sortie du mode Demo est signalée. *Note : certains modèles sont autonettoyants ; non munis de ltre inférieur. Consulter la section Nettoyage et entretien.
