| Type de produit | Caisson de basses (subwoofer) |
| Marque | Pyle |
| Modèle | PLPW12D |
| Diamètre nominal | 12 pouces (30,48 cm) |
| Impédance nominale | 4 ohms + 4 ohms (double bobine) |
| Bande passante | 40 Hz - 2 kHz (-6 dB) |
| Puissance admissible | 600 Watts (programme) |
| Sensibilité | 90 dB (±3 dB) |
| Diamètre de la bobine | 2 pouces (5,08 cm) |
| Fréquence de résonance (Fs) | 32,859 Hz |
| Résistance CC (Re) | 3,4 ohms + 3,4 ohms |
| Facteur Q mécanique (Qms) | 3,4 |
| Facteur Q électrique (Qes) | 0,6311 |
| Facteur Q total (Qts) | 0,5342 |
| Volume d'air équivalent (Vas) | 84,08 L |
| Surface du cône (Sd) | 0,0511 m² |
| Type d'aimant | 40 OZ (ferrite) |
| Matériau du panier | Acier embouti noir |
| Matériau du cône | Non pressé (papier traité) |
| Surround | Mousse |
| Capot anti-poussière | Polypropylène (PP) |
| Amortisseur | Tissu |
| Enceinte scellée recommandée | 1,5 pi³ (42,5 L), fréquence d'enceinte 56 Hz |
| Enceinte ventilée recommandée | 1,5 pi³, évent 3" x 9", accord à 44 Hz |
FOIRE AUX QUESTIONS - PLPW12D Pyle
Quelle est la puissance RMS de ce subwoofer ?
La puissance admissible est de 600 Watts (programme). La puissance RMS n'est pas explicitement indiquée, mais elle est généralement inférieure, environ 300 Watts RMS pour une utilisation continue.
Quelle est l'impédance du PLPW12D ?
Ce subwoofer possède une double bobine mobile de 4 ohms + 4 ohms, offrant des possibilités de câblage en série (8 ohms) ou en parallèle (2 ohms).
Quel type d'enceinte est recommandé pour ce subwoofer ?
Les paramètres Thiele-Small suggèrent une enceinte scellée de 1,5 pi³ (42,5 L) ou une enceinte ventilée de 1,5 pi³ avec un évent de 3 pouces de diamètre et 9 pouces de longueur, accordé à 44 Hz.
Quelles sont les dimensions exactes du haut-parleur ?
Le diamètre nominal est de 12 pouces (30,48 cm). Les dimensions hors tout ne sont pas fournies, mais un subwoofer de 12 pouces mesure généralement environ 12,5 pouces de diamètre extérieur et 6-7 pouces de profondeur.
Quelle est la sensibilité de ce subwoofer ?
La sensibilité est de 90 dB (±3 dB) pour 1 watt à 1 mètre, ce qui est dans la moyenne pour un subwoofer de cette puissance.
Puis-je utiliser ce subwoofer dans une enceinte scellée ?
Oui, une enceinte scellée de 1,5 pi³ est recommandée. La fréquence de coupure à -3 dB sera d'environ 42 Hz dans cette configuration.
Quelle est la fréquence de résonance (Fs) du PLPW12D ?
La fréquence de résonance est de 32,859 Hz, ce qui indique une bonne capacité à reproduire les très basses fréquences.
Comment entretenir ce subwoofer ?
Nettoyez le cône et la suspension avec un chiffon doux et sec. Évitez l'humidité et les températures extrêmes. Ne touchez pas la bobine ou le cône avec des objets pointus.
Est-ce compatible avec un ampli de 600 Watts ?
Oui, un ampli délivrant 600 Watts en program (ou environ 300 Watts RMS) est adapté. Assurez-vous que l'impédance de charge correspond au câblage choisi.
Quelle est la garantie de ce subwoofer ?
La garantie n'est pas précisée dans la notice. Contactez le revendeur ou le fabricant Pyle pour connaître les conditions de garantie.
Questions des utilisateurs sur PLPW12D Pyle
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice PLPW12D - Pyle et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PLPW12D de la marque Pyle.

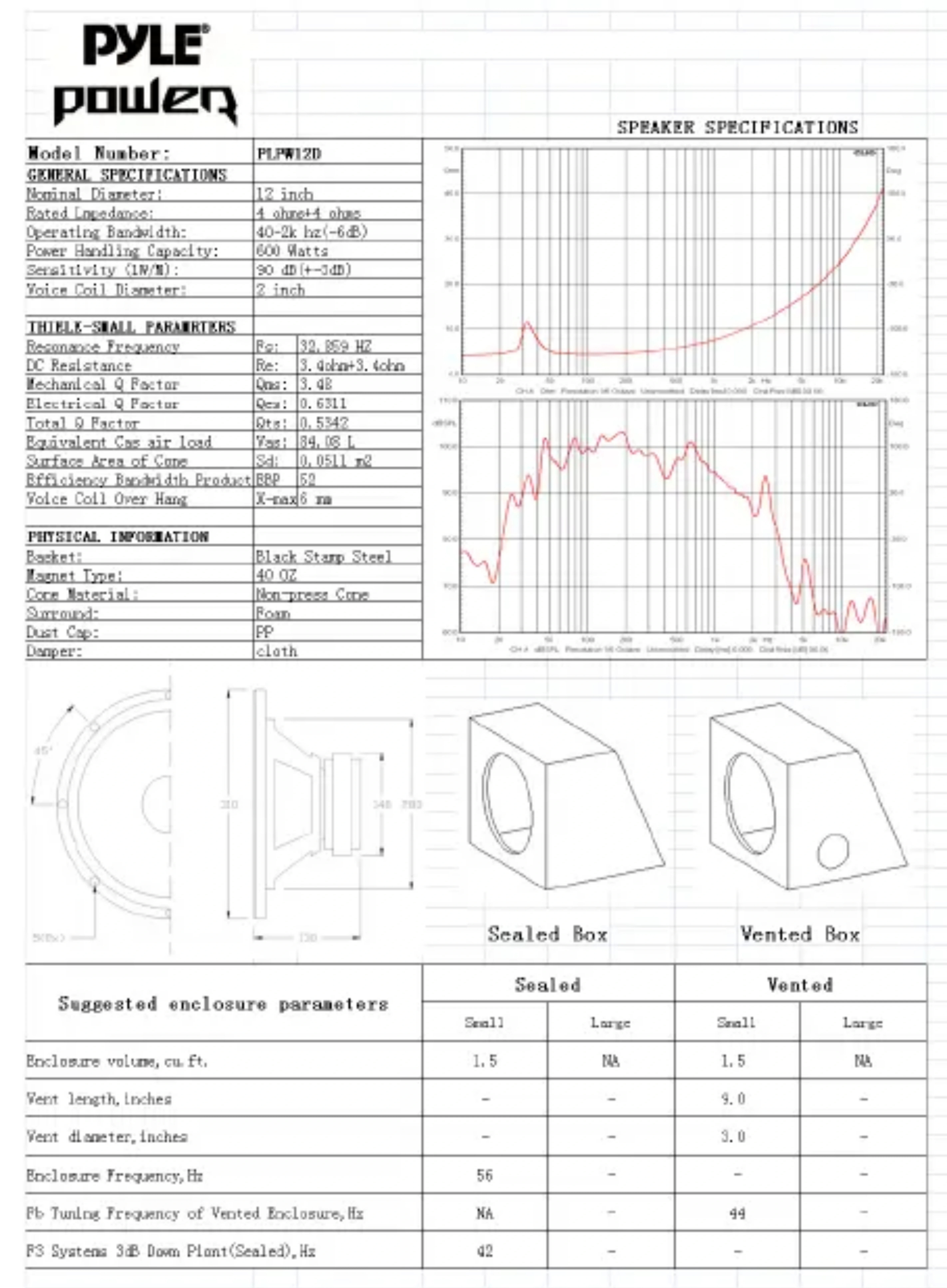

MODE D'EMPLOI PLPW12D Pyle
PYLE® power
SPEAKER SPECIFICATIONS
| Model Number: | PLPW12D | |
| GENERAL SPECIFICATIONS | ||
| Nominal Diameter: | 12 inch | |
| Rated Lpedance: | 4 ohms+4 ohms | |
| Operating Bandwidth: | 40-2k hz(-6dB) | |
| Power Handling Capacity: | 600 Watts | |
| Sensitivity (IN/M): | 90 dB(+-3dB) | |
| Voice Coil Diameter: | 2 inch | |
| THILE-SWALL PARAMETERS | ||
| Reconance Frequency | Rg: | 32.859 HZ |
| DC Resistance | Re: | 3.4ohn+3.4ohn |
| Mechanical Q Factor | Qms: | 3.4B |
| Electrical Q Factor | Qcs: | 0.6311 |
| Total Q Factor | Qts: | 0.5342 |
| Equivalent Cas air load | Vas: | 84.08 L |
| Surface Area of Cone | Sd: | 0.0511 m2 |
| Efficiency Bandwidth Product | BBP | 52 |
| Voice Coil Over Hang | X-nax | 6 nm |
| PHYSICAL INFORMATION | ||
| Basket: | Black Stamp Steel | |
| Magnet Type: | 40 OZ | |
| Core Material: | Non-press Cone | |
| Surround: | Foam | |
| Dust Cap: | PP | |
| Damper: | cloth | |
line
| Time | Gross | Drug | |------|-------|------| | 10 | 4.0 | 100.0 | | 20 | 4.5 | 100.0 | | 30 | 5.0 | 100.0 | | 40 | 4.5 | 100.0 | | 50 | 4.0 | 100.0 | | 60 | 4.5 | 100.0 | | 70 | 5.0 | 100.0 | | 80 | 5.5 | 100.0 | | 90 | 6.0 | 100.0 | | 100 | 6.5 | 100.0 | | 110 | 7.0 | 100.0 | | 120 | 7.5 | 100.0 | | 130 | 8.0 | 100.0 | | 140 | 8.5 | 100.0 | | 150 | 9.0 | 100.0 | | 160 | 9.5 | 100.0 | | 170 | 10.0 | 100.0 | | 180 | 11.0 | 100.0 | | 190 | 12.5 | 100.0 | | 200 | 14.5 | 105.45 | | Final Plan (EUR) - $33.66
line
| Date | Value | | ---------- | ----- | | 2010 | 90.0 | | 2011 | 85.0 | | 2012 | 95.0 | | 2013 | 105.0 | | 2014 | 100.0 | | 2015 | 105.0 | | 2016 | 100.0 | | 2017 | 95.0 | | 2018 | 90.0 | | 2019 | 85.0 | | 2020 | 95.0 | | 2021 | 105.0 | | 2022 | 100.0 | | 2023 | 95.0 | | 2024 | 90.0 | | 2025 | 85.0 | | 2026 | 80.0 | | 2027 | 75.0 | | 2028 | 70.0 | | 2029 | 65.0 | | 2030 | 60.0 | | 2031 | 55.0 | | 2032 | 50.0 | | 2033 | 45.0 | | 2034 | 40.0 | | 2035 | 35.0 | | 2036 | 30.0 | | 2037 | 25.0 | | 2038 | 20.0 | | 2039 | 15.0 | | 2040 | 10.0 | | 2041 | 5.0 | | 2042 | 0.0 | | 2043 | -5.0 | | 2044 | -10.0 | | 2045 | -15.0 | | 2046 | -20.0 | | 2047 | -25.0 | | 2048 | -30.0 | | 2049 | -35.0 | | 2050 | -40.0 | | 2051 | -45.0 | | 2052 | -50.0 | | 2053 | -55.0 | | 2054 | -60.0 | | 2055 | -65.0 | | 2056 | -70.0 | | 2057 | -75.0 | | 2058 | -80.0 | | 2059 | -85.0 | | 2060 | -90.0 | | 2061 | -95.0 | | 2062 | -100.0| | 2063 | -105.0| | 2064 | -110.0| | 2065 | -115.0| | 2066 | -120.0| | 2067 | -125.0| | 2068 | -130.0| | 2069 | -135.0| | 2070 | -140.0| | 2071 | -145.0| | 2072 | -150.0| | 2073 | -155.0| | 2074 | -160.0| | 2075 | -165.0| | 2076 | -170.0| | 2077 | -175.0| | 2078 | -180.0| | 2079 | -185.0| | 2080 | -190.0| | 2081 | -195.0| | 2082 | -200.0| | 2083 | -205.0| | 2084 | -210.0| | 2085 | -215.0| | 2086 | -220.0| | 2087 | -225.0| | 2088 | -230.0| | 2089 | -235.0| | 2090 | -240.0| | 2091 | -245.0| | 2092 | -250.0| | 2093 | -255.0| | 2094 | -260.0| | 2095 | -265.0| | 2096 | -270.0| | 2097 | -275.0| | 2098 | -280.0| | 2099 | -285.0| | 2100 | -290.0| | 21-NOV | -35.1 | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | (no label)| | (no label) | | | (no label) | | | (no label) | | | (no label) | | | (no label) | | | (no label) | | | (no label) | | | (no label) | | | (no label) | | | (no label) | | | (no label) | |
| Suggested enclosure parameters | Sealed | Vented | ||
| Small | Large | Small | Large | |
| Enclosure volume, cu. ft. | 1.5 | NA | 1.5 | NA |
| Vent length, inches | - | - | 9.0 | - |
| Vent diameter, inches | - | - | 3.0 | - |
| Enclosure Frequency, Hz | 56 | - | - | - |
| Pb Tuning Frequency of Vented Enclosure, Hz | NA | - | 44 | - |
| FS Systems 3dB Down Plant (Sealed), Hz | 42 | - | - | - |
