HY140200PES - Compresseur HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur d'air bicylindre à courroie
Marque	Hyundai
Modèle	HY140200PES
Capacité du réservoir	200 L
Matériau du réservoir	Acier laminé
Cylindrée moteur	420 cm³ / 14 ch
Type de moteur	Essence 4 temps
Débit d'air	1070 L/min
Pression maximale	10 bar (145 psi)
Pression de coupure	8 bar (116 psi)
Régime moteur (pleine charge)	1270 tr/min
Régime moteur (ralenti)	3000 tr/min
Poids	138 kg
Méthode de démarrage	Lanceur / électrique
Carburant	Essence
Raccordement sortie	Filetage 1/2" BSP + 2 raccords rapides Euro
Garantie	2 ans
Fonctions principales	Compression et fourniture d'air comprimé pour outillage pneumatique, gonflage, etc.
Entretien et nettoyage	Vidange d'huile moteur toutes les 50 h, nettoyage filtre à air, vidange du réservoir régulièrement
Sécurité	Soupape de sécurité, arrêt automatique en surpression, protection thermique moteur
Pièces détachées et réparabilité	Kit de joints, filtres à air et huile, courroie, raccords disponibles

FOIRE AUX QUESTIONS - HY140200PES HYUNDAI

Quelle huile utiliser pour le moteur du compresseur HYUNDAI HY140200PES ?

Utilisez une huile moteur 4 temps SAE 10W-30 ou 15W-40. Vérifiez le niveau avant chaque utilisation et vidangez toutes les 50 heures.

Peut-on utiliser le compresseur pour des outils pneumatiques ?

Oui, ce compresseur est conçu pour alimenter des outils pneumatiques comme des clés à chocs, pistolets de peinture ou ponceuses. Assurez-vous que le besoin en débit ne dépasse pas 1070 L/min.

Comment vidanger l'eau du réservoir ?

Utilisez le robinet de vidange situé au bas du réservoir. Ouvrez-le lentement pour libérer la condensation. Faites-le après chaque utilisation ou au moins une fois par semaine.

Quelle pression maximale puis-je utiliser ?

La pression maximale est de 10 bar (145 psi). Ne dépassez jamais cette valeur pour éviter tout risque de rupture.

Comment démarrer le compresseur ?

Vous pouvez démarrer manuellement avec le lanceur ou électriquement via une batterie 12V (non incluse). Vérifiez les niveaux d'huile et de carburant avant.

Le compresseur ne monte pas en pression, que faire ?

Vérifiez les raccords, le clapet anti-retour, l'état du filtre à air et la courroie. Un joint de soupape défectueux peut aussi en être la cause.

Quelle est la nécessité de la courroie ?

La courroie transmet la puissance du moteur au compresseur. Si elle est usée ou détendue, remplacez-la en suivant les instructions de la notice.

Peut-on utiliser le compresseur en continu ?

Ce compresseur est conçu pour un usage intermittent. Respectez les cycles de marche/arrêt : ne pas dépasser 50% de temps de fonctionnement par heure pour éviter la surchauffe.

Comment nettoyer le filtre à air ?

Retirez le filtre, nettoyez-le avec de l'air comprimé (de préférence de l'extérieur vers l'intérieur). Remplacez-le s'il est encrassé ou déchiré.

Où trouver des pièces de rechange ?

Contactez un revendeur agréé Hyundai ou consultez le site hyundaipowerequipment.co.uk. Les pièces courantes comme les filtres, joints et courroies sont disponibles.

MODE D'EMPLOI HY140200PES HYUNDAI

HYUNDAI

hyundaipowerequipment.co.uk

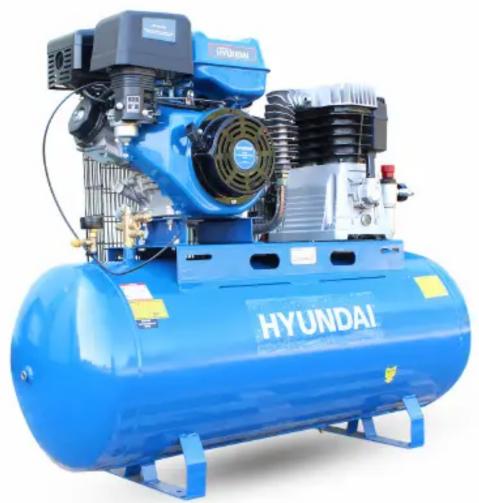

Blue HYUNDAI air compressor with attached propeller and control unit (no visible text or symbols on body)

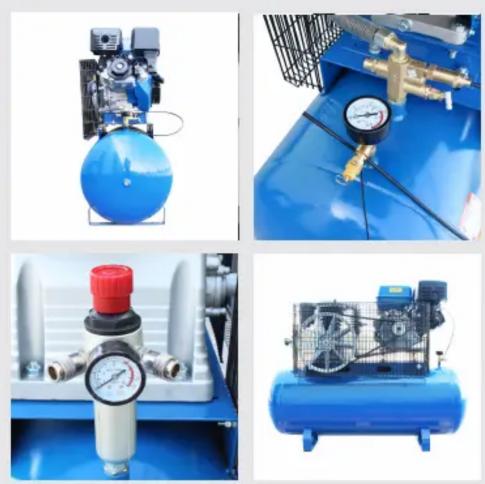

Four-panel collage showing industrial air pressure control equipment including a blue air compressor, pressure gauges, and a blue pressure vessel (no visible text or labels)

Please note: Product might be different from pictures shown. Specifications might vary due to continuous product development.

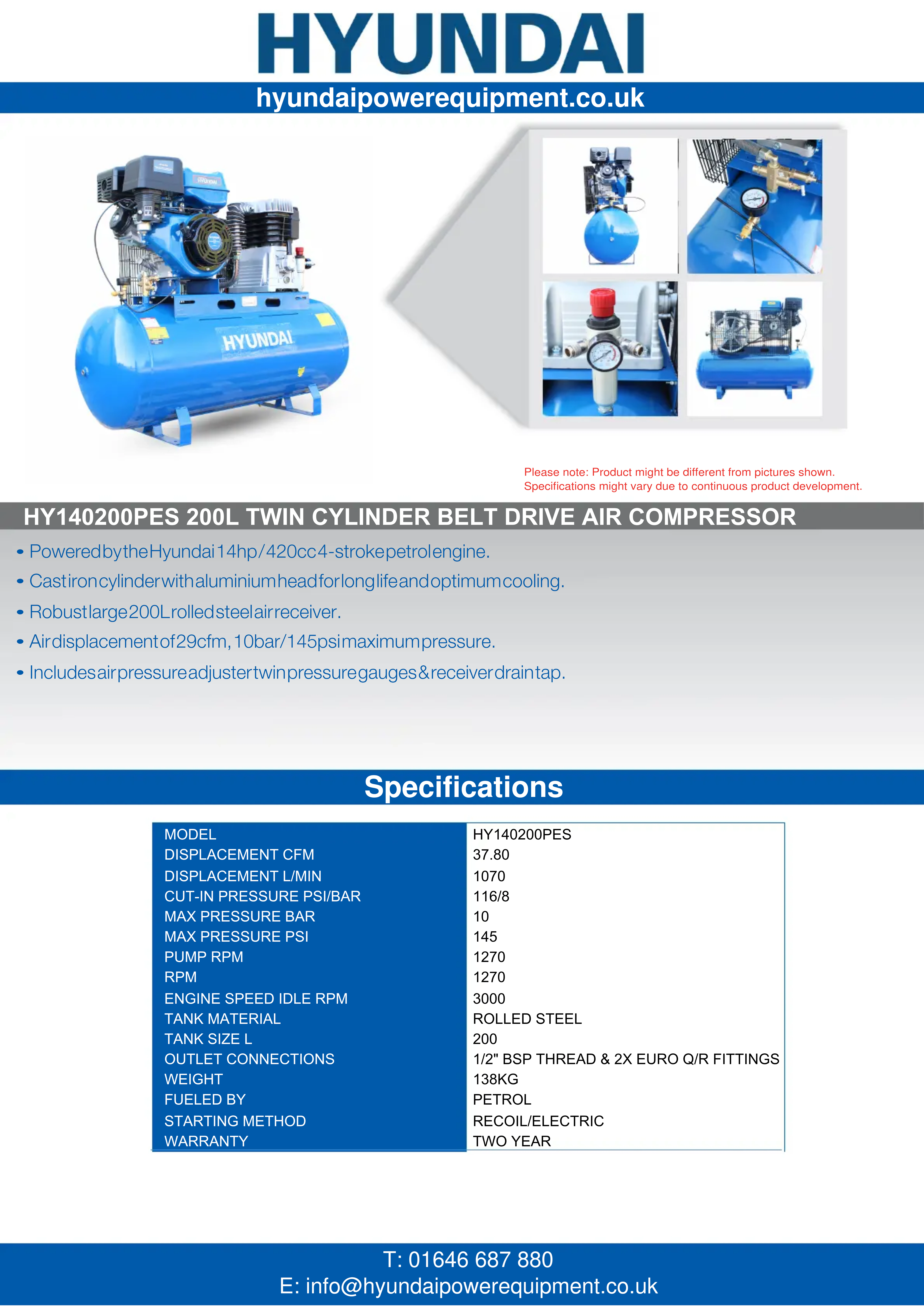

HY140200PES 200L TWIN CYLINDER BELT DRIVE AIR COMPRESSOR

• Powered by the Hyundai 14hp/420cc4-stroke petrol engine.
• Castiron cylinder with aluminium head for long life and optimum cooling.
• Robustlarge200Lrolledsteelairreceiver.
• Airdisplacement of 29cfm, 10bar/145ps maximum pressure.
• Includes air pressure adjustertwin pressure gauges & receiver drain tap.

Specifications

MODEL

DISPLACEMENT CFM

DISPLACEMENT L/MIN

CUT-IN PRESSURE PSI/BAR

MAX PRESSURE BAR

MAX PRESSURE PSI

PUMP RPM

RPM

ENGINE SPEED IDLE RPM

TANK MATERIAL

TANK SIZE L

OUTLET CONNECTIONS

WEIGHT

FUELED BY

STARTING METHOD

WARRANTY

HY140200PES

37.80

1070

116/8

10

145

1270

1270

3000

ROLLED STEEL

200

1/2" BSP THREAD & 2X EURO Q/R FITTINGS

138KG

PETROL

RECOIL/ELECTRIC

TWO YEAR
