Notice OSD Audio BK100W70T - page 1
1 / 1
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Caisson de basses
Marque OSD Audio
Modèle BK100W70T
Tension primaire 70V
Puissance nominale 100 W
Prises primaires 100 W, 80 W, 60 W, 40 W, 20 W
Impédance secondaire 8 Ω, 4 Ω
Perte d'insertion 1 dB
Réponse en fréquence 20 Hz - 20 kHz ± 1 dB
Longueur des câbles 15,2 cm (6 pouces)
Poids 0,82 kg (1,8 lb)
Dimensions d'encastrement (L x P x H) 10 cm x 7 cm x 7 cm
Méthode de montage Coussinet adhésif
Entretien et nettoyage Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité Débrancher l'appareil avant toute manipulation. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité Contacter le service après-vente OSD Audio pour les pièces détachées.
Informations générales Utilisation en intérieur. Conformité CE.

FOIRE AUX QUESTIONS - BK100W70T OSD Audio

Comment connecter le caisson de basses BK100W70T à un amplificateur 70V ?
Utilisez les bornes primaires étiquetées 'Common' (noir) et les prises de puissance (100W, 80W, etc.) en fonction de l'impédance de votre installation. Assurez-vous que l'amplificateur est éteint lors du câblage.
Quelle impédance secondaire choisir entre 4 et 8 ohms ?
Choisissez 4 Ω si vous connectez un seul haut-parleur de 4 Ω, 8 Ω pour un haut-parleur de 8 Ω. Vérifiez les spécifications de votre système.
Puis-je utiliser ce caisson de basses en système 100V ?
Non, ce modèle est conçu pour une tension primaire de 70V uniquement. Ne pas l'utiliser sur un réseau 100V.
Comment régler la puissance de sortie ?
Sélectionnez la prise primaire correspondant à la puissance souhaitée (20W, 40W, 60W, 80W ou 100W) en fonction de l'impédance du haut-parleur et des besoins de l'installation.
Quel est le poids du BK100W70T ?
Le poids est d'environ 0,82 kg (1,8 lb), ce qui le rend léger et facile à monter.
Comment entretenir le caisson de basses ?
Nettoyez-le avec un chiffon sec et doux. Évitez les produits chimiques. Vérifiez régulièrement les connexions.
Le caisson de basses peut-il être utilisé en extérieur ?
Non, ce modèle est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'humidité ou aux intempéries.
Quelles sont les dimensions d'encastrement ?
Les dimensions sont de 10 cm de largeur, 7 cm de profondeur et 7 cm de hauteur (3,94 x 2,76 x 2,76 pouces).
Comment monter le BK100W70T ?
Utilisez le coussinet adhésif fourni pour le fixer sur une surface plane et propre. Assurez-vous que la surface supporte le poids.
Que faire en cas de panne ou de pièce défectueuse ?
Contactez le service après-vente OSD Audio. N'essayez pas de réparer vous-même l'appareil pour éviter d'endommager les composants.

Questions des utilisateurs sur BK100W70T OSD Audio

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice BK100W70T - OSD Audio et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BK100W70T de la marque OSD Audio.

MODE D'EMPLOI BK100W70T OSD Audio

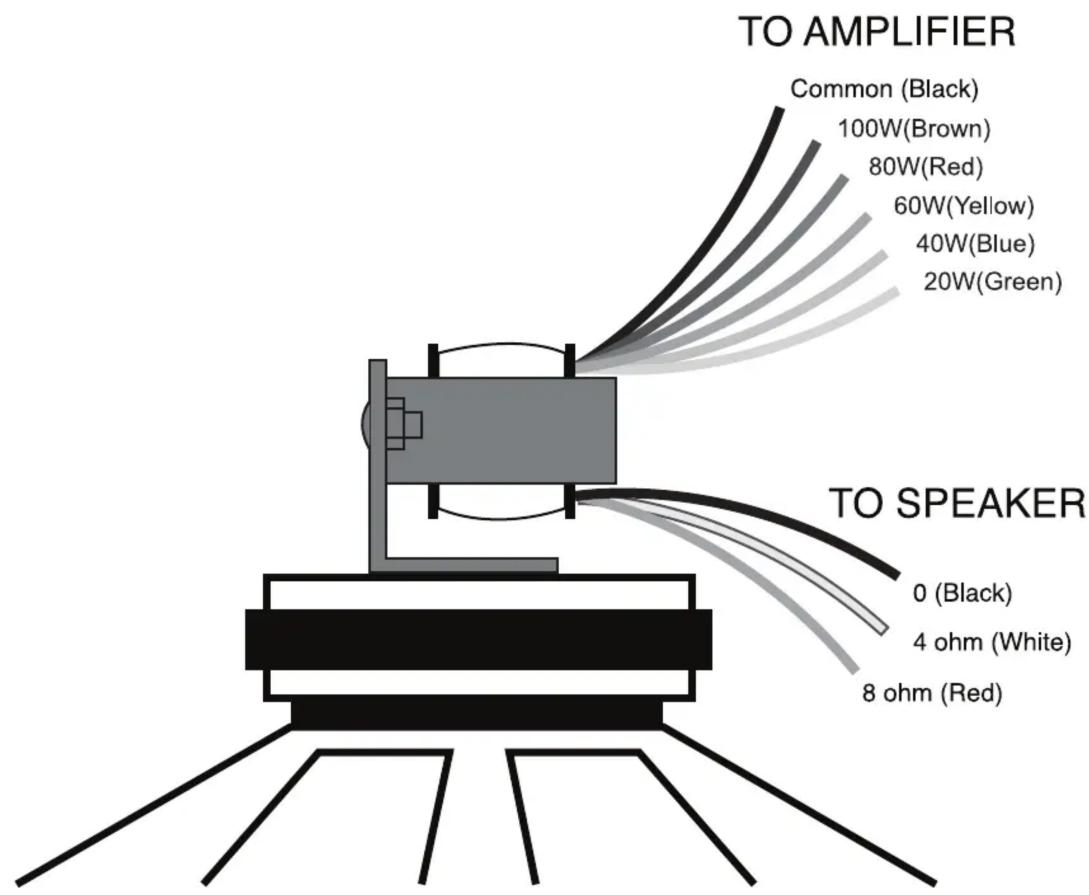

TO AMPLIFIER Common (Black) 100W(Brown) 80W(Red) 60W(Yellow) 40W(Blue) 20W(Green) TO SPEAKER 0 (Black) 4 ohm (White) 8 ohm (Red)

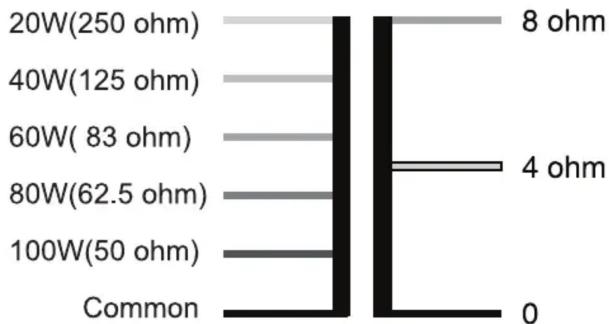

70 Volt Amplifier Input (Primary)
OSD Audio BK100W70T - 2

bar | Category | Power (ohm) | |---|---| | Common | 0 | | 8 ohm | 4 | | 4 ohm | 8 | | 20W(250 ohm) | 8 | | 40W(125 ohm) | 8 | | 60W(83 ohm) | 8 | | 80W(62.5 ohm) | 8 | | 100W(50 ohm) | 8 | The chart displays the power consumption values for each level of the power supply. The 'Common' label is explicitly labeled.

Speaker Output (Secondary)

SPECIFICATIONS

Primary Voltage: 70V

Power Rating: 100W

Primary Taps: 100,80,60,40,20W

Secondary Impedance: 8, 4 ohms

Insertion Loss: 1dB

Frequency Response: 20Hz - 20kHz ±1dB

Lead Length: 6"

Weight (lbs.): 1.8

Mounting Dimensions: 3.94"W x 2.76"D x 2.76"H

Mounting Method: Self-Adhesive Pad
