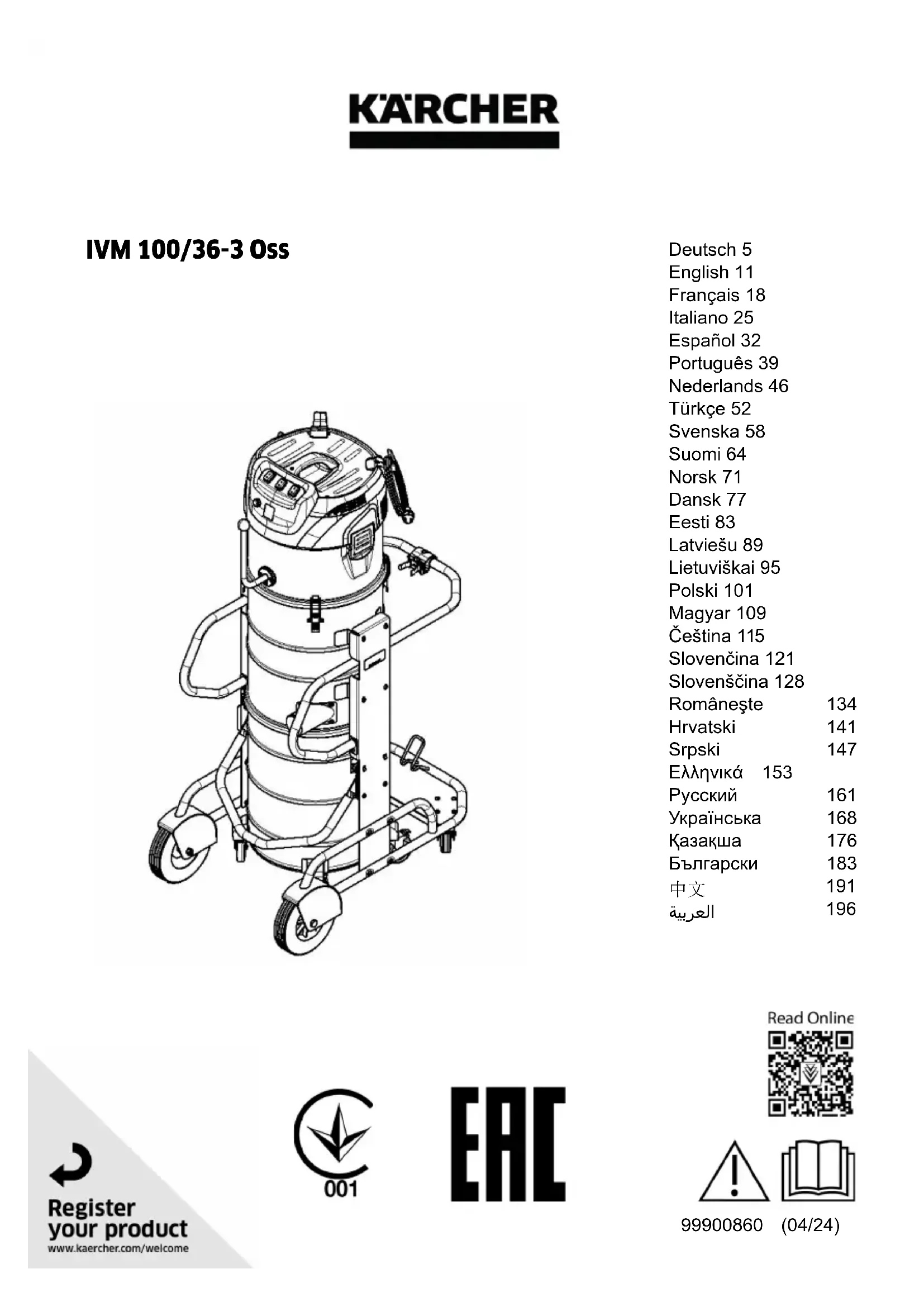

MODE D'EMPLOI IVM 100363 Oss Kärcher

The signatories act on behalf of and with the authority of the Executive Board. Documentation supervisor: A. Haag Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Germany) Ph.: +49 7171 94888-0 Fax: +49 7171 94888-528 Waldstetten, 24/04/01 Contenu Remarques générales Avant d’utiliser votre appareil pour la première fois, lisez cette notice originale, agissez suivant ses consignes et conservez-la pour toute utili- sation ultérieure ou pour le propriétaire sui- vant. ● Lire impérativement les consignes de sécurité n° 5.956-249.0 avant la pre- mière mise en service. ● Le non-respect du manuel d'utilisation et des consignes de sécurité peut entraî

ner des dommages sur l’appareil et des dangers pour l’opérateur et d’autres per

sonnes. ● Informer immédiatement le vendeur en cas de dommage dû au transport. Consignes de sécurité Niveaux de danger DANGER ● Indique un danger immédiat qui peut en- traîner de graves blessures corporelles ou la mort. 몇 AVERTISSEMENT ● Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort. 몇 PRÉCAUTION ● Indique une situation potentiellement dangereuse qui peut entraîner des bles

sures légères. ATTENTION ● Indique une situation potentiellement dangereuse qui peut entraîner des dom

mages matériels. Consignes de sécurité générales Avant la première mise en service, lire im- pérativement les consignes de sécurité ci- jointes pour les aspirateurs d’humidité/de poussières

DANGER ● Respecter les prescriptions de sécurité applicables pour les matières à traiter. 몇 AVERTISSEMENT ● L’appareil n’est pas adapté pour l’aspiration de poussières nocives. ● L’appareil ne peut pas être utili- sé ni rangé à l’extérieur dans un environne- ment humide. ● Actionner le frein de stationnement sur la roue directionnelle pour un positionnement sûr de l’appareil. Lorsque le frein de stationnement est ou

• Remarques générales p. 18
• Consignes de sécurité p. 18
• Utilisation conforme p. 19
• Protection de l'environnement p. 19
• Accessoires et pièces de rechange p. 19
• Description de l'appareil p. 19
• Mise en service p. 20
• Fonctionnement p. 20
• Transport p. 22
• Stockage p. 22
• Entretien et maintenance p. 22
• Dépannage en cas de défaut p. 23
• Élimination p. 23
• Garantie p. 23
• Caractéristiques techniques p. 24
• Déclaration de conformité UE Français 19 vert, l’appareil peut se mettre en mouve- ment de manière incontrôlée. 몇 PRÉCAUTION ● Lors d’interruptions de fonctionnement prolongées et après avoir utilisé l’appareil, éteignez-le par les interrupteurs principaux et débranchez la fiche secteur. Comportement en cas d’urgence DANGER Risque de blessure et d’endommage- ment en cas de court-circuit ou d’autres défauts électriques Risque d’électrocution, risque de brûlures Éteignez l’appareil et débranchez la fiche secteur. Utilisation conforme L’appareil est conçu pour : ● Nettoyage humide et à sec de surfaces de sol et murales ● Aspiration de substances humides ou li- quides ● Aspiration des poussières de machines sèches, non inflammables ● Usage industriel, par ex.dans les entre- pôts de stockage et de production ● L'utilisation professionnelle, p. ex. dans les hôtels, écoles, hôpitaux, usines, ma p. 24

gasins, bureaux et loueurs. Toute autre utilisation est considérée comme non conforme. L’appareil ne peut pas être utilisé pour : ● Le ramassage de poussières dange- reuses ● Le chargement par grue Protection de l'environnement Les matériaux d'emballage sont recy- clables. Veuillez éliminer les embal- lages dans le respect de l'environnement. Les appareils électriques et électro- niques contiennent des matériaux pré- cieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés cor

rectement. Ces composants sont cepen- dant nécessaires pour le fonctionnement correct de l'appareil. Les appareils mar

qués par ce symbole ne doivent pas être je- tés dans les ordures ménagères. Remarques concernant les matières composantes (REACH) Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH Accessoires et pièces de rechange Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci ga

rantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com. Description de l'appareil Pour les figures, voir la page des gra- phiques Illustration A 1 Roue directionnelle avec frein de sta- tionnement 2 Support pour buse de sol 3 Collecteur d'impuretés 4 Porte-câble 5 Guidon 6 Support pour tube d'aspiration 7 Bague de filtre 8 Bague intermédiaire 9 Plaque signalétique 10 Tête d’aspiration 11 Poignée de transport 12 Filtre 13 Bague d'étanchéité 14 Vibreur de décolmatage du filtre 15 Levier de nettoyage du filtre 16 Bouton-poussoir lumineux 17 Interrupteur principal de la turbine d’as- piration 18 Crochet de câble 19 Câble secteur 20 Verrouillage de la tête d'aspiration 21 Verrouillage de la bague intermédiaire 22 Tubulure d'aspiration20 Français 23 Poignée à étrier du collecteur d’impure- tés 24 Fiche du capteur de niveau de remplis- sage 25 Capteur de niveau de remplissage 26 Châssis Mise en service ATTENTION Dépassement de l'impédance secteur Electrocution en cas de court-circuit Ne pas dépasser l'impédance secteur maximale admissible au point de raccorde

ment électrique (voir les caractéristiques techniques). En cas de doute sur l’impédance secteur présente sur votre point de raccordement, veuillez contacter votre fournisseur d’éner

1. Mettre l’appareil en position de travail.

2. Bloquer l’appareil à l’aide des freins de

3. Insérer le tuyau d’aspiration dans le

connecteur pour flexible d’aspiration.

4. Insérer les accessoires souhaités sur le

5. Si nécessaire, insérer un sac à pous-

sières dans le collecteur d’impuretés (voir chapitre Insertion du sac à pous- sières).

6. S’assurer que le collecteur d’impuretés

est correctement mis en place. Insertion du sac à poussières Pour vider l’appareil sans libérer de pous- sière, il est possible de placer un sac à poussières dans le collecteur d’impuretés. Remarque Ne pas utiliser le sac à poussières pour l'aspiration de l'eau.

1. Placer le sac à poussières dans le col-

lecteur d’impuretés et l’appliquer avec soin sur la paroi du bac.

2. Rabattre le bord du sac au-dessus du

collecteur d’impuretés, vers l’extérieur. 몇 AVERTISSEMENT Manipulation incorrecte lors du verrouil- lage du collecteur d’impuretés Risque d'écrasement Ne mettre en aucun cas les mains entre le collecteur d’impuretés et la bague de filtre, ni à proximité du mécanisme de levage, pendant le verrouillage. Verrouiller le collecteur d’impuretés en ac- tionnant la poignée à étrier avec les deux mains.

3. Insérer le collecteur d’impuretés dans

l’appareil. Fonctionnement Après l’aspiration de substances humides ou liquides, voir chapitre Passage de l’as- piration d’humidité à l’aspiration de pous- sières. Démarrage de l’appareil

1. Brancher la fiche secteur dans la prise

de courant. Le bouton-poussoir lumineux s’allume. Illustration B

2. Appuyer sur le bouton-poussoir lumi-

neux. Le voyant s’éteint.

3. Allumer l’appareil par les interrupteurs

principaux de la turbine d’aspiration. Remarque Sélectionner la puissance d'aspiration sou- haitée sur les interrupteurs principaux de la turbine d'aspiration en commençant par la turbine d'aspiration 1. Allumez et éteignez toujours les turbines d'aspiration les unes après les autres.

4. Commencer l’aspiration.

Aspiration Remarque L’appareil est équipé d’un capteur de ni- veau de remplissage qui arrête automati- quement l’appareil lorsque le collecteur d’impuretés est rempli.

1. Si nécessaire, mais au plus tard lorsque

le capteur de niveau de remplissage éteint l’appareil, vider le collecteur d’im

puretés (voir chapitre Vidange du col- lecteur d’impuretés).

2. Si nécessaire, nettoyer le filtre (voir cha-

pitre Nettoyage du filtre) ou le changer/ remplacer (voir chapitre Changement/ Remplacement du filtre).Français 21 Aspiration humide ATTENTION Risque d'endommagement par le débor- dement du collecteur d'impuretés Le collecteur d'impuretés peut être rempli en quelques secondes et déborder lors de la réception de grands volumes de liquide. Contrôler en permanence le niveau de rem- plissage.

1. Avant l’aspiration humide, retirer le

sachet de collecte de la poussière, le cas échéant (voir chapitre Vidange du collecteur d’impuretés).

2. Après l’aspiration humide :

a Sécher le filtre. b Nettoyer le collecteur d’impuretés avec un chiffon humide et le sécher. Passage de l’aspiration d’humidité à l’aspiration de poussières ATTENTION Passage de l'aspiration mouillée à l'as- piration sèche Risque d’endommagement du filtre Lorsque l'élément filtre est mouillé, ne pas aspirer de poussière, car cela boucherait le filtre et le rendrait inutilisable.

1. Faire sécher correctement le filtre mouil-

lé avant de l’utiliser pour l’aspiration à sec ou le remplacer par un filtre sec.

2. Remplacer le filtre, si besoin.

Nettoyage du filtre Nettoyer le filtre plissé en étoile à inter- valles réguliers.

1. Éteindre l'appareil.

2. En cas d’aspiration de matières sèches,

effectuer au moins 5 fois un mouvement de va-et-vient du levier de nettoyage du filtre. Si ce nettoyage n’apporte pas d’améliora- tion, retirer le filtre plissé en étoile et le laver ou le remplacer (voir chapitre Entretien et maintenance). Arrêt de l’appareil

1. Éteindre l’appareil par les interrupteurs

principaux de la turbine d’aspiration.

2. Débrancher la fiche secteur.

Après chaque fonctionnement

1. Démonter les accessoires.

2. Rincer si nécessaire les accessoires à

l’eau et les sécher.

3. Vider le collecteur d’impuretés (voir cha-

pitre Vidange du collecteur d’impure- tés).

4. Aspirer l’appareil à l’intérieur et à l’exté-

rieur et le nettoyer à l’aide d’un chiffon humide.

5. En cas d’aspiration de matières hu-

mides, sortir le filtre pour le sécher. Vidange du collecteur d’impuretés 몇 AVERTISSEMENT Risque d’écrasement Attention aux pièces mobiles lors du retrait ou de la pose du bac. Remarque Videz le collecteur d’impuretés lorsque l’ap- pareil s’arrête automatiquement et que le bouton-poussoir lumineux s’allume.

1. Éteindre l’appareil par les interrupteurs

2. Bloquer l’appareil à l’aide des freins de

3. En cas d’aspiration de matières sèches,

effectuer au moins 5 fois un mouvement de va-et-vient du levier de nettoyage du filtre. Illustration C

4. Tirer la poignée à étrier vers le haut.

Le collecteur d’impuretés est déverrouil- lé et abaissé.

5. Retirer le collecteur d’impuretés de l’ap-

pareil par la poignée à étrier.

6. Retirer éventuellement le sac à pous-

sières. a Fermer le sac à poussières et le sortir du collecteur d’impuretés. b Éliminer le sac à poussières avec son contenu conformément aux directives légales en vigueur.

7. Vider le collecteur d’impuretés.

Remarque Le collecteur d’impuretés peut être saisi par une grue par la poignée. La charge maxi- male en cas de transport par grue est de

kg.22 Français 몇 PRÉCAUTION Dépassement du poids total autorisé Risque de blessure et d'endommagement Tenez compte du poids total du collecteur d’impuretés lors du transport avec une grue. Ne surchargez pas le bac. Respectez les directives en vigueur rela- tives au grutage. 몇 AVERTISSEMENT Manipulation incorrecte lors du verrouil- lage du collecteur d’impuretés Risque d'écrasement Ne mettre en aucun cas les mains entre le collecteur d’impuretés et la bague de filtre, ni à proximité du mécanisme de levage, pendant le verrouillage. Verrouiller le collecteur d’impuretés en ac- tionnant la poignée à étrier avec les deux mains.

8. Insérer le collecteur d’impuretés dans

l’appareil dans l’ordre inverse. Illustration B

9. Appuyer sur le bouton-poussoir lumi-

neux. Le voyant s’éteint. Transport 몇 PRÉCAUTION Non-observation du poids Risque de blessure et d'endommagement Observer le poids de l’appareil pour le transport.

1. En cas de transport de l'appareil dans

des véhicules, le bloquer contre le glis- sement et le basculement. Stockage 몇 PRÉCAUTION Non-observation du poids Risque de blessure et d'endommagement Tenir compte du poids de l’appareil pour lestockage.

1. Stockez l'appareil uniquement à l'inté-

rieur. Entretien et maintenance DANGER Risque de blessure dû au démarrage in- tempestif de l'appareil et à un choc élec- trique. Coupez et débranchez la fiche secteur de l'appareil avant tous les travaux sur l'appa

reil. DANGER Débrancher la fiche du capteur de ni- veau de remplissage Risque d'électrocution La fiche du capteur de niveau de remplis- sage ne peut être débranchée que par du personnel spécialisé ou de service formé. Travaux de contrôle et de maintenance Faites réaliser régulièrement un contrôle de l'appareil suivant les directives natio

nales en vigueur du législateur, pour la pré- vention contre les accidents. Les travaux de maintenance doivent être réalisés, à des moments réguliers, par une personne spécialisée, suivant les indications du fabri

cant, tout en respectant les directives et exigences de sécurité adaptées. Les tra- vaux sur l'installation électrique ne doivent être effectués que par un électricien spé

cialisé. Pour toute question, veuillez vous adresser à l’agence KÄRCHER. Intervalles de maintenance/ Maintenance par l’utilisateur Il n’existe pas d’intervalles de maintenance réguliers pour cet appareil. Les opérations de maintenance suivantes sont réalisées suivant le besoin

● Laver le filtre. ● Changer le filtre. ● Remplacer le filtre. Lavage du filtre ATTENTION Utilisation de détergents ou d’agents de blanchiment Endommagement du filtre. Nettoyer le filtre uniquement à l’eau. N’in- sérer dans l’appareil que des filtres totale- ment secs.Français 23 Le filtre plissé en étoile peut être lavé à l’eau courante.

1. Rincer le filtre plissé en étoile de l’inté-

rieur vers l’extérieur afin qu’aucune par- ticule restante ne réduise les performances de filtration. Changement/Remplacement du filtre

1. Éteindre l'appareil.

2. Débrancher la fiche secteur.

ATTENTION Retrait incorrect de la tête d’aspiration Endommagement de la fiche du capteur de niveau de remplissage Veillez à ne pas endommager la fiche du capteur de niveau de remplissage lors du retrait de la tête d’aspiration. Déposez la tête d’aspiration à proximité de l’appareil afin que le câble de la fiche du capteur de niveau de remplissage ne soit pas tendu.

3. Déverrouiller et retirer la tête d'aspira-

4. Déverrouiller et retirer la bague intermé-

5. Retirer le filtre plissé en étoile.

6. Vérifier que le joint n'est pas endomma-

7. Insérer le filtre plissé en étoile neuf :

a Tirer le filtre plissé en étoile au-dessus du vibreur de décolmatage du filtre sur la bague intermédiaire de sorte que les éléments vibrants soient alignés au centre des sacs filtrants. b Placer la bague intermédiaire avec le filtre plissé en étoile et le vibreur de décolmatage du filtre sur la bague de filtre. c Verrouillez la bague intermédiaire.

8. Placer et verrouiller la tête d’aspiration.

Dépannage en cas de défaut DANGER Démarrage intempestif de l'appareil/Dé- charge électrique Un démarrage intempestif du moteur ther- mique peut causer des blessures. Les com- posants électriques sous tension peuvent entraîner un risque d'électrocution. Coupez et débranchez la fiche secteur de l'appareil avant tous les travaux sur l'appa

reil. Chargez un spécialiste de tous les contrôles et travaux sur les pièces élec

triques. Remarque Si un défaut se produit, arrêter immédiate- ment l’appareil. Le dérangement doit être réparé avant de remettre l'appareil sous tension. Si le défaut ne peut pas être éliminé, l’ap- pareil doit être contrôlé par le service après-vente. La turbine d'aspiration ne fonctionne pas

1. Contrôler la prise de courant et le fusible

de l'alimentation électrique.

2. Contrôler le câble réseau et la fiche sec-

La puissance d'aspiration diminue

1. Retirer les obstructions de la buse d’as-

piration, du tube d’aspiration ou du tuyau d’aspiration.

2. Nettoyer le filtre (voir chapitre Net-

3. Vider le collecteur d’impuretés (voir cha-

pitre Vidange du collecteur d’impure- tés). Sortie de poussière lors de l’aspiration

1. Vérifier et éventuellement corriger le po-

sitionnement du filtre.

2. Nettoyer le filtre (voir chapitre Net-

3. Remplacer le filtre (voir chapitre Chan-

gement/Remplacement du filtre). Élimination Éliminer l'appareil conformément aux dis- positions légales à la fin de sa durée de vie. Garantie Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous re- médions gratuitement aux défauts pos- sibles sur votre appareil dans la durée de garantie dans la mesure où la cause du dé- faut est un vice de matériau ou de fabrica-24 Français tion. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat. (Voir l'adresse au dos) Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ». Caractéristiques techniques

• Disposition avec des éléments de la classe de protection

Sous réserve de modifications techniques. Déclaration de conformité UE Nous déclarons par la présente que la ma- chine désignée ci-après ainsi que la ver- sion que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sé

curité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration. Produit : Aspirateur de poussières Produit : Aspirateur humide et aspirateur de poussières Type : 9.990-xxx Directives UE en vigueur 2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/UE Normes harmonisées appliquées EN 60335-1 EN 60335-2-69 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019 EN 61000-3-11: 2000 EN 62233: 2008 EN IEC 63000: 2018 Raccordement électrique Tension du secteur V 220-

Phase ~ 1 Fréquence du secteur Hz 50-60 Puissance W 3150 Type de protection IPX4 Classe de protection I* Impédance secteur maxi- male admissible Ω 0.195+ j0.122 Dimensions et poids Poids opérationnel typique kg 76 Longueur x largeur x hau- teur mm 1020 x

2,24 Conditions ambiantes Température de stockage °C -10-40 Caractéristiques de puissance de l’ap- pareil Volume du réservoir l 100 Vide (avec clapet limiteur de pression) kPa 25,4 Débit d'air l/s 3 x 74 Raccordement tuyau d'as- piration DN70 Largeur nominale du tuyau d'aspiration DN40/ 50/70 Référence du filtre 6.907-

Valeurs déterminées selon EN 60335-2-

Valeur de vibrations main- bras m/s

0,2 Niveau de pression acoustique

dB(A) 2 Câble secteur Type H07R

Référence de pièce 6.650-

Longueur de câble m 10Italiano 25 Normes nationales appliquées
