29480BBB - Machine à coudre Union Special - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre industrielle
Marque	Union Special
Modèle	29480BBB
Alimentation électrique	220 V, 50 Hz, 250 W
Dimensions (L x P x H)	50 cm x 40 cm x 30 cm
Poids	25 kg
Fonctions principales	Point de chaînette, surfil, assemblage de pièces épaisses
Entretien et nettoyage	Huiler régulièrement les points de graissage; nettoyer les griffes d’entraînement après chaque utilisation
Sécurité	Dispositif d’arrêt d’urgence; protection contre les surcharges
Pièces détachées	Disponibles: presseur, barre de tirage, colliers de serrage, rondelles, adaptateurs
Réparabilité	Conçue pour un entretien facile; schémas et pièces fournis
Informations générales	Machine professionnelle pour usage intensif; nécessite installation par un technicien qualifié

FOIRE AUX QUESTIONS - 29480BBB Union Special

Quel type d'huile utiliser pour graisser la machine ?

Utilisez de l'huile pour machine à coudre de qualité industrielle, sans acide.

Comment enfiler le fil supérieur ?

Suivez le chemin de fil indiqué sur le schéma de filetage de la machine. Assurez-vous que le fil passe dans tous les guides.

Pourquoi le point saute-t-il ?

Vérifiez que l'aiguille est bien installée et non tordue. Ajustez la tension du fil et la hauteur du crochet.

Comment régler la tension du fil ?

Tournez le molette de tension pour augmenter ou diminuer la tension. Faites un essai sur un morceau de tissu.

Quelle aiguille utiliser ?

Utilisez une aiguille industrielle de type DB × 1, taille 16 à 21 selon l’épaisseur du tissu.

Comment nettoyer les griffes d'entraînement ?

Retirez la plaque à aiguille et brossez les griffes avec une brosse douce pour enlever les peluches.

La machine fait un bruit anormal, que faire ?

Arrêtez la machine, débranchez-la et vérifiez que rien n’est coincé. Huilez les points de graissage. Si le bruit persiste, contactez un technicien.

Où trouver les schémas de pièces détachées ?

Les schémas sont fournis dans la notice d'utilisation. Vous pouvez également les télécharger sur le site du fabricant.

Comment changer l'aiguille ?

Desserrez la vis du porte-aiguille, retirez l'ancienne aiguille, insérez la nouvelle avec la rainure vers le côté et serrez.

Peut-on coudre des tissus très épais ?

Oui, la machine est conçue pour les tissus épais comme le jean ou la toile. Utilisez une aiguille de taille adaptée.

MODE D'EMPLOI 29480BBB Union Special

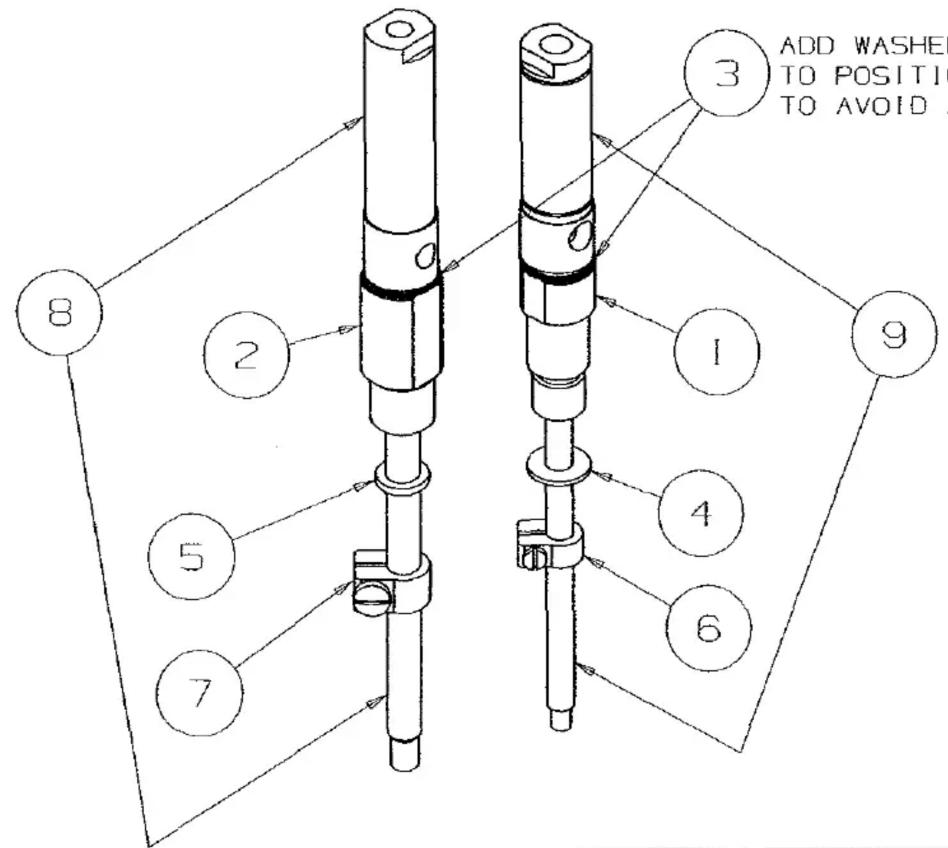

ADD WASHER(S) 35886M AS NECESSARY

TO POSITION AIR CYLINDER PROPERLY

TO AVOID AIR LINE FITTING INTERFERENCE

9	1	29476TE	PRESSER, BAR ASSY.
8	1	29476UD	PULLER BAR ASSY.
7	1	35833R	CLAMP COLLAR
6	1	35833S	CLAMP COLLAR
5	1	35886H	WASHER
4	1	35886J	WASHER
3	6	35886M	WASHER
2	1	671A254	ADAPTER, PULLER BAR
1	1	671A256A	ADAPTER, PRESSER BAR
DET	AMT	PART NUMBER	DESCRIPTION

U. Union Special

PL1447

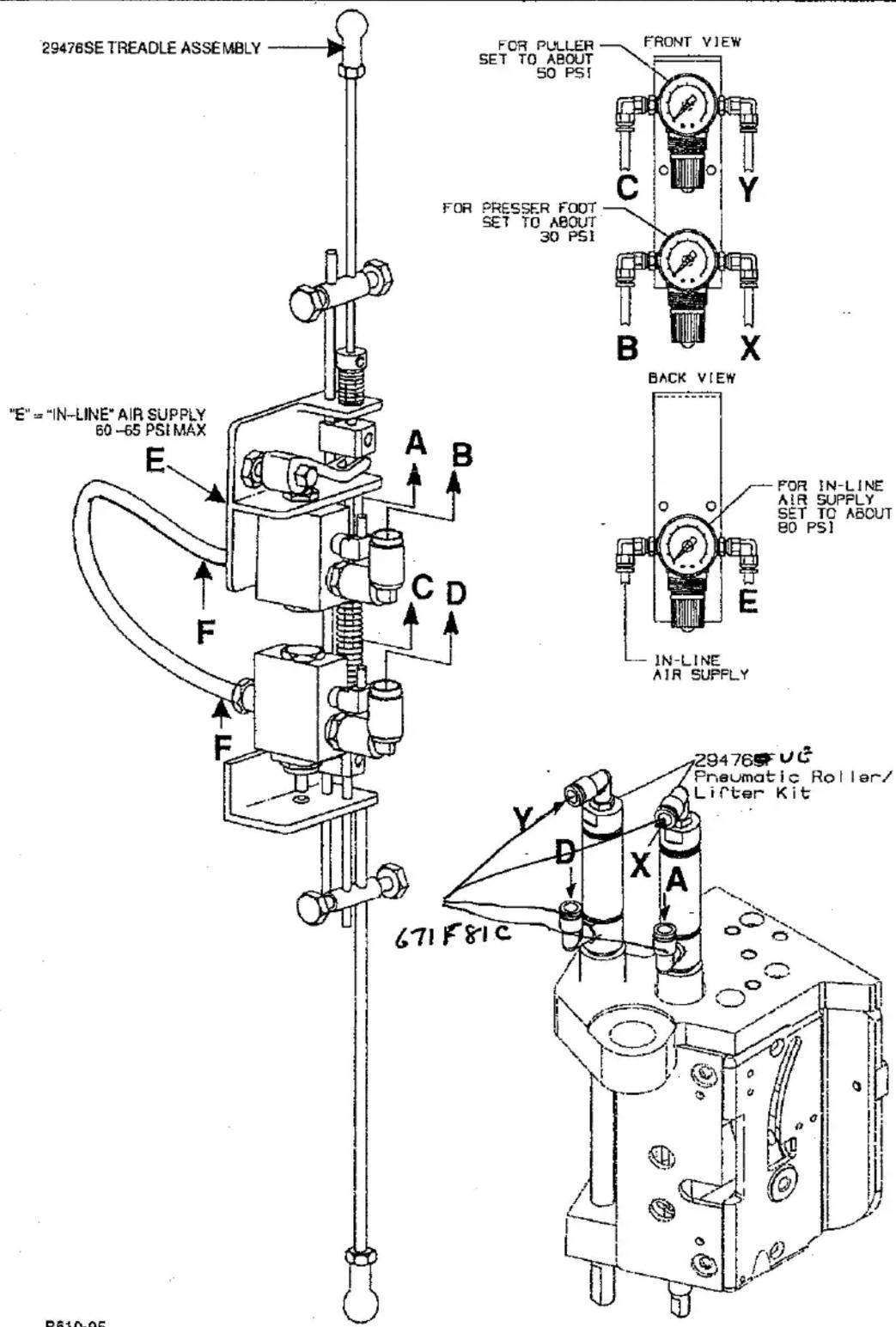

Air line connections for treadle rod switch & air cylinders for roller & presser foot

Second Edition Copyright February 1996 by Union Special Corporation Rights Reserved in All Countries Printed In U.S.A.

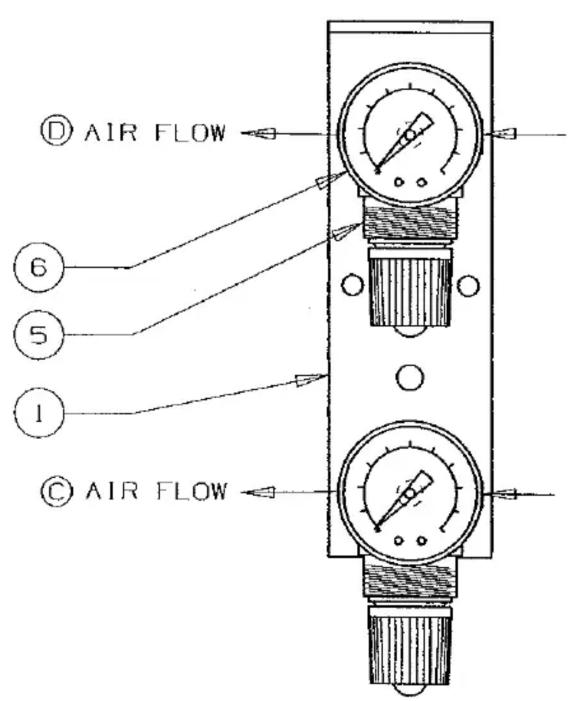

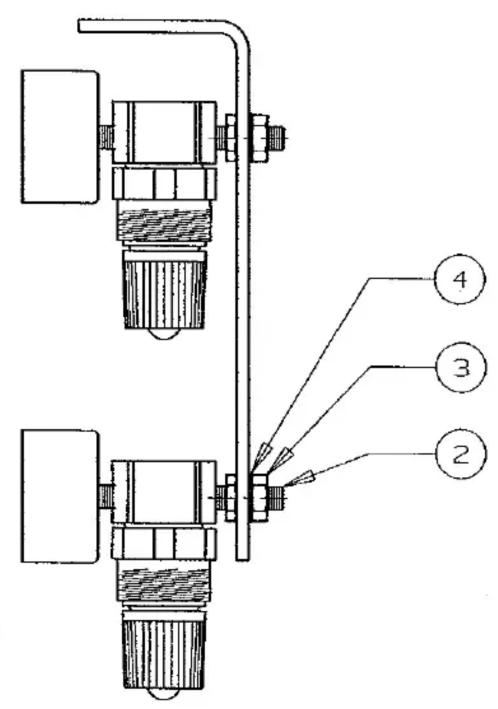

PART NUMBER GR-29480AWD

6	2	GR-671D10	GAUGE
5	2	671D9	REGULATOR
4	2	652B20	WASHER
3	2	116358	NUT
2	2	671C16	MOUNTING STUD
1	1	99683CC	MOUNT BRACKET
DET	AMT	PART NUMBER	DESCRIPTION
