SP1005 - Commutateur TIPTEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur PoE
Marque	Tiptel
Modèle	SP1005
Ports réseau	4 ports RJ45 10/100/1000BASE-TX (PoE), 1 port Up-Link 100/1000 Base-X, 1 port SFP 100/1000 Base-X
Normes réseau	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3af (PoE), IEEE 802.3at (PoE+)
Alimentation	48 V / 2 A CC (adaptateur secteur inclus)
Puissance PoE totale	96 W
Puissance PoE par port	Jusqu'à 30 W (PoE+)
Indicateurs LED	PWR (alimentation), ALM (alarme), LINK/ACT (liaison/activité) par port PoE, PoE (alimentation par Ethernet)
Matériau du boîtier	Métallique
Montage	Sur étagère (design plat)
Fonctionnalités réseau	Auto-négociation MDI/MDIX, Full et Half duplex, Plug and Play
Consommation énergétique	Faible, conception silencieuse
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas exposer à l'humidité, à la fumée ou à la poussière. Débrancher avant nettoyage.
Sécurité	Lire les consignes avant utilisation. Ne pas exposer à l'eau, à des températures élevées ou à la vapeur. Ne pas démonter sans instructions professionnelles.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente pour toute réparation.
Informations générales	Fabriqué par Tiptel GmbH. Service client : Allemagne [phone], Autriche [phone], Suisse [phone]. Site web : www.tiptel.com
Température de fonctionnement	0 °C à 40 °C (estimation)
Humidité de fonctionnement	10 % à 90 % sans condensation (estimation)
Dimensions (L x P x H)	Environ 200 x 120 x 44 mm (estimation)
Poids	Environ 1 kg (estimation)

FOIRE AUX QUESTIONS - SP1005 TIPTEL

Comment installer le commutateur Tiptel SP1005 ?

Placez l'appareil sur une surface plane et solide. Connectez l'adaptateur secteur (48 V/2 A) à la prise DC. Utilisez des câbles RJ45 pour relier vos périphériques réseau aux ports PoE. Le commutateur est Plug and Play, aucune configuration n'est nécessaire.

Quels périphériques puis-je alimenter via le PoE ?

Le SP1005 prend en charge les périphériques conformes aux normes IEEE 802.3af (PoE) et IEEE 802.3at (PoE+), comme les caméras IP, les téléphones VoIP, les points d'accès Wi-Fi, etc. La puissance maximale par port est de 30 W.

Que signifient les LED sur la façade avant ?

Les LED indiquent : PWR (alimentation branchée), ALM (alarme, clignote en cas de problème), LINK/ACT (liaison établie et activité réseau), PoE (alimentation PoE active sur le port). Consultez le manuel pour le détail.

Puis-je utiliser le port SFP en même temps que les ports RJ45 ?

Oui, le port SFP (fibre optique) est indépendant et peut être utilisé conjointement avec les ports RJ45 pour une liaison montante supplémentaire. Il supporte les modules SFP 100/1000Base-X.

Comment réinitialiser le commutateur SP1005 ?

Le SP1005 ne dispose pas de bouton de réinitialisation. Pour réinitialiser, débranchez l'alimentation pendant 10 secondes puis rebranchez. Les paramètres d'usine sont appliqués automatiquement.

Quels câbles utiliser pour le branchement ?

Utilisez des câbles RJ45 de catégorie 5e ou supérieure pour les ports Ethernet. Pour le port SFP, utilisez un module SFP compatible et une fibre optique adaptée. Assurez-vous que les câbles ne soient pas endommagés.

Le commutateur chauffe-t-il normalement ?

Une légère chaleur est normale, surtout avec plusieurs périphériques PoE connectés. L'appareil est conçu avec un boîtier métallique pour dissiper la chaleur. Ne bloquez pas les fentes de ventilation et ne le placez pas sur un tapis.

Que faire si un port PoE ne fonctionne pas ?

Vérifiez que le périphérique connecté est compatible PoE. Testez avec un autre câble ou un autre port. Assurez-vous que la puissance totale (96 W) n'est pas dépassée. Redémarrez le commutateur. Si le problème persiste, contactez le support.

Puis-je installer le commutateur dans un rack ?

Le SP1005 n'est pas conçu pour un montage en rack standard. Il est prévu pour une installation sur étagère ou sur une surface plane. Sa hauteur est d'environ 44 mm (1U) mais sans oreilles de fixation.

Où trouver le service après-vente ou des pièces détachées ?

Contactez Tiptel GmbH en Allemagne (tél. [phone], www.tiptel.com). Il n'y a pas de pièces détachées disponibles pour l'utilisateur ; toute réparation doit être effectuée par un professionnel agréé.

MODE D'EMPLOI SP1005 TIPTEL

Consignes d'utilisation et de sécurité importantes

Attention:

d'utiliser Veuillez lire attentivement les mesures de protection et les avertissements suivants avant le produit afin d'éviter tous risques, dommages et pertes.

Remarques:

• N'exposez pas l'appareil à la fumée, à la vapeur ou à la poussière. Sinon, cela pourrait provoquer un incendie ou un choc électrique.
• N'installez pas l'appareil dans une position exposée au soleil ou à haute température. Une exposition à une température trop élevée de l'appareil peut provoquer un incendie.
• N'exposez pas l'appareil à un environnement humide. Sinon, cela pourrait provoquer un incendie.
• L'appareil doit être installé sur une surface solide et plane afin de garantir la sécurité et le risque de chûtes. Sinon, l'appareil pourrait tomber ou se retourner.
• Ne placez pas l'appareil sur un tapis ou sur une couverture.
• Ne bloquez pas la ventilation de l'appareil ni la ventilation autour de l'appareil. Sinon, la température de l'appareil va monter et peut provoquer un incendie.
• Ne placez aucun objet sur l'appareil.
• Ne démontez pas l'appareil sans instruction professionnelle.

Avertissement:

• Veuillez utiliser la batterie correctement pour éviter les incendies, les explosions et autres dangers.
• Veuillez remplacer la batterie usée par une batterie uniquement du même type.
• N'utilisez que les câbles électriques spécifiés et veillez à ce que personne ne marche ou ne trébuche dessus. Connectez les câbles correctement pour ne pas risquer un incendie ou un choc électrique. Débranchez tous les câbles de cet appareil avant l'entretien ou le démontage.

Remarque:

• Ce manuel est pour référence seulement.
• Tous les logiciels, designs et conceptions ici peuvent être sujets à modification, sans préavis écrit.
• Toutes les marques commerciales et marques déposées sont la propriété de leurs propriétaires respectifs.
• En cas d'ambiguité ou de divergences, veuillez vous reporter à notre explication finale.
• Pour plus d'informations, rendez-vous sur notre site web.

Modèles applicables:

Le manuel peut être appliqué aux modèles suivants: tiptel SP1005 / tiptel SP1009

Présentation du produit

1.1 Caractéristiques principales

✿ Ports RJ45 10/100 / 1000Mbps (4 ports pour SP1005-P48; 8 ports pour SP1009-P48), négociation auto MDI / MDIX;
Norme IEEE 802af / active PoE, détection automatique du périphérique de réception de l'alimentation, plug and play;
Prise en charge PoE + et priorité de port, puissance maximale PoE jusqu'à 30W pour chaque port PoE, total 96W;
Indicateur LED intégré, visuel et pratique permettant d'afficher le statut de l'alimentation et du lien réseau.
✿ Faible consommation d'énergie, conception silencieuse, prend en charge les modes full -duplex et semi-duplex
Boîtier métallique, installation sur étagère

Structure de l'appareil

1.2 Commutateur PoE 4 ports

Face avant

La façade avant se présente ainsi :

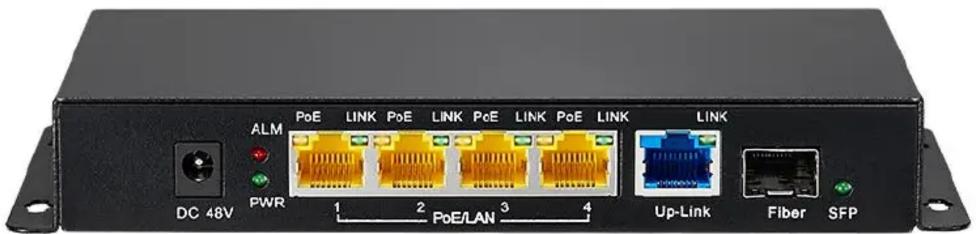

Image 1: SP1005

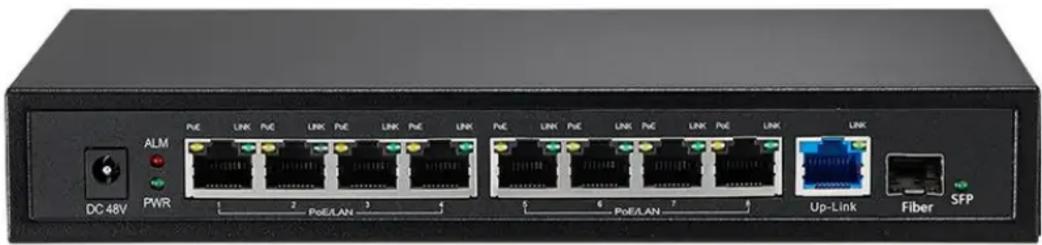

Image 2: SP1009

SN	Nom	Note
1	10/100/1000BASE-TX	Alimentation PoE auto-adaptatable 10/100 / 1000M et ports RJ45.
2	100/1000 Base-X	Port Up-Link auto-adaptatable 100 / 1000M.
3	100/1000 Base-X	Port fibre optique SFP auto-adaptable 100 / 1000M.
4	ALM	Indicateur d'état d'alarme
5	PWR	Indicateur d'alimentation
6	DC Input power	48V/2A

Tiptel.com GmbH Business Solutions

Halskestr. 1

40880 Ratingen

Germany

Tel.: [phone]

www.tiptel.com

Tiptel GmbH

Triester Str. 14 / Haus 2 / 254

2351 Wiener Neudorf

Austria

Tel.: [phone]

www.tiptel.at

Tiptel AG

Pumpwerkstr. 40

8105 Regensdorf

Suisse

Tel.: [phone]

www.tiptel-online.ch
