Type de produit	Set de 4 prises radiocommandées avec télécommande
Marque	Quigg
Modèle	GTFSI06 (prises GT-FSI-06-FR, télécommande GT-9000)
Alimentation prises	230 V ~ 50 Hz
Alimentation télécommande	1 pile alcaline A23, 12 V
Puissance maximale par prise	3680 W (16 A)
Fréquence d'émission	433,92 MHz
Portée maximale	Environ 40 m en champ libre
Température de fonctionnement	0 °C à 35 °C
Nombre de canaux	4 canaux indépendants
Fonctions principales	Allumage/extinction individuelle et générale, mémoire de codage (2 h après débranchement), sécurité enfant intégrée
Contenu de l'emballage	4 prises radiocommandées, 1 télécommande, 1 pile A23
Entretien et nettoyage	Débrancher la prise, nettoyer avec un chiffon sec. Ne pas immerger dans l'eau.
Sécurité	Ne pas brancher en série, ne pas couvrir, respecter la puissance max., utiliser uniquement sur prise 230 V 50 Hz conforme.
Garantie	3 ans (selon conditions)

FOIRE AUX QUESTIONS - GTFSI06 QUIGG

Comment installer les piles dans la télécommande ?

Retirez le couvercle du compartiment à piles au dos de la télécommande. Insérez une pile alcaline A23 12 V en respectant la polarité indiquée. Refermez le couvercle. Une DEL s'allume lorsque vous appuyez sur une touche si la pile est correctement installée.

Comment associer une prise à un canal de la télécommande ?

Appuyez environ 2 secondes sur le bouton de la prise jusqu'à ce que la LED clignote. Pendant ce clignotement (environ 10 secondes), appuyez sur la touche de canal souhaitée sur la télécommande. La prise s'allume pour confirmer l'association.

Que faire si la prise ne réagit pas à la télécommande ?

Vérifiez d'abord la pile de la télécommande. Si elle est usée, remplacez-la. Ensuite, répétez la procédure d'attribution des canaux. Si le problème persiste, débranchez la prise pendant au moins 6 heures pour réinitialiser la mémoire, puis réassociez-la.

Quelle est la puissance maximale supportée par une prise ?

Chaque prise peut supporter une charge maximale de 3680 W (16 A) sous 230 V.

Quelle est la portée de la télécommande ?

La portée maximale est d'environ 40 mètres en champ libre (sans obstacle). Dans une maison, les murs, plafonds et objets métalliques réduisent cette portée.

Comment effacer tous les codages d'une prise ?

Appuyez sur le bouton de la prise pendant au moins 6 secondes jusqu'à ce que la LED clignote. Tous les codages sont alors supprimés, ce qui permet de recommencer l'attribution.

Puis utiliser plusieurs prises sur le même canal ?

Oui, vous pouvez attribuer le même canal à plusieurs prises. Ainsi, elles s'allumeront et s'éteindront simultanément avec une seule touche de la télécommande.

Que faire en cas de coupure de courant ?

La mémoire de codage conserve les réglages pendant environ 2 heures après une coupure. Si la programmation est perdue, débranchez la prise au moins 6 heures et répétez l'attribution des canaux.

Est-il dangereux de brancher plusieurs prises en série ?

Oui, il est strictement interdit de brancher plusieurs prises radiocommandées en série. Cela pourrait provoquer une surchauffe et un risque d'incendie.

Comment nettoyer les prises et la télécommande ?

Débranchez toujours la prise du secteur avant nettoyage. Utilisez un chiffon sec et propre. Ne jamais utiliser de solvant ou de produit abrasif, et ne plongez jamais les composants dans l'eau.

MODE D'EMPLOI GTFSI06 QUIGG

Données techniques Page 5

Indications sur la portée Page 5-7

RACCORDEMENT D'APPAREILS

Prise radiocommandees

(Model:GT-FSI-06-FR) Page 7

MESURES PRELIMINAIRES.. Page 8-10

Mise en place / Remplacement des piles...... Page 8-9

Installation des prises radiocommandee.... Page 10

Affichage sur les prises radiocommandees...... Page 10

ATTRIBUTION DES CANAUX AUX PRISES

RADIOCOMMANDÉES. Page 11

UTILISATION.. Page 12

Directement sur les prises radiocommandees......Page 12

Au moyen de la télécommande... Page 12

ENTRETIEN ET MAINTENANCE Page 13

ELIMINATION 13

RESOLUTION DES ERREURS.. Page 14

DECLARATION DE CONFORMITE. Page 14

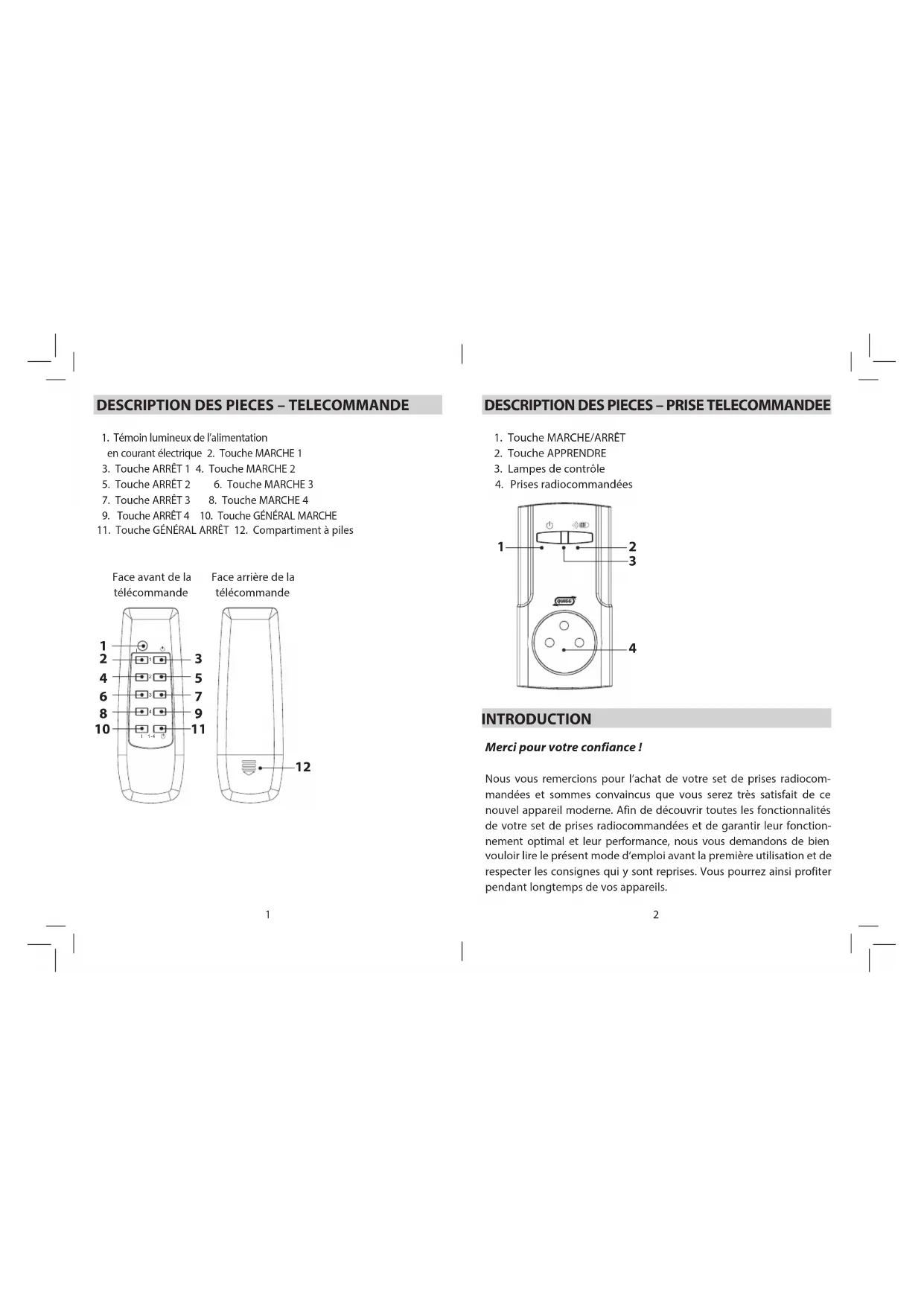

1. Témoin lumineux de l'alimentation en courant électriche 2. Touche MA
2. Touche ARRET 1 4. Touche MARCHE 2
3. Touche ARRET 2 6. Touche MARCHE 3
4. Touche ARRET 3 8. Touche MARCHE 4
5. Touche ARRET 4 10. Touche GENÉRAL MARCHE
6. Touche GENÉRAL ARRÉT 12. Compartiment à piles

DESCRIPTION DES PIECES - PRESE TELEMANDEE

1. Touche MARCHE/ARRÉT
2. Touche APPENDRE
3. Lampes de contrôle
4. Prises radiocommandees

INTRODUCTION

Merci pour votre confiance!

Nous vous remercions pour l'achat de votre set de prises radiocommandées et sommes convainc que vous serez très satisfait de ce nouvel apparéil moderne. Afin de découvert toutes les fonctionnalités de votre set de prises radiocommandées et de garantir leur fonctionnement optimal et leur performance, nous vous demandons de bien pouvoir dire le réseau d'emploi avant la première utilisation et de respecter les consignes qui y sont reprises. Vous pourrez ainsi profiterpendant longtemps de vos apparéils.

CONSIGNES DE SECURITE

Afin de conserver l'appareil en parfait et de garantir une utilisation sécurisée, les consignes de sécurité suivantes doivent être respectées :

• Cet apparéil a été concu pour être utilisé dans des pièces fermées, dans le respect des régles représentées plus loin.
• Cet apparéil ne doit enaucun cas être utilisé dans des institutions Médicales ou publiques. Celui-ci est concu exclusivement pour des utilisations dans la sphère privée.
• Ce produit n'est pas un jouet et ne doit pas etre manipulé par des enfants.
• Lors de la mise en place des piles dans la télécommande, voirlez à respecter la polarité; si celle-ci n'est pas respectée, cela peut endom-mager l'appareil.

Tenez compte de l'illustration dans le compartmente à piles.

• Si la télécommande n'est pas utilisé pendant une longue période ou avant son élimination, les piles doivent être retirees.
• Retirez immédiatement les piles usagées de la télécommande. Attention: Risque de corrosion par les fluides s'écoulant de la pile.
• Veillez à ce que les prises radiocommandées sont facilement accessibles de sorte que vous puissez aidement les débrancher du réseau.
• Les prises radiocommandées peuvent chauffer pendant leur utilisation. Veillez à ce que celles-ci ne soient pas couvertes par des tentures ou d'autres objets afin de garantir un refroidissement suffisant et d'éviter les surchauffes.
  N'tutilizez jamais plusieurs prises radiocommandees en série.
• Respectez toujours les données relatives à la puissance max. des prises radiocommandées.
• Débranche impératifement l'appareil de la prise secteur avant de le nettoyer.
• Utilisez les prises télécommandées uniquement avec des prises sécurisées 230V 50Hz installées de manière conforme.

CONSIGNES DE SECURITE

• Raccordez uniquement des apparèils qui conviennent pour un fonctionnement non surveillé afin d'éçarter le risque lié à une mauvaise commutation.
• N'installez pas de sécurité pour infant supplémentaire, parce que la connexion entre l'appareil et la prise pourrait être entravée, ce qui comporte le risque de surchauffe.
• Il n'est pas autorisé d'utiliser la prise télécommandée quand le boitier est endommagé. Faites contrôleur et réparer l'appareil par notre service après-vente.
• Ne branchez pas d'appareils lourds dans la prise télécommandée, les broches de la prise murale risqueraient d'être surchargees mecaniquement.
• Conservez cette notice d'utilisation et transmettez-la à tous les autres utilisateurs.

CHARACTERISTIQUES

Contenu

4 prises radiocommandees GT-FSI-06-FR
1 télécommande GT-9000
- 1 pile Alcaline A23, 12 V=

Fonctionnalités

• Toutes les prises peuvent etre allumées/eteintes indépendamment.
• Telecommande programmable.
• L'interrupteur Master permet d'allumer ou d'eteindre toutes les prises en même temps.
  DEL de contrôle.
• Avec fonction de mémoire permettant de conserver le codage env. 2 heures après avoir débranché la prise du réseau.
  Avec sécurité'enfant'integree dans la prise.
• Contrôle GS et conformité CE.

Données techniques

Raccordementelectrique: 230V ,50Hz
- Fréquence d'émission: 433,92 MHz
Charge maximale/ courant maximal par récepteur de prise :
Portee max.

3680 W (16 A)

d'env. 40m (uniquement lorsque le contact visuel entre I'emteur et le recepteur est assurede)

• Température de fonctionnement: 0^ - 35^ C

Nous faisons en permanence des efforts pour perfectionner et améliorer nos produits, et de ce fait, des modifications techniques ou du design ne sont pas exclues.

CHARACTERISTIQUES

Indications sur la portée

Portee et perturbations :

La portée de max. 40 m est la portée garantie en champ libre, c'est-à-dire la portée garantie lorsqu'il existe un contact visuel entre l'émetteur et le récepteur.

Dans la pratique, l'émetteur et le récepteur sont cependant séparés par des murs, plafonds, garages, annexes, ...; la portée est donc réduite.

Autres causes de réduction de la portée :

• Perturbations de haute fréquence de tous types;
  Culture et vegetation de tous types;
• Parties métalliques conductrices se trouvant à proximé de l'appareil ou encore dans ou à proximé du passage des ondes, telles que des radiateurs, des fenêtres isolantes métalliques, des plafonds en béton armé, ... mais aussi les parois recouvertes de métal des maisons pré fabriquées.
• Influence du diagramme de rayonnementment des antennes causés par la proximité de l'émetteur ou du récepteur avec des surfaces ou des objets conducteurs (meme le sol ou le corps humain).
• Perturbations à large bande dans les zones urbaines réduisant le rapport signal/bruit; le signal n'est pas reconnu parmi les « bruits »
• Rayonnement d'appareils électroniques dont l'antiparasitage est défailleant, tels que les ordinateurs ouverts, ...

L'éloignement effectif possible entre l'émetteur et le récepteur lors du fonctionnement normal est donc fortement influencé par le lieu de montage et l'environnement. Généralement, lorsque l'appareil est monté, par exemple, dans une maison unifamiliale, il est possible d'utiliser tous les composants sans problème pour la réception des ondes.

CHARACTERISTIQUES

Sous certaines conditions (par exemple lors de perturbations de la haute fréquence), des perturbations peuvent se produit entre l'émetteur et le récepteur rendant l'activation ou la désactivation de l'appareil impossible. Séperez l'appareil brievement du secteur, puis branchez-le à nouveau.

RACCORDEMENT D'APPAREILS

Veuillez lire le chapitre suivant attentivement avant d'utiliser les prises radiocommandees.

Prise radiocommandee (Modèle: GT-FSI-06-FR)

Cette prise peut être utilisée pour raccorder tous les appareils et récepteurs d'une tension d'alimentation de 230V 50Hz et d'un ampérage de max. 16 ampères, ce qui correspond à une puissance totale de max. 3.680 W.

Information :

Les prises télécommandées sont équipées d'une sécurité pour enfants intégrée afin de prévenir en原則 le contact par inadvertance avec les parties sous tension. Veillez, en branchant un apparéil, à introduire les broches de la fiche en même temps (evitez que la fiche se coince)

MESURES PRELIMINAIES

Mise en place / Remplacement des piles

1.) Retirez le couvercle du département à piles place sur la face arrrière de la télécommande en le tirant simplement dans le sens de la flèche.
2.) Placez 1 pile Alcaline A23, 12 V dans le compartment. Veillez a respecter la polarite (cf. illustration dans le compartment).
3.) Remettez le couvercle en place et appuyez sur une touche de la télécommande. Si les pile sont bien placées, une de contrôle doit s'allumer lorsque vous appuyez sur une touche.

Si vous n'utilise pas la télécommande pendant une longue période, retirez lespileafindeviterlesdammagesouvantetrecausedspardes écoulements.

Note:

Lorsque des piles ou des accumulateurs sont usés ou vides, ceux-ci ne peuvent enaucun cas etrejetes dansles ordures menagere. Ceux-ci doiventetre deposés dans un centre de collecte agreees,ou dans un organisme organisant la recolte de piles usages. Tous les piles et accus peuvent ainsietre recyclés de maniere ecologique.

Pb-Hg (Cd pour Cadmium, Hg pour le mercure, Pb pour plomb).

MESURES PRELIMINAIRES

• Ne rechargez jamais une pile! Risques d'explosion!
• Conservez les piles hors de portée des enfants, ne les jetez pas dans le feu, ne les court-circuitez pas et ne les démontez pas.
• Si nécessaire, nettoyez les contacts des piles ou de l'appareil avant la mise en place.
• Retirez immédiatement les piles usagées! Risque élevé d'écoulement!
• Ne soumettez pas les piles à des conditions extrêmes, tels que des radiateurs! Risque élevé d'écoulement!
• Evitez les contacts avec la peau, les yeux et les muqueuses. En cas de contact avec l'acide contenu dans la pile, rincez immédiatement les parties touchées à l'eau claire et consultez un médecin.
  Utilisez uniquement des piles du même type! N'utilisez jamais des piles de type différent ou des piles neuves et usages.
• Consultez immédiatement un médecin si vous ingèrez unepile.

MESURES PRELIMINAIES

Installation des prises radiocommandées

Branchez une des prises radiocommandées dans la prise murale que vous avez prévue et branchez ensuite un récepteur (par ex. une lampe) dans la prise radiocommandée.

Allumez vous recepteur et appuyez ensuite brievement sur la touche ① de la prise radiocommandee.

Lorsque vous appuyez à nouveau sur la touche ① votre récepteur s'éteint.

Lorsque la prise radiocommandée est débranchée après une utilisation de courte durée, la programmation peut être perdu et doit alors être repétée.

Affichage sur les prises radiocommandees

• La lampe de contrôle s'allume en vert lorsque la prise radiocommandee est allumée.
• La lampe de contrôle est eteinte lorsque la prise radiocommandee est eteinte.

ATTRIBUTION DES CANAUX AUX PRISES RADIOCOMMANDEES

La commande à distance est dotée de quatre canaux. Vous pouvez attribuer un canal propre à chaque prise radiocommandée ou utiliser un canal pour plusieurs prises pour éteindre ou allumer celles-ci simultanément.

Afin d'affector un canal à une prise télécommandée, appuyez pendant environ 2 secondes sur la touche de la prise télécommandée en question, puis relâchez-la. L'affichage LED clignote pendant 10 secondes environ. Pendant ce lapse de temps, vous pouvez appuyer sur la touche du canal sur la télécommande que vous aimeriez affecter à la prise télécommandée.

Des que le canal est attribuer, le récepteur connecté à la prise radio-commandée correspondante s'allume et la lampe de contrôle de la prise s'allume en vert.

Afin de contrôle si l'attribution fonctionne, appuyez sur la touche et correspondante au canal attribué.

Si la prise ne réagit pas, repêze la procédure d'attribution.

Si la touche ne fonctionne pas, il faudra vider la mémoire parce qu'elle est saturaée. Supprimez les codages présents dans la prise télécommandée. Appuyez pendant au moins 6 secondes sur la touche, jusqu'à ce que l'affichage LED commence à clignoter. Tous les codages sont supprimés.

Information:

Les fonctions programmes des prises télécommandées restent preservedes quand les prises sont hors tension. La programmation de la télécommande reste également preservée s'il n'y a pas de pile insérée.

UTILISATION

Directement sur la prise radiocommandee

Lorsque you appuyez brièvement sur la touche de la prise radiocommandée, le récepteur raccordé s'allume/s'éteint.

La touche « vous permet d'attribuer un nouveau canal à la prise; cf. « Attribution de canaux aux prises radiocommandées »

Si vous actionnez la touche pendant plus de 6 secondes, jusqu'à ce que l'affichage LED clignote, tous les codages sont supprimés.

Au moyen de la télécommande (GT-9000)

Allumer et eeteindre un recepteur

Pour allumer ou eteindre un recepteur, appuyez sur la touche lou correspondant au canal (1, 2, 3 ou 4 selon l'attribution).

La touche 1-4 vous permet d'allumer tous les canaux. La touche 1-4 vous permet d'eteindre tous les canaux.

Note:

Après une coupure d'électricité, il peut arriver dans de rares cas que la mémoire du code de système et du canal de la prise soit défaillante.

Dans ce cas, débranche la prise radiocommandée pendant au moins 6 heures et répétez la procédure d'attribution

Sous certaines conditions (par exemple lors de perturbations de la haute fréquence), des perturbations peuvent se produit entre l'émetteur et le récepteur rendant l'activation ou la désactivation de l'appareil impossible. Séparez l'appareil brievement du secteur, puis branchez-le à nouveau.

ENTRETIEN ET MAINTENANCE

• Contrôlez régulierement l'appareil afin de vérifier qu'il n'est pas endommagé.
• Utilisez uniquement un chiffon sec pour nettoyer l'appareil. N'utilisez jamais de solvant ou de produit abrasif.
• Ne plongez pas les différents composants du set de prises radiocommandées dans l'eau ou d'autres liquides.

Note:

Avant de nettoyer une prise, le récepteur doit être débranché et celle-ci doit être déconnectée du réseau.

ELIMINATION

Lorsque vous n'utilisez plus l'appareil, celui-ci doit être éliminé conformément aux dispositions en vigueur. Ne le jetez pas dans les ordures menagères; celui-ci doit être déposé dans un centre de collecte pour apparèils ELECTriques etlectroniques.

Retirez tout d'abord les piles et déposez-les dans un centre de collecte!

Afin de préserver l'environnement, faites recycler les emballages. Les emballages sont des matières brutes et peuvent être recyclés.

Renseignez-vous auprès des autorités compétentes pour connaître les adresses et heures d'ouverture des centres de collecte.

RESOLUTION DES ERREURS

Problème	Solution
Les prises radiocomman dées ne réagissant pas à la télékommande.	La pile de la télékommande est usée, il faudra la replacer.
Le récepteur ne s'allume pas.	a) Vérifiez si l'interrupteur du récepteur est bien allumé.Allumez le récepteur.b) Vérifiez sir l'ampoule du récepteur,par ex., fonctionne.
Une autre prise réagit lorsquésyou appuyez sur une touche de la télékommande.	Répêtez la procédure d'attribution.
Une prise s'éteintd'elle-même.	Répêtez la procédure d'attribution.

DECLARATION DE CONFORMITE

La société Globaltronics GmbH & Co. KG déclare que cet ensemble de prises télécommandées est conforme aux exigences essentielles et aux autres dispositions de la directive 1999/5/CE.

Vous trouvez la déclaration de conformité complète sur Internet sous www.gt-support.de.

Nos produits sont soumis à des contrôle de qualité rigoureux. Si malgré ces contrôle, vous appeareil ne fonctionne pas correctement, nous vous demandons de contacter le SAV indiqué ci-dessous.

Dans le cas d'une réclamation veuillez contacter notre hotline SAV au préalable par téléphone, qui vous renseignera sur les modalités. S'il vous plaît, n'envoyez pas votre article sans appel préalable!

Conditions de garantie (sans pour autant réduire les droits légaux) :

1. La garantie a une durée maximum de 3 ans à compter de la date d'achat du produit. La garantie consiste soit en la réparation des défauts de matérielux et de fabrication ou en l'échange du produit. Ce service est gratuite.
2. Les défauts doivent être signalésrapidement. Toute réclamation au-delà de la durée de la garantie ne peut être prise en compte, sauf si elle intervient dans un-delai de 2 semaines, à l'expiration de celle-ci.
3. Vous doivent envoyer le produit défectieux accompagné de la carte de garantie et du ticket de caisse au service après-vente sans payer le port. Si le défaut est couvert par la garantie, vous receivez l'appareil réparé ou un nouvel apparéil. Ceci est également valable pour les réparations à domicile.

Veuillez notes que notre garantie n'est plus valable en cas de défaut d'utilisation, de non suivi des mesures de sécurité, de force majeure, de piles coulantes, d'une température ambiente trop élevée, si le produit a subi des chocs ou a fait l'objet d'une réparation par un SAV non mentionné sur la carte de garantie.

Dans le cas d'un défaut non garantit, les frais de réparations seront à votre charge. Il est néanmoins possible de s'adresser au SAV mentionné.

CARTE DE GARANTIE

En cas de garantie, veuillez la replir et l'envoyer impératifement avec le produit et le bon de caisse. Valable pendant 3 ans à partir de la date d'achat du produit.

Article: SET DE 4 PRISES RADIOCOMMANDEES GT-9000, GT-FSI-06-FR

Dommages:

Achete chez: (joindre le ticket de caisse)

Acheteur

Nom :

Rue:

Code postal, lieu :

Telephone:

Signature :
